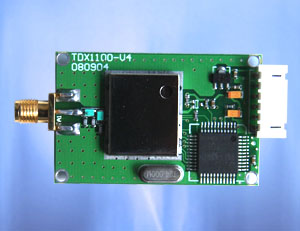

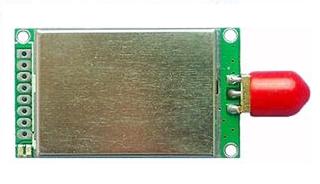

最大特点：
裸板体积小，方便内嵌使用。
窄带抗干扰性强。接收灵敏度高。
三种省电模式：硬件唤醒, 串口唤醒, 空中唤醒。
主要应用：
无线抄表，电子衡器，无线排队，体质智能检测，工业设备数据采集，云台控制，无线点菜机。
主要性能：
◆ 视距可靠传输距离可达500m；采用GFSK的调制方式；
◆ 载频 470-510 MHz， 专业抄表频段，无需申请频；
◆ 提供8个信道，如果用户需要，可扩展到16信道；
◆ 接口速率：1200/2400/4800/9600/19200bps/38400bps；
◆ 信道速率：1200/2400/4800/9600/19200bps/38400bps；
◆ 接口方式：TTL/RS232/485由用户选择，接口格式：8N1/8E1/8o1（特殊格式需定置）；
◆ 收发一体，半双工, 数据收发转换自动完成，只要向接口收/发数据即可，转换时间短；
◆ 可用于点对点,点对多点,多点对点等多种通信组合方式；
◆ 数据透明传输，可传输较长的数据帧；
◆ 自动过滤掉空中产生的假数据，长期使用可靠性好，故障率极低；
◆ 供电要求： TTL：DC +2.8V~+3.3V或+3.6V~+5.5V，RS232/RS485：DC
+4.5V~+5.5V；
◆ 低功耗：功率20mw，接收电流<30mA，发射电流<60mA，休眠时电流<10uA；
◆ 三种省电模式：硬件唤醒, 串口唤醒, 空中唤醒；
◆ 温度：-25℃~+85℃；
◆ 体积：40mm×24mm×8 mm（不含天线）；
◆ 互通型号：JZ891,JZ896；
使用接口：
JZ896提供TTL、RS232、RS485接口方式之一，用户选购时需根据自己的需要指定接口方式。JZ896常用参数主要有：串口波特率与校验，空中波特率，信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时，一帧可传无限大数据，空中速率小于或等于串口速率时，一帧最多可传255字节。空中速率越高时传输距离会越近。用户使用时请根据需要配置波特率。JZ896常规为5V供电。
两台JZ896正常通讯前提：
1．两模块信道（即频率）一致
2．两模块空中波特率一致
3．两模块串口波特率及校验与所接设备或电脑一致
JZ896接脚定义：
管脚 |
电台管脚定义 |
说明 |
用户终端 |
备注 |
|
1 |
VCC |
+5±0.5V |
+5V |
TTL的3V用户需选配 |
|
2 |
GND |
电源\终端地 |
DGND/AGND |
|
|
3 |
RXD/RS-485(B) |
串行数据接收端 |
TXD/RS-485(B) |
|
|
4 |
TXD/RS-485(A) |
串行数据发送端 |
RXD/RS-485(A) |
|
|
5 |
SLE |
休眠控制输入端 |
|
高电平进入休眠，低电平唤醒 |
技术参数：
调制方式 |
GFSK |
|
工作频率 |
490MHZ(国家无委规定抄表用ISM频段) |
|
信道数目 |
8 |
|
发射功率 |
≤50mW |
|
接收灵敏度 |
-120dBm |
|
发射电流 |
<60mA |
|
接收电流 |
<30mA |
|
休眠电流 |
≤10uA |
|
信道速率 |
1200/2400/4800/9600/19200/38400Bit/s 用户可设
|
|
串口速率 |
1200/2400/4800/9600/19200/38400Bit/s 用户可设
|
|
收发转换时间 |
<10ms |
|
接口数据格式 |
8E1/8N1/8O1 |
|
工作电源 |
RS232/RS485：5±0.5V，TTL：2.7~3.3V,3.6~5.5V直流
|
|
工作温度 |
-25℃～85℃ |
|
工作湿度 |
10%～90%相对湿度,无冷凝 |
|
外形尺寸 |
40mm×24mm×8mm（不含天线） |
|
互通型号 |
JZ891/JZ896 |
|
传输距离 |
1000M（视距） |
常配天线：
标配天线：鞭状天线。
应用领域：
水电气三表、智能卡、门禁考勤、无线排队、云台控制、楼宇控制、货场物流、防盗报警、智能仪器仪表、无功补偿、智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、家居智能化等领域的数据控制和数据抄录。
|
