说明

二路童车遥控电路　　推荐电路接线图

可以进行前进、后退两项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，操作方便简单，适合近距离控制。　　　　　　　　　　　　　

二路童车遥控电路　　推荐电路接线图

可以进行前进、后退两项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，操作方便简单。

二路童车遥控电路(暂不推荐)

可以分别进行三项操作：前进、后退、停止。每进行一次遥控操作，即可执行一次并自动记忆当前动作，无需连续按动发射，当进行不同操作时状态改变。

童车遥控、脚踏控制器　　推荐电路接线图

可以遥控电动童车前进、后退、报警声和灯光，可以在有效距离内强制使童车停止（即使脚踏开关被踏下），可以自动进入电子式脚踏开关操作。

四方向童车遥控电路 　 推荐电路接线图

可以进行前进、后退、左转和右转四项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，左右方向的控制方法相同，操作方便简单，适合近距离控制。

本电路是专为童车的智能化控制而设计的，在儿童骑行童车时，家长可利用手中的遥控器对其进行遥控操作，提高了产品的档次和安全系数。遥控器采用微型设计，便于携带和操作。

    功能：本电路利用高频技术传递数字指令，可以通过手中的遥控手柄，在近距离内控制童车的前进和倒退。

    使用：可以进行前进、后退两项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，操作方便简单，适合近距离控制。

电路分为发射手柄和接收控制电路两部分，请见下图：

以实际电路为准，图片仅供参考

    装配：发射手柄内已含有12V 23A遥控电池，用户可直接使用。

接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题，特别指出本电路没有极性保护措施，电源的正负极绝对不能错，否则会烧坏电路。电机控制输出直接为电机提供电源，控制能力6V5A。

    通常在电机的两端需要并接一只104PF（0.1μF）的电容，以排除电机在运转时产生的电磁干扰对接收效果的影响。

    发射手柄和接收电路的有关参数：仅供参考

    注意：

    1，由于本电路采用高频传递信号，在装配时接收电路的白线框内部分应尽量远离金属物，并避免被金属体包围，否则会影响控制距离。

    2，当遥控距离变近时，应及时更换12V  23A电池，以免影响正常使用。我厂可以长期供应电池，需要时只需邮购即可。

    3，在使用装配有本电路的产品进行遥控时，必须由意识正常的成年人操作，以免发生意外。遥控手柄不得交儿童玩耍和使用。

    4，成年人操作时应避免快速反复按前进和后退键，以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

    5，由于本电路不带密码，其遥控器会对同类型童车有效，请有关厂家注意说明，避免发生意外事故。如需密码请选用TK-02型电路。

TK-02二路童车遥控电路

本电路是专为童车的智能化控制而设计的，在儿童骑行童车时，家长可利用手中的遥控器对其进行遥控操作，提高了产品的档次和安全系数。遥控器采用微型设计，便于携带和操作。

在电路中含有可编码加密芯片，使用其会自动为每辆童车赋予一套密码，这样在使用时，本车的接收器将只识别本车的遥控装置的指令，为童车的安全又增加了保证。

本电路利用高频技术传递数字指令，可以通过手中的遥控手柄，在一定距离内控制童车的前进和倒退。

使用：可以进行前进、后退两项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，操作方便简单，适合近距离控制。

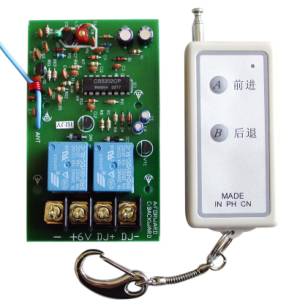

电路分为发射手柄和接收控制电路两部分，请见左图。

以实际电路为准，图片仅供参考

装配：发射手柄内已含有12V  23A遥控电池，用户可直接使用。

接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题，特别指出本电路没有极性保护措施，电源的正负极绝对不能错，否则会烧坏电路。电机控制输出直接为电机提供电源，控制能力6V5A。

通常在电机的两端需要并接一只104PF（0.1μF）的电容，以排除电机在运转时产生的电磁干扰对接收效果的影响。

发射手柄和接收电路的有关参数：仅供参考

注意：

1，由于本电路采用高频传递信号，在装配时接收电路的天线应尽量远离金属物，并伸直，不要打直角弯，否则会影响控制距离。

2，当遥控距离变近时，应及时更换12V  23A电池，以免影响正常使用。我厂可以长期供应电池，需要时只需邮购即可。

3，在使用装配有本电路的产品进行遥控时，必须由意识正常的成年人操作，以免发生意外。

4，成年人操作时应避免快速反复按前进和后退键，以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

5，由于本电路带密码，其遥控器只会对本童车有效（特殊情况除外），如不需密码请选用TK-01型电路。

TK-04  童车遥控、脚踏控制器

    本电路是专为童车的智能化控制而设计的，在儿童骑行童车时，家长可利用手中的遥控器对其进行监控和保护，以防止意外的发生。提高了产品的档次和安全系数。

    在电路中含有可编码加密芯片，使用其会自动为每辆童车赋予一套密码，这样在使用时，本车的接收器将只识别本车的遥控装置的指令，为童车的安全又增加了保证。遥控器采用微型设计，便于携带和操作。

    本电路可以遥控电动童车前进、后退、报警声和灯光，可以在有效距离内强制使童车停止（即使脚踏开关被踏下）， 可以自动进入电子式脚踏开关操作。而无须附加的设定和转换。

    四大主要功能：

    一， 脚踏开关：

    它的功能类似于常规童车，但其控制的并非电机的电源，而是内部电路，这样大大延长了脚踏开关的使用寿命，消除了因触点电流大而造成的电极损坏。并且允许使用小面积的触点，进而降低成本和返修率。

    二，遥控童车前进后退：

    家长可以使用此功能在远距离令童车前进和后退，避免儿童误入自行车或机动车道发生危险。也可使儿童在不踏住脚踏开关时只需控制方向即可前行。

    三，脚踏开关锁定：

家长可以遥控锁住脚踏开关，使其失效，避免儿童在无人监管时自由活动。

    四， 蜂鸣，灯光控制：

    家长可以遥控改变蜂鸣，灯光状态，增加儿童对童车的趣味性。

    注：当遥控器丢失时，重新闭合总开关，使用脚踏开关就能进行常规操作。

    使用说明：

    按动遥控器A键，童车前行，再按动一次停止。

    按动遥控器B键，童车后退，再按动一次停止。

    注：前进时，按B键无效。后退时按A键无效。

    前行停止后1秒后，按B键有效。后退停止1秒后，按A键有效。此功能是为了防止频繁正反转使电机造成损坏，和使童车突然做相反动作而摔伤儿童。

    按动遥控器C键，可以控制音响和灯光电路。按一下开启，再按一下关闭。

    按动遥控器D键，可以选择是否遥控关闭脚踏开关。

    四个功能键在控制主板上分别由LED1至LED4显示，灯亮时为该控制指令有效。

    注：为防止儿童超出家长的遥控距离而发生意外，强烈建议家长在常规控制时不要伸出遥控器的天线，在紧急情况时再伸出就可以大大增加遥控距离。

    下面给出电路的接线说明，供安装时参考。

具体的接线示意请见下图：

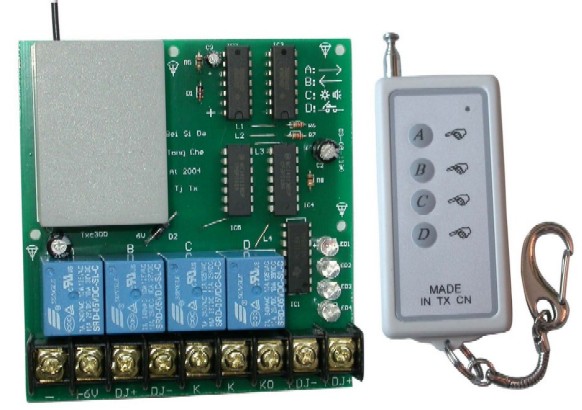

外型图（仅供参考）：

发射手柄和接收电路的有关参数：仅供参考

以实际电路为准，图片仅供参考

注意：

1，  由于本电路采用高频传递信号，在装配时接收电路的天线应尽量远离金属物，并伸直，不要打直角弯，否则会影响控制距离。

2，  当遥控距离变近时，应及时更换12V  23A电池，以免影响正常使用。我厂可以长期供应电池，需要时只需邮购即可。

3，  在使用装配有本电路的产品进行遥控时，必须由意识正常的成年人操作，以免发生意外。

4，  由于本电路带锁存功能，故强烈建议在整车说明书应注明正常使用时不要伸出发射天线，待童车处于要超出控制距离时，可伸出天线使其停止或后退，这样可有效的避免童车失控现象发生，保证儿童及他人的安全。

    本电路是专为童车的智能化控制而设计的，在儿童骑行童车时，家长可利用手中的遥控器对其进行遥控操作，提高了产品的档次和安全系数。遥控器采用微型设计，便于携带和操作。

    本电路利用高频技术传递数字指令，可以通过手中的遥控手柄，在一定距离内控制童车的前进、倒退、左转和右转。

    TK-05有两款电路供选择：TK-05；TK-05A

    TK-05A在电路中含有可编码加密芯片，使用其会自动为每辆童车赋予一套密码，这样在使用时，本车的接收器将只识别本车的遥控装置的指令，为童车的安全又增加了保证。

    TK-05则是不含密码的经济型电路，它的发射手柄是通用的，各车之间可相互控制。

    两者的使用完全一样，但一般情况下我们推荐使用TK-05A。

    使用：可以进行前进、后退、左转和右转四项遥控操作，当按下遥控手柄的前进键时童车前进，抬手即停，按后退键时童车后退，抬手即停，左右方向的控制方法相同，操作方便简单，适合近距离控制。

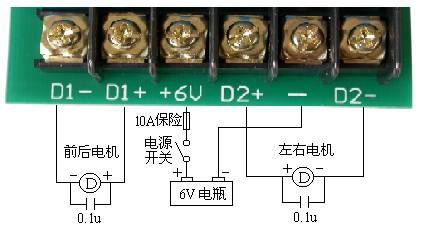

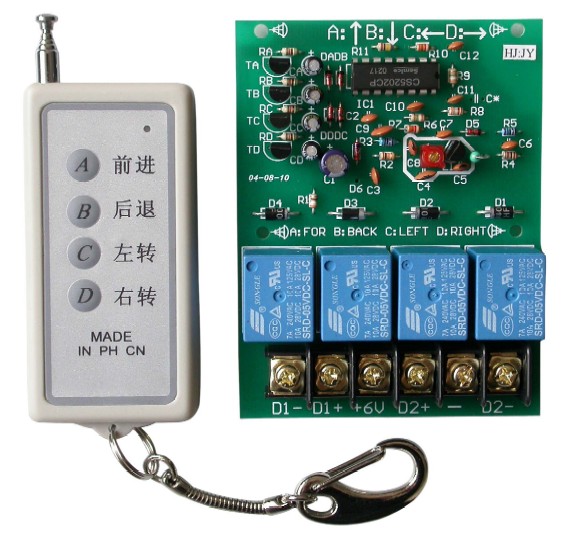

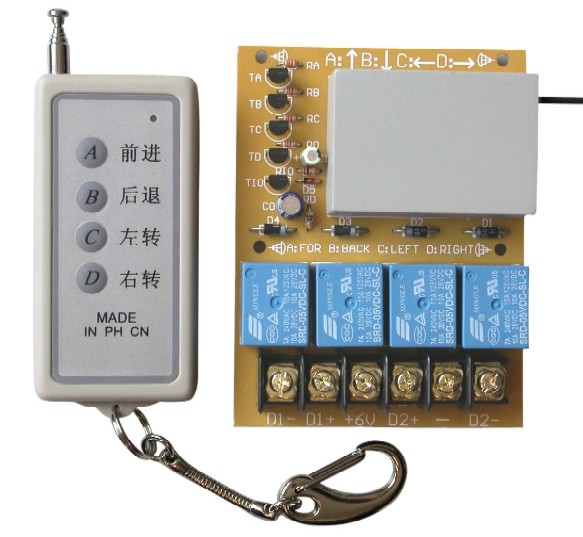

    电路分为发射手柄和接收控制电路两部分，请见下图：

以实际电路为准，图片仅供参考

    装配：发射手柄内已含有12V  23A遥控电池，用户可直接使用。

    接收电路的电源输入和电机控制输出已经包括电线接口。只要按图接线就不会出问题，特别指出本电路没有极性保护措施，电源的正负极绝对不能错，否则会烧坏电路。电机控制输出直接为电机提供电源，控制能力6V5A。

    通常在两只电机的两端需要分别并接一只104PF（0.1μF）的电容，以排除电机在运转时产生的电磁干扰对接收效果的影响。

    发射手柄和接收电路的有关参数：仅供参考

    注意：

      1，由于本电路采用高频传递信号，在装配时接收电路的天线应尽量远离金属物，并伸直，不要打直角弯，否则会影响控制距离。

      2，当遥控距离变近时，应及时更换12V  23A电池，以免影响正常使用。我厂可以长期供应电池，需要时只需邮购即可。

      3，在使用装配有本电路的产品进行遥控时，必须由意识正常的成年人操作，以免发生意外。

      4，成年人操作时应避免快速反复按前进和后退键，以免损坏驱动电机、摔伤儿童、伤及他人。如需改变方向应等车停下方可进行。

      5，由于本电路带密码，其遥控器只会对本童车有效（特殊情况除外），如不需密码请选用TK-01型电路。
