2.4GHz无线数传模块 433/868/915MHz无线数传模块  2.4GHz CD音质高保真无线音频模块

1G以下无线模块   2.4G无线模块     Zigbee无线模块       2.4G宽带无线模块







HAC-UP系列微功率无线数据传输模块--使用方便、无需申请频点

特点:

*视距可靠传输距离可达200m(BER=10-3@9600bps);
*提供面向字节的透明数据接口,能适应不同用户协议
*自动过滤掉空中产生的假数据,可传输较长的数据帧;
*载频 430~434 MHz, 也可订制315M /450M等其他载频;
*提供8个信道,如果用户需要,可扩展到16/32信道;
*可用于点对点,点对多点,多点对点等多种通信组合方式
*同时提供2个串口TTL/RS232/485三种接口方式,
*有效速率1200/2400/4800/9600/19200bps,出厂前设置
*接口格式为8N1/8E1用户自定义,其他接口格式需定制;
*收发一体,半双工,收发转换时间短;
*数据收发转换智能控制,只要向接口收/发数据即可, 空中收/发转换自动完成;
*低功耗及休眠功能:
功率10mw,接收电流<20mA,发射电流<40mA,
休眠电流<20uA;
*长期使用可靠性好,故障率极低、可在室内外使用;
*配50欧SMA天线座,可提供多款天线选择;
*体积:53mm×38mm×10mm(本尺寸不含天线座);
*温度:-10℃~+65℃ (工业级需批量定制)

点击下载详细内容

HAC-UP/S系列微功率无线数据传输模块—自带印制板天线的UP,嵌入更方便,体积更小,成本更低。

特点:

*视距可靠传输距离可达100m(BER=10-3@9600bps);
*提供透明数据接口,能适应不同用户协议;
*自动过滤掉空中产生的假数据,可传输较长的数据帧;
*载频 430~434 MHz, 也可订制315M /450M等其他载频;
*提供8个信道,如果用户需要,可扩展到16/32信道;
*同时提供2个串口TTL/RS232/485三种接口方式;
*有效速率1200/2400/4800/9600/19200bps,出厂设置
*接口格式为8N1/8E1用户自定义,其他接口格式需定制;
*收发一体,半双工,收发转换时间短;
*数据收发转换自动完成,只要向接口收/发数据即可;
*低功耗及休眠功能:
功率10mw,接收电流<22mA,发射电流<40mA,休眠电流<20uA;
*长期使用可靠性好,故障率极低、可在室内外使用;
*也可配焊针或弹簧式天线;
*体积:42mm×25mm×7mm(含板上天线);
*温度:-10℃~+65℃ (工业级需批量定制)

点击下载详细内容


HAC-UM系列微功率无线数据传输模块—窄带、抗干扰能力强,更远,更小,速率更高

特点:
*功率10mw,视距可靠传输距离可达500m(BER=10-3@9600bps),1200bps传输距离可达1000米;
*提供透明的数据接口,能适应不同用户协议;
*自动过滤掉空中产生的假数据,可传输较长的数据帧;
*载频 430~434 MHz, 也可订制450M等其他载频
载频915M或868M型号为HAC-UN;
*提供8个信道,如果用户需要,可扩展到16/32信道;
*可用于多对或多套设备在不同信道下同时使用;
*同时提供2个串口、TTL/RS232/485三种接口方式,
*有效速率1200/4800/9600/19200/38400bps,出厂前设置
*接口格式为8N1/8E1用户自定义,其他接口格式需定制;
*收发一体,半双工,收发转换时间短;
*可订制跳频通信模式和串口软件协议控制选频模式;
*数据收发转换自动完成,只要向接口收/发数据即可;
*低功耗及休眠功能:
功率10mw,接收电流<30mA,发射电流<40mA,休眠电流<20uA;
*长期使用稳定度高、可靠性好,故障率低;
*配50欧SMA天线座,可提供多款天线选择;
*体积小:47mm×26mm×10mm(不含天线座);
*温度:-10℃~+65℃ (工业级需批量定制)

点击下载详细内容

点击下载详细内容


HAC-LM系列微功率无线数据传输模块—优异的性能,完美的指标,出口配套的选择

特点:
 *功率和灵敏度高于UM系列,可兼容UM系列,在UM的系统里做主机或位置较远之分站,提高系统可靠性,降低系统成本
*视距可靠传输距离大于2000m(BER=10-3@9600bps);
*提供透明的数据接口,能适应不同用户协议;
*自动过滤掉空中产生的假数据,可传输较长的数据帧;
*载频 433 MHz, 也可订制315M /450M等其他载频;
载频915M或868M型号为HAC-LN;
*提供8个信道,如果用户需要,可扩展到16/32信道;
*可用于点对点,点对多点,多点对点等多种通信组合方式;
* 同时提供2个串口3种接口方式;
*有效速率1200/4800/9600/19200/38400bps;
*接口格式为8N1/8E1用户自定义,其他接口格式需定制;
*收发一体,半双工;
*数据收发转换自动完成,只要向接口收/发数据即可;
*低功耗及休眠功能:
功率500mw,接收电流<40mA,发射电流<400mA
(1W功率或7.2V以上供电电压需订制) ;
*长期使用可靠性好,故障率极低、可在室内外使用;
*配50欧SMA天线座,可提供多款天线选择;
*体积:53mm×38mm×10mm,(不含天线座)
*温度:-10℃~+65℃ (工业级需批量定制)

点击下载LM详细内容

点击下载LN详细内容
HAC-HM系列高速无线数传电台-工业级、军品级、抗干扰能力强,适合恶劣环境使用。

*功率5W~8W,可兼容UM和LM;
*频段433M/450M,868M/915M型号为HAC-HN;
*体积:138mm×85mm×25mm (本尺寸不含天线座);
*温度范围:-40℃~+85℃
*BNC天线座,DB9标准接头;
*有效传输速率高达38.4Kbps;
*使用外置高增益天线,距离可大于15公里;
*可传大数据包;
*纠错算法,可靠性高,抗干扰能力强;
*多种串行接口 RS-232/485/TTL可选;
*数据自动控发、可与有标准串口的智能设备相连;
*专业射频结构设计,铸铝外壳,内部独立腔体,硅胶灌注 *坚固,电磁性能好、防潮、防震;
*高稳定度温补晶体,优质的射频器件;
 该产品适用于铁路、电力、部队等对稳定性要求较高的专业无线数据通信应用领域。

点击下载HM详细内容

点击下载HN详细内容
HAC-RS232/485 无线连接器---免去有线连接移动之不便

特点:

*带塑料外壳,内置HAC系列微功率无线模块;
*工业级标准RS232/RS485接口,DB9标准接口;
*可用于移动数据采集系统的手持式无线终端,用于和标准的PDA或电脑的USB和RS232/485相连;
*收发数据指示灯;
*体积:85mm×50mm×23mm(不含天线座);
*温度:-10℃~+65℃ (工业级需批量定制)

点击下载详细内容
HAC-USB 无线转换器-一体化,方便,实用

特点:
*可与电脑、 PDA 的USB口直接相连;
*把USB 接口转换成 RS232 接口与内置的无线模块相连;
*可内置本公司多款无线模块;
*可和与内置模块兼容的无线数据模块进行无线数传通信
   *含塑料外壳、USB线及收发数据指示灯。

点击下载详细内容
点击下载USB驱动程序


HAC-uT(单发) 及HAC-LMR(接收及中继) 无线数传模块--居民水、气、热表、无线远传自动抄表专用应用解决方案


*通信距离大于700米,发端成本低,系统性价比高;
*ISM免申请频段,频率稳定、可长期使用;
*使用简单、含CPU,可为用户订制专用采集协议;
*支持锂电长时间放电,最低放电电压可降低到2.5V

*发射模块直接连接单双表,单双干簧管,降低系统; *精确的脉冲滤波和采集电路及计量算法,精度高;
*自动中级功能使通信距离更远;
*超低功耗设计,平均功耗≤30uA;
*电源电压检测功能可在电池能量接近耗尽时预报警;
*断线检测在线路自然断线或恶意破坏后报警;;

点击下载详细内容

HAC-UAR /UAT低价玩具、遥控和防盗报警方案

特点: 功耗低、 , 距离远、体积小、成本低、使用简单、不含 CPU。

点击下载UAR详细内容

点击下载UAT详细内容
HAC-TEST 标准模块通用测试板

适用HAC-UP/UM/LM 等系列标准模块的拉距测试。
循环测试,每次发送字节可选,错误指示.

点击下载详细内容
HAC-LEM系列低功率无线数传模块-工业级、抗干扰能力强、适合恶劣环境使用、可满足FCC或CE认证。
*功率27dB(500MW);
*频段433MHz 可订制450MHz, 868MHz/915MHz型号为HAC-LEN;
*体积:78mm×56mm×15mm (本尺寸不含天线座);
*SMA天线座,DB9标准接头;
*有效传输速率高达38.4Kbps,可传大数据包;
*采用FEC纠错算法,可靠性高,抗干扰能力强;
*标准工业级串行接口 RS-232/485/TTL可选;
*数据自动控发、可与有标准串口的智能设备相连;
*高稳定度TCXO温补晶体,优质的射频器件,温度范围:-35℃~+80℃
*接收电流<50mA,发射电流<450mA@37dbm,
*该产品适用于铁路、电力、部队等对稳定性要求较高的专业无线数据通信应用领域,适合出口及为出口项目配套。

点击下载 HAC-LEM 详细内容
点击下载 HAC-LEN 详细内容

HAC-UEM系列微功率无线数传模块—工业级、抗干扰能力强、适合恶劣环境使用、可满足FCC或CE认证。
*功率14dB(25MW);
*频段433MHz 可订制450MHz, 868MHz/915MHz型号为HAC-UEN;
*体积:78mm×56mm×15mm (本尺寸不含天线座);
*SMA天线座,DB9标准接头;
*有效传输速率高达38.4Kbps,可传大数据包;
*采用FEC纠错算法,可靠性高,抗干扰能力强;
*标准工业级串行接口 RS-232/485/TTL可选;
*数据自动控发、可与有标准串口的智能设备相连;
*高稳定度TCXO温补晶体,优质的射频器件,温度范围:-35℃~+80℃
*接收电流<50mA,发射电流t<80mA@14dbm,
*该产品适用于铁路、电力、部队等对稳定性要求较高的专业无线数据通信应用领域,适合出口及为出口项目配套。

点击下载 HAC-UEM 详细内容
点击下载 HAC-UEN 详细内容


应用领域


主要应用领域:

  * 水、气、热、电等居民计量表具无线远传自动抄表;

  * 供电局及台站的无线抄表;

  * 消防安全报警、楼宇自动化;

  * 门禁、考勤及售饭系统;

  * 医疗仪器

  * 监控云台、机房电源、风机设备无线遥控报警;

  * 仓储物流,激光枪,条码阅读器;

  * 无线会议投票表决系统;

  * 测绘;

  * 体育训练及竞赛;

  * 无线餐饮点菜;

  * 无线POS机,PDA等无线智能终端;

  * 电子站牌,智能交通;

  * 无线电子显示屏及排队机;

  * 无线吊称,无线电子衡器;

  * 不停车收费、停车场;

  * 汽车检测及四轮定位;

  * 工业无线遥控、空调遥控器;

  * 油井及水情测报;

  * 无线RS232/RS485转换/连接器;

  * 点对多点无线组网,无线现场总线,自动化数据采集系统;

型号对照
HAC系列无线数传模块型号比较表




HAC系列命名方法

  型号中HAC-为商运达的厂商名;

  型号中UP位置主要区分性能、功能不同的系列产品:

  HAC-UP为433M微功率传输模块,外置天线;

  HAC-UP/S为433M微功率,板上天线;

HAC-UL为433M微功率,与UP系列兼容;

  HAC-UM为433M微功率,与UP系列不兼容;

  HAC-UN为915M微功率,与UP系列不兼容;

  HAC-LM为433M低功率,与UM系列兼容;

  HAC-LN为915M低功率,与UN系列兼容。

  HAC-LEM为433M工业级低功率,与UEM系列兼容。

  HAC-LEN为868M工业级低功率,与UEN系列兼容。

  HAC-UEM为433M工业级微功率,与LEM系列兼容。

  HAC-UEN为8683M工业级微功率,与LEN系列兼容。

型号中数字位置用于区分出厂设置接口波特率(即有效波特率):

  HAC-UP12为1200bps,

  HAC-UP48为4800bps,

  HAC-UP96为9600bps,

  HAC-UP192为19200bps;

选购注意事项:

  1、工业级温度范围(-35℃~+80℃)需定制;

  2、标准出厂提供RS232/485/TTL三种接口,8个信道,用户可以在使用中自己选择,如需拓展信道或信道间隔需订制;

  3、串口数据格式8N1,8E1用户可自己选择,其他格式需订制;

  4、以上信号对照表参考指标为有效传输速率9600bps时测定,其他速率时指标不同,降低速率传输距离更远,误码率更低;目前速率最高38.4,传输速率在订购时确定;

  5、以上兼容性指不同系列产品可以在一个系统中组网使用;

  6、HAC-UP96S自带板上天线,其他型号一般使用SMA天线座、小螺旋天线或吸盘天线,使用何种天线及天线座可以在网站上天馈系统型号中选择。

  7、用户如有功能、性能、尺寸方面的特殊要求,可以批量订制,欢迎其他的合作形式。




产品名称: SRWF-1100(10mW)无线数传模块
产品型号: SRWF-1100(10mW)
发射功率: 10dbm
接受灵敏度: -114dbm(1200bps)
发射距离: 300m
尺寸: 23X37.1X6mm

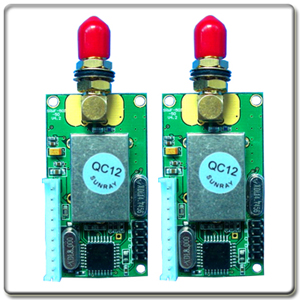

产品名称: SRWF-1101无线模块
产品型号: SRWF-1101
发射功率: 17dBm(50mW)
接受灵敏度: -111 ~ -112dBm
发射距离: 1000m
尺寸: 51mm×33mm×10mm

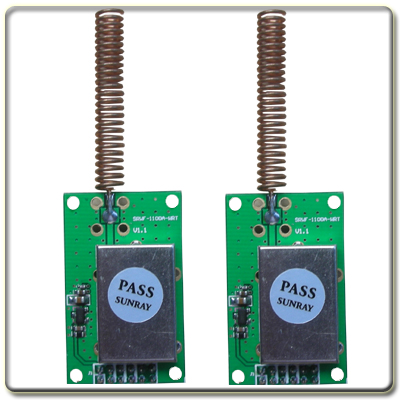

产品名称: SRWF-1100A低成本无线数传模块
产品型号: SRWF-1100A
发射功率: >16dbm
接受灵敏度: <-109dbm(1200bps)
发射距离: 空旷地:800m~1000m
尺寸: 35x25x4.5mm

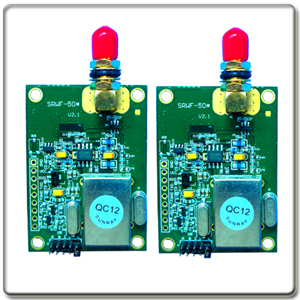

产品名称: SRWF-501-50型微功率无线模块
产品型号: SRWF-501-50
发射功率: 50mW(17dbm)
接受灵敏度: -118dbm(1200bps)
发射距离: 开阔地>1200米
尺寸: 47x26x7mm

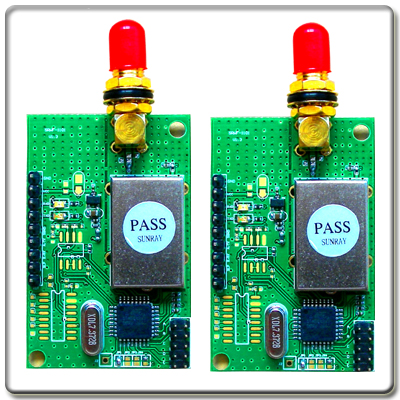

产品名称: SRWF-505型无线模块
产品型号: SRWF-505
发射功率: 20dbm(100mW)
接受灵敏度: -121dbm(1200bps)
发射距离: 开阔地>1500米
尺寸: 53x38x7mm

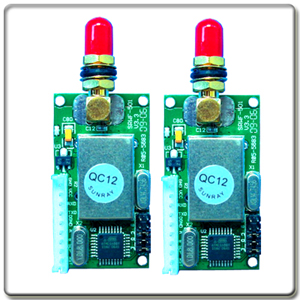

产品名称: SRWF-501型微功率无线模块
产品型号: SRWF-501
发射功率: 10dbm(10mW)
接受灵敏度: -118dbm(1200bps)
发射距离: 开阔地>800米
尺寸: 47x26x10mm

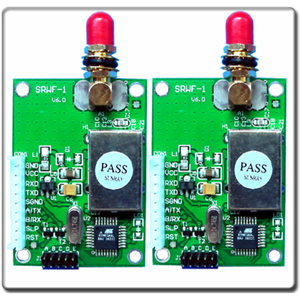

产品名称: SRWF-1型微功率无线数传模块
产品型号: SRWF-1
发射功率: 10dbm(10mW)
接受灵敏度: 105dbm(1200bps)
发射距离: 开阔地>300米
尺寸: 53x38x7mm

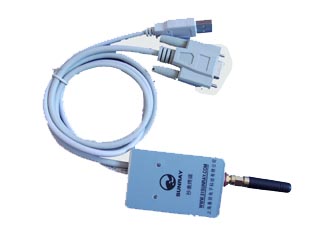

产品名称: 无线通信终端|移动通信终端
产品型号: SRWF-201/202型
发射功率:
接受灵敏度:
发射距离:
尺寸:
产品名称: 无线收发器|移动通信终端
产品型号: SRWF-201/202
发射功率:
接受灵敏度:
发射距离:
尺寸:
产品名称: 微功率无线通信模块
产品型号: SRWF-601
发射功率: 10dbm(10mW)
接受灵敏度: 105dbm(1200bps)
发射距离: 开阔地>300米
尺寸: 53x25.7x7mm
产品名称: SRWF-508型无线通信模块
产品型号: SRWF-508
发射功率: 1W(30dbm)
接受灵敏度: -121dbm(1200bps)
发射距离: 开阔地>4500米
尺寸: 53x38x7mm
产品名称: SRWF-507型无线通信模块
产品型号: SRWF-507
发射功率: 500mW(27db)
接受灵敏度: -121dbm(1200pbs)
发射距离: 开阔地>3000米
尺寸: 53x38x7mm
产品名称: SRWF-506型无线数传模块
产品型号: SRWF-506
发射功率: 200mW(23dbm)
接受灵敏度: -121dbm(1200bps)
发射距离: 开阔地>2000米
尺寸: 53x38x7mm
