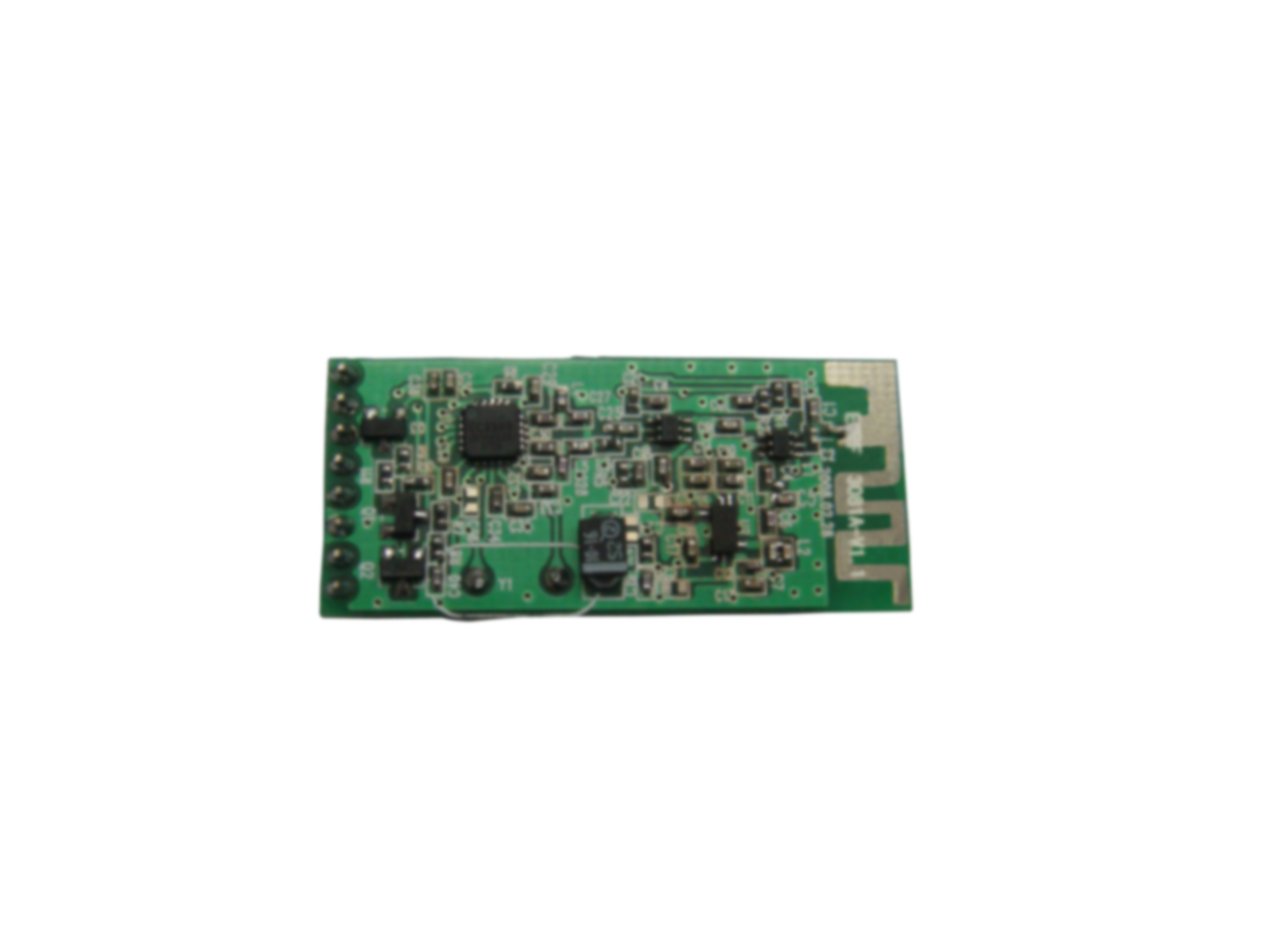

  EWRF-308系列1A型无线通信模块

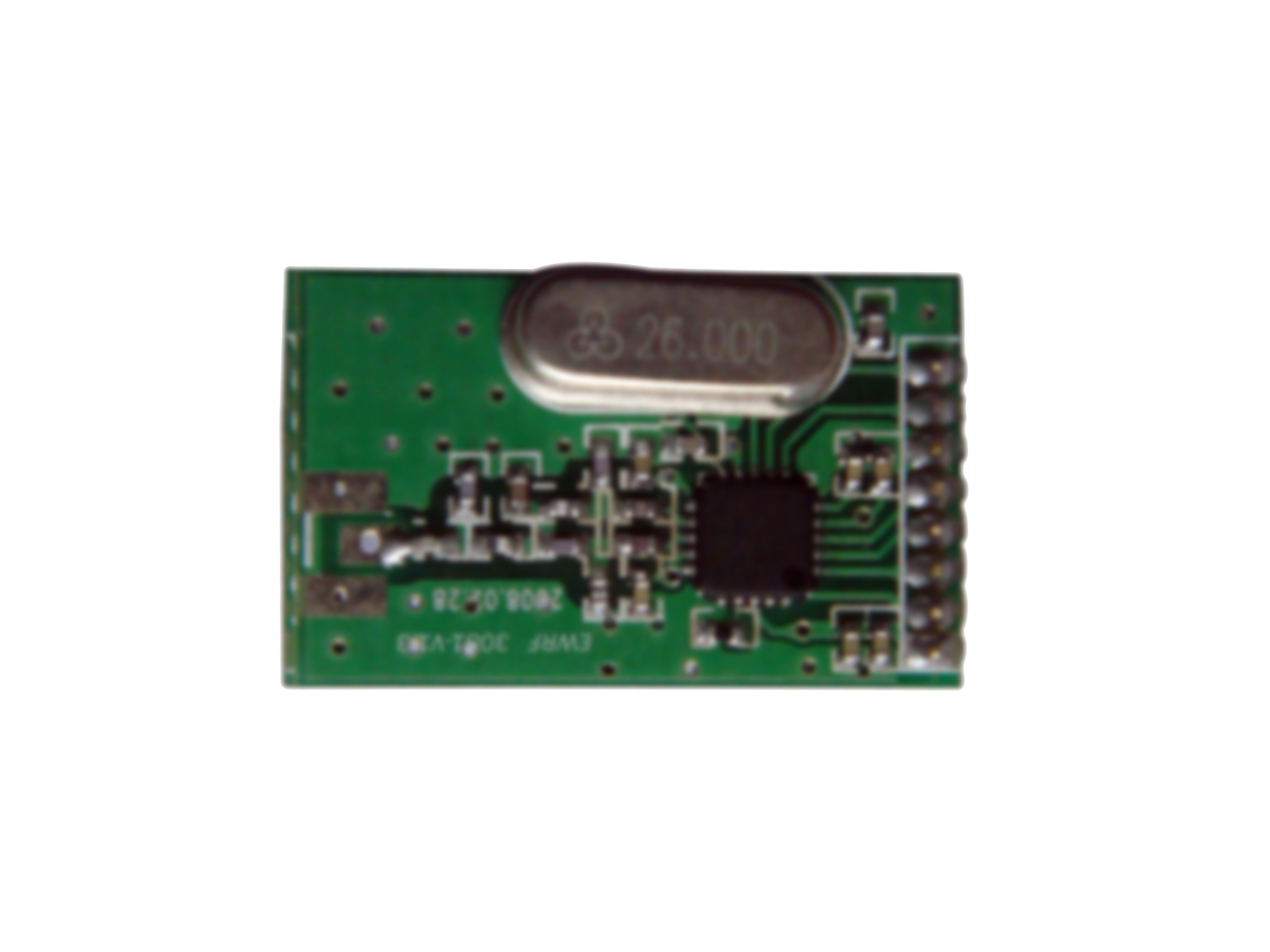

  EWRF-308系列1型无线通信模块

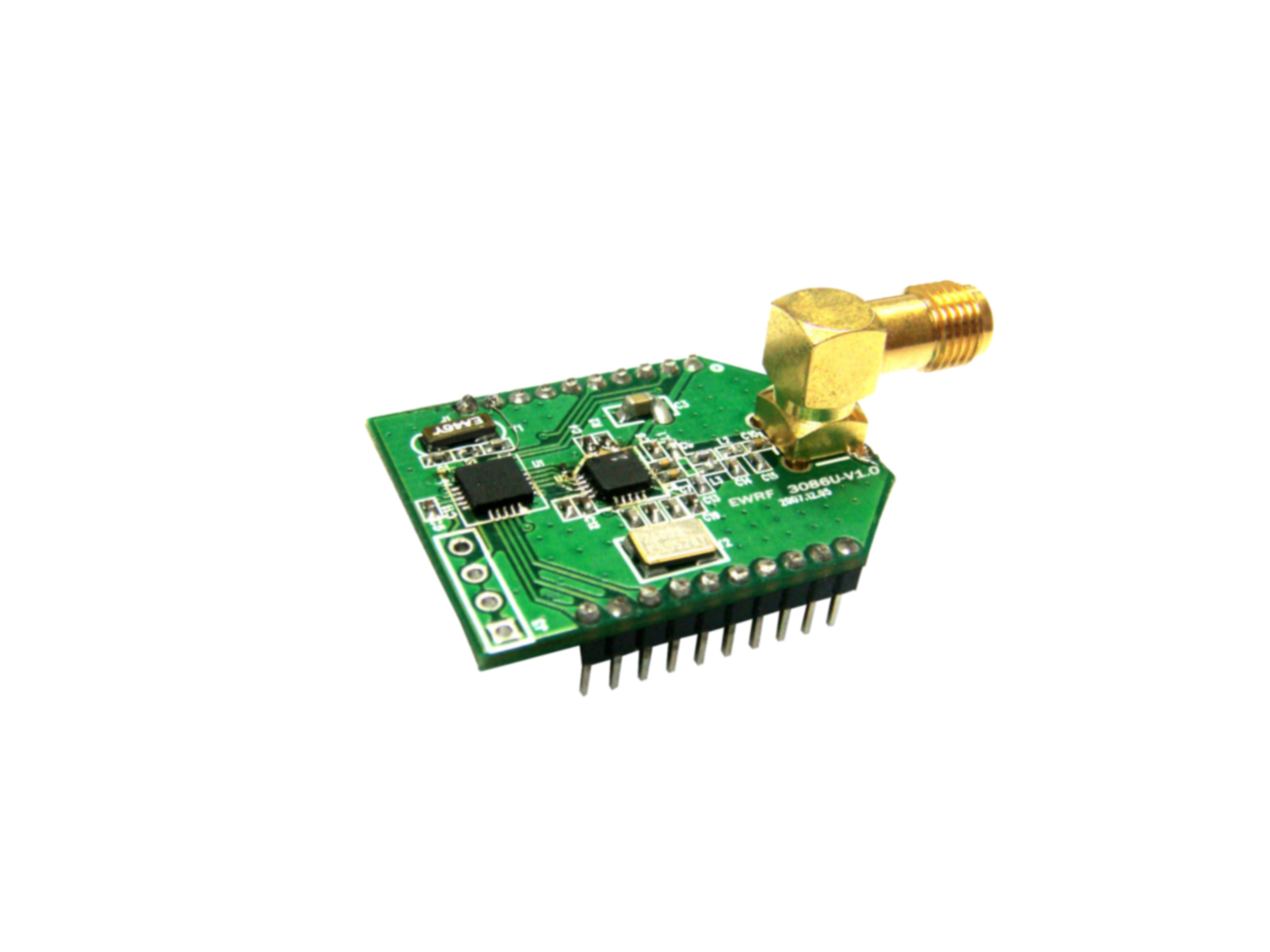

  EWRF-308系列2U型无线通信模块



点击查看原图



产品说明:
    EWRF-308系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在2.4G全球免申请频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-308系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-308系列1A型是不带MCU、带放大功能,发射功率在50mW以下的长距离无线通信模块。

1.主要特点
 ·      高效的SPI接口;
 ·      通信距离长、接受灵敏度高,视距可靠传输距离可达800m;
 ·      采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·      可编程配置载频 2400-2483 MHz;
 ·      可编程控制的数据传输率,最高可达500kbps;
 ·      可编程控制的输出功率,对所有的支持频段可达+17dBm;
 ·      可灵活配置多种通讯信道,快速频点切换的特点可满足跳频系统的需要;
 ·      低功耗:功率<50mw,接收电流<30mA,发射电流<80mA,休眠时电流6uA;
 ·      数据缓冲、突发数据传输,带数字RSSI输出、连接质量指示;
 ·     支持传输前自动清理信道访问(CCA),即载波侦听系统;
 ·      强大的数字特征,可使用廉价的微控制器得到高性能的RF系统;
2. 主要技术指标

工作频率
2400M
调制方式
FSK/OOK/ASK/MSK
发射功率
<17 dBm(<50mW)
接收灵敏度
-98 dB
传输速率
0-500 kbps
发射电流
<80 mA
接收电流
<30 mA
待机电流
<6 uA
工作信道
255个频段选择
数据接口
SPI接口
通讯距离
0-800米(17dbm,2.4k速率,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 1.8V~3.6V
尺寸
38 x 17 mm (包括PCB天线)

3. 引脚定义

引脚
名称
方向
描述
1
+3.3V
——
模块电源,直流3.3v正极输入
2
MOSI
输入
模块数据输入,符合SPI标准(四线SPI)
3
SCLK
输入
SPI时钟输入,符合SPI标准(四线SPI)
4
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
4
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
5
GDO2
输出
模块数据输出,由寄存器配置
6
GND
——
模块电源,直流3.3v负极输入
7
GDO0
输出
模块数据输出,由寄存器配置
8
CS_RF
输入
模块选择输入,符合SPI标准(四线SPI)

4. 应用范围
 ·     远程无线遥控、无线防丢器等
 ·     消费类电子无线应用
 ·     物流跟踪、仓库巡检、电子标签等
 ·     长距离遥感勘测
 ·     替代232、485进行无线数据通信
 ·     工业仪器仪表无线数据采集和控制
 ·     住宅、楼宇智能无线数据采集和控制
 ·     无线传感器网络应用
点击查看原图



产品说明:
    EWRF-308系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在2.4G全球免申请频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-308系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-308系列1型是不带MCU、发射功率在1mW以下的无线通信模块。

1.主要特点
 ·    高效的SPI接口;
 ·    接受灵敏度高,视距可靠传输距离可达80m;
 ·    采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·    可编程配置载频 2400-2483 MHz;
 ·    可编程控制的数据传输率,最高可达500kbps;
 ·    可编程控制的输出功率,对所有的支持频段可达+1dBm;
 ·    可灵活配置多种通讯信道,快速频点切换特点,可满足跳频系统的需要;
 ·    低功耗:功率1mw,接收电流<15mA,发射电流<25mA,休眠时电流2uA;
 ·     数据缓冲、突发数据传输,带数字RSSI输出、连接质量指示;
 ·     支持传输前自动清理信道访问(CCA),即载波侦听系统;
 ·     强大的数字特征,可使用廉价的微控制器得到高性能的RF系统;

2.主要技术指标

工作频率
2400M
调制方式
FSK/OOK/ASK/MSK
发射功率
1dBm(1.25mW)
接收灵敏度
-98 dB
传输速率
0-250 kbps
发射电流
<25 mA
接收电流
<15 mA
待机电流
<2 uA
工作信道
255个频段选择
数据接口
SPI接口
通讯距离
0-80米(10dbm,10k速率,可视距离)
输出阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 1.8V~3.6V
尺寸
21.4 x 12 mm (不包括天线)

3.引脚定义

引脚
名称
方向
描述
1
+3.3V
——
模块电源,直流3.3v正极输入
2
MOSI
输入
模块数据输入,符合SPI标准(四线SPI)
3
SCLK
输入
SPI时钟输入,符合SPI标准(四线SPI)
4
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
4
MISO
输出
模块数据输出,符合SPI标准(四线SPI)
5
GDO2
输出
模块数据输出,由寄存器配置
6
GND
——
模块电源,直流3.3v负极输入
7
GDO0
输出
模块数据输出,由寄存器配置
8
CS_RF
输入
模块选择输入,符合SPI标准(四线SPI)

4. 应用范围
  ·     远程无线遥控、无线防丢器等
  ·     消费类电子无线应用
  ·     物流跟踪、仓库巡检、电子标签等
  ·     低功率遥感勘测
  ·     替代232、485进行无线数据通信
  ·     工业仪器仪表无线数据采集和控制
  ·     住宅、楼宇智能无线数据采集和控制
  ·     无线传感器网络应用
点击查看原图



产品说明:
     EWRF-308系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片,是专为工作在2.4G全球免申请频段设计的低功耗无线数字通信模块。
    该系列模块是工业级标准的产品,可以在极恶劣的环境下工作,具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-308系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择,同系列内的各种型号模块可以互相通信。全部型号产品设计先进,各项技术指标优良,符合FCC规范的参数要求,可以满足客户的认证需要。
    EWRF-308系列2U型是有多种I/O口、带MCU、发射功率在1mW以下,支持多路数字和模拟信号输入输出的无线通信模块,内置我们自主开发的无线通信协议软件,可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。
1.主要特点
 ·     接口方式:TTL串口,格式有8N1/8E1/8O1可选,支持SPI接口;
 ·     接受灵敏度高,视距可靠传输距离可达80m;
 ·     采用FSK的方式调制,支持OOK/ASK/MSK调制;
 ·     可配置载频 2400-2483 MHz;
 ·     提供PC机配置软件,可以灵活设置模块的各种参数;
 ·     串口速率:4800/9600/19200/38400/57600/115200bps;
 ·     空中速率5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;
 ·     低功耗和休眠省电模式:功率1.25mw,接收电流<20mA,发射电流<30mA,休眠时电流<6uA;
 ·     模块引出了多种I/O口,支持多路数字、模拟信号的输入、输出;
 ·     模块有2种硬件接口方式,可选择把模块插入插座或表贴在用户的线路板上;
 ·     支持多个字网组群工作模式,网络地址配置相同的模块间才可以相互通讯;
 ·     具有中继功能,可选择中继节点进行传输,有效扩大传输距离;
 ·     支持透明传输方式和地址传输方式,可以组成点对点、点对多点、对点对多点等无线通信网络;
2. 主要技术指标

工作频率
2400M
调制方式
FSK
发射功率
1 dBm(1.25mW)
接收灵敏度
-98 dB
发射电流
<30 mA
接收电流
<20 mA
休眠电流
<6 uA
工作信道
32个频段选择
数据接口
TTL串口(支持SPI接口)
数据格式
8N1/8E1/8O1
串口速率
4800/9600/19200/38400/57600/115200bps
空中速率:
5K/10K/20K/30K/40K/50K/77K
/100K/150K/200K/250Kbps
硬件接口
双排2.0插针或双排贴盘
通讯距离
0-120米(1dbm,10kbps,可视距离)
天线阻抗
50Ω
工作温度
- 40 -  85 °C
供电方式
DC 2V~3.6V
尺寸
26.5 x 32.5 mm (不包括天线)

3.引脚定义
引脚
名称
方向
描述
引脚
名称
方向
描述
1
VDD
——
DC  +3.3V
2
AD1/DA1/DIO1/Dout
输出
串口数据输出,A/D输入,D/A输出,普通数字IO
3
AD2/DA2/DIO2/Din
输入
串口数据输入,A/D输入,D/A输出,普通数字IO
4
NC
——
5
AD3/DA3/DIO3/RST
输入
模块复位,低电平有效。A/D输入,D/A输出,普通数字IO
6
NC
——
7
NC
——
8
NC
——
9
NC
——
10
GND
——
电源地
11
SLEEP/AD4/DA4/DIO4/INT
休眠/输入/输出
休眠控制(高电平休眠),模块中断输入,A/D输入,D/A输出,普通数字IO
12
NC

13
NC

14
AD5/DA5/DIO5/VREF
输入/输出
A/D参考电压输入,A/D输入,D/A输出,普通数字IO
15
AD6/DA6/DIO6
输入/输出
A/D输入,D/A输出,普通数字IO
16
AD7/DA7/DIO7
输入/输出
A/D输入,D/A输出,普通数字IO
17
AD8/DA8/DIO8/MOSI
输入/输出
SPI主出从入,A/D输入,D/A输出,普通数字IO
18
AD9/DA9/DIO9/MISO
输入/输出
SPI主入从出,A/D输入,D/A输出,普通数字IO
19
AD10/DA10/DIO10/SCLK
输入/输出
SPI时钟,A/D输入,D/A输出,普通数字IO
20
AD11/DA11/DIO11/NSS
输入/输出
SPI选择,A/D输入,D/A输出,普通数字IO
4.应用范围
 ·    远程无线遥控、无线防丢器等
 ·    消费类电子无线应用
 ·    物流跟踪、仓库巡检、电子标签等
 ·    替代232、485进行无线数据通信
 ·    工业仪器仪表无线数据采集和控制
 ·    住宅、楼宇智能无线数据采集和控制
 ·    无线传感器网络应用



应用领域


主要应用领域:

  * 水、气、热、电等居民计量表具无线远传自动抄表;

  * 供电局及台站的无线抄表;

  * 消防安全报警、楼宇自动化;

  * 门禁、考勤及售饭系统;

  * 医疗仪器

  * 监控云台、机房电源、风机设备无线遥控报警;

  * 仓储物流,激光枪,条码阅读器;

  * 无线会议投票表决系统;

  * 测绘;

  * 体育训练及竞赛;

  * 无线餐饮点菜;

  * 无线POS机,PDA等无线智能终端;

  * 电子站牌,智能交通;

  * 无线电子显示屏及排队机;

  * 无线吊称,无线电子衡器;

  * 不停车收费、停车场;

  * 汽车检测及四轮定位;

  * 工业无线遥控、空调遥控器;

  * 油井及水情测报;

  * 无线RS232/RS485转换/连接器;

  * 点对多点无线组网,无线现场总线,自动化数据采集系统;

型号对照
HAC系列无线数传模块型号比较表




HAC系列命名方法

  型号中HAC-为商运达的厂商名;

  型号中UP位置主要区分性能、功能不同的系列产品:

  HAC-UP为433M微功率传输模块,外置天线;

  HAC-UP/S为433M微功率,板上天线;

HAC-UL为433M微功率,与UP系列兼容;

  HAC-UM为433M微功率,与UP系列不兼容;

  HAC-UN为915M微功率,与UP系列不兼容;

  HAC-LM为433M低功率,与UM系列兼容;

  HAC-LN为915M低功率,与UN系列兼容。

  HAC-LEM为433M工业级低功率,与UEM系列兼容。

  HAC-LEN为868M工业级低功率,与UEN系列兼容。

  HAC-UEM为433M工业级微功率,与LEM系列兼容。

  HAC-UEN为8683M工业级微功率,与LEN系列兼容。

型号中数字位置用于区分出厂设置接口波特率(即有效波特率):

  HAC-UP12为1200bps,

  HAC-UP48为4800bps,

  HAC-UP96为9600bps,

  HAC-UP192为19200bps;

选购注意事项:

  1、工业级温度范围(-35℃~+80℃)需定制;

  2、标准出厂提供RS232/485/TTL三种接口,8个信道,用户可以在使用中自己选择,如需拓展信道或信道间隔需订制;

  3、串口数据格式8N1,8E1用户可自己选择,其他格式需订制;

  4、以上信号对照表参考指标为有效传输速率9600bps时测定,其他速率时指标不同,降低速率传输距离更远,误码率更低;目前速率最高38.4,传输速率在订购时确定;

  5、以上兼容性指不同系列产品可以在一个系统中组网使用;

  6、HAC-UP96S自带板上天线,其他型号一般使用SMA天线座、小螺旋天线或吸盘天线,使用何种天线及天线座可以在网站上天馈系统型号中选择。

  7、用户如有功能、性能、尺寸方面的特殊要求,可以批量订制,欢迎其他的合作形式。




产品名称: SRWF-1100(10mW)无线数传模块
产品型号: SRWF-1100(10mW)
发射功率: 10dbm
接受灵敏度: -114dbm(1200bps)
发射距离: 300m
尺寸: 23X37.1X6mm
产品名称: SRWF-1101无线模块
产品型号: SRWF-1101
发射功率: 17dBm(50mW)
接受灵敏度: -111 ~ -112dBm
发射距离: 1000m
尺寸: 51mm×33mm×10mm
产品名称: SRWF-1100A低成本无线数传模块
产品型号: SRWF-1100A
发射功率: >16dbm
接受灵敏度: <-109dbm(1200bps)
发射距离: 空旷地:800m~1000m
尺寸: 35x25x4.5mm
产品名称: SRWF-501-50型微功率无线模块
产品型号: SRWF-501-50
发射功率: 50mW(17dbm)
接受灵敏度: -118dbm(1200bps)
发射距离: 开阔地>1200米
尺寸: 47x26x7mm
产品名称: SRWF-505型无线模块
产品型号: SRWF-505
发射功率: 20dbm(100mW)
接受灵敏度: -121dbm(1200bps)
发射距离: 开阔地>1500米
尺寸: 53x38x7mm
产品名称: SRWF-501型微功率无线模块
产品型号: SRWF-501
发射功率: 10dbm(10mW)
接受灵敏度: -118dbm(1200bps)
发射距离: 开阔地>800米
尺寸: 47x26x10mm
产品名称: SRWF-1型微功率无线数传模块
产品型号: SRWF-1
发射功率: 10dbm(10mW)
接受灵敏度: 105dbm(1200bps)
发射距离: 开阔地>300米
尺寸: 53x38x7mm
产品名称: 无线通信终端|移动通信终端
产品型号: SRWF-201/202型
发射功率:
接受灵敏度:
发射距离:
尺寸:
产品名称: 无线收发器|移动通信终端
产品型号: SRWF-201/202
发射功率:
接受灵敏度:
发射距离:
尺寸:
产品名称: 微功率无线通信模块
产品型号: SRWF-601
发射功率: 10dbm(10mW)
接受灵敏度: 105dbm(1200bps)
发射距离: 开阔地>300米
尺寸: 53x25.7x7mm
产品名称: SRWF-508型无线通信模块
产品型号: SRWF-508
发射功率: 1W(30dbm)
接受灵敏度: -121dbm(1200bps)
发射距离: 开阔地>4500米
尺寸: 53x38x7mm
产品名称: SRWF-507型无线通信模块
产品型号: SRWF-507
发射功率: 500mW(27db)
接受灵敏度: -121dbm(1200pbs)
发射距离: 开阔地>3000米
尺寸: 53x38x7mm
产品名称: SRWF-506型无线数传模块
产品型号: SRWF-506
发射功率: 200mW(23dbm)
接受灵敏度: -121dbm(1200bps)
发射距离: 开阔地>2000米
尺寸: 53x38x7mm



欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器世界仪器仪表专家网:HTTP//WWW.SENSOR-IC.COM/

智能工控安防消防网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83387030  83387016

传真:0755-83376182  83338339   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com  MSN: SUNS8888@hotmail.com  QQ: 195847376
  技术支持: 0755-83394033 13501568376

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL4006579498  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25 TEL4006571586  56703037  13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所)    西安劳动南路88号电子商城二楼D23

TEL4006572198  13072977981  FAX:029-88789382
