     产品图片                             产品简介                               详细资料

产品型号: BSM4015-02P

测量范围:0.45~15m

测距分辨率:0.01m

外形尺寸:70×47×19mm(有挂绳饰物孔)

温度测量补偿范围:0~50℃

产品特点:单超声波探测头,有公制、英制、码单位转换,面积、体积自动运算,温度测量及自动补偿,激光指示,自动关机省电等功能。小巧美观,携带方便。

主要用途:点面距离测量;便携式超声波测距仪。

产品型号: BSM5018-01P

测量范围:0.5~18m

测距分辨率:0.01m

测距精度:<0.5%

温度测量补偿范围:0~50℃

产品特点:单超声波探测头,有公制、英制、码单位转换,加法、乘法运算,温度测量及自动补偿,激光指示,自动关机省电等功能。

主要用途:点面距离测量;便携式超声波测距仪。

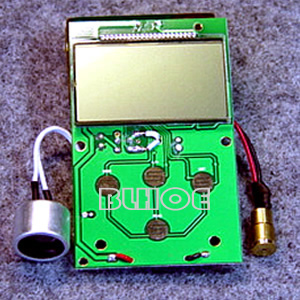

产品型号: BSM5018-06M

测量范围:0.5~18m

测距分辨率:0.01m

测距精度:<0.5%

温度测量补偿范围:0~50℃

产品特点:单超声波探测头,有公制、英制单位转换,加法、乘法运算,温度测量及自动补偿,激光指示,自动关机省电等功能。

主要用途:点面距离测量;便携式超声波测距仪。

产品型号: BSM4018-01M

测量范围:0.4~18m

测距分辨率:0.01m

测距精度:<0.5%

温度测量补偿范围:0~50℃

产品特点:双超声波探测头(发射和接收),有公制、英制单位转换,加法、乘法运算,温度测量及自动补偿,激光指示,自动关机省电等功能。

主要用途:点面距离测量;便携式超声波测距仪。

产品型号: BSM4018-02M

测量范围:0.4~18m

测距分辨率:0.01m

测距精度:<0.5%

温度测量补偿范围:0~50℃

产品特点:双超声波探测头(发射和接收),有公制、英制单位转换,加法、乘法运算,温度测量及自动补偿,激光指示,自动关机省电等功能。

主要用途:点面距离测量;便携式超声波测距仪。

产品型号: BSM4018-03M

测量范围:0.4~18m

测距分辨率:0.01m

测距精度:<0.5%

温度测量补偿范围:0~50℃

产品特点:双超声波探测头(发射和接收),有公制、英制单位转换,加法、乘法运算,温度测量及自动补偿,激光指示,自动关机省电等功能。

主要用途:点面距离测量;便携式超声波测距仪。

产品型号: BSM4018-05M

测量范围:0.4~18m

测距分辨率:0.01m

测距精度:<0.5%

温度测量补偿范围:0~50℃

产品特点:双超声波探测头(发射和接收),有公制、英制单位转换,加法、乘法运算,温度显示和自动温度补偿,激光指示等功能。

主要用途:点面距离测量;便携式超声波测距仪。

产品型号:BSM4018-04M

测量范围:0.4~18m

测距分辨率:0.01m

测距精度:<0.5%

温度测量补偿范围:0~50℃

产品特点:双超声波探测头(发射和接收),有公制、英制单位转换,加法、乘法运算,温度测量及自动补偿,激光指示,自动关机省电等功能。

主要用途:点面距离测量;便携式超声波测距仪。

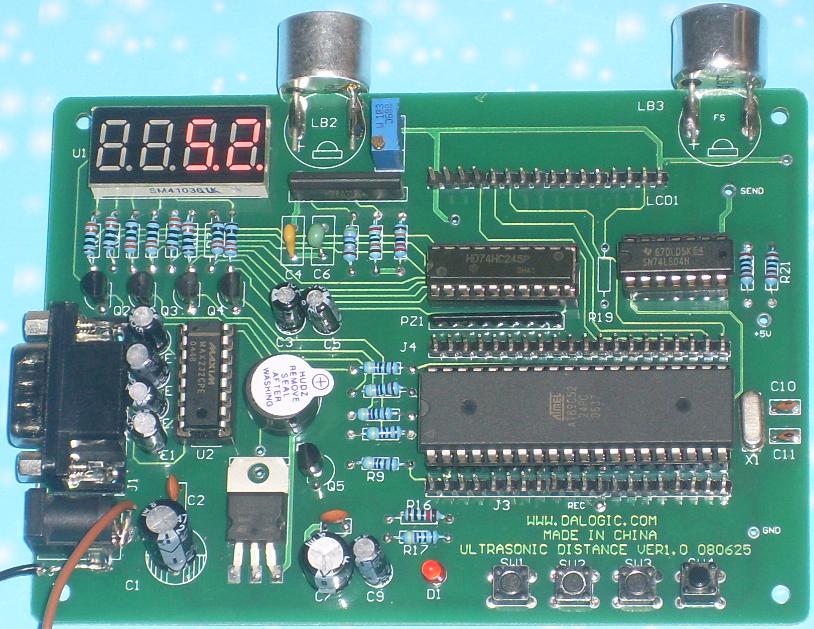

. 超声波测距电路板VER1.0(升级产品,已经量产)


(一)
主要特性:
1
 主控芯片:  STC89C51,DIP40封装
2
 电路板尺寸:130mm*95mm,标准双面板,高标准FR-4板材制造,确保产品质量
2
 探头规格: 开放收发分体式,中心频率40.0±1.0KHz,不防水
3
  测量距离: 30cm--350cm
4
 测量精度: 1cm, 测量精度比前一款产品有所提高
5
  测量数据显示方式: 40.36英寸数码管显示
6
 配4个6X6小按键
7线路板上设计有GND,+5VDC测试点,探头发射测试点,探头接收测试点,中断测试点
       便于测量相关的电源电压和关键信号的波形参数

8
、 单片机口线全部引出,有利于用户二次开发
9
  单片机 P0口上外扩标准液晶模块LCD接口
10
蜂鸣器报警指示
11、标准RS232接口用于程序代码下载, 配置标准RS232下载线缆
12
工作电源指示灯,有利于判断系统工作电源是否正常,以便保护芯片等器件
13、工作电源: +12V直流电源,电流不超过100mA
        配置电源适配器,交流220VAC转直流+12VDC,电源接口内正外负
1
4、工作温度: 0±40

(二)
产品说明书       下载      DOC格式

1. 概述
2. 超声波测距原理

3. 超声测距方法
4. 原理图

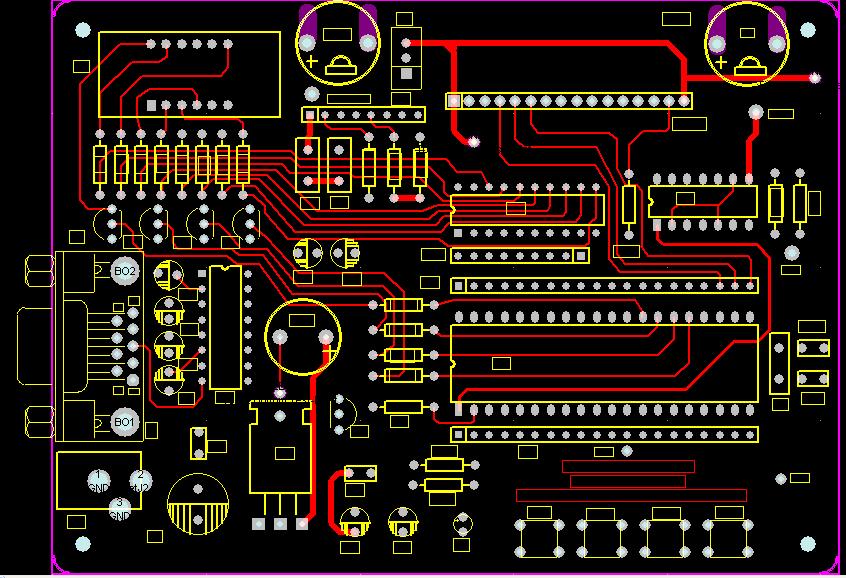

5. 线路板顶层图

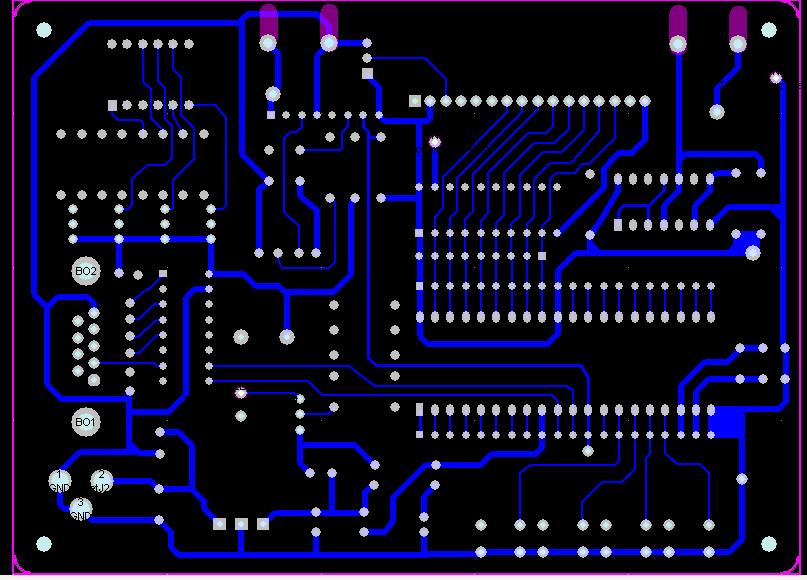

6. 线路板底层图

7. 测距线路板实物照片
8. 测量实例1:测量结果为30CM
9. 测量实例2:测量结果为61CM
10.  测量实例3:测量结果为290CM
11.  常见问题


(三)参考资料:
1.  超声波传感器资料
2. 《超声学》
3.  超声波传感器应用指南
    以上参考资料来自网络,有需要的,请发邮件索取,参考资料信息不接收电话咨询

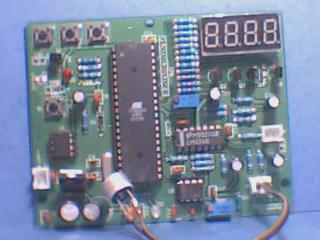

二. 超声波测距LED电路板(已经停产)


主要特性:
 1
尺寸: 10cm*8cm(不含电池)
 2
探头: 收发分体式,中心频率40.0±1.0KHz
 3
测量距离: 0.30--5
 4
精度: 5厘米
 5
显示方式: 40.36英寸数码管显示,米制单位显示
 6
计算功能: 测量数据保存于EEPROM中,可以实现累加功能
 7
语音功能: 实时播报测量距离(升级中)
 8
输出接口: 标准RS232接口(升级中)
 9
温度补偿测量误差
 10
、激光辅助定位:
 11
、具有蜂鸣器和发光管报警指示
 12
、工作电源: 9V直流电源,电流不超过100mA
 13
、工作温度: 0±40


第一章 概述
