.广泛应用:医学应用(耳温枪)、家用设备(微波炉,空调系统、吹风机、冰箱)、
工业应用(屏幕控制处理), 红外线非接触或温度计,汽车应用.. 点击图片下载资料
|
型号:OTP-537F2 |
热电堆
|
品名:热电堆(Thermopile Sensor)
|
.TO-5 housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-667F2R |
热电堆
|
品名:热电堆(Thermopile Sensor)
|
.TO-5 housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-537F4 |
热电堆
|
品名:热电堆(Thermopile Sensor)
|
.TO-5 housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-536A |
|
品名:热电堆(Thermopile Sensor)
|
.TO-5 housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-537A |
|
品名:热电堆(Thermopile Sensor)
|
.TO-5 housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-668D2S |
热电堆
|
品名:热电堆(Thermopile Sensor)
|
.TO-46
housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-528D2 |
热电堆
|
品名:热电堆(Thermopile Sensor)
|
.TO-46
housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-538F2S |
热电堆
|
品名:热电堆(Thermopile Sensor)
|
.TO-46 housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
|
型号:OTP-538U |
|
品名:热电堆(Thermopile Sensor)
|
.TO-46 housing、具116种热电偶元素
.传感器芯片经由微细加工,可快速反应环境里的温度改变。
.非接触式温度侦测、电伏输出、零功秏、大范围温度侦测
. Filter:Si-based IR filter |
非接触温度传感器(红外温度传感器):
|
产品名称: |
热释温度传感器 TPS333 |
资料下载 |
|
|
产品名称: |
热释温度传感器 TPS334 |
资料下载 |
|
|
产品名称: |
热释温度传感器 TPS434 |
资料下载 |
|
|
产品名称: |
热释温度传感器 TPS 534 |
资料下载 |
|
|
产品名称: |
热释温度传感器 TPS535 |
资料下载 |
|
|
产品名称: |
双元热释温度传感器 TPS 4339 |
资料下载 |
|
|
产品名称: |
双元热释温度传感器 TPS 2534 |
资料下载 |
|
|
产品名称: |
热释温度传感器 TS-1NMB |
资料下载 |
|
|
产品名称: |
热释温度传感器 TS-1NAB |
资料下载 |
|
技术参数 |
供应产品分类 |
TPS 2534 |
TPS 333 |
TPS 333 |
TPS 334 |
TPS 334l10 |
TPS 4339 |
TPS 434 |
TPS 534 |
TPS 535 |
元件面积平方毫米 |
2(1,2x1,2) |
0,7x0,7 |
0,7x0,7 |
0,7x0,7 |
0,7x0,7 |
4(0,7x0,7) |
0,5x0,5 |
1,2x1,2 |
0,5x0,5 |
窗口大小2毫米 |
2,3x2,6 |
2,4x2,4 |
2,4x2,4 |
D2,5 |
D5,5 |
1,5x1,5 |
D2,5 |
D3,8 |
D2,5 |
灵敏度 W型 |
42 |
35 |
35 |
35 |
75 |
75 |
35 |
20 |
35 |
电阻 千欧 |
30 |
75 |
75 |
75 |
75 |
75 |
35 |
40 |
35 |
温度敏感性系数 |
-0,01 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
-0,01 |
0,02 |
电阻温度系数 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
时间常数 毫秒 |
35 |
25 |
25 |
25 |
25 |
25 |
20 |
35 |
20 |
温度°C |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
存储°C |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
热敏电阻 千欧 |
30 |
30 |
100 |
30 |
30 |
100 |
30 |
30 |
30 |
热敏电阻 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
工作角度 |
2x90 |
60 |
100 |
60 |
5 |
4x60 |
55 |
80 |
55 |
|
日本石冢SEMITEC红外线温度传感器10TP583T全球领先的专业红外温度传感器厂商,价格优惠,交货快捷!
|
|
|
|
红外温度传感器:我司代理台湾METRODYNE的红外温度传感器MTP337A/MTP339U,可用于红外耳温枪,红外测温仪等,性能稳定,价格优,供货稳定,货期短.欢迎来电咨询! |
|
|
红外温度传感器 |
热电堆用于非接触式温度测量。测量的原理是使用基于硅技术的微型机械装置测量红外辐射。装置固有的直流电耦合特性曲线,不需要机械断路器就可进行操作。此技术可应用于多个市场。应用范围:温度计、微波炉、室内空调、烤面包机、电吹风、高温计、汽车环境控制、气体检测及应答检测产品。
红外温度传感器选型 |
|
TS105-4 红外温度传感器 |
|
电气连接:
|
PC板安装
|
类型:
|
红外温度传感器
|
特点:
|
尺寸小,安装方便 |
供电电源:
|
-
|
输出:
|
3.3±0.85 mV
|
精确度:
|
-
|
工作温度范围:
|
-20 …
+100°C
|
量程:
|
-20 …
+100°C
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS105-6 红外温度传感器 |
|
电气连接:
|
PC板安装
|
类型:
|
红外温度传感器
|
特点:
|
尺寸小,安装方便 |
供电电源:
|
-
|
输出:
|
6.0±1.7
mV
|
精确度:
|
-
|
工作温度范围:
|
-20 …
+100°C
|
量程:
|
-20 …
+100°C
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS105-1 红外温度传感器 |
|
电气连接:
|
PC板安装
|
类型:
|
红外温度传感器
|
特点:
|
尺寸小,安装方便 |
供电电源:
|
-
|
输出:
|
6.0±1.7
mV
|
精确度:
|
-0.45±0.08 %/K
|
工作温度范围:
|
-20~100℃
|
量程:
|
-20~100℃
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS105-2 红外温度传感器 |
|
电气连接:
|
PC板安装
|
类型:
|
红外温度传感器
|
特点:
|
尺寸小,安装方便 |
供电电源:
|
-
|
输出:
|
6.0±1.7
mV
|
精确度:
|
-
|
工作温度范围:
|
-20~100℃
|
量程:
|
-20~100℃
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS105-3红外温度传感器 |
|
电气连接:
|
PC板安装
|
类型:
|
红外温度传感器
|
特点:
|
尺寸小,安装方便 |
供电电源:
|
-
|
输出:
|
3.3±0.85 mV
|
精确度:
|
-
|
工作温度范围:
|
-20~100℃
|
量程:
|
-20~100℃
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS105-10 红外温度传感器 |
|
电气连接:
|
PC板安装
|
类型:
|
红外温度传感器
|
特点:
|
尺寸小,安装方便 |
供电电源:
|
-
|
输出:
|
6.0±1.7
mV
|
精确度:
|
-
|
工作温度范围:
|
-20 …
+100°C
|
量程:
|
-20 …
+100°C
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS118-4 红外温度传感器 |
|
电气连接:
|
PC板安装 |
类型:
|
红外温度传感器 |
特点:
|
尺寸小,安装方便 |
供电电源:
|
- |
输出:
|
4.4±1.1 mV
|
精确度:
|
- |
工作温度范围:
|
-20 … +100°C
|
量程:
|
跟处理电路相关(普通-20~100℃)
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS118-5 红外温度传感器 |
|
电气连接:
|
PC板安装 |
类型:
|
红外温度传感器 |
特点:
|
尺寸小,安装方便 |
供电电源:
|
- |
输出:
|
8.0±2.0 mV
|
精确度:
|
- |
工作温度范围:
|
-20 … +100°C
|
量程:
|
跟处理电路相关(普通-20~100℃)
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS118-10 红外温度传感器 |
|
电气连接:
|
PC板安装 |
类型:
|
红外温度传感器 |
特点:
|
尺寸小,安装方便 |
供电电源:
|
- |
输出:
|
8.0±2.0 mV
|
精确度:
|
- |
工作温度范围:
|
-20 … +100°C
|
量程:
|
跟处理电路相关(普通-20~100℃)
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
|
TS118-1 红外温度传感器 |
|
电气连接:
|
PC板安装 |
类型:
|
红外温度传感器 |
特点:
|
尺寸小,安装方便 |
供电电源:
|
- |
输出:
|
8.0±2.0 mV
|
精确度:
|
- |
工作温度范围:
|
-20~100℃
|
量程:
|
跟处理电路相关(普通-20~300℃)
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS118-2 红外温度传感器 |
|
电气连接:
|
PC板安装 |
类型:
|
红外温度传感器 |
特点:
|
尺寸小,安装方便 |
供电电源:
|
- |
输出:
|
8.0±2.0 mV
|
精确度:
|
- |
工作温度范围:
|
-20~100℃
|
量程:
|
跟处理电路相关(普通-20~100℃)
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
TS118-3 红外温度传感器 |
|
电气连接:
|
PC板安装 |
类型:
|
红外温度传感器 |
特点:
|
尺寸小,安装方便 |
供电电源:
|
- |
输出:
|
4.4±1.1 mV
|
精确度:
|
80V/W |
工作温度范围:
|
20~100℃ |
量程:
|
跟处理电路相关(普通-20~300℃)
|
典型应用:
|
无接触温度测量,移动物体温度测量,温度控制,火灾报警,气候控制系统,医疗仪器
|
|
|
|
TSEV01 红外温度传感器 |
|
电气连接:
|
PC板安装 |
类型:
|
红外温度传感器 |
特点:
|
尺寸小,安装方便,低成本
|
供电电源:
|
5VDC |
输出:
|
- |
精确度:
|
0.1℃ |
工作温度范围:
|
0~85℃ |
量程:
|
0~300℃ |
典型应用:
|
家庭,医疗,汽车,安全,工业
|
|
|
|
|

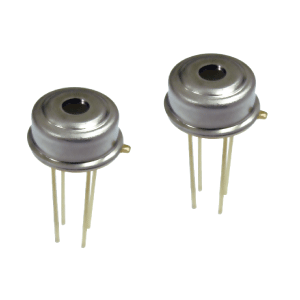

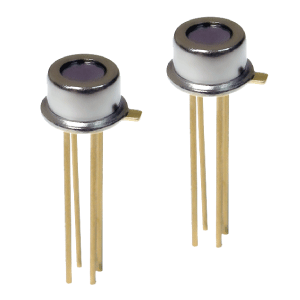

OTP537F2红外温度传感器
OTP537F2是一个典型的热电堆传感器的TO-5.该传感器由116
个热电偶单元串联在一个有效直径为545浮动微膜上面,用一个涂黑的表面吸收热红外辐射,从而引起输出端的电压响应.该传感器芯片是采用独特的前表面批量微细加工技术制造的,从而得到更小的尺寸和更快响应环境温度变化.
红外窗口是一个带通滤波器,有5微米带宽,并在
14μm截止.该传感器按比例地响应接收到的红外线辐射,具有恒定的信号反映其截止频率,这是由传感器热时间常数的毫秒范围限制的.
OTP537F2热电堆传感器的噪声性能接近约翰逊噪声限值,可通过计算串联电阻的欧姆数得出.可以通过用一个热敏电阻以一根引线接地,装在TO封装体内部得到环境温度参考值.
特征
非接触式温度检测
电压输出,便于记录信号
零功耗
检测温度范围宽
应用
医学中的应用:耳温计
家庭设施:微波炉,吹风机,安全系统,家庭安全,空调
行业应用:过程监测和控制,红外非接触式温度计
汽车上的应用:热传感系统
|
OTP538U红外温度传感器
OTP538U是一个典型的热电堆传感器的TO-46.该传感器由116
个热电偶单元串联在一个有效直径为545浮动微膜上面,用一个涂黑的表面吸收热红外辐射,从而引起输出端的电压响应.该传感器芯片是采用独特的前表面批量微细加工技术制造的,从而得到更小的尺寸和更快响应环境温度变化.
红外窗口是一个带通滤波器,有5微米带宽,并在
14μm截止.该传感器按比例地响应接收到的红外线辐射,具有恒定的信号反映其截止频率,这是由传感器热时间常数的毫秒范围限制的.
OTP538U热电堆传感器的噪声性能接近约翰逊噪声限值,可通过计算串联电阻的欧姆数得出.可以通过用一个热敏电阻以一根引线接地,装在TO封装体内部得到环境温度参考值.
特征
非接触式温度检测
电压输出,便于记录信号
零功耗
检测温度范围宽
应用
医学中的应用:耳温计
家庭设施:微波炉,吹风机,安全系统,家庭安全,空调
行业应用:过程监测和控制,红外非接触式温度计
汽车上的应用:热传感系统
|
|
|
红外测温仪专用菲涅尔透镜
型号:8160
焦距:12mm
距离比:8:1
距离:7m
尺寸:直径16mm |
型号:8200
焦距:20mm
距离比:6:1
距离:10m
尺寸:直径20mm |
型号:8201-9
焦距:20mm
距离比:6:1
距离:10m
尺寸:直径20mm |
型号:8208
焦距:8mm
距离比:6:1
距离:10m
尺寸:直径12mm |
型号:8222
焦距:20mm
距离比:6:1
距离:10m
尺寸:直径22mm |
型号:8280
焦距:28mm
距离比:8:1
距离:10m
尺寸:直径20mm |
型号:8360
焦距:36mm
距离比:12:1
距离:10m
尺寸:直径20mm |
型号:8034
焦距:20mm
角度:60°
距离:15m
尺寸:直径35mm |
型号:8222-3
焦距:20mm
距离比:
距离:10m
尺寸:直径22mm |
型号:8325
焦距:25mm
距离比:
距离:
尺寸:直径13mm |
|
|
|
|
|
|
|
医疗与工控 零件专区 |
|
发布日期: 2010-11-26 |
|
|
|
产品规格
|
.Resolution(Bits)—12bit
.Throughput Rate—105MSPS
.#Channel—2
.Supply Voltage—Multi(+3V, +5V)
.Pwr Diss—2.2W
.Interface—Par
.Ain Range—2.048 Vp-p
.SNR(dB)—67dB
.Package Type—LCC |
产品特性
|
.Channel-Channel Isolation, >80 dB
.AC-Coupled Signal Conditioning Included
.Gain Flatness up to Nyquist: < 0.2 dB
.Input VSWR 1.1:1 to Nyquist
.80 dB Spurious-Free Dynamic Range
.Two’s Complement Output Format
.3.3 V or 5 V CMOS-Compatible Output Levels
.0.850 W per Channel
.Industrial and Military Grade |
产品应用
|
.Ultra Sound
.Radar IF Receivers
.Phased Array Recivers
.Communications Recivers
.Secure Communications
.GPS Antijamming Receivers |
文字介绍
|

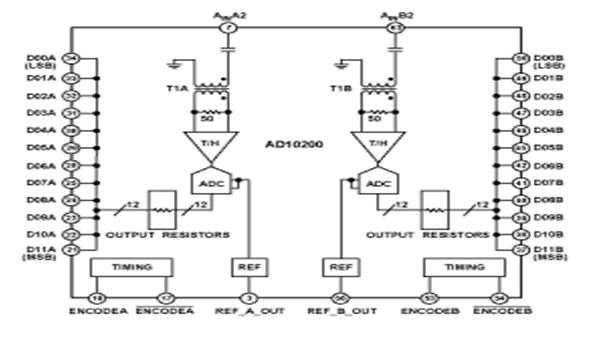

AD10200是一个完整的通道ADC解决方案,模块上的信号调节改善动态性能和完全匹配的信道至信道性能。
该模块包括两个宽动态范围的ADC。 每个 ADC有一个变压器耦合前端优化的直接中频采样。 该
AD10200具有采样保持(T / H)电路,并利用创新架构,实现 12位,105
MSPS的性能。
AD10200采用创新的高密度电路设计和激光微调薄膜电阻器网络来实现特殊的匹配和性能的同时,仍保持良好的隔离,并提供大量的电路板面积节省。
该 AD10200工作+5 V电源的仿真到数字的转换和+3.3 V数字电源的输出级。
每个通道是完全独立运作,允许独立编码和仿真输入。 |
|
|
|
|
产品规格
|
.Resolution (Bits)—16bit
.Throughput Rate—10MSPS
.# Channel—1
.Supply Voltage—Multi(+2.5, +5)
.Pwr Diss—150mW
.Interface—LVDS,Ser
.Ain Range—(2Vref) p-p
.SNR (dB)—91dB |
产品特性
|
.Throughput:
10 MSPS
.SNR: 91.5 dB
.16-bit no missing codes
.INL: ±0.45 LSB
.DNL: ±0.35 LSB
.SAR architecture No latency/no pipeline delay
.16-bit resolution with no missing codes
.Zero error: ±1LSB
.Differential input range: ±4.096 V |
产品应用
|
.Digital
imaging systems
— Digital X-ray
— Digital MRI
— CCD and IR cameras
.High speed data acquisition
.High dynamic range telecommunications receivers
.Spectrum analysis
.Test equipment |
文字介绍
|

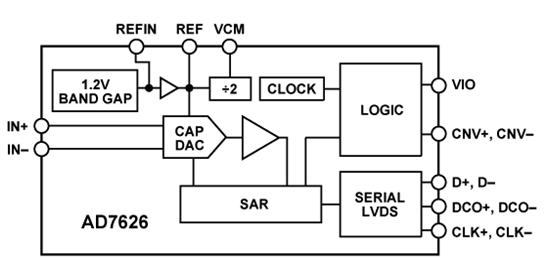

AD7626是一款16bit,10 MSPS,(SAR)为基础架构,仿真到数字转换器(ADC)。
SAR架构可以提供无与伦比的噪声性能(91.5 dB的SNR)和线性度(± 0.45
LSB的INL)。 在AD7626包含一个高速16bit采样
ADC,一个内部转换时钟,以及一个内部缓冲器。所有转换结果可在一个单一的LVDS接口输出,从而减少了外部硬件连接。在AD7626是采用
32Pin 5mm× 5 mm LFCSP封装,工作温度范围为 -40 ° C至+85 °
C的环境。 |
|
|
|
|
产品规格
|
.Single Supply Operation Vlotage—±2.25V ~± 18V
.Low supply current—750uA
.Operating Temp Range—-40 ~ +125
.Packages—8-Lead MSOP |
产品特性
|
.Low input
currents
.10 pA maximum input bias current (B Grade)
.0.6 pA maximum input offset current (B Grade)
.High CMRR
.100 dB CMRR (minimum), G = 10 (B Grade)
.80 dB CMRR (minimum) to 5 kHz, G = 1 (B Grade)
.Excellent ac specifications and low power |
产品应用
|
.Medical
instrumentation
.Precision data acquisition
.Transducer interfaces |
文字介绍
|

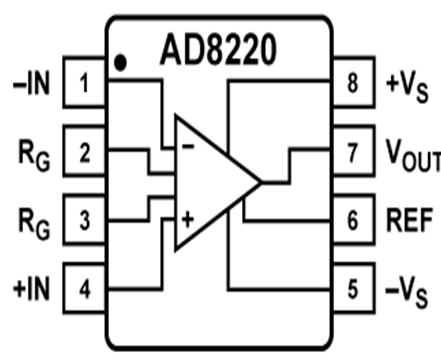

ADI推出新型JFET输入的仪表放大器AD8220。该组件能增加专线和可携式心电图(ECG)、脑电图(EEG)和其它病人监视设备的讯号检测。其封装尺寸小,有利于医疗设备设计者透过释放出空间来增加ECG和EEG通路密度。高通路密度的监视设备使医疗专业人员能量测更多点的非常微弱讯号,如心脏脉搏和大脑活动。
此外,AD8220工作在低压单电源,耗流仅700uA,适合用在可携式病人监视系统。该产品的输入偏置电流低至4pA,可为精密仪表提供讯号源误差。在10kHz
(G=1)时,AD8220的CMRR为80dB,而同类产品只有72dB,并且仅能保证频率低于200Hz,具有极低的输入偏置电流和更高的CMRR。
高CMRR由于抑制了人体其它部位的电噪声而屏蔽了外界来的干扰讯号。低输入偏置和高CMRR特色也使得AD8220适合于产业自动化应用,如静电计和其它在电噪声环境中必须要测量极低电流的精密仪表系统。AD8220仪表放大器具有结场效应晶体管(JFET)输入,可程序的输入偏置电流最大为20pA,典型值为4pA。
产品整个温度内的输入偏置电流为1nA,输入失调电压温度漂移为2uV/℃。AD8220的轨到轨输出允许设计者改善动态范围。此外,AD8220的80dB
CMRR(G=1)不仅保证了所监视的讯号,而且也抑制了不必要的共模讯号。 |
|
|
|
|
产品规格
|
.Single Supply Operation Vlotage—±2.3V ~± 18V
.Low supply current—1mA
.Operating Temp Range—-40 ~ +85
.Packages—8-Lead SOIC_N |
产品特性
|
.Easy to use
.Available in space-saving MSOP
.Gain set with 1 external resistor (gain range 1
to 1000)
.Wide power supply range: ±2.3 V to ±18 V
.80 dB minimum CMRR to 10 kHz ( G = 1)
.825 kHz, –3 dB bandwidth (G = 1)
.2 V/μs slew rate |
产品应用
|
.Weigh scales
.Industrial process controls
.Bridge amplifiers
.Precision data acquisition systems
.Medical instrumentation |
文字介绍
|
AD8221是一款增益可编程、高性能仪表放大器,在业界同类产品中,其相对于频率的共模抑制比(CMRR)最高。当今市场上,仪表放大器的CMRR在200
Hz时会衰减。与之相比,在G = 1、频率最高为10
kHz时,AD8221所有等级产品的CMRR均保持最低为80
dB。相对于频率的高共模抑制比(CMRR)使得AD8221可以抑制宽带干扰和线性谐波,从而大大简化了滤波要求。可能的应用包括精密数据采集、生物医学分析和航空航天仪器。
低电压失调、低失调漂移、低增益漂移、高增益精度和高共模抑制比特性,使这款器件成为要求具备最佳直流性能应用(如桥式信号调理)的绝佳选择。
可编程增益赋予用户设计灵活性。通过一个电阻,可在1至1000范围内设置增益。AD8221可以采用单电源或双电源供电,特别适合输入电压为±10
V的应用。 |
|
|
|
|
产品规格
|
.Single Supply Operation Vlotage—1.8V ~ 5.5V
.Low supply current—40uA
.Operating Temp Range—-40 ~ +125
.Packages—8-Lead MSOP,WLCSP |
产品特性
|
.Low power: 40
μA supply current (maximum)
.Low input currents
.1 pA input bias current
.0.5 pA input offset current
.High CMRR: 110 dB CMRR, G = 100
.Space-saving MSOP
.Zero input crossover distortion |
产品应用
|
.Medical
instrumentation
.Low-side current sense
.Portable devices |
文字介绍
|
ADI发表最小且最低功率的AD
8235仪表放大器(in-amp),据称该精巧的仪表放大器可使产品设计的电池使用时间延长50%,可有效实现掌上型医疗装置与活动监控医疗产品。
结合了超低功耗,且尺寸超小的AD
8235仪表放大器,对于讲求电源效率与可移植性、轻量化的医疗装置,以及消费性的健康相关产品十分具有效益,包括家庭用心电图ECG监视器、输液帮浦(infusion
pumps)和活动监测医疗装置等。这些装置除了可大幅改善病患的舒适度,同时也为医疗院所提供了持续且可信任的病患监测数据。
AD 8235的尺寸为1.6mmx2.0mm,只有同性质仪表放大器产品的三分之一大小。AD
8235能够在1.8V(最小)以及5.5V(最大)的电源供应下运作,而且只消耗40微安培(最大)的电流,适用于其它低功率的应用领域,包括消费性健康产品以及工业用压力与低阶电流感测量测设备等。这些应用领域同时也能够利用该仪表放大器的6毫微安培(nanoamp)关机电流与40微微安培(picoamp)偏压电流的优点。
AD
8235具有宽广电源供应范围,而可省去额外的电源供应需求。对于许多以电池供电的可携式应用装置所需要的低电压作业而言,该仪表放大器的宽广共模输入电压范围(在5V与1.8V的电源供应下,分别为4V与1.4V)是相当重要的。86dB(增益为5)的高共模拒斥比(CMRR)能够有效的消除共模干扰。 |
|
|
|
|
产品规格
|
.Resolution (Bits)—12bit
.Throughput Rate—65MSPS
.Supply Voltage—Single(+1.8),Multi(+1.8Anlg,
+1.8Dig)
.Pwr Diss—510mW
.# Channel—4
.Interface—LVDS,Ser
.Ain Range—2 V p-p
.SNR (dB)—70dB
.Pkg Type—CSP |
产品特性
|
.4 ADCs
integrated into 1 package
.119 mW ADC power per channel at 65 MSPS
.SNR = 70 dB (to Nyquist)
.ENOB = 11.3 bits
.SFDR = 82 dBc (to Nyquist)
.Excellent linearity DNL = ±0.3 LSB (typical)
INL = ±0.4 LSB typical)
.Serial LVDS (ANSI-644, default)
Low power, reduced signal option (similar to
IEEE 1596.3) |
产品应用
|
.Medical
imaging and nondestructive ultrasound
.Portable ultrasound and digital beam-forming
systems
.Quadrature radio receivers
.Diversity radio receivers
.Tape drives
.Optical networking
.Test equipment |
文字介绍
|
AD9228是一款四组,12位,40/65
MSPS的模拟转数字转换器(ADC),带有一个片上采样和保持电路设计的低成本,低功耗,小尺寸和易使用性。
该产品的转换率高达 65 MSPS和优化杰出的动态性能和低功耗的应用。
该 ADC要求采用 1.8 V单电源供电以及LVPECL - /
CMOS-/LVDS-compatible采样速率时钟充分发挥其工作性能。
该 ADC自动采样率乘以相应的时钟的LVDS串行数据速率。
数据时钟输出(DCO)的用于捕获数据的输出和帧时钟输出(FCO)的一个新的信号输出字节提供。 。
该
ADC包含几个功能,可最大限度地提高灵活性和最低的系统成本,如可编程时钟和数据对齐和可编程数字测试模式生成。
AD9228可在符合RoHS标准的48引脚 LFCSP封装。 它是工作在工业温度范围为 -40
° C至+85 ° C |
|
|
|
|
产品规格
|
.Resolution (Bits)—12bit
.Throughput Rate—12bit
.# Chan—8
.Supply V—Multi(+1.8An,+3An,+1.8D)
.Interface—LVDS,Ser
.Ain Range—: 733 mV p-p,550 mV p-p,367 mV p-p
.SNR (dB)—65dB
.Pkg Type—QFP |
产品特性
|
.8 channels of
LNA, VGA, AAF, and ADC
.Low noise preamplifier (LNA) - See data sheet
for additional information
.Variable gain amplifier (VGA) - See data sheet
for additional information
.Antialiasing filter (AAF) - See data sheet for
additional information
.Analog-to-digital converter (ADC) - See data
sheet for additional information
.Includes an 8 × 8 differential crosspoint
switch to support continuous wave (CW) Doppler
.Low power, 195 mW per channel at 12 bits/40
MSPS (TGC) |
产品应用
|
.Medical
imaging/ultrasound
.Automotive radar |
文字介绍
|
AD9272是专为低成本,低功耗,小尺寸和易用性而设计。
它包含8个通道的低噪声前置放大器(LNA)的可变增益放大器(VGA),抗混迭滤波器(AAF)和12位,10
MSPS的80 MSPS的模拟数字转换器(ADC)。
每个通道具有一个可变增益范围为 42分贝,完全差分信号路径,主动输入前置放大器终端,最大增益达
52分贝,和一个转换速率高达 80 MSPS的ADC。
LNA可以透过 SPI接口选择单端至差分的增益。
LNA的输入参考噪声电压的典型0.75nV/√Hz的在增益为
21.3分贝,并联合输入参考噪声电压的整个信道为 0.85nV/√Hz的最大涨幅。
假设噪声带宽为 15 MHz(NBW)和21.3分贝 LNA增益,输入信噪比为 92分贝。 |
|
|
|
|
产品规格
|
.INL: ±0.025% of Reading ±1ppm of FSR
.Ultra Low noise ( down to 0.4fC (2500e-) )
.Up to 24 bit resolution
.Up to 20ksps (50μs integration time) |
产品特性
|
.128 Channel
low level currents- to-digital converter
.Simultaneous Sampling
.User adjustable full-scale range |
产品应用
|
计算机断层扫描仪 |
文字介绍
|
ADAS1128是一个
128信道,电流仿真到数字转换的ADC。
它包含128个低功耗,低噪声,低输入电流积分,同时采样保持器和两个高速,高分辨率ADC的采样率和可配置的分辨率高达
24bit。
所有转换结果输出由单路LVDS接口输出减少了外部硬件及PCB layout的空间。 |
|
|
|
|
产品规格
|
.Single Supply Operation Vlotage—3.3V or 5V
.Low supply current—8mA
.Operating Temp Range—-40 ~ +105
.Packages—16-Lead SOIC_W |
产品特性
|
.USB 2.0
compatible
.Low and full speed data rate: 1.5 Mbps and 12
Mbps
.Bidirectional communication
.Short-circuit protection for xD+ and xD− lines
.3.3 V and 5 V (dual mode power configuration)
operation
.IEC 60601-1: 125 V rms (reinforced)
.IEC 60950-1: 380 V rms (reinforced) |
产品应用
|
.Medical
instrumentation
.Industrial process controls |
文字介绍
|
ADI发窗体电路通用串行总线隔离器ADuM 4160
USB,能够简化关键系统中医疗与工业设备隔离型USB埠的设计。USB端口为外围装置与计算机的链接和断开提供了标准化而且直接的方式,且无需关闭或是重新启动系统。
ADuM 4160
USB隔离器采用ADI的iCoupler数字隔离技术,具有5kV的均方根(rms)医疗等级隔离功能、逆流短路保护功能(upstream
short-circuit
protection)、以及完全隔离的1.5Mbps与12Mbps数据速率(IEC
60601-1医疗安全认证进行中)。该组件与USB
2.0兼容,只需要现有数据隔离方式所需成本与复杂度的一小部份就能够提供完全隔离的USB功能,同时可以为医疗与产业设计工程师降低产品成本高达25%,使尺寸缩小达到50%,并且使开发时间缩减数月至数周。
ADuM
4160以ADI的iCoupler技术为基础,又结合了高速CMOS(互补式金属氧化半导体)以及芯片级的微变压器技术,这使其能够很轻易地被整合至低速与高速的USB兼容系统当中。该组件可以藉由内部的稳压器在5V的USB电源供应下运作,或是由系统供电的3.3V下运作。ADuM
4160也能够提供对于增强(pull-up)电阻器的隔离型控制,使外围装置能够控制链接的时序。该组件的低闲置电流(最大2mA)使得暂停(suspend)状态的需求得以省去。
ADI经过认证的iCoupler技术被布建的通道数已超过两亿五千万个,此技术乃是以芯片级变压器为基础,而非以光耦合器中所具有的LED以及光电二极管为主。变压器可以支持较高的数据速率,消耗较少的电力,而且在使用寿命方面比LED和光电二极管更为稳定。
藉由将变压器以晶圆级的制程直接制作在芯片当中,使得iCoupler通道可以在低成本的状态下彼此相互整合,或是与其它的半导体功能加以整合。iCoupler变压器乃是由CMOS与金质金属层所形成的平面结构。位于金质层底下具有高击穿性的聚亚胺层,可以将顶部的变压器线圈与底部隔离开来。CMOS电路链接至顶端线圈以及底部线圈,可以在每个变压器与其外部讯号之间提供链接的接口。
ADI的ADuM 5000 1/2W隔离型直流对直流转换器可以用来对ADuM 4160
USB隔离器的二次侧提供隔离型电源。其它的搭配零件还包括有ADSP BF535
Blackfin嵌入式处理器/数字信号处理器(DSP)以及ADG
790低电压CMOS多媒体开关。 |
|
|
|
|
产品规格
|
.Single Supply Operation Vlotage—3.3V or 5V
.Low supply current—9mA
.Operating Temp Range—-40 ~ +105
.Packages—16-Lead SOIC_W |
产品特性
|
.UL
recognition
.5000 V rms for 1 minute per UL1577
.CSA Component Acceptance Notice #5A
.IEC 60950-1: 600 V rms (reinforced)
.IEC 60601-1: 250 V rms (reinforced)
.Regulated 3.3 V or 5 V output
.Up to 500 mW output power |
产品应用
|
.RS-232/RS-422/RS-485 transceivers
.Medical isolation
.AC/dc power supply startup bias and gate drives
.Isolated sensor interface |
文字介绍
|
ADuM640x
四通道隔离器系列包括 ADuM6400、ADuM6401、ADuM6402、ADuM6403 和
ADuM6404 数字隔离产品。这些四通道隔离器具备 5kV rms 医用隔离等级(IEC
60601-1认证正在进行中),以及不同信道配置和数据速率的四个独立隔离通道。片上
isoPower 隔离 DC/DC 转换器支持 5.0 V 或3.3 V 工作,可提供高达
500 mW 的稳压隔离电源。在低功耗隔离设计中这就可省去独立的隔离 DC/DC
转换器。ADuM640x 还具备过热关断特性,可确保安全工作。欲了解详情,请访问
http://www.analog.com/pr/ADuM640x。
增强型系统级 ESD(静电放电)保护以及 5kV rms 医用隔离等级(IEC
60601-1认证正在进行中)的 ADuM440x
系列四信道数字隔离器现在也可供货。ADuM440x
系列包括信道配置各不相同的ADuM4400、ADuM4401 和 ADuM4402
数字隔离产品。
已有超过2.5亿个隔离通道采用了 ADI 公司的经过验证的 iCoupler
技术,该项技术基于芯片级变压器,而不是光电耦合器中所采用的 LED
和光电二极管。与之相比,芯片级变压器支持更高的数据速率和更低的功耗,且更加稳定。通过采用晶圆级工艺直接在芯片上制作变压器,iCoupler
可以在低成本条件下实现多信道及其它半导体功能集成。iCoupler
变压器采用平面结构,在晶圆钝化层上使用 CMOS 金属和金构成。金层下有一个高击穿的聚
亚胺层,将顶部的变压器线圈和底部线圈隔离开来。连接顶部线圈和底部线圈的 CMOS
电路为每个变压器及其外部信号之间提供接口。
iCoupler 数字隔离器用于变压器之间的隔离与数据驱动。ADI 公司的 isoPower
DC/DC
转换器基于相同的芯片级变压器技术,但isoPower不传输数据,而是采用开关、整流器和稳压器生成与数据信道相同的隔离电源。 |
|
|
|
|
产品规格
|
.MCU base is Cortex-M3 and Pin-to-pin
Compatibility between SAM3S and SAM7S MCUs
.Operation Vcc is from 1.62V to 3.6V
.Support ATMEL Capacitive Touch and its Qtouch
Library |
产品特性
|
.Support I²C
x2, SPI x3, UART x4,10-bit ADC, 10-bit DAC and
16-bit PWM x4
.Its PLL(Phase Locked Loop) can up to 103Mhz
.Support POR(Power-on-Reset), WatchDog and
BOD(Brown-out Detector) |
产品应用
|
Medical and
Industrial |
文字介绍
|
SAM3N
系列是爱特梅尔以高性能32位 ARM Cortex-M3 RISC 处理器为基础的 Flash
微控制器系列的成员。全新 ARM-based
微控制器系列具有高处理能力与大量功能特性,如系统控制、传感器接口、64k至256kByte闪存选项、连接能力和用户接口支持等。这些组件嵌入
了丰富的外围功能集,包括ADC/DAC、多达16个定时器和4个支持ISO7816
标准的UART。
该系列是针对消费性、工业控制、计量、玩具、医疗、测试和测量、802.15.4无线网络,以及计算机、手机与游戏外围等应用的通用型微控制器,具有高性能、低功
耗、可扩展内存、低接脚数、可选封装及支持电容器式触控的优势。SAM3N提供1.62V至3.6V的更大供电电压范围,提供真正的1.8V运作,而且工作模式下功耗/MHz仅为0.86mW。在实时频率(RTC)执行的1.8V待机模式下,耗电量更可降至1.9uA。 |
|
|
|
|
产品规格
|
BMA023 |
产品特性
|
尺寸:3*3*0.9mm
分辨率: 10bit |
产品应用
|
计步器 |
文字介绍
|
量程:
1/1.5/2/3/4/8/16g
功耗: 工作时,650μA;
待机时,仅0.5μA
接口: SPI / IC²
工作温度: -40℃ ~ +85℃
源自具有20年MEMS经验的德国BOSCH Sensortec.
与BMA150一样,同样是10bit高分辨率产品,性价比更高. |
|
|
|
|
产品规格
|
BMA150 |
产品特性
|
尺寸:3*3*0.9mm
分辨率:10bit |
产品应用
|
计步器 |
文字介绍
|
量程: 2/4/8g
功耗: 工作时,仅200μA;
待机时,仅1μA
接口: SPI / IC²
工作温度: -40℃ ~ +85℃
源自具有20年MEMS经验的德国BOSCH Sensortec.
其高精度的特性, 并自带温度检测(Temperature Detection) 和
自由落体检测功能(Free-Fall-Detection). Bosch 提供高精度的记步算法,
保证准确率高达95%以上. |
|
|
|
|
产品规格
|
BMP085 |
产品特性
|
尺寸:5*5*1.2mm |
产品应用
|
大气压检测 |
文字介绍
|
范围:
300…1100hPa
电压: 1.8 ~ 3.6v
接口: IC²
功耗: 工作, 仅5μA;
待机, 仅0.1μA(25℃)
BMP085是一款高精度,超低能耗的压力传感器.绝对精度最低可以达到0.03hPa,且耗电极低.其采用强大的8-pin陶瓷无引线芯片承载(LCC)超薄封装.目前应用于高阶存储设备,进行实时环境温度检测,或根据检测终端设备大气压力变化,从而触发其它应用. |
|
|
|
|
产品规格
|
MRF24WB0MA |
产品特性
|
•IEEE Std.
802.11-compliant RF Transceiver
•Serialized unique MAC address
•Data Rate: 1 and 2 Mbps
•IEEE Std. 802.11b/g/n compatible
•Small size: 21mm x 31mm 36-pin Surface Mount
Module Single operating voltage: 2.7V-3.6V (3.3V
typical)
•Temperature Range: 0° C to +70° C Commercial
•Simple, four-wire SPI interface with interrupt
•Low-current consumption:
-RX mode – 85 mA (typical)
-TX mode – 154 mA (+10 dBm typical)
-Sleep – 250 μA (typical)
-Hibernate – <0.1 μA (typical) |
产品应用
|
Utility and
Smart Energy
•Consumer Electronics
•Industrial Controls
•POS Terminals
•Medical, Fitness, and Healthcare
-Glucose Meters
-Fitness Equipment
-Patient Asset Tracking |
文字介绍
|
MRF24WB0MA is
an agency certified IEEE 802.11 Wi-Fi radio
transceiver module. The MRF24WB0MA has an
integrated PCB antenna, matching circuitry, and
supports Wi-Fi with the free TCP/IP protocol
stack. The MRF24WB0MA Module connects to
hundreds of PIC® microcontrollers via a 4-wire
SPI interface and is an ideal solution for
low-power, low data-rate Wi-Fi sensor networks,
home automation, building automation and
consumer applications. |
|
|
|
|
产品规格
|
LPC32xx |
产品特性
|
•ARM926EJS
processor, running at CPU clock speeds up to 266
MHz.
•Vector Floating Point (VFP) coprocessor.
•32 kB instruction cache and 32 kB data cache.
•Up to 256 kB of Internal SRAM (IRAM).
•Selectable boot-up from various external
devices: NAND flash, SPI memory, USB,UART, or
static memory. •LCD controller supporting both
STN and TFT panels, with dedicated DMA
controller. Programmable display resolution up
to 1024 × 768. |
产品应用
|
•Consumer
•Medical
•Industrial
•Network control |
文字介绍
|
The
LPC3220/30/40/50 embedded microcontrollers were
designed for low power, high performance
applications. NXP achieved their performance
goals using a 90 nanometer process to implement
an ARM926EJ-S CPU core with a vector floating
point co-processor and a large set of standard
peripherals including USB On-The-Go. The
LPC3220/30/40/50 operates at CPU frequencies of
up to 266 MHz. |
|
|
|
|
产品规格
|
LPC11xxL |
产品特性
|
•2-10x higher
performance than 8/16-bit MCUs
•40-50% smaller code size than 8/16-bit MCUs
•Very low active power 130uA/MHz
•Starting at $0.65 * |
产品应用
|
•eMetering
•Lighting •Alarm systems
•White goods |
文字介绍
|
The
LPC1111/12/13/14 are a ARM Cortex-M0 based,
low-cost 32-bit MCU family, designed for
8/16-bit microcontroller applications, offering
performance, low power, simple instruction set
and memory addressing together with reduced code
size compared to existing 8/16-bit
architectures. The LPC1111/12/13/14 operate at
CPU frequencies of up to 50 MHz. |
|
|
|
|
产品规格
|
‧
Symbol Parameter Conditions Min Typ Max Unit
‧ Supply voltage: Min: 8V Typ:14.4V Max:35 V
‧ Supply current (off state; Tj < 85 °C; VP =
14.4 V ) Typ:2uA , Max:10 uA
‧ Total quiescent current (Operating mode; no
load, snubbers and filter connected) Typ: 90mA ,
Max: 120mA |
产品特性
|
‧
High-efficiency ,Low quiescent current
‧ Operating voltage from 8 V to 35 V
‧ Two 4 W/2 W capable BTL channels or one 1 W
capable BTL channel
‧ Differential inputs
‧ I2C-bus mode with 15 I2C-bus
addresses or non-I2C-bus mode
operation
‧ Clip detect
‧ Independent short circuit protection for each
channel
‧ Advanced short circuit protection for load,
GND and supply
‧ Load dump protection
‧ Thermal foldback and thermal protection
‧ DC offset protection
‧ Selectable AD or BD modulation
‧ Parallel channel mode for high current drive
capability
‧ No ‘pop noise’ caused by DC output offset
voltage
‧ I2C-bus mode:
—Qualified in accordance with AEC-Q100
‧I2C-bus controlled dual channel 135
W/4Ω, single channel 250 W/2Ω class-D power
amplifier with load diagnostics |
产品应用
|
Car Audio ,
Car CD/DVD |
文字介绍
|
The TDF8599A
is a dual Bridge-Tied Load (BTL) car audio
amplifier comprising an NDMOST-NDMOST output
stage based on SOI BCDMOS technology. Low power
dissipation enables the TDF8599A
high-efficiency, class-D amplifier to be used
with a smaller heat sink than those normally
used with standard class-AB amplifiers. |
|
|
|
|
产品规格
|
.
OV6930 1.8mm 400x400 analog,8-pin CSP3 package
. 400x400 pixel array
. 3300 mV/lux-sec sensitivity
. Patent pending 2-wire analog output up to
30fps
. SCCB interface control
. 1/10" optical format |
产品特性
|
.Automatic/manual control of AEC and AGC
.On-chip phase lock loop (PLL)
.Low power consumption |
产品应用
|
Medical
endoscope |
文字介绍
|
OV6930 offers
an image array capable of operating up to 30
frames per second (fps) in 400 x 400 HVGA or 60
fps in 400 x 200 resolution, with simplified
exposure control programmable through the SCCB
interface. OmniVision's image sensors leverage
proprietary technology to improve image quality
by reducing or eliminating common
lighting/electrical sources of image
contamination, such as fixed pattern noise and
smearing, to produce a clean, fully stable,
color image. No other image sensor on the market
offers high performance and sensitivity in such
a small form factor. |
|
|
|
|
产品规格
|
‧
DIGITALLY PROGRAMABLE GAINS: G=1, 10, 100V/V
‧ LOW GAIN ERROR: ±0.05% max, G=10
‧ LOW OFFSET VOLTAGE DRIFT:2µV/°C
‧ LOW QUIESCENT CURRENT: 2.6mA |
产品特性
|
‧ The PGA103’s
high speed circuitry provides fast settling
time, even at G=100 (8µs to 0.01%).
‧ Bandwidth is 250kHz at G=100, yet quiescent
current is only 2.6mA.
It operates from ±4.5V to ±18V power supplies. |
产品应用
|
‧ DATA
ACQUISITION SYSTEMS
‧ GENERAL PURPOSE ANALOG BOARDS
‧ MEDICAL INSTRUMENTATION |
文字介绍
|
The PGA103 is
a programmable-gain amplifier for general
purpose applications. Gains of 1, 10, or 100 are
digitally selected by two CMOS/TTL-compatible
inputs.
The PGA103 is ideal for systems that must handle
wide dynamic range signals. The PGA103’s high
speed circuitry provides fast settling time,
even at G=100 (8ms to 0.01%). Bandwidth is
250kHz at G=100, yet quiescent current is only
2.6mA. It operates from ±4.5V to ±18V power
supplies. |
|
|
|
|
产品规格
|
‧
3 to 28V input range
‧ Compliant with Intel IMVP6+ Specification
‧ Optimized Efficiency at Light & Heavy Loads
‧ Selectable 200/300/400/500 kHz emulated fixed
frequency
‧ Integrated Boost Diode |
产品特性
|
‧ Supports
multiple battery configurations
‧ Single chip includes output power monitor
‧ Extends battery life to save energy
‧ Smaller form factor designs and reduced
capacitor component cost
‧ Lower ripple, better EMI control than hysteric
solutions |
产品应用
|
IPC |
文字介绍
|
The TPS51610
is a fully Intel-compliant single-phase
synchronous buck controller with integrated gate
drivers designed for use in low-power CPUs and
Intel integrated Graphics solutions for IMVP-6+
generation notebook systems. Advanced control
features such as D-CAP architecture and OSR
overshoot reduction provide fast transient
response, lowest output capacitance and high
efficiency. The TPS51610 DAC provides the 5-bit
graphics "render" VID. The TPS51610 provides the
full compliment of IMVP6+ I/O including VR_TT,
and PMON. Adjustable control of VCORE slew rate
and voltage positioning round out the IMVP6+
features. In addition, the TPS51610 includes two
high-current FET gate drivers to drive external
N-channel FETs with low switching loss. |
|
|
|
|
产品规格
|
‧
ESD Protection for RS-232 Bus Pins
— ±15-kV Human Body Model (HBM)
— ±8 kV (IEC61000-4-2, Contact Discharge)
— ±15 kV (IEC61000-4-2, Air-Gap Discharge)
‧ Meets or Exceeds the Requirements of TIA/EIA-232-F
and ITU v.28 Standards
Operates With 3-V to 5.5-V VCC Supply
Operates up to 250 kbit/s |
产品特性
|
‧ Two Drivers
and Two Receivers
‧ Low Supply Current . . . 300 µA Typ
‧ External Capacitors . . . 4 × 0.1 µF
‧ Accepts 5-V Logic Input With 3.3-V Supply
‧ Pin Compatible to Alternative High-Speed
Device (1 Mbit/s) |
产品应用
|
‧ Qualified
for Automotive Applications
‧ Car CUP board |
文字介绍
|
The TRS3232E
device consists of two line drivers, two line
receivers, and a dual charge-pump circuit with
±15-kV IEC ESD protection pin to pin
(serial-port connection pins, including GND).
The device meets the requirements of TIA/EIA-232-F
and provides the electrical interface between an
asynchronous communication controller and the
serial-port connector. The charge pump and four
small external capacitors allow operation from a
single 3-V to 5.5-V supply. The devices operate
at data signaling rates up to 250 kbit/s and a
maximum of 30-V/µs driver output slew rate. |
|
|
|
|
|
