倒计时模块说明书( Ver1.0 )



    微电脑倒计时模块 , 包含中文 LCD 显示屏及 32768Hz 振荡电路,具有以下优势和特点:
1 .超强抗干扰能力,使用了看门狗,电压侦测,内存纠错等措施。
2 .智能手动键盘锁,防止无关人员恶意非法修改定时程序
3 .超宽的时间设定范围,从 1 秒到 99 小时 59 分 59 秒自由设定(精确定时到 1 秒)。
4 . 在输出口开启状态时, LCD 屏内有“ ”符号显示,是输出指示标志;当输出口关闭后,“ ”符号消失。
5 .模块输出端口与外围 pcb 板有两种连接方式选择:大焊盘式连接方式或者 SIP 排线连接方式

    模块具有以下三种工作模式,分别适用于不同场合的控制要求:
1. 只需设定一个开启工作的时间,让用电器工作设定的时间后自动关闭;例如限时充电 8 小时等;
2. 只需设定一个停机的时间,让用电器延时设定的时间后自动开启运行;例如设备停机保护,预热 3 分钟后开机等;
3. 同时设定一个开启工作的时间和一个停机的时间,让用电器循环运行;例如排气抽风,每隔 1 个小时让风机运行 5 分钟等;

一、 主要技术指标
1. 工作电压: 3V                               2. 静态耗电流:小于或等于 30uA
3. 时间设定范围:1 秒~23 小时 59 分 59 秒     4. 工作温度: -20 度 ~ +60 度
5. 存储温度:-25 度~+80 度                    6. 计时误差 :±0.5 秒 / 天
7.输出口驱动电流:2mA

二、模块外观尺寸图

三、操作方式

§ 定时状态设定 / 调整
1 .在待机停止状态按 [ 定时 ] 键进入时间设置状态 , 显示 [ 开 XX : XX : XX], 格式为 [ 时:分:秒 ] ,表示设定用电器的工作时间,按如下键进行修改设定。
2 .按 [ 小时 ] 键时可调整定时之小时。
3 .按 [ 分钟 ] 键时可调整定时之分钟。
4 .按 [ 秒 ] 键时可调整定时之秒。
5 .按 [ 清零 ] 键时会将该定时取消,显示为 [00 : 00 : 00] 。
6 .再次按 [ 定时 ] 键显示 [ 关 XX : XX : XX], 同理可设置用电器关闭(休息)的时间长度,设置完毕再次按 [ 定时 ] 键返回待机界面。
7 .在待机界面按 [ 运行 / 停止 ] 键即可控制系统运行或停止。运行时可见时钟执行倒计时走时。
§ 键盘锁操作:在待机界面下,长按“清零”键 3 秒钟以上,会解除或启动键盘锁;上锁后 LCD 屏内会有“ ”符号显示,解锁后“ ”符号消失。
§ 模式的解释: 如果只设定了开机时间(关机的时间设为 0 ),就是模式 1 ,执行工作一段时间后就关机。
如果只设定了关机时间(开机的时间为 0 ),就是模式 2 ,执行延时一段时间后就开机。
如果开机,关机的时间都设置了,那就是模式 3 循环工作了。

四、工作原理

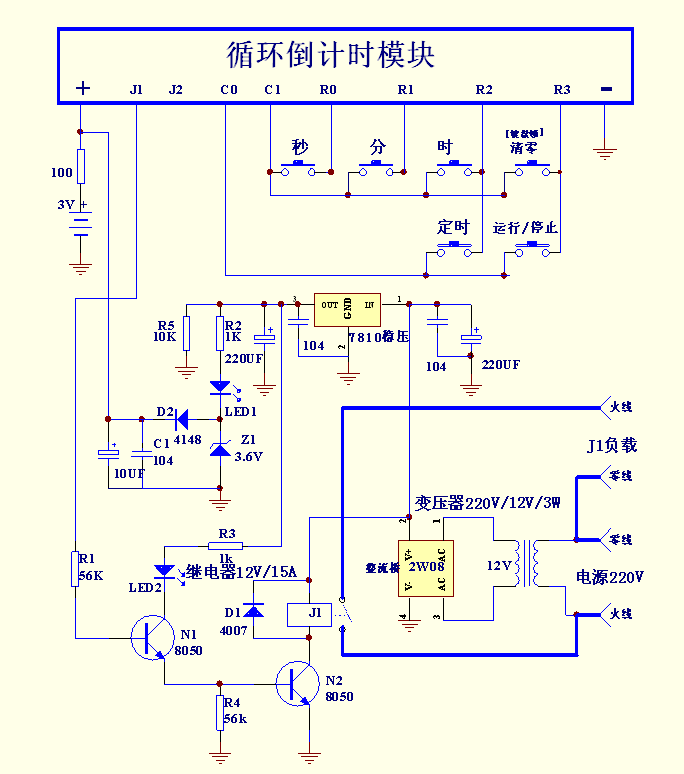

    典型的电路如下图所示,模块 J1 端口输出的开关信号通过三极管 N1.N2 等元件构成的放大电路放大后驱动继电器 J1 ,在开启的状态时, J1 端口输出高电平,继电器吸合;在关闭的状态时 ,J1 端口输出低电平,继电器释放。红 LED.R2.D2 等元件构成的降压电路为模块提供 3V 工作电源,红 LED 兼作电源指示,绿 LED 为开启输出状态指示。
