TX982微波感应控制器

    本产品利用微波多普勒技术,在有效空间内建立电场,当有人或活动物体进入电场后,会产生反射回波,经电子线路混频后检出极微弱的移频信号,此信号经单片机处理后,可输出控制电平,进而驱动报警器和其他电器工作。

    在电路中采用了高达2.4GHz频率的高频振荡器,使得本机天线体积更小,且建立的电场更加狭窄,减少了多余空间。并且采用了微波检测专用微处理器,它能够对输入信号进行脉频和脉宽处理,对小动物,远距离的树木,高频通讯

信号,远距离的闪电和电器开关产生的干扰予以排除,是以往红外线,超声波,热释电元件组成的报警电路以及常规微波电路所无法比拟的,是目前用于安全防范和自动监控的最佳产品。

    微处理器的主频时钟为16KHz ,当初次加电时系统将锁闭60~90秒,其间完成微处理器的初始化,并建立电场,这时红色指示灯LED闪亮,初始化后LED熄灭,系统自动进入检测状态,当有移动信号时,将有约5秒的输出(可根据用户的要求定制),并有LED指示灯做同步显示,输出形式为电压方式,有输出时为高电平(7V以上),静态时为低电平。

    TX982的外型见图1,面板上设置有灵敏度调节孔,使得监控距离在5米范围内可调,其顺时针转动距离变近,逆时针转动距离变远,LED用来指示TX982的工作状态,双芯屏蔽线用于连接电源和负载。其中红色线接电源正极,白色线接输出,铜网接电源负极。

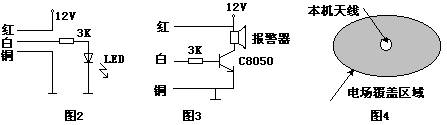

    控制器的工作电压:12~15V,静态耗电量:5mA左右,输出为电压形式,基本应用电路请见图2,图3的电路可带动各种直流继电器。

    TX982的监控范围示意图见图4,产品的有效检测半径为5米范围内可调,非常适合在仓库,商场,展厅和金融部门等等场合使用,具有安装隐蔽,监控范围大,系统成本低的特点。为方便操作,应使用我厂的TXC系列或TX315B系列无线遥控器对TX982进行设防控制。



   应用TX982时需注意的有关事项:

1,尽量远离高频磁场较强的地方。

2,使用时应注意电波的穿墙能力,以防隔墙有人而造成误报。

3,当TX982与无线发送装置配套使用时应注意解决其干扰问题。
