3mm光敏电阻	5mm光敏电阻	MI3-P

MI5-P	菲涅尔透镜-平板	菲涅尔透镜-球面

红外感应透镜 (Fresnel lens) 是由聚烯烃材料注压而成的薄片，镜片表面一面为光面，另一面刻录了由小到大的同心圆，它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的，透镜的要求很高，一片优质的透镜必须是表面光洁，纹理清晰，其厚度一般在１mm 左右，特性为面积较大，厚度薄及侦测距离远。专业生产红外感应透镜:7601-15,7703,7706,7707-1,7704-2,7804,7805,7903,7904,7803,7905,7707-5,7708-1,7704-2B，8603-4B，8031，7707-15，8031，8403-3，8003-1C，9002，7709-6，7709-7，2814，8140，8160，8180，8109，7601-48100，8100P，8921，8035，8201-9，8220，8037，8015，8650，8650P，8308-1，8308-2，8308-3，8308-4，8120-1，8120-2，8120-3，8120-4，8240，8222，8208，8280，8360,7708-9,7809-5,8801-1,8801-2,8801-3,7709-1,8102-2,8102-4,8003-1,8003-2,001,2091,8731-1，1,8202,8204-1,8605-2,8605-3，7707-7,8702-1,8801-1,8719,8603-3,8603-4,8603-5,8310,8120,8761-1,7803,8731-1,8001-1,8001-2,8002-1,8745-2,8708-4,7610-1,8202-6,8001-1,8001-2,8501-2,8309-,8709SM，NL-01，NL-02，8020，8006，8134，8135，8136，8014，8019等二百多款,距离可达5-40米! (也可按客户的尺寸要求订做或开模)

产品名称：光敏电阻GM35系列

产品类别：光敏电阻

产品型号：GM35

材料： cds硫化镉

外形：平面片状

光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装200支，大包装3000支；

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

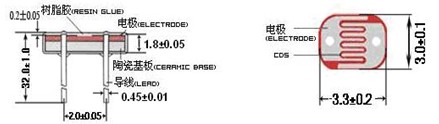

结构示意图：单位（mm）
规格参数：光敏电阻GM35

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ3系列	GM3516	100	50	-30~+70	540	5-10	0.6	0.5	30	30	1
	GM3526	100	50	-30~+70	540	10-20	1	0.6	30	30	2
	GM3537-1	100	50	-30~+70	540	20-30	2	0.6	30	30	3
	GM3537-2	100	50	-30~+70	540	30-50	3	0.7	30	30	3
	GM3547-1	100	50	-30~+70	540	50-100	5	0.8	30	30	5
	GM3547-2	100	50	-30~+70	540	100-200	10	0.9	30	30	5

订购特殊参数请说明

产品名称：光敏电阻GM45系列

产品类别：光敏电阻

产品型号：GM45

材料： cds硫化镉

外形：平面片状

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

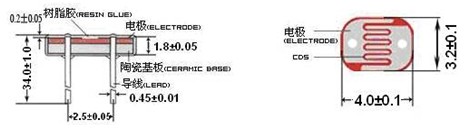

结构示意图：单位（mm）
　

规格参数：

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ4系列	GM4516	150	50	-30~+70	540	5-10	0.6	0.5	30	30	1
	GM4526	150	50	-30~+70	540	10-20	1	0.6	30	30	2
	GM4537-1	150	50	-30~+70	540	20-30	2	0.6	30	30	3
	GM4537-2	150	50	-30~+70	540	30-50	3	0.7	30	30	3
	GM4548-1	150	50	-30~+70	540	50-100	5	0.8	30	30	5
	GM4548-2	150	50	-30~+70	540	100-200	10	0.9	30	30	5

订购特殊参数请说明

产品名称：光敏电阻GM55系列

产品类别：光敏电阻

产品型号：GM55

材料： cds硫化镉

外形：平面片状

光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装200支，大包装2000支；

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

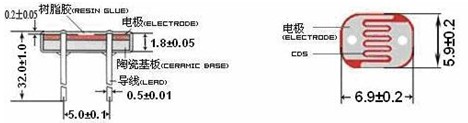

结构示意图：单位（mm）
　

规格参数：

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ5系列	GM5516	150	90	-30~+70	540	5-10	0.2	0.5	30	30	1
	GM5528	150	100	-30~+70	540	10-20	1	0.6	20	30	2
	GM5537-1	150	100	-30~+70	540	20-30	2	0.6	20	30	3
	GM5537-2	150	100	-30~+70	540	30-50	3	0.7	20	30	3
	GM5539	150	100	-30~+70	540	50-100	5	0.8	20	30	4
	GM5549	150	100	-30~+70	540	100-200	10	0.9	20	30	5

订购特殊参数请说明

产品名称：光敏电阻GM75系列

产品类别：光敏电阻

产品型号：GM75

材料： cds硫化镉

外形：平面片状

光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装100支，大包装1000支；

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

结构示意图：单位（mm）
　

规格参数：

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ7系列	GM7516	150	100	-30~+70	540	5-10	0.5	0.6	30	30	1
	GM7528	150	100	-30~+70	540	10-20	1	0.6	30	30	2
	GM7537-1	150	150	-30~+70	560	20-30	2	0.7	30	30	3
	GM7537-2	150	150	-30~+70	560	30-50	4	0.8	30	30	3
	GM7539	150	150	-30~+70	560	50-100	8	0.8	30	30	4

订购特殊参数请说明

产品名称：光敏电阻GM115系列

产品类别：光敏电阻

产品型号：GM115

材料： cds硫化镉

外形：平面片状

光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装50支，大包装500支；

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

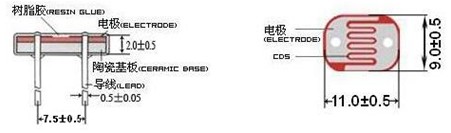

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

结构示意图：单位（mm）
规格参数：光敏电阻GM115

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ11系列	GM11516	200	200	-30~+70	560	5-10	1	0.6	30	30	1
	GM11528	200	200	-30~+70	560	10-20	2	0.6	30	30	2
	GM11537-1	200	200	-30~+70	560	20-30	3	0.7	30	30	3
	GM11537-2	200	200	-30~+70	560	30-50	5	0.7	30	30	3
	GM11539	200	200	-30~+70	560	50-100	8	0.8	30	30	4

订购特殊参数请说明

产品名称：光敏电阻GM125系列

产品类别：光敏电阻

产品型号：GM125

材料： cds硫化镉

外形：平面片状

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

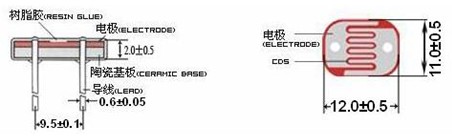

结构示意图：单位（mm）
规格参数：光敏电阻GM125

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ12系列	GM12516	250	200	-30~+70	560	5-10	1	0.6	30	30	2
	GM12528	250	200	-30~+70	560	10-20	2	0.6	30	30	2
	GM12537-1	250	200	-30~+70	560	20-30	3	0.7	30	30	3
	GM12537-2	250	200	-30~+70	560	30-50	5	0.7	30	30	3
	GM12539	250	200	-30~+70	560	50-100	8	0.8	30	30	4

订购特殊参数请说明

产品名称：光敏电阻GM205系列

产品类别：光敏电阻

产品型号：GM205

材料： cds硫化镉

外形：平面片状

光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。本产品采用环保材料包装,小包装10支，大包装100支；

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

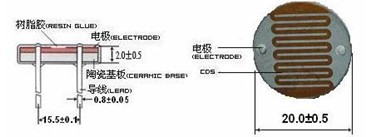

结构示意图：单位（mm）
规格参数：光敏电阻GM205

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ20系列	GM20516	500	500	-30~+70	560	5-10	1	0.6	30	30	2
	GM20528	500	500	-30~+70	560	10-20	2	0.6	30	30	2
	GM20537-1	500	500	-30~+70	560	20-30	3	0.7	30	30	3
	GM20537-2	500	500	-30~+70	560	30-50	5	0.7	30	30	3
	GM20539	500	500	-30~+70	560	50-100	8	0.8	30	30	4

订购特殊参数请说明

产品名称：光敏电阻GM255系列

产品类别：光敏电阻

产品型号：GM255

材料： cds硫化镉

外形：平面片状

产品特点：

体积小、环氧树脂封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

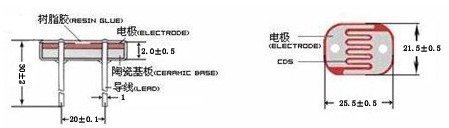

结构示意图：单位（mm）
规格参数：光敏电阻GM255

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ25系列	GM25516	500	500	-30~+70	560	5-10	1	0.6	30	30	2
	GM25528	500	500	-30~+70	560	10-20	2	0.6	20	30	2
	GM25537-1	500	500	-30~+70	560	20-30	3	0.7	20	30	3
	GM25537-2	500	500	-30~+70	560	30-50	5	0.7	20	30	3
	GM25539	500	500	-30~+70	560	50-100	8	0.8	20	30	4

订购特殊参数请说明

产品名称：光敏电阻GM55金属壳系列

产品类别：光敏电阻

产品型号：GM55金属壳

材料： cds硫化镉

外形：铁壳封装

光敏电阻是一种半导体材料制成的电阻，其电导率随着光照度的变化而变化。利用这一特性制成不同形状和受光面积的光敏电阻。

产品特点：

体积小、铁壳封装、可靠性好、灵敏度高、反应速度快、光谱特性好

主要应用：

照相机自动测光、光电控制、室内光线控制、报警器、工业控制、光控开关、光控灯、电子玩具

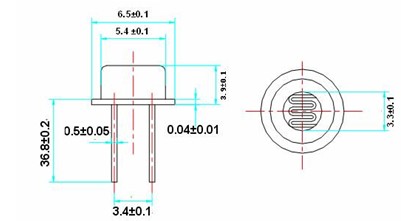

结构示意图：单位（mm）
　

规格参数：

规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	响应时间 (ms)		照度特性图号
规格	型号	最大电压 VDC	最大功耗 mw	环境温度 ℃	光谱峰值nm	亮电阻 (10Lux) KΩ	暗电阻 MΩ	γ	上升	下降	照度特性图号
φ6.5金属壳系列	GM5510	100	100	-30~+70	550	5-10	0.2	0.6	30	30	2
	GM5515	100	100	-30~+70	550	10-20	1	0.7	30	30	3
	GM5525	100	100	-30~+70	550	30-50	10	0.75	30	30	4
	GM5558	100	100	-30~+70	550	50-100	20	0.85	30	30	4

订购特殊参数请说明
