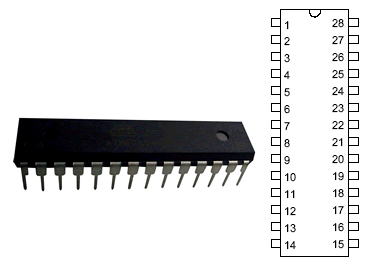

温度控制芯片(WK36D)

一.功能特点

    测温方式:由内部具有专用A/D转换电路的芯片作测温转换(非电阻电容充放电方式),测温显示受电容电阻的误差影响小,芯片内带有看门狗和低电位检测电路,能有效防止杂波干扰死机
    温控方式:在测量温度范围内(-20℃+120℃)能根据用户所设定的温度范围和控制模式对负载进行开关控制。用户设定的温度参数可存储到芯片中,不受停电影响,掉电不会丢失数据。共设计有4种不同的温度控制模式,既适用于加热型控制,也适用于降温型控制,能满足绝大多数应用场合的需求。正向加热适用于电暖器、电烤炉、电孵化、电热水器、过温保护等;反向降温适用于空调制冷、排气抽风等。提醒注意:初次使用温控开关前,必须选择设置好一种温控模式,否则不能正常工作,具体操作见[温控模式设置]章节!显示:使用0.4寸共阴极3位LED红色数码管显示。  外形封装:标准DIP28脚窄体封装
二.技术参数
测量温度范围:-20 ℃+120℃             控制温度范围:-20℃+120℃
温度误差≤±0.50℃±0.80℃             分辨率:0.1℃(小于-9.9 ℃和大于99.9
℃不显小数位)
电源供电电压:DC5V±5%                   模块工作温度:-20℃+60℃
工作电流(输出口关闭时):20mA           输出端口高电平驱动能力:15mA
三、温控模式设置:
    在温度显示状态下,同时按下[加数]和[减数]键不放手5秒钟以上,即进入工作模式转换状态,显示"P_"闪烁,按[加数]键或[减数]键在P1-P2-P3-P4之间调整,根据下表调整到适合您的工作模式,然后按[设置]键返回温度测量状态即可。
注:出厂默认设置为 P3 模式状态)

工作模式

   控制关系*

 附加说明

P1

单限控制加热型

当测量值<设定值时开关接通,当测量值>设定值时开关断开

适用于简单小功率的加热控制,只需设定一个温度超限值。

例如:小型电暖器,热水器等

   P2

单限控制降温型

当测量值>设定值时开关接通,当测量值<设定值时开关断开



适用于简单小功率的降温控制,只需设定一个温度超限值。

例如:小型降温,风机等

   P3

双限控制加热型

当测量值<下限设定值时开关接通,当下限设定值<测量值<上限设定值时开关状态保持不变,当测量值>上限设定值时开关断开

适用于较复杂大功率的加热控制,需要设定上下限温度,避免控制设备频繁启停,延长寿命。

例如:工业加热设备电烤炉,电孵化

   P4

双限控制降温型

当测量值>上限设定值时开关接通,当下限设定值<测量值<上限设定值时开关状态保持不变,当测量值<下限设定值时开关断开

适用于较复杂大功率的降温控制,需要设定上下限温度,避免控制设备频繁启停,延长寿命。

例如:工业降温设备养殖,冷库

*注:控制关系的测量值的大小是指测量温度值的整数位,不包含小数位(设定值也只有整数位)。

四、操作设置
1 设置上下限温度在温度显示状态下,按[设]键一次,显H—后进入上限温度设置,上限温度显示闪烁,按[加数]或[减数]调整上限温度值,再按[设定]键一次,显L—后进入下限温度设置,下限温度显示闪烁,同样按[加数]或[减数]调整下限温度值,设置完毕,再次按[设定]键返回温度测量状态。说明:如果选用温控工作模式P3,P4的情况下,在设定上下限的温度数据时可以不管其先后顺序以及数值大小,系统会自动把数值大的作为上限值,数值小的作为下限值。如果选用温控工作模式P1,P2的情况下,显示———,只需设定一个温度值即可。
2
自动退出设定状态:如果在设定数据的过程中,没有正常操作退出设定状态,在中途如果30秒没有按动任何按键,系统会自动退出设定状态而返回温度测量状态。同时,本次设定操作的数据自动保存。
五、输出延时:输出端口加入了判断比较延时,每一次的测量结果都符合输出端口的动作要求,输出端口才会真正执行动作,否则不会执行。目的是为了避免雷电小感应,大设备启动与停止等等波动干扰引发输出端口误动作。
故障安全保障措施:如果传感器发生开路故障,显示就会立即出现"HHH",如果传感器及其引线发生了短路,显示就会立即出现"LLL".为了防止传感器出现开路或者短路之后可能会引起的不良后果,这时候,控制输出端口都会优先关闭。
六.电路原理及接线图


七.温度传感器及温度校准
   温度传感器使用R(25℃)=10K,B(25/85)=3435K的热敏电阻温度传感器,其温度和电阻的对应分度表如下,用户自行更换温度传感器时必须保证参数要相同。

温度

电阻KΩ

温度

电阻KΩ

温度

电阻KΩ

温度

电阻KΩ

-20

70.0

20

12.1

50

4.1

90

1.2

-10

43.4

25

10.0

60

3.0

100

0.98

0

27.6

30

8.3

70

2.2

110

0.76

10

18.1

40

5.8

80

1.7

120

0.60

传感器不能在有腐蚀和超过125℃的环境下工作,以免引线受损,不能任意加长传感器的引线,最长不要超过10米。如果出现了测温误差过大,简易的校准方法是用一精密10K的电阻来模拟传感器在25时的阻值,接入传感器的输入端,调整校正可调电阻使显示值等于25,更为准确的校准方法是将温度传感器置于冰水混合体中,调整校正可调电阻使温度显示值为0即可。
八.其它事项
     如果您在应用本芯片做设计产品应用时有不解问题,欢迎与商运达公司联系!若对该温控芯片功能上有特殊要求,请与[商运达]联系。欢迎您提出意见或建议!



常用温湿度计IC 温度计芯片 温湿度计芯片 天气预报芯片 无线温湿度计芯片 温度测量  温度计产品1  温度计产品2  温控器产品  小家电产品  温度模块 湿度模块湿湿度模块体温计 电子体温计知识介绍 额温枪 耳温枪 红外线温度传感器红外测温仪 温度控制  湿度控制  温湿度时间控制 配套传感器


电磁炉IC; 小家电控制IC; 电子称控制IC; 豆浆机IC; 充电器IC; 遥控IC; 驱蚊器IC; 电饭煲IC; 按摩器IC; 电子称控制IC

电子设计部是一家服务性电子开发公司.成立于2006年.公司拥有经验丰富的软件开发工程师 .能提供快速优质的单片机编程服务并且能够根据客户要求提供原理图和    PCB硬件设计服务.主要提供包括义隆 (EMC),松翰(SONIX),合泰(HOLTEK), 十速(TENX),中颖(SINOWEALTH),麦肯(MDT),三星(SAMSUNG),等多个品牌的单片机程序设计.主营各类单片机编程,家电控制IC(暖风机、电热炉、电饭煲、电热水器、电压力锅、电烤箱、
    电暖器、微波炉、红外雅乐炉、消毒柜、抽油烟机、空气净化器、电冰箱、洗衣机)等小家电控制
    IC,无线遥控开关IC,LED闪灯控制IC,充电器方案,和电子玩具类IC编程及方案.(可根据客户功能
    说明编程,编程时间短!)  我们将不断地努力与自我完善,以满足客户需求为企业目标.秉承“以质量求生存、信誉求发
    展、用户服务至上”的企业宗旨,热忱为广大新老顾客服务! 欢迎各厂商来人来电参观考察洽谈业务 !




酸奶机

暖风机

空气净化器




两位显示压力锅

四位显示压力锅

美食炉

电炒锅

电烤箱

雅乐炉




三路遥控开关

四路遥控开关

两到五路遥控开关(跳线选择)

两槽充电器(内置开关电源,LED指示)

四槽充电器(内置开关电源,LCD指示)

充电器(外接电源,车充,USB)




四槽充电器(内置开关电源,LED指示)

频闪灯

七彩灯

产品名称:酸奶机
控制芯片:十速(TENX DIP-20)
显示方式:数码管+LED
工作电压:AC 220V          功能说明:

            1.共有4个按键(开/关,定时小时位加,定时分钟位加,确认)及2个LE
             D指示;1个4位数码管显示.
            2.上电后数码管显示中间两点,红色灯亮,按定时按键设定时间(最大
             定时为20小时59分),按确认按键后红色灯闪烁,数码管显示倒计时
             时间,并开始工作.当温度达到软件里设定的停止点温度时,停止发
             热;当温度降至软件里设定的开始工作温度时,开始发热;如此循环.
            3.当达到设定工作时间,绿色灯亮,数码管显示0000,蜂鸣器叫3声,工作结束.

品名称:暖风机
控制芯片:义隆(EMC DIP-24)
显示方式:数码管+LED
工作电压:AC 110V          功能说明:

            1.共有6个按键(MODE,UP,DOWN,AUTO,TTMER,OSC)及7个LED指
             示;1个2位数码管显示.
            2.上电后按MODE按键开始工作.
            3.UP温度,时间向上调节,DOWN温度,时间向下调节.
            4.时间设定范围1-12小时,温度设定范围华氏:50-85F.
            5.启动AUTO模式,室内温度低于设定温度FAN HI开始工作,当
             室内温度升高至高出设定温度2F时则加温系统停止工作.启
             动SAVE模式室内温度低于设定温度2F以上FAN HI开始工作,
             当室内温度升高至设定温度低2F或高2F之间时,加温系统自
             动切换为FAN LOW工作状态,当室内温度升至高出设定温度2F
             加温系统停止工作.

产品名称:空气净化器
控制芯片:合泰(HOLTEK DIP-18)
显示方式:LED
工作电压:AC 100-240V
          功能说明:
            1.共有3个按键(开/关,负离子,风速)及7个LED指示.
            2.上电后进入待机状态,电源指示LED闪动,按下开关键,电源灯点亮
             开始工作.
            3.负离子按键可选择负离子的不同工作模式,分别为:杀菌,净化,清
             新.对应的模式LED点亮.
            4.风速键可选择不同的风速,分别为:低速,中速,高速.对应的LED点
             亮.
            5.当选择负离子工作于杀菌档或者净化档时:杀菌档工作1小时后会
             自动跳转到净化档,净化档工作3小时后会自动跳转到清新档.
            6.可选配红外遥控器,遥控器的按键功能和面板上的按键一至.


产品名称:两位数显压力锅
控制芯片:中颖(SINOWEALTH DIP-20)
显示方式:数码管+LED
工作电压:AC 220V
          功能说明:
            1.共有8个按键(煮饭,煮粥,煲汤,肉类,鱼类,蹄筋,预约,保温/取消)
             及8个LED指示;1个2位数码管显示.
            2.按保温键可进入保温状态,保温LED点亮,当温度达到软件设定的停
             止保温温度时停止发热,当温度降低至软件里设定的开始保温温度
             时开始加热.
            3.按预约键可调整保压时间,预约LED点亮,时间范围是1-30分钟.如
             果不设定保压时间,则按不同档的默认保压时间工作.
            4.按不同的工作模式键进入相应的工作模式,相应的模式指示LED点亮
             自动完成工作过程.在任何工作过程中按保温/取消键进入待机状态.
            5.软件里设定有防过热,防干烧,防过压保护,还具有独特的短时停电
             维持功能.

产品名称:四位数显压力锅
控制芯片:中颖(SINOWEALTH DIP-20)
显示方式:数码管+LED
工作电压:AC 220V
          功能说明:
            1.共有8个按键(煮饭,煮粥,煲汤,肉类,鱼类,蹄筋,预约,保温/取消)
             及8个LED指示;1个4位数码管显示.
            2.按保温键可进入保温状态,保温LED点亮,当温度达到软件设定的停
             止保温温度时停止发热,当温度降低至软件里设定的开始保温温度
             时开始加热.
            3.按预约键可调整保压时间,预约LED点亮,时间范围是1-30分钟.如
             果不设定保压时间,则按不同档的默认保压时间工作.
            4.按不同的工作模式键进入相应的工作模式,相应的模式指示LED点亮
             自动完成工作过程.在任何工作过程中按保温/取消键进入待机状态.
            5.软件里设定有防过热,防干烧,防过压保护,还具有独特的短时停电
             维持功能.
产品名称:美食炉
控制芯片:松翰(SONIX DIP-14)
显示方式:数码管+LED
工作电压:AC 220V           功能说明:

            1.共有4个按键(开/关,下调,上调,确认)及5个LED指示;1个2位数码
             管显示.
            2.上电后数码管显示动画进入待机状态.
            3.按开/关键进入工作状态,按上调下调键可分别调整不同的工作模
             式(炒菜,火锅,煲汤,煎煮,保温),相应的模式指示LED点亮.按
             确认键可进入定时时间设定状态,按上调或下调键调整设定时间,设
             定范围是10-99分钟,时间设定完后按确认键开始倒计时工作.
            4.软件里设定有最大定时120分钟保护功能.当工作时没有任何按键1
             20分钟后自动关机进入待机状态.

产品名称:电炒锅
控制芯片:义隆(EMC DIP-18)
显示方式:数码管
工作电压:AC 220V          功能说明:

            1.共有7个按键(开/关,下调,上调,炒菜,火锅,煲汤,保温)及1个2
             位数码管显示.
            2.上电后数码管显示动画进入待机状态.
            3.按开/关键进入工作状态,按模式键可分别调整不同的工作模式(炒
             菜,火锅,煲汤,保温),数码管显示工作模式(P1:炒菜,P2:火锅,
             P3:煲汤,P4:保温).按上调或下调键调整设定时间,设定范围是1-9
             9分钟,时间设定完5秒后开始倒计时工作.
            4.软件里设定有最大定时120分钟保护功能.当工作时没有任何按键1
             20分钟后自动关机进入待机状态.

产品名称:电烤箱
控制芯片:中颖( SINOWEALTH DIP-28)
显示方式:数码管
工作电压:AC 220V          功能说明:

            1.共有11个按键(烘烤,吐司,比萨饼,烘干,解冻,上调,下调,定时/
             温度,时钟,灯,停止/取消,开始);1个4位数码管显示,数码管上有
             一些工作状态的指示图标.
            2.上电后数码管显示时钟,当按下时钟键1秒后进入时钟设定,上调和
             下调键分别加减时钟的小时位和分钟位,时钟键转换小时设定和分
             钟设定,设定完后按时钟键时钟确定.
            3.按不同的模式键进入不同的工作模式(烘烤,吐司,比萨饼,烘干,解
             冻)对应的数码管显示图标点亮.按上调和下调键分别加减设定温
             度和设定时间,定时/温度键转换温度设置和时间设置,如没有设定
             温度和时间则按软件里默认的设定.按开始键开始工作,当温度达到
             设定温度时发热管停止发热,温度降到低于设定温度4F时开始发热,
             工作中按停止/取消按键暂停工作,再按开始按键可继续工作.达到
             设定时间后叫三声,叫10次后停止工作,进入待机状态,显示时钟.


产品名称:雅乐炉
控制芯片:合泰(HOLTEK DIP-18)显示方式:数码管+LED
工作电压:AC 220V
          功能说明:
            1.共有3个按键(开/关,功能键,调整键)及5个LED指示.
            2.上电后数码管显示动画进入待机状态.
            3.按第一次功能键,加热灯闪烁,可按调整键调整火力(六档可调,数
             码管显示档位),5秒后进入加热工作状态,加热灯点亮.
            4.待机状态下快速按两下功能键,进入定时开机调整,可按调整键调
             整定时开机时间,时间调整范围是0-480分钟,数码管显示定时开机
             时间,5秒后进入等待开机状态,当定时开机时间倒计时结束后进入
             发热工作状态.
            5.待机状态下快速按三下功能键,进入定时关机调整,可按调整键调
             整定时关机时间,时间调整范围是0-480分钟,数码管显示定时关机
             时间,5秒后进入发热状态,当定时关机时间倒计时结束后停止工作
             进入待机状态.
            6.软件里设定有最大定时90分钟保护功能.当工作时没有任何按键
             90分钟后自动关机进入待机状态.

产品名称:三路遥控开关
控制芯片:义隆(EMC DIP-14)显示方式:无工作电压:AC 220V

          功能说明:            1.共有6个按键(开关一,开关二,开关三,全开,全关,睡眠延时)

            2.手动功能:上电后第一个开关ON;快速断电再上电,第一个和第二个
             开关ON;再快速断电再上电,第一个和第二个和第三个开关ON;再快
             速断电再上电,第一个开关ON,如此循环.
            3.开关一控制第一路开关ON/OFF;开关二控制第二路开关ON/OFF;开

             关三控制第三路开关ON/OFF;全开控制三路全ON;全关控制三路全

             OFF;睡眠延时控制8秒后三路全OFF.


产品名称:两到五路遥控开关(跳线选择)

控制芯片:松翰(SONIX DIP-14)

显示方式:无

工作电压:AC 220V
          功能说明:

            1.共有6个按键(开关一,开关二,开关三,开关四,开关五,全开/全关.

            2.手动功能:上电后第一个开关ON;快速断电再上电,第一个和第二个

             开关ON;再快速断电再上电,第一个和第二个和第三个开关ON;再快

             速断电再上电,第一个和第二个和第三个和第四个开关ON;再快速断

             电再上电,第一个和第二个和第三个和第四个和第五个开关ON;再快

             速断电再上电,第一个开关ON,如此循环.

            3.开关一控制第一路开关ON/OFF;开关二控制第二路开关ON/OFF;开

             关三控制第三路开关ON/OFF;开关四控制第四路开关ON/OFF;开关

             五控制第五路开关ON/OFF;全开/全关控制五路全ON或全OFF.

            4:可通过IC的两个脚分别接电源或地选择两到五路的功能,其中两到

             四路带睡眠睡延时功能.

产品名称:两槽充电器(内置开关电源,LED指示)

控制芯片:义隆(EMC SOP-14)

显示方式:LED

工作电压:AC 100-240V          功能说明:

            1.内置开关电源,全球电压输入,两槽独立充电;2个双色LED分别指示

             两粒电池的充电状态.可充五号AA或七号AAA镍镉/镍氢电池.

            2.装入电池上电后LED亮红灯,开始充电.电池充饱后LED转绿灯,进入

             涓流充电状态.转绿灯后可取下电池使用,亦可涓流充30-60分钟效

             果更佳.

            3.控制方式:零电压增量,负电压增量,最大定时,最大温度.

            4.电压精度:5mV 12bit模拟A/D.
产品名称:频闪灯

控制芯片:义隆(EMC DIP-8)

显示方式:LED

工作电压:DC 12V          功能说明:

            1.车充,外接电源输入,3个LED和1个大功率频闪灯灯管.

            2.上电后3个LED循环点亮,显示跑马灯效果,每隔0.1秒跑一步.中间

             的大功率频闪灯灯管每隔0.2秒闪一下,闪三下以后熄灭0.4秒.再闪

             三下,如此循环.
产品名称:七彩灯

控制芯片:义隆(EMC DIP-8)

显示方式:LED

工作电压:AC 220V           功能说明:

            1.共有2个按键(模式,时间)及3组LED.

            2.上电后3组LED循环点亮,按模式键可改变3组LED的闪动模式,共有

             15种模式.

            3.按时间键可改变3组LED的闪动频率.1秒以内每按一下加0.1秒,1秒

             以上每按一下加1秒.时间最多可加至10秒.
