SS-9261微波感应模块/雷达探测模块使用说明被动式红外感应(也称人体红外线热释电感应)
原理：只是被动地接收人体辐射的红外线信号(实际上是检测人体温度与环境温度的差值及变化)，其感应有两个条件，一是必须是人体（或发热的物体），二是人体（或发热的物体）必须活动，当人体进入被动式感应器探测范围时均符合这两个条件，所以就会感应输出。检测距离：
7米 以内（一般感应开关均设在 5米 左右，红外报警探测器一般在 10米
左右，感应距离除由线路参数决定外，还与采用的光学透镜有关系，线路参数固定的前提下，采用不同的透镜，感应距离也会不一样。）
检测范围：由采用的透镜规格决定，有90度、120度、140度等。应用领域：自动感应照明、报警器以及各类感应电器，比较适合较大范围的对人体的感应领域SUNSTAR系列红外感应模块感应开关感应灯选型手册
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-718A
|
|
规格:
|
38×28mm
|
|
包装:
|
|
|
|
|
输入4.5-24VDC/输出3.3VDC/红外探头安装在主板或另一块小板可选择. |
|
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-718B
|
|
规格:
|
38×28mm
|
|
包装:
|
|
|
|
|
输入4.5-24VDC/输出3.3VDC/红外探头安装在主板或另一块小板可选择. |
|
 |
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-728
|
|
规格:
|
76×15mm
|
|
包装:
|
|
|
|
|
输入12VDC/输出12VDC/菲透镜黑/白可选择/红外探头安装在主板或另一块小板可选择. |
|
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-708
|
|
规格:
|
28×28mm
|
|
包装:
|
|
|
|
|
输入0.8V---8VDC/输出3.3VDC/,宽电压工作感应模块,感应距离达到7米.可选择有光控/无光控功能. |
|
|
|
|
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-758
|
|
规格:
|
45×30mm
|
|
包装:
|
|
|
|
|
输入12VDC/输出12VDC/菲透镜黑/白可选择/红外探头安装在主板或另一块小板可选择.输出延时可调 |
|
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-738
|
|
规格:
|
115×15mm
|
|
包装:
|
|
|
|
|
输入120V-240VAC/输出120V-240VAC/菲透镜黑,白可选择/红外探头安装在主板或另一块小板可选择. |
|
|
|
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-788
|
|
规格:
|
42×32mm
|
|
包装:
|
|
|
|
|
工作电压:12VDC:输出控制12VDC/菲透镜24mm/14mm可选择/红外探头安装在主板或另一块小板可选择.输出延时可调 |
|
 |
品名:
|
红外感应模块
|
|
型号:
|
SS-748
|
|
规格:
|
115×16.5mm
|
|
包装:
|
|
|
|
|
输入120V-240VAC/输出120V-240VAC/菲透镜黑,白可选择/红外探头安装在主板或另一块小板可选择.子弹头式感应透镜... |
|
|
人体感应模块系列:(产品未能尽录,可按客户要求进行各种功能及规格的设计订做) |
|
|
SS208系列人体感应模块
|
SS208 |
高电平输出型,尺寸28*38mm(详情进入) |
|
SS208-N-H |
高电平输出型,尺寸26*38mm(详情进入) |
|
SS208-N-L |
低电平输出型,尺寸26*38mm(详情进入) |
|
SS208-N-C |
集电极开路输出型,尺寸26*38mm(详情进入) |
|
|
SS308-1系列人体感应模块
(尺寸:75.5*15mm)
|
SS308-1 |
继电器输出型(输出电源电压)(详情进入) |
|
SS308-1A |
继电器输出型(空触点输出)(详情进入) |
|
|
|
| |
|
SS308-2H人体感应模块 |
|
(高电平输出型)(尺寸：56*15mm) |
|
(详情点击进入) |
|
|
| |
|
SS308-3系列人体感应模块 |
|
(尺寸:75.5*15mm)
|
|
SS308-3C |
集电极开路输出型(详情进入) |
|
SS308-3L |
低电平输出型(详情进入) |
|
|
|
SS318系列人体感应模块(低电压工作模式)
|
SS318-1H |
工作电压DC0.8V-8V/高电平输出型(详情进入) |
|
SS318-1L |
工作电压DC0.8V-8V/低电平输出型(详情进入) |
|
SS318-1C |
工作电压DC0.8V-8V/集电极开路输出型(详情进入) |
|
|
SS408系列人体感应模块(探头外延型)
|
SS408-R |
继电器输出型(详情进入) |
|
SS408-H |
高电平输出型(详情进入) |
|
SS408-L |
低电平输出型(详情进入) |
|
SS408-C |
集电极开路输出型(详情进入) |
|
|
|
SS708系列人体感应模块(低电压工作模式)
|
SS708-1C |
工作电压DC0.8V-8V/集电极开路输出型(详情进入) |
|
SS708-1H |
工作电压DC0.8V-8V/高电平输出型(详情进入) |
|
SS708-2C |
工作电压DC4.5V-20V/集电极开路输出型(详情进入) |
|
SS708-2H |
工作电压DC4.5V-20V/高电平输出型(详情进入) |
|
|
|
|
|
| |
|
|
|

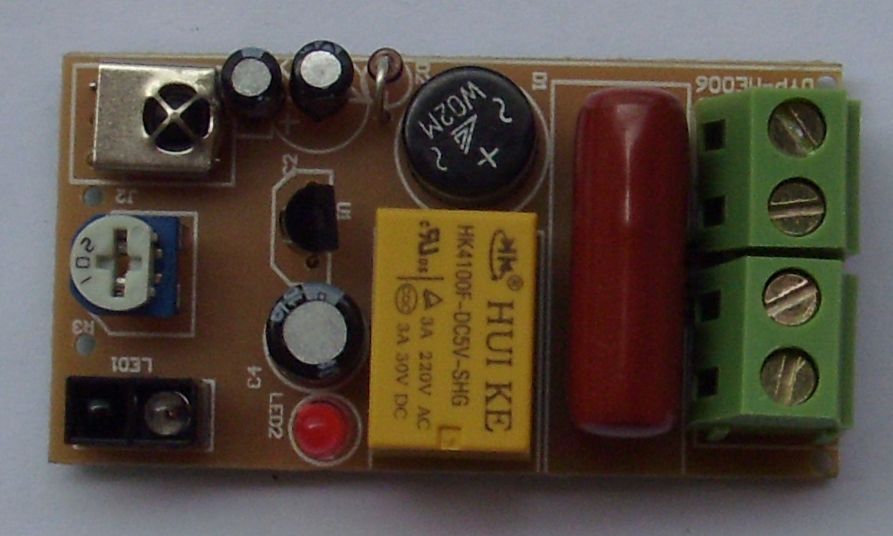

各类感应控制板:(可根据客户的各种功能要求进行开发生产) |
|
|
感应灯控制组件
(接受各种功能形式的产品订做) |
|
人体感应模块、控制组件
|
1.全自动感应,人来则开,人离则关(反向则为人来则关,人离则开)
2.感光度可随意调节(可调节在任意光线下感应)
3.一旦感应,人不离开感应范围且在活动,延时时间具有自动叠加功能,开关持续接通,直到人离开后再延时关闭,延时时间可随意调节(10秒-几十分钟)
4.多种工作电压模式:交流型220V;直流型:5V-24V
5.带执行控制部分:可直接应用于各类智能感应电器设备
6.多种输出模式:a纯机械开关触点;b输入工作电压的再输出
7.多种输出状态:a正向输出(平时关,感应开)b反向输出(平时开,感应关) |
|
专业开发生产雷达感应器、微波感应器、自动门感应器、探头、感应器、微波雷达感应器、自动门感应器/微波雷达、
人体感应开关
微波多普勒雷达;人体感应模块;微波多普勒传感器;单线感应开关;微波多普勒;节能环保感应开关;微波雷达探头;带节能灯感应开关;带LED灯感应开关;带各种灯具感应开关;数码相框感应模块;带光控感应模块全自动人体感应开关系列、感应节水器系列、感应模块系列、感应节电器、各类感应器、主动式红外感应器系列、声光控、光控系列、调光调速系列、触摸延时系列、轻触延时系列、插卡取电系列等各类电工电子开关产品
SS-101红外线人体感应模块使用说明
超小型人体红外感应开关模块（带光控功能，延时可调
一. SS-101红外线人体感应模块示意图
二.

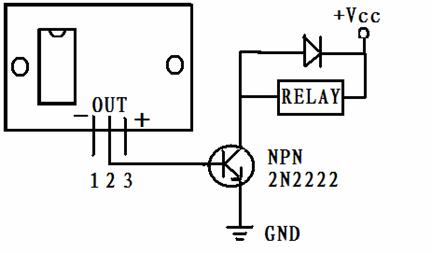

SS-101红外线人体感应模块外接继电器应用图
三.技术参数
1.工作电压4.5V-20V.
2.静态电流60uA.
3.输出信号,
高电平2.5V,
低电平为0V.
4.电平保持时间0-999秒.
5.感应距离5米-----7米.
6.感应角度110度.
■应用范围
■ 安防产品 ■ 人体感应玩具
■ 人体感应灯具 ■ 工业自动化控制等
|
基于红外线技术的自动控制产品，当有人进入开关感应范围时，专用传感器探测到人体红外光谱的变化，自动输出高电平，人不离开感应范围（人有活动），将持续输出高电平；人离开后，开关延时自动关闭负载。灵敏度高，可靠性强，广泛应用于各类自动感应电器设备. |
|
延时时间(0.3秒～18秒可调）:也可根据客户要求订做,订做范围零点几秒至30分钟. |
|
超低功耗:开关自身功耗<0.00005W.. |
|
宽电压设计:4.5V-20VDC(可定做工作电压:2.7-5VDC) |
|
具有感应封锁时间：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒—几十秒钟)
. |
|
触发方式:可连续触发,不可连续触发.（可跳线选择） |
|
电性参数: |
|
感应方式
|
被动式
|
工作电压
|
4.5V-20VDC
|
|
感应原理
|
人体红外
|
最大功耗
|
<0.00005W
|
|
感应距离
|
7米
|
输出方式
|
高电平/低电平
|
|
感应角度
|
120度圆锥角
|
负载范围
|
|
|
光控感应
|
5LUX-500LUX(可调)(标准无光控功能)
|
环境温度
|
-20℃—+50℃
|
|
|
适用范围: |
|
各类电器的自动控制等功能，同时可用于防盗等用途。 |
|
接线图示: |
|
外接示意:
|
|
典型应用:
|
 |
|
1.电源正极； |
|
2.高低电平输出; |
|
3.电源负极; |
|
H:可重复触发; |
|
L:不可重复触发; |
|
|
|
 |
|
|
感应范围图示: |
|
|
|
|
说明：
PCB外形尺寸:32*24mm,螺丝孔距28mm，螺丝孔径2mm；
感应透镜尺寸:(直径):23mm(默认);另有;11mm;8mm等可选（不同透镜有着不同的距离以及角度;分别为7米，3米，1米的距离）.
可接受各种功能产品的订做,功能实现:可按要求制作不同尺寸、多种输出形式、多种工作电压（交流110V/220V、各种直流)、各种功率（<1000W)的感应控制组件
:
1.平时不输出，人来感应输出，人离关闭输出；
2.平时输出，人来关闭输出，人离再输出；
3.平时不输出，检测人来但不输出，人离开后再输出，延时后关闭输出；
|
