传感器用电阻应变计  传感器制造用应变计

具有温度自补偿、蠕变自补偿;具有弹性模量自补偿、滞后补偿等功能和技术;全密封结构;用于高精度应变式传感器制造和应力测试。
型号命名

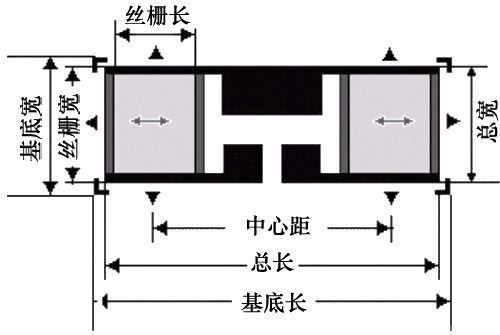

尺寸标注
单栅
0o AA 型
45o AB 型
双栅
二轴二栅 45o HA 型
垂直轴二栅 BB 型
平行轴二栅 FB 型
同轴二栅 GB 型
四栅
同轴四栅 GD 型
二轴四栅90o EB 型
二平行轴并同轴二栅 FG 型
圆膜栅 KA 型
补偿片

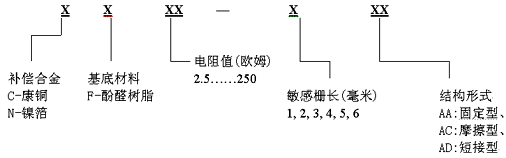

应变计型号设计



敏感栅材料: B=康铜合金, BK= 伊文合金
基底材料: F: 酚醛 , H: 环氧 , A:聚酰亚胺。
电阻值: 120Ω、160Ω、175Ω、240Ω、350Ω、500Ω、600Ω、700Ω、750Ω、1000Ω、 2500Ω、3000Ω、4000Ω。
敏感栅长度: 0.50mm、1mm、1.5mm、2mm、3mm、4mm、5mm、6mm、10mm、15mm、20mm、30mm等。
结构形式:

AA AB BB FB GB
HA KA EB FG GD

温度自补偿系数(S-T-C) PPM/°C:

普通钢 11 不锈钢 16 铝合金 23

多栅同轴应变计敏感栅中心距离: 5.0mm, 5.5mm, 6.0mm, 7.0mm, 10.0mm, 10.5mm, 12.5mm, 14mm。
蠕变编码:

铝合金传感器量程和蠕变序号参考对应表:

蠕变编码 GN06 GN08 GN10 GN12 GN14 GN17 GN20 GN22
量程(Kg) 0.1~0.2 0.2~0.3 0.3~0.5 0.5~1.0 1~2 2~4 5~6 8~10
蠕变编码 GN24 GN26 GN28 GN30 GN32 GN34 GN36 GN38
量程(Kg) 10~15 15~20 20~30 30~50 50~100 100~200 200~500 500~1000

普通钢和不锈钢传感器量程和蠕变序号参考对应表:

蠕变编码 GN17 GN20 GN26 GN28
量程(Kg) 0--200 201--1000 1001--10000 ≥10001

蠕变变化规律:

GN03 <----------- GN26,GN28 ----------> GN52
- 小减渐逐 蠕变变化 逐渐增大 +

两相邻蠕变序号之间可调整蠕变量为: 0.010-0.015%/F.S.

引线:直径0.15毫米,镀银紫铜线,长度30毫米。

应变计的其它参数:

系列 材料 工作温度 应变极限 疲劳寿命
感应栅 基底
BF 康铜合金 酚醛树脂 -30~+70°C ±20000µε 1x107

尺寸标注

单栅0 °栅-AA型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
栅长 栅宽 总长 总宽
BF120-1AA(**)GNxx 1.10 2.50 4.40 3.00 5.60 4.00 GNxx:
GN03
GN06
GN08
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
GN32
GN34
GN36
GN38
GN40
GN42
GN44
GN46
GN48
GN52
康铜
BH120-1AA(**)GNxx
BA120-1AA(**)GNxx
BF175-1AA(**)GNxx
BH175-1AA(**)GNxx
BA175-1AA(**)GNxx
BF350-1.3AA(**)GNxx 1.37 0.80 3.70 2.50 5.00 4.10
BH350-1.3AA(**)GNxx
BA350-1.3AA(**)GNxx
BF350-1.5AA(**)GNxx 1.50 3.90 3.90 3.90 4.90 4.90
BH350-1.5AA(**)GNxx
BA350-1.5AA(**)GNxx
BKF1000-1.5AA(**)GNxx 1.50 2.40 3.90 4.00 4.90 4.90 伊文
BKF2500-1.6AA(**)GNxx 1.65 1.74 3.30 1.74 9.00 2.80
BF120-2AA(**)GNxx 2.00 1.74 4.10 3.00 5.10 3.60 康铜
BH120-2AA(**)GNxx
BA120-2AA(**)GNxx
BF175-2AA(**)GNxx
BH175-2AA(**)GNxx
BA175-2AA(**)GNxx
BF350-2AA(**)GNxx 2.50 3.30 5.60 3.30 6.70 4.50
BH350-2AA(**)GNxx
BA350-2AA(**)GNxx
BF500-2AA(**)GNxx 2.00 2.60 4.10 2.60 5.30 3.60
BH500-2AA(**)GNxx
BA500-2AA(**)GNxx
BF1000-2AA(**)GNxx 2.00 2.60 4.10 2.60 5.30 3.60
BH1000-2AA(**)GNxx
BA1000-2AA(**)GNxx
BKF2000-2AA(**)GNxx 伊文
BKF3000-2AA(**)GNxx 2.00 1.74 3.60 1.74 9.00 2.80
BKF4000-2.6AA(**)GNxx 2.64 1.74 4.20 1.74 9.00 2.80
BF120-3AA(**)GNxx 3.00 1.50 5.70 2.50 7.10 4.00 康铜
BH120-3AA(**)GNxx
BA120-3AA(**)GNxx
BF160-3AA(**)GNxx 3.00 1.50 5.90 2.50 7.30 4.00
BH160-3AA(**)GNxx
BA160-3AA(**)GNxx
BF175-3AA(**)GNxx 3.10 2.90 5.90 2.90 7.20 3.90
BH175-3AA(**)GNxx
BA175-3AA(**)GNxx
BF240-3AA(**)GNxx 3.10 2.90 5.90 2.90 7.20 3.90
BH240-3AA(**)GNxx
BA240-3AA(**)GNxx
BF350-3AA(**)GNxx 3.10 2.80 5.90 2.80 7.30 4.30
BH350-3AA(**)GNxx
BA350-3AA(**)GNxx
BKF1000-3AA(**)GNxx 3.10 2.80 5.90 2.80 7.30 4.30 伊文
BF480-3AA(**)GNxx 3.10 3.60 5.90 3.60 6.90 4.60 康铜
BH480-3AA(**)GNxx
BA480-3AA(**)GNxx
BF500-3AA(**)GNxx 3.10 3.60 5.90 3.60 6.90 4.60
BH480-3AA(**)GNxx
BA480-3AA(**)GNxx
BF600-3AA(**)GNxx 3.00 3.60 5.90 3.60 7.20 4.50
BH600-3AA(**)GNxx
BA600-3AA(**)GNxx
BF750-3AA(**)GNxx 3.20 3.40 5.90 3.40 7.00 4.60
BH750-3AA(**)GNxx
BA750-3AA(**)GNxx
BF1000-3AA(**)GNxx 3.20 3.2 6.1 3.2 7.4 4.5
BH1000-3AA(**)GNxx
BA1000-3AA(**)GNxx
BKF1000-3AA(**)GNxx 3.00 2.50 6.00 2.50 7.10 3.80 伊文
BKF2000-3AA(**)GNxx 3.20 3.20 6.10 3.20 7.40 4.50
BKF5000-3.3 AA(**)GNxx 3.30 1.74 5.20 1.74 9.00 2.80
BF350-4AA(**)GNxx 4.00 3.00 7.00 3.00 8.60 4.30 康铜
BH350-4AA(**)GNxx
BA350-4AA(**)GNxx
BKF1000-4AA(**)GNxx 伊文
BF350-5AA(**)GNxx 5.00 2.70 8.00 2.70 9.40 3.90 康铜
BKF1000-5AA(**)GNxx 伊文
BF120-6AA(**)GNxx 6.00 0.80 8.80 2.50 10.20 4.00 康铜
BF350-6AA(**)GNxx 6.00 2.00 9.00 2.50 10.10 3.90
BF1000-6AA(**)GNxx 6.00 2.50 9.00 2.50 10.10 3.90
BKF2000-6AA(**)GNxx 6.00 3.50 9.00 3.50 10.10 4.50 伊文
BF120-10AA(**)GNxx 10.00 0.80 12.90 2.40 14.20 4.00 康铜
BF350-10AA(**)GNxx 10.00 2.50 12.90 2.80 14.20 4.00
BKF1000-10AA(**)GNxx 10.00 2.50 12.90 2.80 14.20 4.00 伊文
BF350-13AA(**)GNxx 13.00 2.50 15.70 2.50 16.80 3.90 康铜
BKF350-13AA(**)GNxx 13.00 2.50 15.70 2.50 16.80 3.90 伊文
BF120-3AA-B(**)GNxx 3.10 2.00 6.50 3.10 8.10 4.70 康铜
BH120-3AA-B(**)GNxx
BA120-3AA-B(**)GNxx
BF160-3AA-B(**)GNxx
BH160-3AA-B(**)GNxx
BA160-3AA-B(**)GNxx
BF175-3AA-B(**)GNxx
BH175-3AA-B(**)GNxx
BA175-3AA-B(**)GNxx
BF240-3AA-B(**)GNxx
BH240-3AA-B(**)GNxx
BA240-3AA-B(**)GNxx
BH350-3AA-B(**)GNxx
BF350-3AA-B(**)GNxx
BA350-3AA-B(**)GNxx
BF500-3AA-B(**)GNxx
BH500-3AA-B(**)GNxx
BA500-3AA-B(**)GNxx
BF750-3AA-B(**)GNxx
BH750-3AA-B(**)GNxx
BA750-3AA-B(**)GNxx
BF1000-3AA-B(**)GNxx
BH1000-3AA-B(**)GNxx
BA1000-3AA-B(**)GNxx
BKF2000-3AA-B(**)GNxx 伊文

单栅45 °栅-AB型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
栅长 栅宽 总长 总宽
BF175-2AB(**)GNxx 2.00 1.70 10.20 2.50 11.60 4.00 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
GN32
GN34
GN36
GN38
GN40
GN42
GN44
GN46
GN48
GN52
康铜
BH175-2AB(**)GNxx
BA175-2AB(**)GNxx
BF350-2AB(**)GNxx
BH350-2AB(**)GNxx
BA350-2AB(**)GNxx
BF175-3AB(**)GNxx 3.00 2.50 9.60 3.00 11.00 4.50
BH175-3AB(**)GNxx
BA175-3AB(**)GNxx
BF350-3AB(**)GNxx
BH350-3AB(**)GNxx
BA350-3AB(**)GNxx
BF500-3AB(**)GNxx 3.00 2.50 10.50 3.00 11.70 4.50
BF750-3AB(**)GNxx
BF1000-3AB(**)GNxx 3.00 2.50 11.30 3.00 12.70 4.50
BF350-4AB(**)GNxx 4.00 3.30 9.00 3.30 10.40 5.00
BF350-6AB(**)GNxx 6.00 4.70 11.30 4.70 12.70 6.20
BF350-3AB-A(**)GNxx 3.00 2.50 8.00 3.00 9.40 4.80
BH350-3AB-A(**)GNxx
BA350-3AB-A(**)GNxx
BKF1000-3AB-A(**)GNxx 伊文
BF350-4AB-A(**)GNxx 4.00 3.30 7.60 3.30 9.00 5.00 康铜
BH350-4AB-A(**)GNxx
BA350-4AB-A(**)GNxx
BKF1000-4AB-A(**)GNxx 伊文
BF175-2AB-C (**)GNxx 2.50 2.20 6.10 3.00 8.80 4.60 康铜
BH175-2AB-C (**)GNxx
BA175-2AB-C (**)GNxx
BF175-3AB-C(**)GNxx 3.20 2.70 8.40 3.00 10.50 4.60
BH175-3AB-C(**)GNxx
BA175-3AB-C(**)GNxx
BF350-3AB-C (**)GNxx
BH350-3AB-C (**)GNxx
BA350-3AB-C (**)GNxx
BF1000-3AB-C(**)GNxx
BKF2000-3AB-C(**)GNxx 伊文
BF175-2AB-D(**)GNxx 2.50 2.20 6.10 3.00 8.80 4.60 康铜
BH175-2AB-D(**)GNxx
BA175-2AB-D(**)GNxx
BF175-3AB-D(**)GNxx 3.20 2.70 8.40 3.00 10.50 4.60
BH175-3AB-D(**)GNxx
BA175-3AB-D(**)GNxx
BF350-3AB-D(**)GNxx
BH350-3AB-D(**)GNxx
BA350-3AB-D(**)GNxx
BF1000-3AB-D(**)GNxx
BKF2000-3AB-D(**)GNxx 伊文

双栅:二轴二栅 45°-HA型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
单栅长 单栅宽 两栅
总长
两栅
总宽
BF350-2HA(**)GNxx 2.00 3.50 10.20 3.50 11.60 4.90 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BH350-2HA(**)GNxx
BA350-2HA(**)GNxx
BKF1000-2HA(**)GNxx 1.90 3.90 5.60 4.30 7.10 5.80 伊文
BF350-3HA(**)GNxx 3.00 5.00 9.60 5.00 11.00 6.50 康铜
BH350-3HA(**)GNxx
BA350-3HA(**)GNxx
BF1000-3HA(**)GNxx 3.00 4.80 11.30 4.80 12.70 6.40
BH1000-3HA(**)GNxx
BA1000-3HA(**)GNxx
BF2000-3HA(**)GNxx 3.00 5.00 11.40 5.00 12.60 6.40
BF350-4HA(**)GNxx 4.00 6.40 9.00 6.40 10.40 7.70
BH350-4HA(**)GNxx
BA350-4HA(**)GNxx
BF1000-5HA(**)GNxx 5.00 8.20 12.20 8.20 13.60 9.70
BF350-6HA(**)GNxx 6.00 9.20 11.30 9.20 12.70 10.60
BF175-2HA-A(**)GNxx 2.50 4.20 6.10 5.50 8.80 6.60
BH175-2HA-A(**)GNxx
BA175-2HA-A(**)GNxx
BF350-2HA-A(**)GNxx
BH350-2HA-A(**)GNxx
BA350-2HA-A(**)GNxx
BF175-3HA-A(**)GNxx 3.20 7.00 8.40 7.00 10.50 8.50
BH175-3HA-A(**)GNxx
BA175-3HA-A(**)GNxx
BF350-3HA-A(**)GNxx
BH350-3HA-A(**)GNxx
BA350-3HA-A(**)GNxx
BF500-3HA-A(**)GNxx
BH500-3HA-A(**)GNxx
BA500-3HA-A(**)GNxx
BF750-3HA-A(**)GNxx
BH750-3HA-A(**)GNxx
BA750-3HA-A(**)GNxx
BF1000-3HA-A(**)GNxx
BH1000-3HA-A(**)GNxx
BA1000-3HA-A(**)GNxx
BF175-2HA-B(**)GNxx 2.50 2.90 5.70 5.00 7.00 6.00 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BH175-2HA-B(**)GNxx
BA175-2HA-B(**)GNxx
BF350-2HA-B(**)GNxx
BH350-2HA-B(**)GNxx
BA350-2HA-B(**)GNxx
BF500-2HA-B(**)GNxx
BH500-2HA-B(**)GNxx
BA500-2HA-B(**)GNxx
BF750-2HA-B(**)GNxx
BH750-2HA-B(**)GNxx
BA750-2HA-B(**)GNxx
BF1000-2HA-B(**)GNxx
BH1000-2HA-B(**)GNxx
BA1000-2HA-B(**)GNxx
BF350-2HA-C(**)GNxx 2.00 3.50 10.20 3.50 11.60 4.90
BH350-2HA-C(**)GNxx
BA350-2HA-C(**)GNxx
BKF1000-2HA-C(**)GNxx 1.90 3.90 5.60 4.30 7.10 5.80 伊文
BF350-3HA-C(**)GNxx 3.00 5.00 9.60 5.00 11.00 6.50 康铜
BH350-3HA-C(**)GNxx
BA350-3HA-C(**)GNxx
BF1000-3HA-C(**)GNxx 3.00 4.80 11.30 4.80 12.70 6.40
BF2000-3HA-C(**)GNxx 3.00 5.00 11.40 5.00 12.60 6.40
BF350-4HA-C(**)GNxx 4.00 6.40 9.00 6.40 10.40 7.70
BH350-4HA-C(**)GNxx
BA350-4HA-C(**)GNxx
BF1000-5HA-C(**)GNxx 5.00 8.20 12.20 8.20 13.60 9.70
BF350-6HA-C(**)GNxx 6.00 9.20 11.30 9.20 12.70 10.60
BF350-3HA-D(**)GNxx 3.00 5.00 8.00 5.00 9.40 6.40
BH350-3HA-D(**)GNxx
BA350-3HA-D(**)GNxx
BF350-4HA-D(**)GNxx 4.00 6.20 7.60 6.20 9.00 7.70
BH350-4HA-D(**)GNxx
BA350-4HA-D(**)GNxx
BF350-6HA-D(**)GNxx 6.00 9.60 10.6 9.60 12.00 11.00
BF350-3HA-E(**)GNxx 3.00 5.00 8.00 5.00 9.40 6.40
BH350-3HA-E(**)GNxx
BA350-3HA-E(**)GNxx
BF350-4HA-E(**)GNxx 4.00 6.20 7.60 6.20 9.00 7.70
BH350-4HA-E(**)GNxx
BA350-4HA-E(**)GNxx
BF350-6HA-E(**)GNxx 6.00 9.60 10.6 9.60 12.00 11.00

双栅:垂直轴二栅-BB型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
单栅长 单栅宽 两栅
总长
两栅
总宽
BF175-2BB(**)GNxx 2.20 3.20 5.20 6.60 6.40 8.10 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BH175-2BB(**)GNxx
BA175-2BB(**)GNxx
BF350-2BB(**)GNxx
BH350-2BB(**)GNxx
BA350-2BB(**)GNxx
BKF1000-2BB(**)GNxx 伊文
BF175-4BB(**)GNxx 4.00 4.50 6.70 9.20 7.90 11.00
BH175-4BB(**)GNxx
BA175-4BB(**)GNxx
BF350-4BB(**)GNxx
BH350-4BB(**)GNxx
BA350-4BB(**)GNxx
BKF1000-4BB(**)GNxx 伊文
BF350-3BB(**)GNxx 3.00 3.70 5.50 7.60 6.70 8.70 康铜
BH350-3BB(**)GNxx
BA350-3BB(**)GNxx
BF500-3BB(**)GNxx 3.00 4.10 5.20 8.40 6.80 9.50
BH500-3BB(**)GNxx
BA500-3BB(**)GNxx
BF700-3BB(**)GNxx
BH700-3BB(**)GNxx
BA700-3BB(**)GNxx
BF1000-3BB(**)GNxx 3.00 3.70 5.40 7.60 6.40 8.40
BKF1000-3BB(**)GNxx 伊文
BF350-2BB-A(**)GNxx 2.20 3.20 5.20 6.60 6.40 8.10 康铜
BH350-2BB-A(**)GNxx
BA350-2BB-A(**)GNxx
BF350-4BB-A(**)GNxx 4.00 4.50 6.70 9.20 7.90 11.00
BH350-4BB-A(**)GNxx
BA350-4BB-A(**)GNxx
BKF1000-4BB-A(**)GNxx 伊文
BF350-3BB-A(**)GNxx 3.00 3.70 5.50 7.60 6.70 8.70 康铜
BH350-3BB-A(**)GNxx
BA350-3BB-A(**)GNxx
BF700-3BB-A(**)GNxx 3.00 4.10 5.20 8.40 6.80 9.50
BF1000-3BB-A(**)GNxx 3.00 3.70 5.40 7.60 6.40 8.40
BKF1000-3BB-A(**)GNxx 伊文


图例 型号 尺寸(毫米) 蠕变编码 感应材料
敏感栅 基底
栅长 栅宽 总长 总宽
BF350-1BB-B(**)GNxx 1.57 1.57 6.40 1.57 7.60 3.20   康铜
BH350-1BB-B(**)GNxx
BA350-1BB-B(**)GNxx
BKF1000-1BB-B(**)GNxx 伊文
BF350-2BB-B(**)GNxx 2.00 2.00 11.60 2.00 12.80 4.60 康铜
BH350-2BB-B(**)GNxx
BA350-2BB-B(**)GNxx
BKF 100 0-2BB-B(**)GNxx 伊文
BF350-3BB-B(**)GNxx 3.17 3.17 14.10 3.17 15.30 6.40 康铜
BF500-3BB-B(**)GNxx
BKF700-3BB-B(**)GNxx 伊文

双栅:平行轴二栅-FB型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
单栅长 单栅宽 两栅
总长
两栅
总宽
BF350-2FB(**)GNxx 2.00 2.60 4.10 5.40 6.00 7.00 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BH350-2FB(**)GNxx
BA350-2FB(**)GNxx
BKF1000-2FB(**)GNxx 伊文
BF350-3FB(**)GNxx 3.20 2.80 6.20 5.80 7.40 7.40 康铜
BH350-3FB(**)GNxx
BA350-3FB(**)GNxx
BKF1000-3FB(**)GNxx 伊文
BF350-4FB(**)GNxx 4.00 2.30 7.00 4.80 8.60 6.40 康铜
BH350-4FB(**)GNxx
BA350-4FB(**)GNxx
BKF1000-4FB(**)GNxx 伊文
BF120-6FB(**)GNxx 6.00 2.80 9.00 5.80 10.40 7.10 康铜
BH120-6FB(**)GNxx
BA120-6FB(**)GNxx
BF350-6FB(**)GNxx
BH350-6FB(**)GNxx
BA350-6FB(**)GNxx
BKF1000-6FB(**)GNxx 伊文

双栅:同轴二栅-GB型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
单栅长 单栅宽 两栅
总长
两栅
总宽
两栅
中心距
BF350-1.5GB(**)-D6.0GNxx 1.50 4.00 7.70 4.00 6.00 9.00 5.40 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
GN32
GN34
GN36
GN38
GN40
GN44
GN48
GN52
康铜
BH350-1.5GB(**)-D6.0GNxx
BA350-1.5GB(**)-D6.0GNxx
BKF1000-1.5GB(**)-D6.0GNxx 伊文
BF350-2GB(**)-D6.0GNxx 2.00 3.70 8.60 3.70 6.00 10.0 4.80 康铜
BH350-2GB(**)-D6.0GNxx
BA350-2GB(**)-D6.0GNxx
BKF1000-2GB(**)-D6.0GNxx 伊文
BF350-2GB(**)-D7.0GNxx 2.00 3.70 9.60 3.70 7.000 11.00 4.80 康铜
BH350-2GB(**)-D7.0GNxx
BA350-2GB(**)-D7.0GNxx
BKF1000-2GB(**)-D7.0GNxx 伊文
BF350-2GB(**)-D10.5GNxx 2.20 3.70 13.10 3.70 10.50 14.40 4.60
BKF1000-2GB(**)-D10.5GNxx 伊文
BF350-3GB(**)-D6.0GNxx 3.00 2.50 9.40 4.40 6.00 10.60 5.00 康铜
BKF1000-3GB(**)-D6.0GNxx 伊文
BF350-3GB(**)-D7.0GNxx 3.00 2.50 10.40 4.40 7.00 11.60 5.00 康铜
BH350-3GB(**)-D7.0GNxx
BA350-3GB(**)-D7.0GNxx
BKF1000-3GB(**)-D7.0GNxx 伊文
BF350-3GB(**)-D10.5GNxx 3.00 2.50 14.00 2.50 10.50 15.2 5.50 康铜
BKF1000-3GB(**)-D10.5GNxx 伊文
BF240-3GB(**)-D12.5GNxx 3.00 3.70 16.00 3.70 12.50 17.00 4.70 康铜
BKF750-3GB(**)-D12.5GNxx 伊文
BF1000-3GB(**)-D7.0GNxx 3.00 4.80 10.50 4.80 7.00 11.70 6.00 康铜
BF350-2GB-A(**)-D5.0GNxx 2.20 3.80 10.50 4.20 5.00 11.90 5.40
BH350-2GB-A(**)-D5.0GNxx
BA350-2GB-A(**)-D5.0GNxx
BKF1000-2GB-A(**)-D5.0GNxx 伊文
BF350-2GB-A(**)-D6.0GNxx 2.20 3.80 11.50 4.20 6.00 12.90 康铜
BKF1000-2GB-A(**)-D6.0GNxx 伊文
BF350-2GB-A(**)-D7.0GNxx 2.20 3.80 12.50 4.20 7.00 13.90 康铜
BKF1000-2GB-A(**)-D7.0GNxx 伊文
BF350-3GB-A(**)-D5.0GNxx 3.00 3.20 11.50 3.60 5.00 12.90 4.20 康铜
BKF1000-3GB-A(**)-D5.0GNxx 伊文
BF350-3GB-A(**)-D6.0GNxx 3.00 3.20 12.50 3.60 6.00 13.90 康铜
BKF1000-3GB-A(**)-D6.0GNxx 伊文
BF350-3GB-A(**)-D7.0GNxx 3.00 3.20 13.50 3.60 7.00 14.90 康铜
BKF1000-3GB-A(**)-D7.0GNxx 伊文
BF350-3GB-B(**)-D5.0GNxx 3.00 5.10 12.50 7.90 5.00 14.40 9.50 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
GN32
GN34
GN36
GN38
GN40
GN44
GN48
GN52
康铜
BF500-3GB-B(**)-D5.0GNxx
BF1000-3GB-B(**)-D5.0GNxx
BF350-3GB-B(**)--D5.5GNxx 3.00 4.00 10.50 5.00 5.50 11.00 5.50
BF500-3GB-B(**)--D5.5GNxx
BF1000-3GB-B(**)--D5.5GNxx
BF350-2GB-C(**)-D5.0GNxx 2.00 3.70 10.40 3.70 5.00 11.60 4.90 康铜
BKF1000-2GB-C(**)-D5.0GNxx 伊文
BF350-2GB-C(**)-D6.0GNxx 2.00 3.70 11.40 3.70 6.00 12.60 4.90 康铜
BKF1000-2GB-C(**)-D6.0GNxx 伊文
BF350-2GB-C(**)-D7.0GNxx 2.00 3.70 12.40 3.70 7.00 13.60 4.90 康铜
BKF1000-2GB-C(**)-D7.0GNxx 伊文
BF350-3GB-C(**)-D5.0GNxx 3.00 2.50 11.40 2.50 5.00 12.60 3.90 康铜
BKF1000-3GB-C(**)-D5.0GNxx 伊文
BF350-3GB-C(**)-D6.0GNxx 3.00 2.50 12.40 2.50 6.00 13.60 3.90 康铜
BKF1000-3GB-C(**)-D6.0GNxx 伊文
BF350-3GB-C(**)-D7.0GNxx 3.00 2.50 13.40 2.50 7.00 14.60 3.90 康铜
BKF1000-3GB-C(**)-D7.0GNxx 伊文
BF350-2GB-D(**)-D5.0GNxx 2.00 3.70 11.40 3.70 5.00 12.60 4.90 康铜
BKF1000-2GB-D(**)-D5.0GNxx 伊文
BF350-2GB-D(**)-D6.0GNxx 2.00 3.70 12.40 3.70 6.00 13.60 4.90 康铜
BKF1000-2GB-D(**)-D6.0GNxx 伊文
BF350-2GB-D(**)-D7.0GNxx 2.00 3.70 13.40 3.70 7.00 14.60 4.90 康铜
BKF1000-2GB-D(**)-D7.0GNxx 伊文
BF350-3GB-D(**)-D5.0GNxx 3.00 2.50 12.40 2.50 5.00 13.60 3.90 康铜
BKF1000-3GB-D(**)-D5.0GNxx 伊文
BF350-3GB-D(**)-D6.0GNxx 3.00 2.50 13.40 2.50 6.00 14.60 3.90 康铜
BKF1000-3GB-D(**)-D6.0GNxx 伊文
BF350-3GB-D(**)-D7.0GNxx 3.00 2.50 14.40 2.50 7.00 15.60 3.90 康铜
BKF1000-3GB-D(**)-D7.0GNxx 伊文

四栅:同轴四栅-GD型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
单栅长 单栅宽 四栅
总长
四栅
总宽
上下两片
中心距离
BF350-0.76GD(**)-D8.4GNxx 0.76 3.10 10.00 3.10 8.40 10.80 4.10 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BKF1000-0.76GD(**)-D8.4GNxx 伊文
BF350-1.0GD(**)-D9.1GNxx 1.00 2.50 11.00 2.50 9.10 11.80 3.60 康铜
BKF1000-1.0GD(**)-D9.1GNxx 伊文
BF350-1.5GD(**)-D10.6GNxx 1.50 2.50 13.00 2.50 10.60 13.80 3.60 康铜
BKF1000-1.5GD(**)-D10.6GNxx 伊文
BF350-2GD(**)-D12.1GNxx 2.00 2.50 15.00 2.50 12.10 15.80 3.60 康铜
BKF1000-2GD(**)-D12.1GNxx 伊文
BF350-2.5GD(**)-D13.6GNxx 2.50 2.00 17.00 2.00 13.60 17.80 3.20 康铜
BKF1000-2.5GD(**)-D13.6GNxx 伊文

四栅:二轴四栅90o-EB型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
单栅长 单栅宽 四栅
总长
四栅
总宽
BF350-2EB(**)GNxx 2.00 2.00 7.40 6.30 8.20 7.10 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BH350-2EB(**)GNxx
BA350-2EB(**)GNxx
BKF1000-2EB(**)GNxx 伊文
BF350-2EB-A(**)GNxx 2.50 3.10 8.80 7.50 10.40 9.10 康铜
BH350-2EB-A(**)GNxx
BA350-2EB-A(**)GNxx
BKF1000-2EB-A(**)GNxx 伊文
BF350-1EB-B(**)GNxx 2.50 3.00 7.00 5.60 8.20 6.40 康铜
BH350-1EB-B(**)GNxx
BA350-1EB-B(**)GNxx
BF350-2EB-C(**)GNxx 1.80 1.80 6.60 5.00 7.90 6.40 康铜
BH350-2EB-C(**)GNxx
BA350-2EB-C(**)GNxx
BKF1000-2EB-C(**)GNxx 伊文

四栅:二平行轴并同轴二栅-FG型

图例 型号 尺寸(毫米) 蠕变
编码
箔材
敏感栅 基底
单栅长 单栅宽 四栅
总长
四栅
总宽
同轴
上下
两栅
中心距
BF350-2FG(**)-D5.0GNxx 2.10 2.70 7.20 5.80 5.00 8.40 7.00 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BH350-2FG(**)-D5.0GNxx
BA350-2FG(**)-D5.0GNxx
BKF1000-2FG(**)-D5.0GNxx 伊文
BF350-2FG(**)-D6.0GNxx 2.10 2.70 8.20 5.80 6.00 9.40 7.00 康铜
BH350-2FG(**)-D6.0GNxx
BA350-2FG(**)-D6.0GNxx
BKF1000-2FG(**)-D6.0GNxx 伊文
BF350-3FG(**)-D6.0GNxx 3.00 2.90 11.50 6.50 6.00 12.70 7.60 康铜
BH350-3FG(**)-D6.0GNxx
BA350-3FG(**)-D6.0GNxx
BKF1000-3FG(**)-D6.0GNxx 3.00 2.50 11.50 5.60 6.00 12.70 6.60 伊文
BF350-3FG(**)-D7.0GNxx 3.00 2.90 12.50 6.50 7.00 13.70 7.60 康铜
BH350-3FG(**)-D7.0GNxx
BA350-3FG(**)-D7.0GNxx
BKF1000-2FG(**)-D7.0GNxx 2.10 2.70 9.20 5.80 7.00 10.40 7.00 伊文
BKF1000-2FG(**)-D10.0GNxx 2.10 2.70 12.20 5.80 10.00 13.40 7.00
BF350-2FG-A(**)-D5.8GNxx 2.10 2.60 8.50 5.90 5.80 9.40 7.00 康铜
BH350-2FG-A(**)-D5.8GNxx
BA350-2FG-A(**)-D5.8GNxx
BKF1000-2FG-A(**)-D5.8GNxx 伊文
BF350-2FG-A(**)-D6.0GNxx 2.10 2.60 8.70 5.90 6.00 9.60 7.00 康铜
BH350-2FG-A(**)-D6.0GNxx
BA350-2FG-A(**)-D6.0GNxx
BKF1000-2FG-A(**)-D6.0GNxx 伊文

四栅:圆膜栅-KA型

图例 型号 尺寸(毫米) 蠕变编码 箔材
敏感栅直径 基底直径
BF120-6KA(**)GNxx Ø5.60 Ø6.00 GNxx:
GN10
GN12
GN14
GN17
GN20
GN22
GN24
GN26
GN28
GN30
康铜
BH120-6KA(**)GNxx
BA120-6KA(**)GNxx
BKF350-6KA(**)GNxx Ø6.00 Ø10.00 伊文
BF350-10KA(**)GNxx Ø9.60 Ø10.00 康铜
BH350-10KA(**)GNxx
BA350-10KA(**)GNxx
BKF1000-10KA(**)GNxx Ø9.60 Ø10.00 伊文
BF350-12KA(**)GNxx Ø11.60 Ø12.00 康铜
BH350-12KA(**)GNxx
BA350-12KA(**)GNxx
BKF1000-12KA(**)GNxx Ø11.60 Ø12.00 伊文
BF350-13KA(**)GNxx Ø12.60 Ø13.00 康铜
BH350-13KA(**)GNxx
BA350-13KA(**)GNxx
BF1000-13KA(**)GNxx
BKF2000-13KA(**)GNxx Ø12.60 Ø13.00 伊文
BF350-15KA(**)GNxx Ø14.60 Ø15.00 康铜
BF1000-15KA(**)GNxx
BKF2000-15KA(**)GNxx Ø14.60 Ø15.00 伊文
BF350-18KA(**)GNxx Ø17.60 Ø18.00 康铜
BF1000-18KA(**)GNxx
BKF2000-18KA(**)GNxx Ø17.60 Ø18.00 伊文
BF350-20KA(**)GNxx Ø19.60 Ø20.00 康铜
BF1000-20KA(**)GNxx
BF2000-20KA(**)GNxx
BKF3500-20KA(**)GNxx Ø19.60 Ø20.00 伊文

补偿电阻型号设计

固定型 短接型 摩擦型
尺寸标注

注解:
①固定型电阻补偿片由镍箔合金制成(NF-AA),电阻值固定,电阻误差范围:±1%; 用来对电桥电路做温度系数补偿;
②短接型电阻补偿片可分两种,一种是NF-AD,它是由镍箔合金制成,用来对电桥电路做温度系数补偿;另一种是CF-AD,它是由康铜合金制成,用来平衡电桥电路;
③摩擦型电阻补偿片分为两种,一种是NF-AC,它是由镍箔合金制成,用来对电桥电路做温度系数补偿;另一种是CF-AC,它是由康铜合金制成,用来平衡电桥电路。

图例 型号 电阻
(23℃,Ω)
尺寸(毫米) 箔材
敏感栅 基底
栅长 栅宽 总长 总宽
NF15-2AA 15 2.00 2.80 4.40 2.80 5.40 3.80 镍箔
NF22-2AA 22
NF26-2AA 26 2.50 2.60 4.90 2.60 6.30 3.80
NF28-2AA 28
NF30-3AA 30 3.00 3.30 6.00 3.30 7.00 4.50
NF32-3AA 32
NF34-3AA 34
NF35-3AA 35
NF40-3AA 40 3.00 3.80 6.00 4.00 5.00
NF45-3AA 45
NF50-3AA 50 3.00 3.30 6.00 3.30 4.50
NF55-3AA 55
NF60-3AA 60
NF65-3AA 65 4.00 4.90 7.00 4.90 8.00 6.20
NF70-4AA 70
NF75-4AA 75
NF80-4AA 80
NF85-4AA 85 4.00 5.30 7.00 5.30 8.00 6.60
NF90-4AA 90
NF95-4AA 95
NF100-4AA 100
NF105-4AA 105
NF110-4AA 110 4.00 5.50 6.80 5.50 8.00 6.60
NF120-4AA 120
NF125-4AA 125
NF130-4AA 130
NF135-5AA 135 5.00 4.40 8.00 4.40 9.00 6.00
NF140-5AA 140
NF145-5AA 145
NF150-5AA 150
NF155-6AA 155 6.00 4.70 8.80 4.70 10.00 6.00
NF160-6AA 160
NF170-6AA 170
NF180-6AA 180
NF190-6AA 190
NF200-6AA 200 6.50 4.90 9.00 4.90 10.00 5.90


图例 型号 电阻值
(23℃,Ω)
尺寸(毫米) 箔材
敏感栅 基底
总长 总宽
CF70-2AD 70 6.00 3.20 7.50 4.50 康铜
CF100-2AD 100
CF125-2AD 125
CF150-2AD 150
CF180-2AD 180
CF200-2AD 200
CF220-2AD 220
CF250-2AD 250
NF11-2AD 11 6.00 3.20 7.50 4.50 镍箔
NF16-2AD 16
NF22-2AD 22
NF30-2AD 30
CF2-2AC 2 5.00 5.00 6.50 6.50 康铜
CF3-2AC 3
CF4-2AC 4
CF5-2AC 5
CF6-2AC 6
NF1-2AC 1 5.00 5.00 6.50 6.50 镍箔







 称重传感器/测力传感器/电阻应变片



应变计 电阻应变计基本知识 高精度传感器用应变计 1F6-S   CZL802
称重传感器 CZL613 CZL619 CZL630 CZL702 CZL708
  CZL201 CZL301 CZL600 CZL602 CZL607





更多产品请看本公司产品专用销售网站:

欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

中国传感器科技信息网:http://www.sensor-ic.com/     SSTKJ工控安防网:http://www.pc-ps.net/

SSTKJ电子 元器件网:http://www.sunstare.com/            SSTKJ微波光电产品网:HTTP://www.rfoe.net/

消费电子产品网://www.icasic.com/                   科技产品网://www.sunstars.cn/传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83376489 83376549 83607652 83370250   83370251   83376549

    传真:0755-83376182  (0)13902971329  MSN: xjr5@163.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号 电话:0755-83665529   13823648918

    技术支持: 0755-83394033 13501568376

    北京分公司:北京海淀区知春路132号中发电子大厦3097     TEL  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号      TEL  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所)     西安劳动南路88号电子商城二楼D23

            TEL  18926764199  FAX:029-77678271
