Standard Sensor Assemblies

Below are some examples of SEMITEC standard sensor solutions.

Standard Sensor Assembly A: xxxAT-11

Type	R₂₅	B_25/85	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
102AT-11	1.00kΩ±1%	3100K±1%	approx. 2.6	approx. 75	13	-50～+90
202AT-11	2.00kΩ±1%	3182K±1%				-50～+90
502AT-11	5.00kΩ±1%	3324K±1%				-50～+105
103AT-11	10.0kΩ±1%	3435K±1%
203AT-11	20.0kΩ±1%	4013K±1%

Breakdown voltage: AC1200V 1 sec.
Insulation resistance: DC500V 100MΩ+

Standard Sensor Assembly B: 103AT-2-34119

R₂₅	B_25/85	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
10.0kΩ±1%	3435K±1%	approx. 3.0	approx. 80	15	-10～+105

Breakdown voltage: AC600V 1 sec.
Insulation resistance: DC500V 100MΩ+

Standard Sensor Assembly C: EC2F103A2-xxxxx

Type	R₂₅	B_25/85	Resin color	Operating Temp. range ℃
EC2F102A2-71014	1kΩ±1%	3100K±1%	Light blue	-40～+90
EC2F202A2-71048	2kΩ±1%	3182K±1%	Red	-40～+90
EC2F502A2-40103	5kΩ±1%	3324K±1%	Grey	-40～+110
EC2F103A2-40113	10kΩ±1%	3435K±1%	Black
EC2F203A2-70030	20kΩ±1%	4013K±1%	Blue
EC2F503A2-70456	50kΩ±1%	4060K±1%	White
EC2F104A2-60109	100kΩ±1%	4665K±1%	Green

Dissipation factor: approx. 3.0mW/℃
Breakdown voltage: AC2400V 1 sec.
Thermal time constant: approx. 80 sec.
Insulation resistance: DC500V 100MΩ+

Standard Sensor Assembly D: 103JT-025-600AY

R₂₅	B_25/85	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
10.0kΩ±1%	3435K±1%	approx. 0.7	approx. 5	3.5	-30～+105

Breakdown voltage: AC120V 1 sec.
Insulation resistance: DC100V 100MΩ+

Standard Sensor Assembly E: EC2F103A2-40113-600AY

R₂₅	B_25/85	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
10.0kΩ±1%	3435K±1%	approx. 3.0	approx. 80	15	-30～+105

Breakdown voltage: AC2400V 1 sec.
Insulation resistance: DC500V 100MΩ+

標準ASSY品　F　EF1M493G2-ASSY-1　／　EF1M493G2-ASSY-2

R₁₀₀	B_0/100	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
3.3kΩ±2.5%	3970K±1%	approx. 2.2	approx. 78	11	-20～+180

Breakdown voltage: AC2400V 1 sec.
Insulation resistance: DC500V 100MΩ+

No	L	Connector
1	185±5	XAP-02V(Blue)
2	290±10	XAP-02V(White)

Standard Sensor Assembly G: EP1C212C0-ASSY-3

R₃₅	B_0/25	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
1.433kΩ±2%	3400K±2%	approx. 5.0	approx. 10	25	-30～+80

Breakdown voltage: AC1800V 1 sec.
Insulation resistance: DC500V 100MΩ+

Standard Sensor Assembly H: ED5F103A2-ASSY-4

R₂₅	B_25/85	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
10.0kΩ±1%	3435K±1%	approx. 4.0	approx. 2	20	-30～+80

Breakdown voltage: AC1500V 1 sec.
Insulation resistance: DC500V 100MΩ+

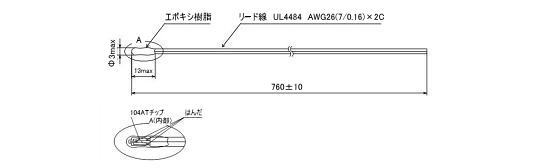

Standard Sensor Assembly I: 104AT-4-ASSY-5

R₂₅	B_25/85	Dissipation factor mW/℃	Thermal time constant (s)	Max. power mW at 25℃	Operating Temp. range ℃
100.0kΩ±1%	4261K±1%	approx. 4.0	approx. 35	20	-30～+90

Breakdown voltage: AC600V 1 sec.
Insulation resistance: DC500V 100MΩ+

For standard ASSY標準ASSY用サーミスタセンサ

下記は、センサの一例です。

標準ASSY品　Ａ　□□□AT-11

形名	R25	B25/85	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
102AT-11	1.00kΩ±1%	3100K±1%	約2.6	約75	13	-50～+90
202AT-11	2.00kΩ±1%	3182K±1%				-50～+90
502AT-11	5.00kΩ±1%	3324K±1%				-50～+105
103AT-11	10.0kΩ±1%	3435K±1%
203AT-11	20.0kΩ±1%	4013K±1%

絶縁耐圧・・・・AC1200V　1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

標準ASSY品　B　103AT-2-34119

R25	B25/85	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
10.0kΩ±1%	3435K±1%	約3.0	約80	15	-10～+105

絶縁耐圧・・・・AC600V　1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

標準ASSY品　C　EC2F103A2-□□□□□

形名	R25	B25/85	成型樹脂色	使用温度範囲℃
EC2F102A2-71014	1kΩ±1%	3100K±1%	水色	-40～+90
EC2F202A2-71048	2kΩ±1%	3182K±1%	赤色	-40～+90
EC2F502A2-40103	5kΩ±1%	3324K±1%	灰色	-40～+110
EC2F103A2-40113	10kΩ±1%	3435K±1%	黒色
EC2F203A2-70030	20kΩ±1%	4013K±1%	青色
EC2F503A2-70456	50kΩ±1%	4060K±1%	白色
EC2F104A2-60109	100kΩ±1%	4665K±1%	緑色

熱放散定数・・・・約3.0mW/℃
熱時定数・・・・・・約80秒
絶縁耐圧・・・・・・AC2400V　1秒
絶縁抵抗・・・・・・DC500Vにて100MΩ以上

標準ASSY品　D　103JT-025-600AY

R25	B25/85	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
10.0kΩ±1%	3435K±1%	約0.7	約5	3.5	-30～+105

絶縁耐圧・・・・AC120V　1秒
絶縁抵抗・・・・DC100Vにて100MΩ以上

標準ASSY品　E　EC2F103A2-40113-600AY

R25	B25/85	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
10.0kΩ±1%	3435K±1%	約3.0	約80	15	-30～+105

絶縁耐圧・・・・AC2400V　1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

標準ASSY品　F　EF1M493G2-ASSY-1　／　EF1M493G2-ASSY-2

R100	B0/100	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
3.3kΩ±2.5%	3970K±1%	約2.2	約78	11	-20～+180

絶縁耐圧・・・・AC1200V　1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

No	L	コネクタ
1	185±5	XAP-02V(青)
2	290±10	XAP-02V(白)

標準ASSY品　G　EP1C212C0-ASSY-3

R35	B0/25	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
1.433kΩ±2%	3400K±2%	約5.0	約10	25	-30～+80

絶縁耐圧・・・・AC1800V　1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

標準ASSY品　H　ED5F103A2-ASSY-4

R25	B25/85	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
10.0kΩ±1%	3435K±1%	約4.0	約2	20	-30～+80

絶縁耐圧・・・・AC1500V　1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上

標準ASSY品　I　104AT-4-ASSY-5

R25	B25/85	熱放散定数 mW/℃	熱時定数 s	定格電力 mW at 25℃	使用温度範囲 ℃
100.0kΩ±1%	4261K±1%	約4.0	約35	20	-30～+90

絶縁耐圧・・・・AC600V　1秒
絶縁抵抗・・・・DC500Vにて100MΩ以上
