CY-DKⅢ型智能数显差压开关
|
| 一、 产品介绍： |
二、 实物图例： |
CY-DKⅢ型智能数显差压开关采用进口带不锈钢隔离膜片的高精度、高稳定性力敏芯片，经激光调阻和先进的厚膜技术温度补偿、线性补偿、信号放大、V/I转换、逆极性保护、压力过载限流等信号处理，直接用31/2LED显示压力值的智能差压开关。
广泛用于石油、化工、治金、电力、环保等领域的气动差压或气、液差压控制系统。
|
 |
三、 技术参数：
|
量 程
|
0～0.1…………60（Mpa）
|
|
压 力 形 式
|
差压 |
|
输 出 信 号
|
底电平≤0.5，高电平≥4.5的开关信号 |
|
精
度
|
0.25
0.5 1 （%）
|
|
上下限设定范围
|
下限：0～上限设定最底值
上限：下限设定最高植～上限设定最高值
|
|
长 期 稳 定 性
|
|
|
工
作 电 压
|
|
|
补
偿 温 度
|
-10～+80
|
|
存
储 温 度
|
-40～+120
|
|
膜
片 材 料
|
316L不锈钢
|
|
壳
体 材 料
|
1Cr18Ni9Ti和铝合金
|
|
接 口 |
M20×1.5或用户定义 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级 |
IP65 |
|
| 四、特
点：
|
1、 III型为压力控制点在量程范围内可设定调节并显示的产品
2、 采用差压传感器
3、调节无死区，零点至满量程设定点任意调整
4、比机械压力开关精度高，响应快
5、LED显示压力值
5、开关信号可靠
6、本安防爆
|

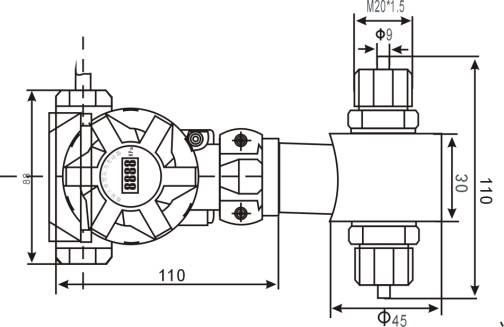

| 五、
外型结构：
|
|
|
六、 选 型：
|
代 码
|
说 明 |
| CYDK-I |
单点调节压力开关 |
|
II |
两点调节压力开关 |
|
III |
智能数显压力开关 |
| 1 |
普通压力开关 |
| 2 |
带滞后回差型 |
| A |
外螺纹尺寸：M12×1 |
| B |
外螺纹尺寸：M20×1.5 |
| C |
外螺纹尺寸协商定制 |
| O |
输出方式为光耦 |
| M |
输出方式为COMS |
| J |
输出方式为继电器 |
| 1 |
18～24VDC供电 |
| 2 |
220VAC
供电 |
|
