CYDB11系列压力变送器

量程范围	0～±100、500…1000(Pa)
量程范围	0～2、10…1000 (KPa)
压力形式	表压、负压
输出信号	4～20 mA (1～5V) 二线制
输出信号	0～10 mA (1～5V) 三线制
精度	0.1 0.3 0.5
非线性迟滞重复性	≤0.1 ≤0.3 ≤0.5（%FS）
零点漂移	≤0.1 ≤0.1 ≤0.3（%FS/4h）
零点及灵敏度温度漂移	≤0.01 ≤0.03 ≤0.05（%FS/℃）
长期稳定性	≤0.1 ≤0.3 ≤0.5（%FS/年）
工作电压	+12～+36 （标定值为+24）
补偿温度	0～+60（℃）
环境温度	－20～+85（℃）
过载能力	200（% ）
寿命	＞1×10⁸压力循环（25℃）
静压	≤5（Mpa）
负载电阻	R=（U－12.5）/0.02－RD 其中：U为电源电压 Rd为电缆内阻
响应时间	≤1（ms）
测量介质	非腐蚀性气体
壳体材料	1Cr18Ni9TI 和 ABS
接口	Φ6气嘴或用户自定
防爆等级	ExibIICT6
防护等级	IP65

四、特点：

1、测非腐蚀性气体的微压，流量，风压
2、可连续测量负压和正压
3、灵敏度高。可测小于100Pa的微小压力
4、精度高：优于0.1%FS
5、稳定性好：≤0.1%FS/年，≤0.01%FS/℃
6、防浪涌电压，极性反向保护
7、抗干扰设计
8、过载能力强
9、体积小，安装方便
10、本安防爆

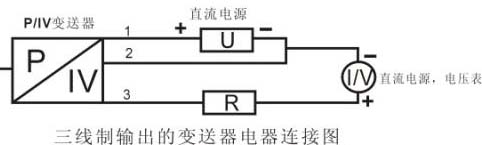

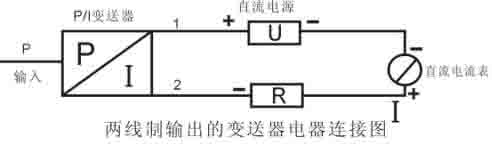

五、电器连接：

六、外型结构：

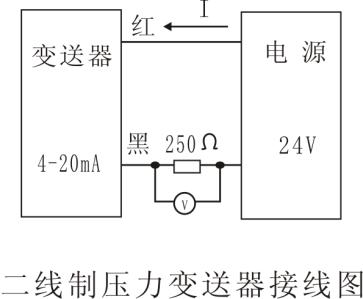

七、接线图
