CYB15系列蓝宝石高温压力变送器
|
| 一、 产品介绍： |

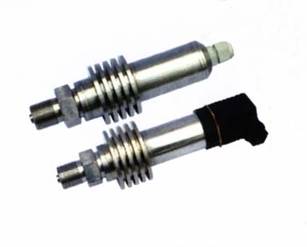

二 、实物图例： |
CYB15系列蓝宝石高温压力变送器采用进口高精度蓝宝石压力传感器，并经过特定的信号提取及剥离等专利技术进行温度及线性化补偿，产品具有压力范围宽、温度范围广、精确度高、稳定性优良、耐磨损、抗冲击、防腐蚀等显著特点。
该变送器能够长期稳定工作在高湿严寒地区，不受环境温度影响，最大压力可达200Mpa，介质温度可达200℃。
CYB15系列蓝宝石高温压力变送器广泛用于航天、航空、石油、化工、冶金、电力、船舶、医药、环保、科研等领域对高温气体、液体、流体、胶体的测量和控制，是测量高温介质的理想产品。 |
 |
三、 技术参数：
|
量 程 范 围
|
0～4、100…1000(KPa)
|
|
0～2、20…200 (MPa)
|
|
压 力 形 式
|
表压、 绝压 |
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
|
0～10mA (0～5V) 三线制 |
|
精
度
|
0.1 0.2
0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.2 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.2 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.15 ≤0.03（%FS/℃）
|
|
长 期 稳 定 性
|
≤0.1 ≤0.2 ≤0.5（%FS/年）
|
|
工 作 电 压
|
＋14～＋36 （标定值为＋24）（V ） |
|
补
偿 温 度
|
参见选型表（℃）
|
|
环
境 温 度
|
－40～＋85（℃）
|
|
介 质 温 度
|
－60～＋200（℃）
|
|
过 载 能 力 |
150（% ） |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
高温气体、液体、腐蚀性和非腐蚀性介质 |
|
壳 体 材 料 |
1Cr18Ni9Ti |
|
接 口 |
M20×1.5或用户自定 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP67 |
|
| 四

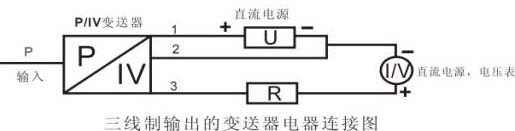

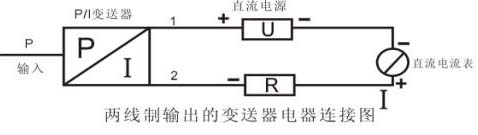

、电器连接：
|
|
|
| 五

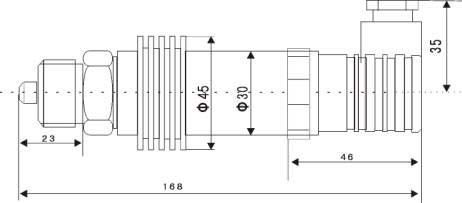

、外型尺寸：
|
|
|
六、
特点：
七、 应用：
|
1、 测量范围宽：0-4Kpa-200Mpa
2、 精度高：经线性化处理优于0.1%FS
3、 稳定性好：≤0.1%FS/年
4、 介质温度范围宽：-60~+200℃
5、 抗干扰设计
6、 防腐性好：钛-蓝宝石膜片
7、 本安防爆
|
1、 工业现场过程压力检测
2、 航空、航天领域
3、 航海及造船行业
4、 石油、化工行业
5、 发电厂、核电站
6、 食品、建材行业
7、 科研及实验室校验
|
|
八、 安装使用：
|
1、本产品利用M20×1.5接口直接安装在管道上，而不必使用安装支架。
2、在测量高温介质时，应使用引压或冷却装置，以便将温度降至变送器正常使用温度范围内。
3、露天安装时，应尽量把变送器置于通风干燥处，避免强光直接照射或雨淋，否则将降低整机的性能及影响整机的寿命。
4、引出的电缆线应注意保护，在工业现场使用时，建议使用蛇皮管或铁管保护，或者把它架高。
|
|
九、 选 型：
|
代 码
|
说 明 |
|
CYB15 |
蓝宝石高温型压力变送器 |
| B |
表压型 |
| G |
绝压型 |
| P |
平膜型 |
| FS |
压力满量程 |
| I |
电流输出 |
| V |
电压输出 |
| X |
外形结构 |
| J |
精 度 |
| O |
其它要求 |
|
代
码 |
补 偿 温
度 |
|
T1 |
－20～+85℃ |
|
T2 |
－60～+120℃ |
|
T3 |
0～+150℃ |
|
T4 |
+20～+200℃ |
|
