所谓“四遥”――是“遥测、遥信、遥控、遥调”技术的简称，“遥测”是指利用电子技术远方测量集中显示诸如电流、电压、功率、压力、温度等模拟量的系统技术，“遥信”是指远方监视电气开关和设备、机械设备的工作状态和运转情况状态等，“遥控”是指远方控制或保护电气设备及电气化机械设备的分合起停等工作状态，“遥调”是指远方设定及调整所控设备的工作参数、标准参数等。

　

超声波遥控电路应用举例

　

作者：admin    文章来源：本站原创    点击数： 978    更新时间：2006-1-1

UCM—T₄₀K₁ UCM—R₄₀K₁ 压电陶瓷超声波换能器

一、压电陶瓷超声波换能器体积小，灵敏度高、性能可靠、价格低廉，是遥控、遥测、报警等电子装置最理想的电子器件、用此换能器构成的超声波遥控开关，可使家电产品、电子玩具加速更新换代，提高市场竞争能力。
    二、技术参数
    灵敏度：≥—70dB / V / ubar
    谐振频率：40KHZ±1KHZ（UCM—T40K1·发射用）
    38KHZ±1KHZ（UCM—R40K1·接收用）
    频带宽：2KHZ±0.5KHZ
    外形尺寸：∮16mm×22.5mm
    三、使用环境
    温度：—20℃~ + 60 ℃ 相对湿度：20 ± 5℃时达98%
    四、使用注意事项
    两接线脚焊接时间不宜过长，以免器件内之焊点溶化脱焊及造成底座与接线脚之间松动。
    不宜与腐蚀性物质接触

1、超声波遥控电灯开关
    这种遥控开关，电路简单，且免调试，非常适合初学者制作。
    一、工作原理
    为发射电路。电路采用分立器件构成，VT₁和VT₂以及R₁~ R₄、C₁、C₂构成自激多谐振荡器，超声发射器件B被联接在VT₁和VT₂的集电极回路中，以推挽形式工作，回路时间常由R₁、C₁和R₄、C₂确定。超声发射器件B的共振频率使多谐振荡电路触发。因此，本电路可工作在最佳频率上。

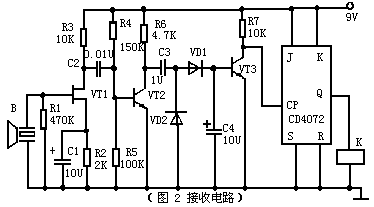

(图2)为接收电路，结型场效应VT₁构成高输入阻抗放大器，能够很好地与超声接收器件B相匹配，可获得较高接收灵敏度及选频特性。VT1采用自给偏压方式，改变R₃即可改变VT₁的表态工作点，超声接收器件B将接收到的超声波转换为相应的电信号，经VT₁和VT₂两极放大后，再经VD₁和VD₂进行半波整流变为直流信号，由C₃积分后作用于VT₃和基极，使VT₃由截止变为导通，其集电极输出负脉冲，触发器JK触发D，使其翻转。JK触发器Q端的电平直接驱动继电器K，使K吸合或释放。由继电器K的触点控制电路的开关。

二、元件选用
    发射电路中，VT₁和VT₂用CS9013或CS9014等小功率晶体管，≥100。超声发射器件用SE05—40T，电源GB采用一块9V叠层电池,以减小发射器体积和重量。
    接收电路中，VT₁和3DJ6或是3DJ7等小功率结型场效应晶体管。VT₂~ VT₃用CS9013，≥100。VD₁和VD₂用IN4148。JK触发器263B。超声接收器件用SE05—40R，与SE05—40T配对使用。继电器K用HG4310型。
超声波遥控电扇变速器
    一、工作原理

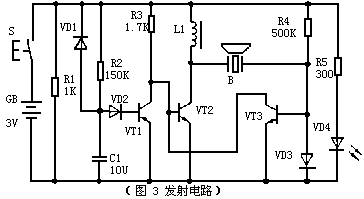

    (图3)为发射电路。它采用的是国产蝙蝠牌FS—A5A型电风扇的遥控发射器。这种发射器具有体积小、耗电省、工作可靠、电路简单等特点。在使用时，每按一下发射键，发射器发出约为500ms的40KH_Z的超声波。发射电路的工作原理如下。
VT₂和VT₃构成直接耦合正反馈振荡电路，B为40KHz超声发射器件，并兼振荡电路反馈先频元件。因此，此电路可准确地振荡于超声发射器件的中心频率40KH_Z。VT₁和R₂、C₁组成500ms延时电路。R₁、VD₁是C₁的放电通路，当按下发射键S时，VT₂构成的振荡电路工作，发出超声波，同时，电源通过R₂向C₁充电，当C₁上的电位充到1.4V时(约经过500ms),VT₁导通,VT₂基极以及VT₃集电极电位下降为0.3V左右,振荡器停止工作,当松开发射键S时,C₁通过VD₁和R₁迅速放电,为下一次发射作好准备.VD₃和R₄构成发射指示电路,当按发射键时,VD₃发光。

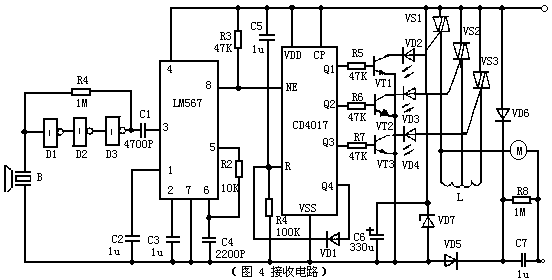

    (图4)为接收电路。CMOS非门D₁~ D₃由R1偏置为线性放大器，总增益可达60bB以上，由于CMOS电路的输入阻抗较高，故能够很好与超声接收器件匹配。放大后的信号由C₁耦合给锁相环译码器LM567的输入端3脚。当输入信号的频率落在其中心频率上时，LM567的逻辑输出端8脚由高电平变为低电平。
　

　
