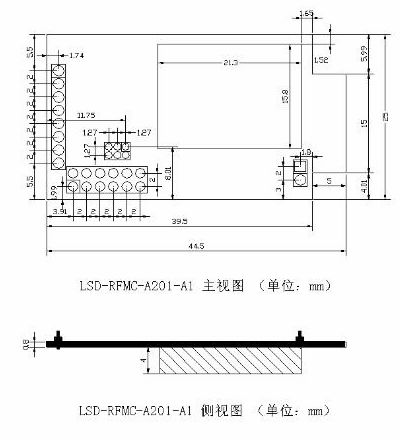

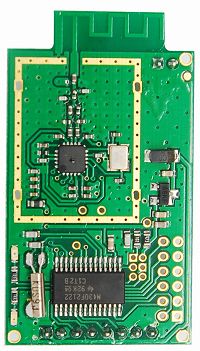

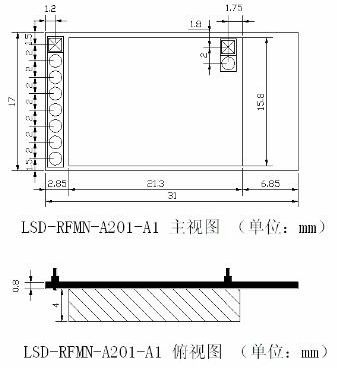

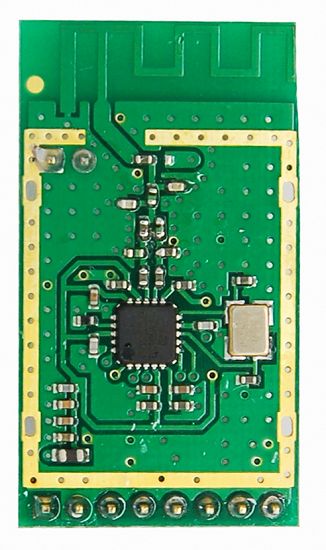

SSD-RFMC-A201-A1尺寸及接口说明（2.0mm插针）


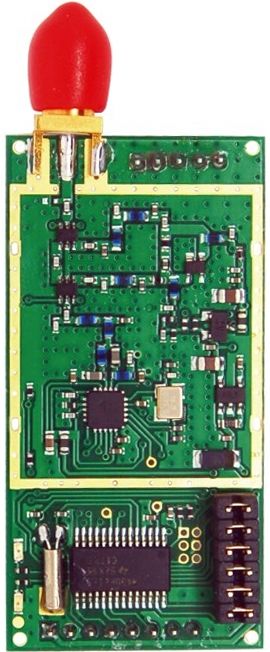

2.4GHz 1mW 带MCU标准模块 SSD-RFMC-A201-A1，工作2.4G全球ISM频段，使得无线通讯的应用更加轻松，您无需再为复杂难懂的射频电路而绞尽脑汁，也无需购买昂贵的射频测试设备，只需通过串行通讯接口(UART)对模块进行简单的配置，就可以实现无线数据的收发功能。

　

产品特点
频率范围：2400—2483.5 MHz
调制方式：2-FSK/GFSK/MSK/ASK
传输距离：80M/10kbps、1dbm(空旷离地两米)
信道速率：1.2K—500K，用户可设定
信道数： 8信道
工作电压：DC 3.0—3.6V
工作温度：-20—70 ℃
工作湿度：10%~90%相对湿度无冷凝
模块尺寸：L*W=46*25 (mm)

应用领域
AMR-自动仪表读数
电子消费产品
RKE-两路远程无键登陆
低功耗遥感勘测
住宅与建筑自动控制
无线报警与安全系统
工业检测与控制
无线传感器网络

技术指标
发射功率：≤1 dBm，用户和编程设定
接收灵敏度：-96 dBm（2.4G/10 kbps）
发射电流：< 26 mA(1dbm)；
接收电流：< 22 mA(接收状态)；
睡眠电流：< 2 uA；
信道切换：90uS,适合跳频通信应用

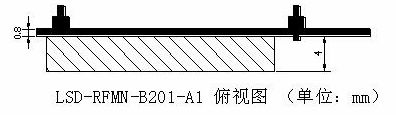

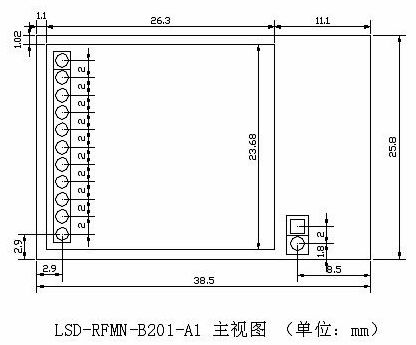

SSDRF2417N05 尺寸及接口说明（2.0mm插针）


SSDRF2417N05  2.4GHz 50mW 功放模块 ，工作2.4G全球ISM频段，使得无线通讯的应用更加轻松，您无需再为复杂难懂的射频电路而绞尽脑汁，也无需购买昂贵的射频测试设备，只需通过SPI接口对模块进行简单的配置，就可以实现无线数据的收发功能。

　

产品特点
频率范围：2400—2483.5 MHz
调制方式：2-FSK/GFSK/MSK/ASK
传输距离：800M/10kbps、1dbm(空旷离地两米)
信道速率：1.2K—500K，用户可设定
信道数： 8信道
工作电压：DC 1.8—3.6V
工作温度：-20—70 ℃
工作湿度：10%~90%相对湿度无冷凝
模块尺寸：L*W=38.4*25.8 (mm)

应用领域
AMR-自动仪表读数
电子消费产品
RKE-两路远程无键登陆
低功耗遥感勘测
住宅与建筑自动控制
无线报警与安全系统
工业检测与控制
无线传感器网络

技术指标
发射功率：≤17 dBm，用户和编程设定
接收灵敏度：-103 dBm（2.4G/10 kbps）
发射电流：< 170 mA(17dbm)；
接收电流：< 25 mA；  (高增益模式、 接收状态)
          < 23 mA   （低增益模式、接收状态）
睡眠电流：< 2 uA；
信道切换：90uS,适合跳频通信应用

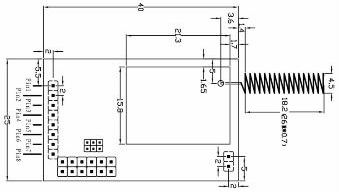

SSDRF4310M01尺寸及接口说明（2.0mm插针）
Pin1:VCC   Pin2:GND  Pin3:RXD  Pin4:TXD  Pin5:CON1  Pin6:CON2  Pin7:CON3  Pin8:RST

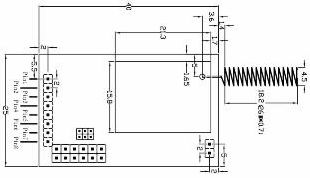

SSDRF4310M01 俯视图 （单位：mm）

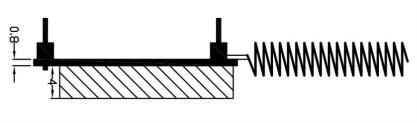

SSDRF4310M01 侧视图 （单位：mm）

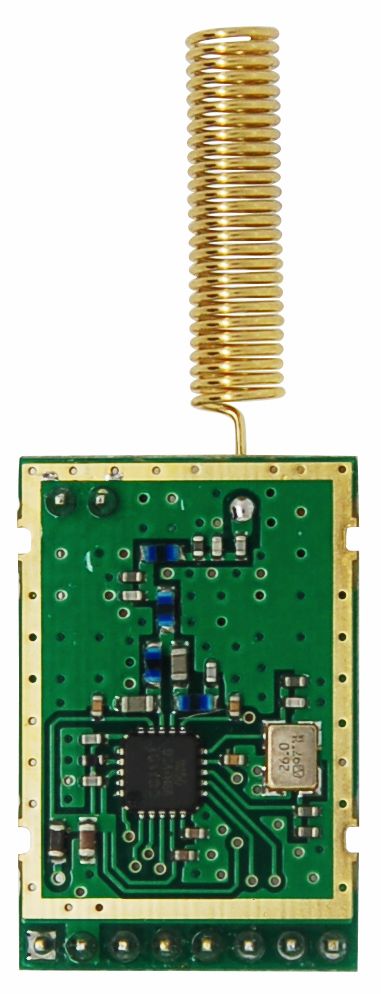

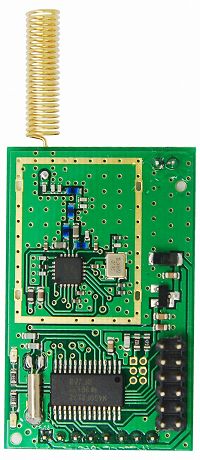

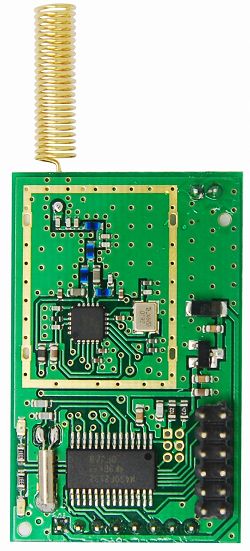

 SSDRF4310M01微功率无线数传模块，工作在433MHz ISM频段，使得无线应用变得更加轻松，工程师可以完全绕开无线硬件和软件设计的难题，只需简单的UART命令调用，就可以轻松实现无线收发功能。

产品特点
频率范围：433MHz~437MHz
调制方式：2-FSK/GFSK/MSK/OOK/ASK,用户可设定
传输距离：300/10kbps、1dbm(空旷离地两米)
信道速度：1.2K~500Kbps,用户可设定
接口速率：UART TTL电平，1200/2400/4800/9600/19200/38400bps，用户可定制
 参数设定：可在线设定模块地址、信道、空中波特率、数据格式等参数，详见用户手册
信道数： 8信道
工作电压：DC 3.0—3.6V
工作温度：-20—70 ℃
工作湿度：10%~90%相对湿度无冷凝
模块尺寸：L*W=40mm*25mm

应用领域
AMR-自动仪表读数
电子消费产品
RKE-两路远程无键登录
低功耗遥感勘测
住宅与建筑自动控制
无线报警与安全系统
工业检测与控制
无线传感器网络

技术指标
发射功率：≤10dBm,用户可设定
接收灵敏度：-108dBm(433MHz/2400bps)
频率偏差：≤±5K
发射电流：28mA(10dBm输出)
接收电流：18mA（接收状态）
睡眠电流：﹤5uA
邻道抑制：33dB
信道切换：90uS,适合调频通信应用

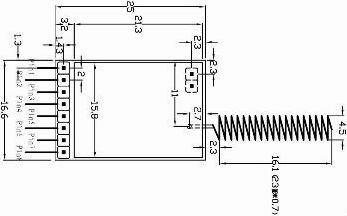

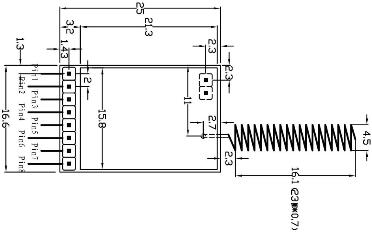

SSD-RFMN-B401-A3俯视图 （单位：mm）

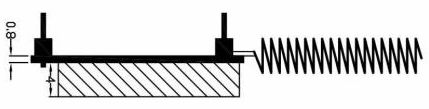

SSD-RFMN-B401-A3侧视图 （单位：mm）

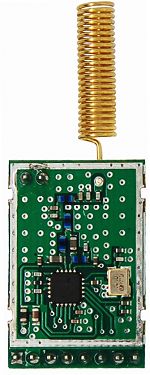

 SSDRF4710N01微功率无线数传模块，工作在470MHz ISM频段，使得无线应用变得更加轻松，工程师可以完全绕开无线硬件设计的难题，通过SPI接口对该模块进行简单配置，就可以轻松实现无线收发功能。

产品特点
频率范围：470MHz~474MHz
调制方式：2-FSK/GFSK/MSK/OOK/ASK,用户可设定
传输距离：300M/10kbps、1dbm(空旷离地两米)
信道速度：1.2K~500Kbps,用户可设定
接口速率：SPI接口，最大速率4M
信道数： 8信道
工作电压：DC 1.8—3.6V
工作温度：-20—70 ℃
工作湿度：10%~90%相对湿度无冷凝
模块尺寸：L*W=25mm*17mm

应用领域
无线抄表
AMR-自动仪表读数
电子消费产品
RKE-两路远程无键登录
低功耗遥感勘测
住宅与建筑自动控制
无线报警与安全系统
工业检测与控制
无线传感器网络

技术指标
发射功率：≤10dBm,用户可设定
接收灵敏度：-108dBm(433MHz/2400bps)
频率偏差：≤±5K
发射电流：28mA(10dBm输出)
接收电流：18mA(接收状态)
睡眠电流：﹤5uA
邻道抑制：33dB
信道切换：90uS,适合调频通信应用

SSDRF2401N05 尺寸及接口说明（2.0mm插针）

技术指标
发射功率：≤1 dBm，用户和编程设定
接收灵敏度：-96 dBm（2.4G/10 kbps）
发射电流：< 24 mA(1dbm)；
接收电流：< 20 mA(接收状态)；
睡眠电流：< 1 uA；
信道切换：90uS,适合跳频通信应用
