IS22C012/022 10秒、20秒一次性编程（OTP）语音IC

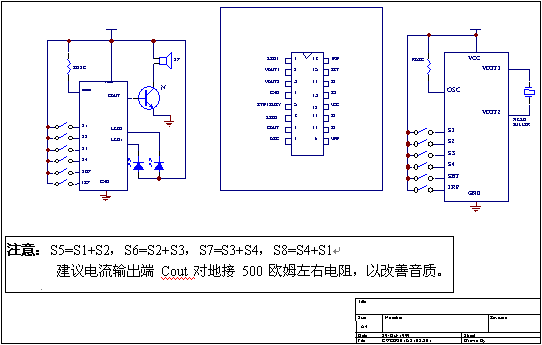

美国ISSI公司1999年新推出的16脚双列直插塑封集成电路IS22C012（台湾编号A8108A）、IS22C022（A8208A），是采用大规模CMOS 芯片技术制造的最新ASIC专用语音电路。它们内部包含语音处理器、EPROM存储器、A/D、D/A数模转换器、逻辑接口控制器、音频放大器、时钟振荡器等大量部件，完成从语音数据写入固化到语音高保真重放的全过程工作，外围一般只需要几只元件即可，能直接驱动喇叭。由于该电路芯片的内置EPROM可由用户编程、而又未带擦写窗口不能将已写入的数据擦除，因此该芯片只能一次编程使用。 22C012、22C022可根据需要分为一至八段录放，最大时间分别为10秒和20秒（6KHZ取样）。其语音录入需要在专门的计算机编程器上进行，一旦录入即成为固定数据，不能再更改或被抹掉，永久保存。固化了语音之后的22C012、22C022在放音使用上和普通音乐集成片一样简单，只是发出的不是单调的音符曲调，而是极其逼真的话语或模拟声响。 　　 22C012、22C022的电源电压为2.4～6V，静态耗电<5uA，工作温度：-10～+60度，储存温度：-55～+125度，发光管驱动电流：8mA。各管脚功能为(1)(6)LED1LED2：外接两只闪烁指示灯，(2)(3)Vout1Vout2:电压放大推挽输出，外接喇叭（推荐32殴姆）或功放，(4)Vss：电源地，(5)STP/BUSY：由编程确定在放音结束时出高脉冲或放音时出高电平，(7)Cout：电流放大输出，外接三极管放大推动喇叭，(8)OSC，外接振荡电阻决定放音速度，关系值见下表，(9)Vpp：编程电源端，(10)(11)(13)(14)S1S2S3S4，放音触发端，高电平有效，组合控制8段，(12)Vdd：正电源端，(15)SBT：单键触发端，高有效使所有的段顺序放音，(16)IRP：放音停止端，高电平使放音中断停止。 　　 22C012、22C022与老型号芯片相比较，（1）增加了喇叭驱动功能；（2）增加了段内分组合成的功能，即在一段内可以调用多个语音文件，可以和其它段内文件共享而不占资源；（3）振荡电阻减小，以降低语音速度差。（4）外围电路结构不变。老型号的OTP芯片大多可以直接替换，但不能用源片交叉拷贝，原编程的DPM源文件也不能使用，只能采用原VOC语音文件重新制作烧写文件。22C012对应22C011、A8108、SR4812、HY1610等（详情请电询）

放音频率（录音取样频率） 5．2KHZ 6KHZ 7．8KHZ 12.5KHZ 14KHZ Rosc取值 270K 240K 180K 110K 91K 放音时间22C012（22C022） 12秒/24秒 10秒/20秒 7.5秒/15秒 5秒/10秒 4．3秒/8.6秒

22C012、22C022在由厂家最后定制以前，设计者一般需要提供以下编程材料： 　　 （1）音源。设计者可将录好的音源以四种方式之一交给厂家：1、语音源片。2、声源物，3、录音磁带，4、文件名为 *.WAV或*.VOC的计算机软件。录制的音源要求高保真度、高信噪比、背景噪声小、声音响亮、时间准确。音源好，22C012、22C022芯片的音质就好。如果要求是分段的，则应分开录制，并注明顺序。当然，设计者也可提供素材，委托厂家帮助录制或由计算机合成。 用户应了解的是，芯片在最大时间录放时的音质相比而言最差的。比如，22C012录满10秒时的音质最差，因为此时的声音取样率只有6K（语音频带为3K），但如果只录5秒，取样率可达12K（频带为6K），音质就会好很多。另外用户在自行录制声音文件时应知道，每段语音文件的长度没有限制，但所有声音文件的总容量不能超过60K（一片22C012）或120K（一片22C022）。 　　 （2）触发方式（电平/短脉冲）选择。根据前级电路的情况选择芯片的受触发放音方式。短脉冲触发时触动一下即将整段语音放完，电平方式下触发时放音，不触发时即中断放音。 　　 （3）级联方式（段尾脉冲/忙信号）选择。芯片的"STP/BUSY"端平时为低电平，如选择"段尾脉冲"即在一段放音结束时输出一个25mS宽的高脉冲，如选"忙信号"则在放音过程中全呈高电平。 　　 （4）单键循环放音（所有段/当前段）选择。芯片的"SBT"端为单键放音端。当选"所有段"时按住"SBT"键即将所有的段按顺序、循环放音，选"当前段"时按住"SBT"键即将的一段循环放音，松键再按住"SBT"又循环放音第二段，如此类推。 　　 （5）段尾声（有/无）选择。选"有"时每段结束时有"嘟"的一响提示，选"无"时没有。 以上材料及选项均确定后，厂家会很快通过多媒体计算机编制程序，经OTP-1020A编程器写入空白的22C012、22C022中成为固定语音的芯片。这种定制从一片到数万片都能顺利完成。 附： OTP-1020A高级语音编程写录器 　　 22C012、22C022、22C040（40秒32段DIP20）的编程写录系统由386以上计算机、声霸卡（或兼容声卡）、话筒、音箱、磁带录放机、OTP系列高级语音编程写录器等组成，用户可购置设备自行录制芯片。语音编程写录器包括语音编辑软件磁盘（WIN95/98/2000下）、计算机内插卡、外部写录器、通讯电缆、中英说明书等。用户可先利用声卡的附带程序，从磁带机、话筒、CD机等设备上录制音源，形成声音文件（*.WAV或*.VOC），每段语音一个文件，再通过专用语音编辑软件处理，经写录器将语音录制到空的语音芯片（OTP片）中。 我公司长期提供语音编程技术支持、编程录制服务、供应OTP语音芯片及各种语音项目、单片机项目设计。

　
