产品详细说明：
| |
|
该高频接收模块采用进口SMD器件,
6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高,
低电压(最低可工作至2.4V)，低功耗， 广泛应用于各种防盗系统, 遥控控制系统.
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
1.工作电压: 2.4V-3.0V
2.工作电流: ≤0.8mA(3.0VDC)
3.工作原理: 超再生
4.工作方式：OOK/ASK
5.频率范围: 250MHz-450MHz
6. 带宽: 3MHz(315MHz, 灵敏度下降3dBm时测试)
7. 灵敏度: 优于-100dBm(50Ω)
8. 速率: ＜5Kbps(315MHz, -95dBm时)
9.输出信号：TTL电平信号透明传输
10.天线长度：24cm(315MHz), 18cm(433.92MHz) |
|
 |
|
产品详细说明：
NT-R01B是我公司一款常规超再生接收模块，采用进口SMD器件，6.5G高频三极管，高Q值电感生产,
性能稳定可靠，灵敏度高，功耗低，质优价廉, 广泛应用于各种防盗系统，遥控控制系统。
一．适用范围
1．各种低速率数字信号的接收;
2．工业遥控,遥测,遥感;
3．防盗报警器信号接收, 各种家用电器的遥控等.
二．技术指标
1．工作电压： 5.0VDC ±0.5V
2．工作电流：≤3mA(5.0VDC) （注：可选择1.5mA）
3．工作原理：超再生
4．工作方式：OOK/ASK
5．频率范围：250MHz~450MHz
6．带宽：2.5MHz(315MHz, 灵敏度下降3dBm时测试)
7．灵敏度：优于-105dBm(50Ω)
8．传输速率：＜5Kbps(315MHz, -95dBm时)
9．输出信号：TTL电平透明传输
10．天线长度：24cm(315MHz), 18cm(433.92MHz)

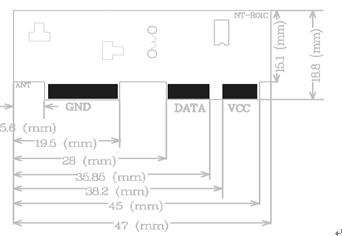

三．尺寸及引脚定义
四．使用注意事项
1．天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3．若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
|
 |
|
产品详细说明：
| |
|
| |
|
|

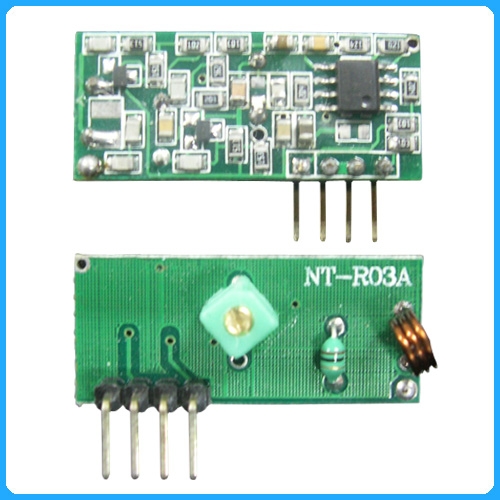

NT-R03C是我公司目前使用最广泛的一款超再生接收模块, 经过从NT-R03A,
NT-R03B等产品的不断完善,
NT-R03C高频接收模块性能稳定可靠，灵敏度高，功耗低，质优价廉,
被广泛应用于汽车、摩托车、电动车、家庭防盗系统和照明、MP3等各种领域。该款产品能通过FCC,CE等认证。
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤4.5mA(5.0VDC)
|
|
工作原理
|
超再生
|
调制方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
输出信号
|
TTL电平信号透明传输
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
NT-R03G是我公司在NT-R03C基础上开发的一款低功耗超再生接收模块,
与NT-R03C相比，NT-R03G使用3.6V供电, 静态电流更小,
接受距离要比常规超再生接收模块短, 可广泛应用于对遥控距离要求不是很高的防盗和遥控系统。
一、适用范围
1、各种低速率数字信号的接收;
2、工业遥控,遥测,遥感;
3、防盗报警器信号接收, 各种家用电器的遥控等.
二、技术指标
1、工作电压： 3.6VDC ±0.5V
2、工作电流：≤3mA(5.0VDC)
3、工作原理：超再生
4、调制方式：OOK/ASK
5、频率范围：250MHz~450MHz
6、带宽：2MHz(315MHz, 灵敏度下降3dBm时测试)
7、灵敏度：优于-95dBm(50Ω)
8、传输速率：＜5Kbps(315MHz, -95dBm时)
9、输出信号：TTL电平透明传输
10、天线长度：24cm(315MHz), 18cm(433.92MHz)
三、尺寸及引脚定义
四、使用注意事项
1、天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2、电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
|
 |
|
产品详细说明：
| |
|
该高频接收模块采用进口SMD器件,
6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉,
广泛应用于各种防盗系统,
遥控控制系统.
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤2mA(5.0VDC)
|
|
工作原理
|
超再生
|
调制方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
3MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
输出信号
|
TTL电平信号透明传输
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产,
性能稳定可靠，灵敏度高，功耗低，质优价廉, 广泛应用于各种防盗系统，遥控控制系统。
一．适用范围
1．各种低速率数字信号的接收;
2．工业遥控,遥测,遥感;
3．防盗报警器信号接收, 各种家用电器的遥控等.
二．技术指标
1．工作电压： 5.0VDC ±0.5V
2．工作电流：≤3mA(5.0VDC)
3．工作原理：超再生
4．调制方式：OOK/ASK
5．频率范围：250MHz~450MHz
6．带宽：2MHz(315MHz, 灵敏度下降3dBm时测试)
7．灵敏度：优于-105dBm(50Ω)
8．传输速率：＜5Kbps(315MHz, -95dBm时)
9．输出信号：TTL电平透明传输
10.天线长度：24cm(315MHz), 18cm(433.92MHz)
三．尺寸及引脚定义
四．使用注意事项
1．天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3．若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。 |
 |
|
产品详细说明：
| |
|
| |
|
| 该高频接收模块采用进口SMD器件,
6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉,
广泛应用于各种防盗系统,遥控控制系统.
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤2mA(5.0VDC)
|
|
工作原理
|
超再生
|
工作方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
2.5MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
输出信号
|
TTL电平信号透明传输
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
| 该高频接收模块采用进口SMD器件,
6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉,
广泛应用于各种防盗系统,遥控控制系统.
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤4.5mA(5.0VDC)
|
|
工作原理
|
超再生
|
工作方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
3MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-105dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
输出信号
|
TTL电平信号透明传输
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
|
适用范围
1．各种低速率数字信号的接收;
2．工业遥控,遥测,遥感;
3．防盗报警器信号接收,
各种家用电器的遥控等.
技术指标
|
工作电压
|
3VDC
|
最低工作电压
|
2.6VDC
|
|
工作电流
|
0.18mA(2.6VDC),
0.23mA(3VDC)
|
频点
|
315MHz-433MHz，频率可以调
|
|
带宽
|
2MHz-3MHz
|
灵敏度
|
-80dBm以上
|
|
|
 |
|

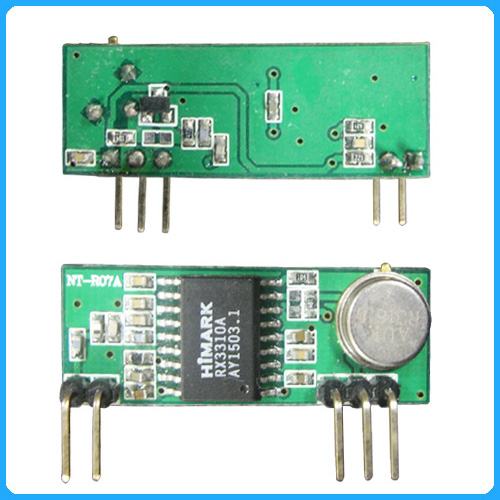

产品详细说明：
| |
|
| |
|
|
NT-R07A是我公司采用台湾生产的RF集成电路设计而成，超内差工作方式，SAW谐振，具有稳定好，抗干扰强等特点,广泛应用在要求较高的工业控制等场合。
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压
|
5.0VDC ±0.5V
|
工作电流
|
≤5.5mA(5.0VDC)
|
|
工作原理
|
超外差
|
工作方式
|
OOK/ASK
|
|
工作频率
|
315MHz，433.92MHz,
特殊频率可定制
|
带 宽
|
2MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-100dBm(50Ω)
|
速 率
|
＜9.6Kbps(315MHz,
-95dBm时)
|
|
输出信号
|
TTL电平信号透明传输
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|
产品详细说明：
| |
|
| |
|
| 该高频接收模块采用进口SMD器件,
6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高,
低电压(最低可工作至2.4V)，低功耗， 广泛应用于各种防盗系统, 遥控控制系统.
适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收, 各种家用电器的遥控等.
技术指标:
|
工作电压
|
2.4V-3.0V
|
工作电流
|
≤0.8mA(3.0VDC)
|
|
工作原理
|
超再生
|
工作方式
|
OOK/ASK
|
|
频率范围
|
250MHz-450MHz
|
带 宽
|
3MHz(315MHz,
灵敏度下降3dBm时测试)
|
|
灵敏度
|
优于-100dBm(50Ω)
|
速 率
|
＜5Kbps(315MHz,
-95dBm时)
|
|
输出信号
|
TTL电平信号透明传输
|
天线长度
|
24cm(315MHz),
18cm(433.92MHz)
|
|
|
 |
|

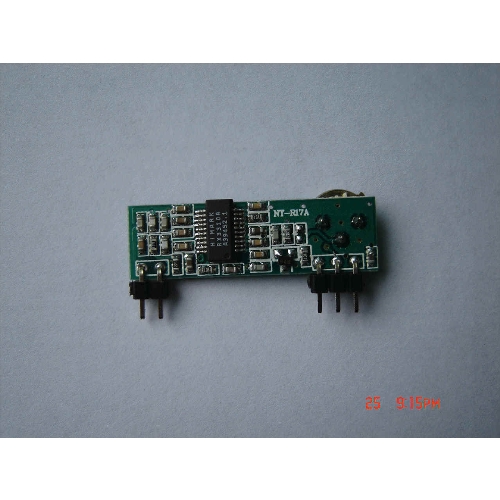

产品详细说明：
NT-R17A是我公司采用台湾生产的RF集成电路设计而成，超外差工作方式，采用RX3310A
高集中度接收芯片和SAW谐振，具有稳定好，抗干扰强等特点,
适合应用于要求较高的工业控制等场合。
一、适用范围:
1.各种低速率数字信号的接收;
2.工业遥控,遥测,遥感;
3.防盗报警器信号接收,
各种家用电器的遥控等.
二、技术指标:
1.工作电压:
3-5VDC
2.工作电流:
≤5.5mA(5.0VDC)
3.工作原理:
单片超外差接收
4.工作方式：OOK/ASK
5.工作频率:
315MHz， 433.92MHz,
特殊频率可定制
6.带
宽: 2MHz(315MHz,
灵敏度下降3dBm时测试)
7.灵
敏 度: 优于-100dBm(50Ω)
8.速
率: ＜4.8Kbps(315MHz,
-95dBm时)
9.输出信号：TTL电平信号透明传输
10.天线长度：24cm(315MHz),
18cm(433.92MHz)
三．尺寸及引脚定义
四．使用注意事项
1．天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3．若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
4．超外(内)差接收模块工作时存在近距离信号阻塞问题,
使用时请注意。
|
 |
|

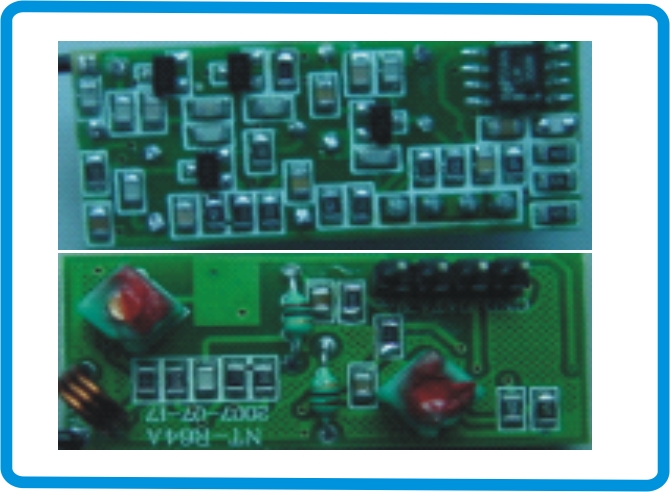

产品详细说明：
NT-R64A是我公司唯一的一款超再生双频接收模块，采用进口SMD器件，6.5G高频三极管，高Q值电感生产,
性能稳定可靠，功耗低，质优价廉,
由于采用双频双路运算放大电路，灵敏度比常规超再生接收模块低，主要用于需要同时接收315MHz和433.92MHz两种频率但遥控距离要求不是很远的主板电路。
一．适用范围
1．灵敏度要求不高的各种低速率数字信号的接收;
2．距离要求不远的各类工业遥控,遥测,遥感;
3．防盗报警器信号接收, 各种家用电器的遥控等.
二．技术指标
1．工作电压： 5.0VDC ±0.5V
2．工作电流：≤4.5mA(5.0VDC)
3．工作原理：超再生
4．调制方式：OOK/ASK
5．工作频率：315MHz和433.92MHz(特殊频率可定制）
6．带 宽：2MHz(315MHz, 灵敏度下降3dBm时测试)
7．灵 敏 度：优于-85Bm(50Ω)
8．传输速率：＜5Kbps(315MHz, -95dBm时)
9．输出信号：TTL电平透明传输
10.天线长度：24cm

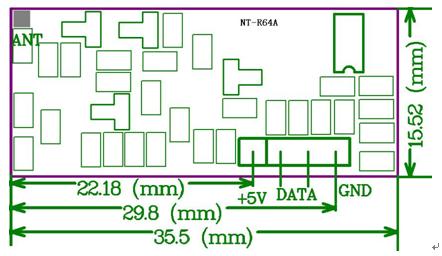

三、尺寸及引脚定义：
四．使用注意事项
1．天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3．若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
|
 |
|
产品详细说明：
NT-R58A是一款与本公司NT-R03C设计原理相同的超再生接收模块, 该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产,
性能稳定可靠，灵敏度高，功耗低，质优价廉,
它与NT-R03C不同点是采用插件358，散热性能更好。可广泛应用于环境更恶劣的各种防盗系统，遥控控制系统。
一．适用范围
1．各种低速率数字信号的接收;
2．工业遥控,遥测,遥感;
3．防盗报警器信号接收, 各种家用电器的遥控等.
二．技术指标
1．工作电压： 5.0VDC ±0.5V
2．工作电流：≤2mA(5.0VDC)
3．工作原理：超再生
4．调制方式：OOK/ASK
5．频率范围：250MHz~450MHz
6．带 宽：2MHz(315MHz, 灵敏度下降3dBm时测试)
7．灵 敏 度：优于-102dBm(50Ω)
8．传输速率：＜5Kbps(315MHz, -95dBm时)
9．输出信号：TTL电平透明传输
10．天线长度：24cm(315MHz), 18cm(433.92MHz)
三．尺寸及引脚定义
四．使用注意事项
1．天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3．若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
|
 |
|
产品详细说明：
NT-R36B是我公司目前功耗最低的超再生接收模块，工作电流低于250微安，其引脚输出与我公司NT-R04C，NT-R17A想同，可广泛应用于各种对功耗控制较严的防盗和遥控系统。
一．适用范围
1．各种低速率数字信号的接收;
2．工业遥控,遥测,遥感;
3．防盗报警器信号接收, 各种家用电器的遥控等.
二．技术指标
1．工作电压： 3.5VDC~12VDC
2．工作电流：≤0.25mA
3．工作原理：超再生
4．调制方式：OOK/ASK
5．频率范围：250MHz~450MHz
6．带 宽：1MHz(315MHz, 灵敏度下降3dBm时测试
7．灵 敏 度：优于-95dBm(50Ω)
8．传输速率：＜5Kbps(315MHz, -80dBm时)
9. 天线长度：24cm(315MHz)，18cm(433.92MHz)

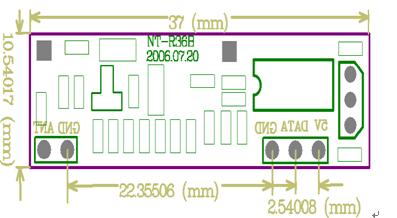

三．尺寸及引脚定义
四．使用注意事项
1．天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3．若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
4.对于接收模块上的铜线不可以受压力或让其变形，否则会导致不工作。
|
 |
|
产品详细说明：
NT-R27A是与我公司目前最常规的超再生接收模块NT-R03C设计原理相同的一款超再生接收模块,
外型尺寸短两毫米, 该高频接收模块采用进口SMD器件，6.5G高频三极管，高Q值电感生产,
性能稳定可靠，灵敏度高，功耗低，质优价廉, 广泛应用于各种防盗系统，遥控控制系统。
一．适用范围
1．各种低速率数字信号的接收;
2．工业遥控,遥测,遥感;
3．防盗报警器信号接收, 各种家用电器的遥控等.
二．技术指标
1．工作电压： 5.0VDC ±0.5V
2．工作电流：≤3.5mA(5.0VDC)
3．工作原理：超再生
4．调制方式：OOK/ASK
5．频率范围：250MHz~450MHz
6．带宽：2MHz(315MHz, 灵敏度下降3dBm时测试)
7．灵敏度：优于-105dBm(50Ω)
8．传输速率：＜5Kbps(315MHz, -95dBm时)
9．输出信号：TTL电平透明传输
10.天线长度：24cm(315MHz), 18cm(433.92MHz)
11. 外形尺寸: 30mmX14mm

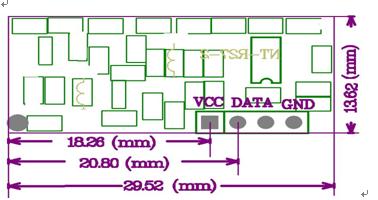

三、尺寸及引脚定义
三．使用注意事项
1．天线用软导线或其它硬质金属（如拉杆天线），长度既不能过长也不能过短，否则会影响接收距离。若使用软导线，请拉直使用，并尽量不要靠近金属物体。
2．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。
3．若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
|
|
