 zigbee模块SSZ1



 zigbee模块SSZ2,功率放大



 zigbee模块SSZ3,功率放大



 zigbee dongle,USB接口,形状似U盘



 zigbee调试底板、USB/RS232/RS485接口

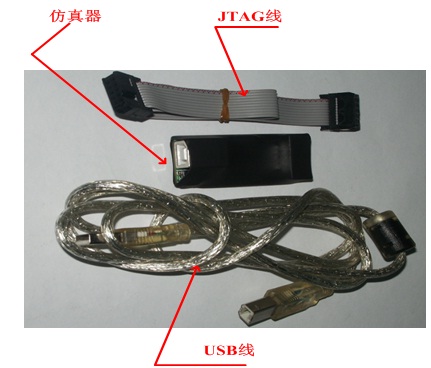

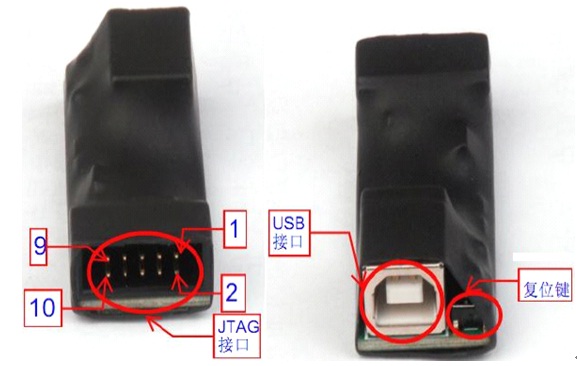

 zigbee仿真器


zigbee模块SSZ1


1、ZIGBEE系列模块综述

        深圳市商运达科技网络技术有限公司SJZ-MZA系列模块包括:SSZ1、SSZ2、SSZ3、SSZ4等产品以及配套底板等。SJZ-MZA系列产品是基于TI CC 2530F256芯片研制开发的,采用ZigBee协议栈的低功率无线数传模块。




产品系列
产品型号
主要特点




SJZ-MZA

(CC2530, ZIGBEE)
SSZ1
1.引出所有IO口
2.PCB天线
3.可选配IPX天线
4.发射功率2.5mW(4dBm)

SSZ2
1.引出所有IO口
2.PCB天线
3.可选配IPX天线
4.加PA,发射功率20dBm

SSZ3
1.引出所有IO口
2.SMA天线
3. 加PA,发射功率20dBm,可视距离1km

SSZ4
1.引出部分IO口
2.PCB天线
3.便于通过UART口通讯
4.距离远,可视距离1.5KM



Zigbee配套产品

Zigbee dongle
1.    类似U盘的设计,可直接通过USB插入PC机
2.    后盖打开,可以烧写ZIGBEE程序
3.    方便PC软件调试


开发底板
1.可配合SSZ1\SSZ2\SSZ3模块进行开发,(配合SSZ3时需加转接板)
2.提供RS232/RS485/USB接口,可通过跳线选择
3.提供JTAG等接口
4.底板上引出所有IO口,便于开发调试

Zigbee仿真器
1.可与IAR for MCS-51 集成开发环境无缝连接,使用简单、方便。
2.配合我公司SSZ1、SSZ2、SSZ3、Zigbee开发板等,可以快速开发出高质量的zigbee应用系统。





二、SSZ1模块特点
l       发射功率4dBm;接收灵敏度 -97dBm (BER=10-2)
l        开放频段,无需申请频点,载频频率2.4GHz。
l        高抗干扰能力和低误码率
l        基于QPSK 的调制方式,采用高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰的能力。采用直序扩频技术,有效的抗同频窄带干扰。自带16 位CRC 校验,能有效检错。
l        空中传输速率高达250kbps。
l        传输距离远,空旷条件下,使用IPX天线150m,使用自带PCB天线时传输距离100m;
l        功耗低, 可方便控制到低功耗模式;
l        体积小、重量轻。
l        采用SOC,外围电路少,可靠性高,故障率低。
l        提供PCB 板天线, IPX 天线连接座等多种天线连接方式。
l        适应2.4GHz IEEE 802.15.4 协议和ZigBee 应用,自动组网。



三、参数



名称
参数
单位
最小值
典型值
最大值
工作电压
3.0
3.3
3.6
V
发射电流
36
38
40
mA
接收电流
28
30
35
mA
休眠电流

10

uA
工作频率
2.405

2.485
GHz
输出功率

4

dBm
接收灵敏度

-97

dBm
空中速率

250

Kbps
传输距离

150m(使用PCB天线时传输距离100m)

m
波特率
2400
38400
115200
bps
环境温度
-40

80
尺寸
28×20×4.0 mm




zigbee模块SSZ2,功率放大


一、ZIGBEE系列模块综述

        深圳市商运达科技网络技术有限公司SJZ-MZA系列模块包括:SSZ1、SSZ2、SSZ3、SSZ4等产品以及配套底板等。SJZ-MZA系列产品是基于TI CC 2530F256芯片研制开发的,采用ZigBee协议栈的低功率无线数传模块。




产品系列
产品型号
主要特点




SJZ-MZA

(CC2530, ZIGBEE)
SSZ1
1.引出所有IO口
2.PCB天线
3.可选配IPX天线
4.发射功率2.5mW(4dBm)

SSZ2
1.引出所有IO口
2.PCB天线
3.可选配IPX天线
4.加PA,发射功率20dBm

SSZ3
1.引出所有IO口
2.SMA天线
3. 加PA,发射功率20dBm,可视距离1km

SSZ4
1.引出部分IO口
2.PCB天线
3.便于通过UART口通讯
4.距离远,可视距离1.5KM



Zigbee配套产品

Zigbee dongle
1.    类似U盘的设计,可直接通过USB插入PC机
2.    后盖打开,可以烧写ZIGBEE程序
3.    方便PC软件调试


开发底板
1.可配合SSZ1\SSZ2\SSZ3模块进行开发,(配合SSZ3时需加转接板)
2.提供RS232/RS485/USB接口,可通过跳线选择
3.提供JTAG等接口
4.底板上引出所有IO口,便于开发调试

Zigbee仿真器
1.可与IAR for MCS-51 集成开发环境无缝连接,使用简单、方便。
2.配合我公司SSZ1、SSZ2、SSZ3、Zigbee开发板等,可以快速开发出高质量的zigbee应用系统。




备注:本文主要介绍SSZ2模块,其他模块介绍请联系厂家索取。



二、SSZ2 模块特点


l        发射功率20dBm;接收灵敏度 -104dBm (BER=10-2)
l        开放频段,无需申请频点,载频频率2.4GHz。
l        高抗干扰能力和低误码率
l        基于QPSK 的调制方式,采用高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰的能力。采用直序扩频技术,有效的抗同频窄带干扰。自带16 位CRC 校验,能有效检错。
l        空中传输速率高达250kbps。
l        传输距离远,空旷条件下,使用IPX天线800m,使用自带PCB天线时传输距离500m;
l        功耗低, 可方便控制到低功耗模式;
l        体积小、重量轻。
l        采用SOC,外围电路少,可靠性高,故障率低。
l        提供PCB 板天线, IPEX 天线连接座等多种天线连接方式。
l        适应2.4GHz IEEE 802.15.4 协议和ZigBee 应用,自动组网。



三、 SSZ2 模块技术规格


3.1电气规格



名称
参数
单位
最小值
典型值
最大值
工作电压
3.0
3.3
3.6
V
发射电流
80
85
100
mA
接收电流
28
30
35
mA
休眠电流

10

uA
工作频率
2.405

2.485
GHz
输出功率
17.8
19.0
20
dBm
接收灵敏度

-104

dBm
空中速率

250

Kbps
传输距离

800m(使用PCB天线时传输距离500m)

m
波特率
2400
38400
115200
bps
环境温度
-40

80
尺寸
40×20×4 mm




3.2 管脚尺寸:



3.3 管脚说明



管脚
管脚定义
输入/输出
管脚描述
1
RESET_N
输入
Reset脚,输入,低电平复位
2
P0.0
输入/输出
CC2530 P0.0
3
P0.1
输入/输出
CC2530 P0.1
4
P0.2 (RX)
输入
CC2530 P0.2 ,UART RX接口
5
P0.3 (TX)
输出
CC2530 P0.3 ,UART TX接口
6
P0.4
输入/输出
CC2530 P0.4
7
P0.5
输入/输出
CC2530 P0.5
8
P0.6
输入/输出
CC2530 P0.5
9
P0.7
输入/输出
CC2530 P0.5
10
P1.0
输入/输出
CC2530 P1.0
11
P1.1

CC2530 P1.1
12
P1.2

CC2530 P1.2
13
P1.3
输入/输出
CC2530 P1.3
13
P1.4
输入/输出
CC2530 P1.4
14
P1.5
输入/输出
CC2530 P1.5
15
P1.6
输入/输出
CC2530 P1.6
16
P1.7
输入/输出
CC2530 P1.7
17
P2.0
输入/输出
CC2530 P2.0
18
P2.1
输入/输出
CC2530 P2.1
19
P2.2
输入/输出
CC2530 P2.2
20
VCC
输入
电源3.3V
21
VCC
输入
电源3.3V
22
GND

电源地
23
GND

电源地



(1)管脚全部引出,   但P1_1,  P1_2 管脚供PA使用(PA芯片为RFX2401);



P1-1(TRX)
P1_2(CE)

1
*
TxActive
0
1
RxActive
0
0
Chip is shut down



(2)管脚顺序和SSZ1模块全部相同;


zigbee模块SSZ3,功率放大




一、SJZ-MZA 系列ZIGBEE模块简介

        深圳市商运达科技网络技术有限公司SJZ-MZA系列模块包括:SSZ1、SSZ2、SSZ3、SSZ4等产品以及配套底板等。SJZ-MZA系列产品是基于TI CC 2530F256芯片研制开发的,采用ZigBee协议栈的低功率无线数传模块。

产品系列
产品型号
主要特点




SJZ-MZA

(CC2530, ZIGBEE)
SSZ1
1.引出所有IO口
2.PCB天线
3.可选配IPX天线
4.发射功率2.5mW(4dBm)

SSZ2
1.引出所有IO口
2.PCB天线
3.可选配IPX天线
4.加PA,发射功率20dBm

SSZ3
1.引出所有IO口
2.SMA天线
3. 加PA,发射功率20dBm,可视距离1km

SSZ4
1.引出部分IO口
2.PCB天线
3.便于通过UART口通讯
4.距离远,可视距离1.5KM



Zigbee配套产品

Zigbee dongle
1.    类似U盘的设计,可直接通过USB插入PC机
2.    后盖打开,可以烧写ZIGBEE程序
3.    方便PC软件调试


开发底板
1.可配合SSZ1\SSZ2\SSZ3模块进行开发,(配合SSZ3时需加转接板)
2.提供RS232/RS485/USB接口,可通过跳线选择
3.提供JTAG等接口
4.底板上引出所有IO口,便于开发调试

Zigbee仿真器
1.可与IAR for MCS-51 集成开发环境无缝连接,使用简单、方便。
2.配合我公司SSZ1、SSZ2、SSZ3、Zigbee开发板等,可以快速开发出高质量的zigbee应用系统。


备注:本文主要介绍SSZ3模块,其他模块介绍请联系厂家索取。



二、 SSZ3 模块特点


l        发射功率20dBm;接收灵敏度 -104dBm (BER=10-2)
l        开放频段,无需申请频点,载频频率2.4GHz。
l        高抗干扰能力和低误码率
l        基于QPSK 的调制方式,采用高效前向纠错信道编码技术,提高了数据抗突发干扰和随机干扰的能力。采用直序扩频技术,有效的抗同频窄带干扰。自带16 位CRC 校验,能有效检错。
l        空中传输速率高达250kbps。
l        传输距离远,空旷条件下,传输距离1000m;
l        功耗低, 可方便控制到低功耗模式;
l        体积小、重量轻。
l        采用SOC,外围电路少,可靠性高,故障率低。
l        提供PCB 板天线, IPEX 天线连接座等多种天线连接方式。
l        适应2.4GHz IEEE 802.15.4 协议和ZigBee 应用,自动组网。



三、 SSZ3 模块技术规格


3.1电气规格
名称
参数
单位
最小值
典型值
最大值
工作电压
3.0
3.3
3.6
V
发射电流
80
85
100
mA
接收电流
28
30
35
mA
休眠电流

10

uA
工作频率
2.405

2.485
GHz
输出功率
17.8
19.0
20
dBm
接收灵敏度

-104

dBm
空中速率

250

Kbps
传输距离

1000m

m
波特率
2400
38400
115200
bps
环境温度
-40

80
尺寸
40×32×12 mm


3.2 管脚尺寸:

管脚分布如下:
GND
GND

Reset_N
P0.0
3.3V
3.3V
P0.1
P0.2
P2.2
P2.1
P0.3
P0.4
P2.0
P1.7
P0.5
P0.6
P1.6
P1.5
P0.7
P1.0
P1.4
P1.3
P1.1
P1.2


3.3 管脚说明
管脚
管脚定义
输入/输出
管脚描述
1
RESET_N
输入
Reset脚,输入,低电平复位
2
P0.0
输入/输出
CC2530 P0.0
3
P0.1
输入/输出
CC2530 P0.1
4
P0.2 (RX)
输入
CC2530 P0.2 ,UART RX接口
5
P0.3 (TX)
输出
CC2530 P0.3 ,UART TX接口
6
P0.4
输入/输出
CC2530 P0.4
7
P0.5
输入/输出
CC2530 P0.5
8
P0.6
输入/输出
CC2530 P0.5
9
P0.7
输入/输出
CC2530 P0.5
10
P1.0
输入/输出
CC2530 P1.0
11
P1.1

CC2530 P1.1
12
P1.2

CC2530 P1.2
13
P1.3
输入/输出
CC2530 P1.3
13
P1.4
输入/输出
CC2530 P1.4
14
P1.5
输入/输出
CC2530 P1.5
15
P1.6
输入/输出
CC2530 P1.6
16
P1.7
输入/输出
CC2530 P1.7
17
P2.0
输入/输出
CC2530 P2.0
18
P2.1
输入/输出
CC2530 P2.1
19
P2.2
输入/输出
CC2530 P2.2
20
VCC
输入
电源3.3V
21
VCC
输入
电源3.3V
22
GND

电源地
23
GND

电源地

(1)管脚全部引出,   但P1_1,  P1_2 管脚供PA使用(PA芯片为RFX2401);
P1-1(TRX)
P1_2(CE)

1
*
TxActive
0
1
RxActive
0
0
Chip is shut down


zigbee dongle,USB接口,形状似U盘

特点:
1.       与PC通过USB硬件接口连接,
2.       USB接口虚拟为RS232口,通过超级终端等串口工具,可以通过PC对zigbee网络设置参数,监控网络数据;
3.       Zigbee dongle后盖留有软件烧写口,可以方便地烧写软件
4.       zigbee dongle可以像U盘一样插入PC,在PC端即可通过串口调试软件等工具与其他zigbee模块或zigbee dongle进行通讯,zigbee dongle即可作为协调器也可作为路由器。

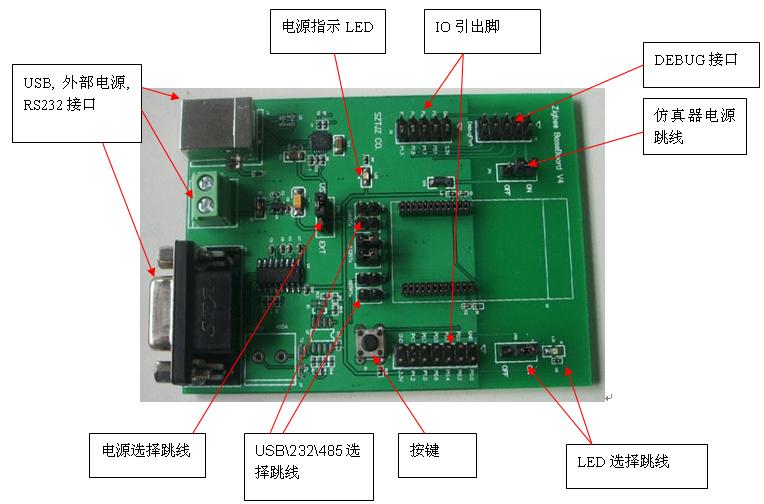

zigbee调试底板、USB/RS232/RS485接口


. 基本功能

Zigbee底板是配合本公司CC2530 Zigbee模块使用和研发的底板, 主要提供如下功能:
1.        把CC2530模块(或者CC2530PA 模块)直接插在底板上调试, 而无需制作PCB底板;
2.        通过USB或者外部电源(或者电池)为CC2530模块提供电源;
3.        提供USB、RS232、RS485接口, 把CC2530的数据可直接传到PC;
4.        提供CC2530的DEBUG接口, 可以在IAR或者TI的开发环境下在线调试CC2530;
5.        和本公司的仿真器配套, 可以侦听Zigbee 网络的空中数据(Sniffer功能);
6.        引出CC2530所有的IO到插座, 可以方便地配合其他板子;
7.        提供的LED和按键, 可以辅助调试Zigbee 协议栈中的绑定等功能;
8.        底板适合本公司的CC2530模块和CC2530PA 模块.



二、应用说明

1.      外部电源: 输入范围: +3.3V~+6V DC;
2.      如果使用USB做电源, 整个输出电流<350mA;
3.      电源选择跳线用于选择使用外部电源或者USB电源, 但是当使用仿真器电源时, 此跳线应悬空, USB和外部电源都不能选择,而应该只选择仿真器电源跳线;
4.      DEBUG接口的信号顺序如下:(以小三角所指为1脚)
(1)GND      (2)+3.3V      (3)DC    (4)DD    (5)P1_4
(6)P1_5      (7)RESET_N  (8)P1_6  (9)NC    (10)P1_7
5.      仿真器电源跳线用于当连接仿真器时, 仿真器为底板供电, 这时把仿真器跳线跳至”ON”, 但必须悬空电源选择跳线, 如果使用外部电源或者USB电源, 此跳线必须跳至”OFF”;
6.      串口选择跳线, PC使用USB连接传输数据时, 两个跳线都跳至”USBxx”, 使用RS232时, 两个跳线都跳至”232xx”,使用RS485时,两个跳线都跳至”485xx”;
7.      LED跳线用于当LED的控制脚要被使用做其他功能时, 断开和LED连接;
8.      按键用于调试程序或者配合Zigbee协议栈中的手动绑定功能.


. 应用例子

3.1调试程序 &下载程序:

    在IAR环境下, 根据串口连接选择电源和串口跳线, 或者仿真器电源跳线, 插上模块, 在Debug接口直接用仿真器调试。
或者使用“SmartRF Flash Programmer “程序下载HEX文件.
       如下为下载HEX文件截图:


3.2空中数据侦听(Sniffer):

启动Ti Sniffer软件, 硬件设置同上., 在Sniffer中选择合适的信道就可侦听到Zigbee协议数据包.
如下图为使用Sniffer侦听数据包的截图:


3.3使用USB口或者RS232串口传输数据

通过zigbee底板的USB口或者RS232串口,两个zigbee节点(协调器、路由器)可以进行通讯。
首先将协调器HEX文件和路由器HEX文件烧入不同的zigbee模块。
将两个zigbee模块插入底板,底板通过USB或RS232连接PC。
当PC使用USB连接传输数据时, 两个跳线都跳至”USBxx”, 使用RS232时, 两个跳线都跳至”232xx”;
注意:如果使用USB口传输数据,需要安装“USB转串口驱动.exe”。
a)         安装“USB转串口驱动.exe“,安装USB转串口的驱动程序
b)        将底板通过USB线插入电脑,查看驱动是否安装成功,在“我的电脑”,右键选择“属性”,在“硬件”->“设备管理器 ”中,如下图,可以找到模拟的串口号。
c)         打开串口调试程序,设置串口号com4(根据上步看到的串口号),波特率为38400,校验位无,数据位8位,停止位1位,如下图所示。注意,可以选择十六进制或十进制收发数据。

使用两台pc或者同一台PC的2个不同串口,就可以通过串口调试软件进行zigbee通讯了。


zigbee仿真器

一、仿真器功能概述:

SSZ_EMU仿真器是深圳商运达科技网络技术有限公司开发的,集代码仿真调试、编程于一身的产品,其功能强大:
1)        可与IAR for MCS-51 集成开发环境无缝连接,使用简单、方便。
2)        通过USB 接口连接到电脑,再连接到CC2530等无线单片机。具有代码高速下载功能,下载速度高达150 kb/s。
3)        在线调试、断点、单步、变量观察、寄存器观察等功能,实现对CC2530等无线单片机实时在线仿真、调试。
4)        USB 供电,即插即用。
5)        配合我公司zigbee模块、zigbee PA模块、zigbee开发板等,可以快速开发出高质量的zigbee应用系统。


二、仿真器说明

SSZ_EMU仿真器是专门针对TI 产品中的CC 系列的大部分芯片进行编程/仿真的。下图为仿真器与电缆的实物图。

SSZ_EMU仿真器符合JATG 编程标准。仿真器通过一根十芯JTAG 编程线与开发板相连接,通过一根方口USB 连接线与计算机相连。
使用步骤如下:
1)        用十芯JTAG线将仿真器与目标板相连接。
2)        用方口USB 连接线(一头长方口,一头方口的USB 连接线)把仿真器与PC 连接好。
3)        此时,电脑就会显示发现新硬件,安装好驱动(驱动安装请详见本文档第四部分)。
4)        安装好驱动后,仿真器就可以正常使用了。

仿真器JTAG 接口线序说明:

JTAG线线序从红色线开始计算,线序说明:
注:烧写程序, 使用1、2、3、4、7 脚;
Zigbee协议分析议,需使用全部引脚。


三、仿真器软件安装

使用的软件: SmartRFProgr
下载地地址:
http://focus.ti.com/docs/toolsw/folders/print/flash-programmer.html (TI 资源)
解压后,运行Setup_SmartRFProgr_1.7.1.exe
按照软件提示,完成软件安装。

四、仿真器驱动安装 &使用

安装好IAR开发软件后,会自动将CC2530仿真器的驱动程序拷贝至安装目录下。如IAR的安装目录是C:\Program Files 。驱动程序具体地址在:C:\Program Files\IAR Systems\Embedded Workbench 5.3\8051\drivers\Texas Instruments。
如果没有安装IAR,可以在光盘的 “\software\仿真器driver\texas instruments”目录找到驱动。

1)使用方口USB 线连接PC 和仿真器。
2)电脑会提示找到新硬件。
3)选中“否,暂时不”不使用网上驱动,按下一步,会出现下图:
4)选择安装路径。按下一步继续完成硬件驱动程序的安装。
5)使用10 芯JTAG 编程线连接开发板。这样硬件部分设置完成了。现在可以进行软件编程和下载程序了。



五、使用仿真器烧写程序

运行仿真器软件SmartRF Flash Programmer:
1)        选中system-on-chip 选项;
2)        在Device list 中选择指定设备即目标仿真器;
3)        在Flash image 中指定目标hex 的地址
4)        在Actions选择框,选择合适的选项,如上图
5)        按Perform actions 下载程序就OK 了,会出现如下对话框:



六、使用仿真器在线仿真

        略

七、通过仿真器与开发板实现ZigBee 协议分析功能

1) 若使用ZigBee 协议分析功能,需下载Packet Sniffer 软件。
2) 下载地址:
http://focus.ti.com/docs/toolsw/folders/print/packet-sniffer.html ( TI 资源)
3) 安装Packet Sniffer 软件
4) 将SSZ_EMU仿真器与商运达科技开发板SSZ_DEV_B连接
5) 将SSZ_DEV_B开发板上的跳线设置OK
6) 打开Packet Sniffer
注:根据自己所使用的型号选择可,如果用CC2530,按上图选择,点Start进入。
7) 运行sniffer,下图为收到的节点信息,下面的截图例子为zigbee透明传输软件中,节点加入网络的过程。



2.4GHz无线数传模块

433/868/915MHz无线数传模块

2.4GHz CD音质高保真无线音频模块

欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器世界仪器仪表专家网:HTTP//WWW.SENSOR-IC.COM/

智能工控安防消防网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83398389 83387030  83387016

传真:0755-83376182  83376182   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com    MSN: SUNS8888@hotmail.com    QQ: 195847376
    技术支持: 0755-83394033 13501568376

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL4006579498  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25 TEL4006571586  56703037  13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

TEL4006572198  13072977981  FAX:029-88789382
