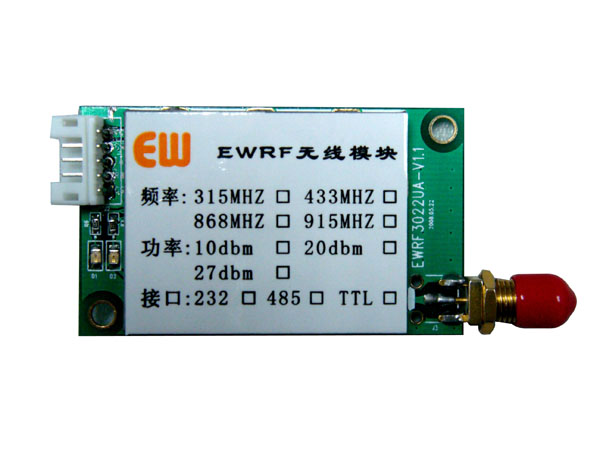

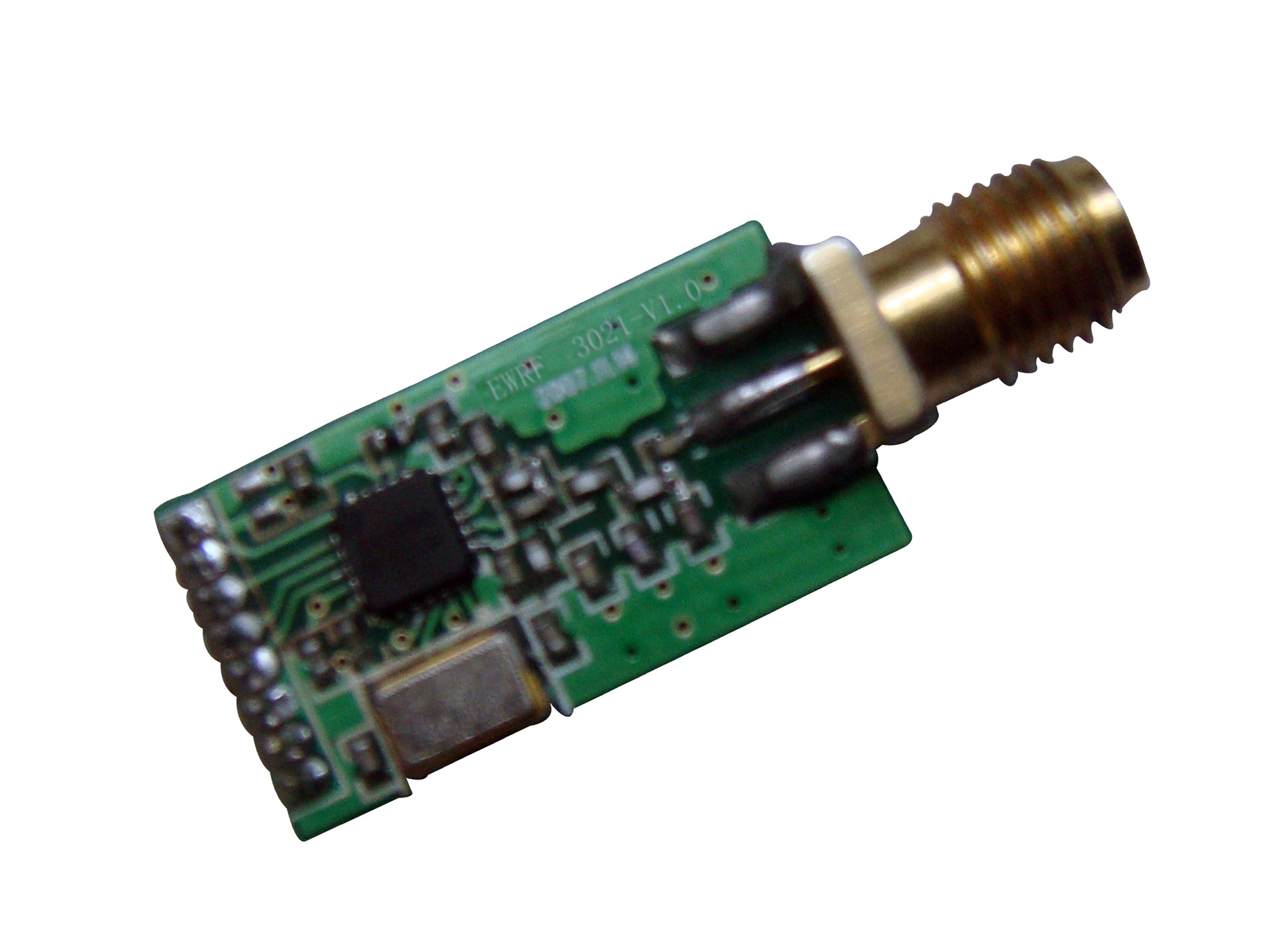

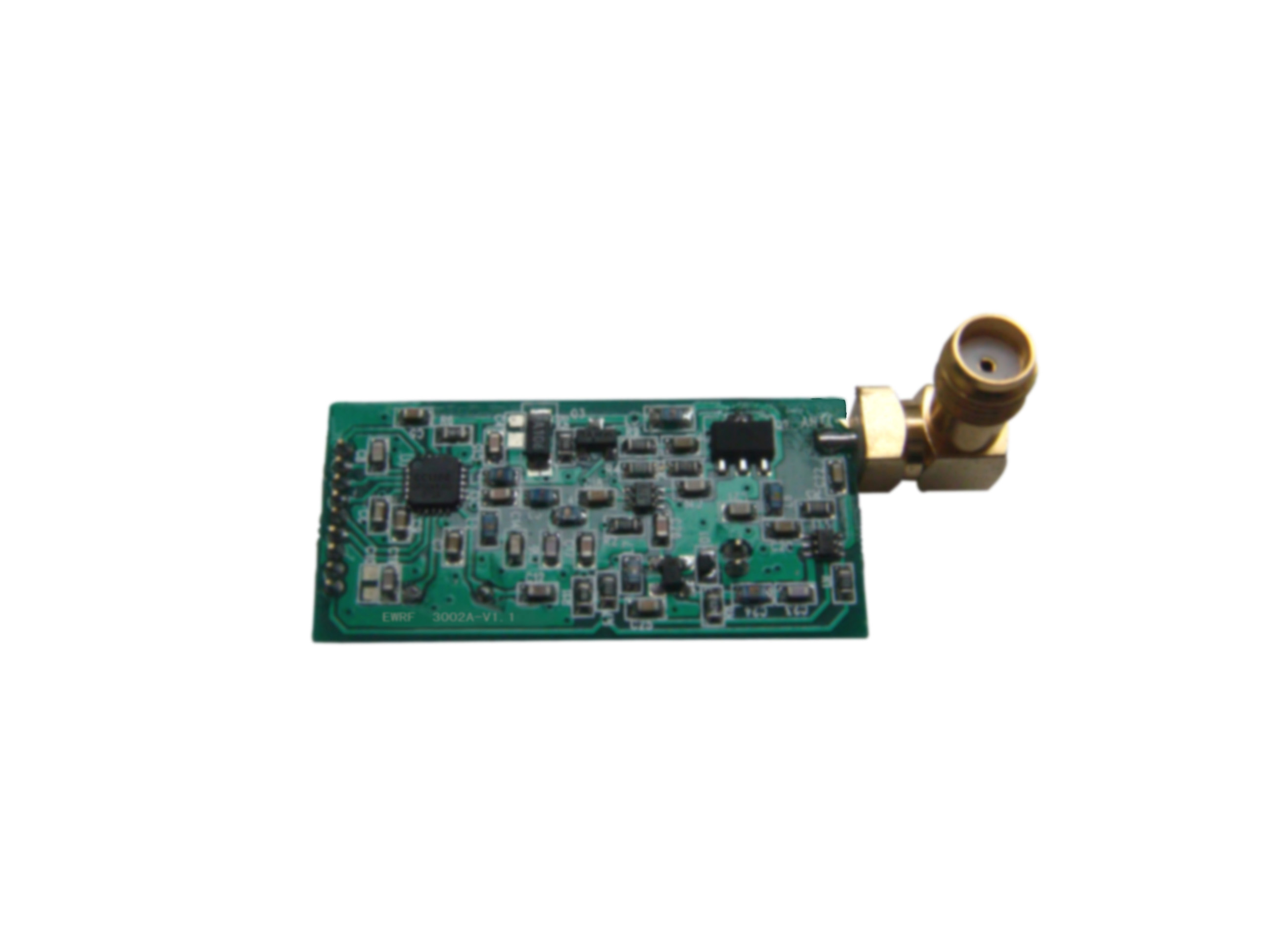

2.4GHz无线数传模块 433/868/915MHz无线数传模块  2.4GHz CD音质高保真无线音频模块 1G以下无线模块   2.4G无线模块     Zigbee无线模块       2.4G宽带无线模块 　 　 　 　 　 　 　   EWRF3022UA USB无线数传模块 　 　 　 　 　 　 　 　   EWRF 3022UT USB无线数传模块 　 　 　 　 　 　 　 　   EWRF-302系列2UT型无线数传模块 　 　 　 　 　 　 　 　   EWRF-302系列2UA型无线数传模块 　 　 　 　 　 　 　 　   EWRF-302系列2UAH型无线数传模块 　 　 　 　 　 　 　 　   EWRF-302系列1A型无线通信模块 　 　 　 　 没有找到图片 　 　 　 　   EWRF-802系列2U型无线通信模块 　 　 　 　 　 　 　 　   EWRF-302系列1型无线通信模块 　 　 　 　 　 　 　 　   EWRF-302系列2U型无线通信模块 　 　 产品说明： 产品说明：     EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EWRF-302系列2UA型是带MCU、带放大功能，发射功率在100mW以下、可以选择232、485、TTL、USB接口和3.3V或5V供电的无线数传模块，内置我们自主开发的无线通信协议软件，可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。 1. 主要特点 ·    接口方式：USB接口，格式有8N1/8E1/8O1可选；   ·    接受灵敏度高，视距可靠传输距离可达1200m； ·    采用FSK的方式调制，支持OOK/ASK/MSK调制； ·    载频 433 MHz， 可定制315M/868M/915M等其他ISM频段； ·    提供PC机配置软件，可以灵活设置模块的各种参数； ·    串口速率：4800/9600/19200/38400/57600/115200bps； ·    空中速率：5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps; ·    功耗和休眠省电模式：功率<100 mw，接收电流<35mA，发射电流<100mA，休眠时电流<12uA； ·    支持多个字网组群工作模式，网络地址配置相同的模块间才可以相互通讯； ·    具有中继功能，可选择中继节点进行传输，有效扩大传输距离； ·    支持透明传输方式和地址传输方式，可以组成点对点、点对多点、对点对多点等无线通信网络； ·    USB 5v 供电 2. 主要技术指标 　 工作频率 433M  调制方式 FSK 发射功率 < 20dBm(100mW)   接收灵敏度 －119 dB 发射电流 <100 mA 接收电流 <35 mA 休眠电流 <12 uA 工作信道 32个频段选择 数据接口 USB接口 数据格式 8N1/8E1/8O1 串口速率 4800/9600/19200/38400/57600/115200bps 空中速率 5K/10K/20K/30K/40K/50K/77K/ 100K/150K/200K/250Kbps 硬件接口 2.0插针/插座 通讯距离 0-1200米（20dbm,10kbps，可视距离） 天线阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 USB 5 V 尺寸 60 x 45 mm (不包括天线) 　 　 3. 应用范围 ·     远距离无线数据传输 ·     AMR三表抄送 ·     远程无线遥控、无线安防系统 ·     物流跟踪、仓库巡检、电子标签等 ·     电力、矿山、铁路等长距离遥感勘测 ·     替代232、485进行无线数据通信 ·     工业仪器仪表无线数据采集和控制 ·     住宅、楼宇智能无线数据采集和控制 ·     无线传感器网络应用 　 产品说明： 产品说明：     EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EWRF-302系列2UT型是带MCU、发射功率在10mW以下、可以选择232、485、TTL和USB等串行接口和3.3V或5V供电的无线数传模块，内置我们自主开发的无线通信协议软件，可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。 1. 主要特点   ·    接口方式：USB接口，格式有8N1/8E1/8O1可选；   ·    接受灵敏度高，视距可靠传输距离可达350m；   ·    采用FSK的方式调制，支持OOK/ASK/MSK调制；   ·    载频 433 MHz， 可定制315M/868M/915M等其他ISM频段；   ·    提供PC机配置软件，可以灵活设置模块的各种参数；   ·    串口速率：4800/9600/19200/38400/57600/115200bps；   ·    空中速率：5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;   ·    功耗和休眠省电模式：功率<10 mw，接收电流<25mA，发射电流<35mA，休眠时电流<8uA；   ·    支持多个字网组群工作模式，网络地址配置相同的模块间才可以相互通讯；   ·    具有中继功能，可选择中继节点进行传输，有效扩大传输距离；   ·    支持透明传输方式和地址传输方式，可以组成点对点、点对多点、对点对多点等无线通信网络；   ·    可以选择3.3V或5V直流供电 2. 主要技术指标 　 工作频率 433M  调制方式 FSK 发射功率 10 dBm(10mW)   接收灵敏度 －112 dB 传输速率 0-250 kbps 发射电流 <35 mA 接收电流 <25 mA 休眠电流 <8 uA 工作信道 32个频段选择 数据接口 232/485/TTL/USB串口 数据格式 8N1/8E1/8O1 串口速率 4800/9600/19200/38400/57600/115200bps 空中速率： 5K/10K/20K/30K/40K/50K/77K /100K/150K/200K/250Kbps 硬件接口 2.0插针/插座 通讯距离 0-500米（10dbm,10kbps，可视距离） 输出阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 5 V /3.3V 尺寸 50 x 25 mm (不包括天线) 　 3. 引脚定义 引脚 名称 方向 描述 引脚 名称 方向 描述 1 VDD —— DC  +5V /3.3V 2 GND —— 电源地 3 TA 输出 串口数据输出 4 RB 输入 串口数据输入 5 CS 输入 可做为片选/休眠控制，高电平休眠 　 4. 应用范围  ·     无线数据传输  ·     AMR三表抄送  ·     远程无线遥控、无线安防系统  ·     物流跟踪、仓库巡检、电子标签等  ·     低功率遥感勘测  ·     替代232、485进行无线数据通信  ·     工业仪器仪表无线数据采集和控制  ·     住宅、楼宇智能无线数据采集和控制  ·     无线传感器网络应用 　 产品说明：     EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EWRF-302系列2UT型是带MCU、发射功率在10mW以下、可以选择232、485、TTL和USB等串行接口和3.3V或5V供电的无线数传模块，内置我们自主开发的无线通信协议软件，可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。 1. 主要特点   ·    接口方式：232/485/TTL/USB串口，格式有8N1/8E1/8O1可选；   ·    接受灵敏度高，视距可靠传输距离可达350m；   ·    采用FSK的方式调制，支持OOK/ASK/MSK调制；   ·    载频 433 MHz， 可定制315M/868M/915M等其他ISM频段；   ·    提供PC机配置软件，可以灵活设置模块的各种参数；   ·    串口速率：4800/9600/19200/38400/57600/115200bps；   ·    空中速率：5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;   ·    功耗和休眠省电模式：功率<10 mw，接收电流<25mA，发射电流<35mA，休眠时电流<8uA；   ·    支持多个字网组群工作模式，网络地址配置相同的模块间才可以相互通讯；   ·    具有中继功能，可选择中继节点进行传输，有效扩大传输距离；   ·    支持透明传输方式和地址传输方式，可以组成点对点、点对多点、对点对多点等无线通信网络；   ·    可以选择3.3V或5V直流供电 2. 主要技术指标 　 工作频率 433M  调制方式 FSK 发射功率 10 dBm(10mW)   接收灵敏度 －112 dB 传输速率 0-250 kbps 发射电流 <35 mA 接收电流 <25 mA 休眠电流 <8 uA 工作信道 32个频段选择 数据接口 232/485/TTL/USB串口 数据格式 8N1/8E1/8O1 串口速率 4800/9600/19200/38400/57600/115200bps 空中速率： 5K/10K/20K/30K/40K/50K/77K /100K/150K/200K/250Kbps 硬件接口 2.0插针/插座 通讯距离 0-500米（10dbm,10kbps，可视距离） 输出阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 5 V /3.3V 尺寸 50 x 25 mm (不包括天线) 　 3. 引脚定义 引脚 名称 方向 描述 引脚 名称 方向 描述 1 VDD —— DC  +5V /3.3V 2 GND —— 电源地 3 TA 输出 串口数据输出 4 RB 输入 串口数据输入 5 CS 输入 可做为片选/休眠控制，高电平休眠 　 4. 应用范围  ·     无线数据传输  ·     AMR三表抄送  ·     远程无线遥控、无线安防系统  ·     物流跟踪、仓库巡检、电子标签等  ·     低功率遥感勘测  ·     替代232、485进行无线数据通信  ·     工业仪器仪表无线数据采集和控制  ·     住宅、楼宇智能无线数据采集和控制  ·     无线传感器网络应用 　 产品说明：     EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EWRF-302系列2UA型是带MCU、带放大功能，发射功率在100mW以下、可以选择232、485、TTL接口和3.3V或5V供电的无线数传模块，内置我们自主开发的无线通信协议软件，可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。 1. 主要特点 ·    接口方式：232/485/TTL串口，格式有8N1/8E1/8O1可选；   ·    接受灵敏度高，视距可靠传输距离可达1200m； ·    采用FSK的方式调制，支持OOK/ASK/MSK调制； ·    载频 433 MHz， 可定制315M/868M/915M等其他ISM频段； ·    提供PC机配置软件，可以灵活设置模块的各种参数； ·    串口速率：4800/9600/19200/38400/57600/115200bps； ·    空中速率：5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps; ·    功耗和休眠省电模式：功率<100 mw，接收电流<35mA，发射电流<100mA，休眠时电流<12uA； ·    支持多个字网组群工作模式，网络地址配置相同的模块间才可以相互通讯； ·    具有中继功能，可选择中继节点进行传输，有效扩大传输距离； ·    支持透明传输方式和地址传输方式，可以组成点对点、点对多点、对点对多点等无线通信网络； ·    5V直流供电(可以选择3.3V) 2. 主要技术指标 　 工作频率 433M  调制方式 FSK 发射功率 < 20dBm(100mW)   接收灵敏度 －119 dB 发射电流 <100 mA 接收电流 <35 mA 休眠电流 <12 uA 工作信道 32个频段选择 数据接口 232/485/TTL串口 数据格式 8N1/8E1/8O1 串口速率 4800/9600/19200/38400/57600/115200bps 空中速率 5K/10K/20K/30K/40K/50K/77K/ 100K/150K/200K/250Kbps 硬件接口 2.0插针/插座 通讯距离 0-1200米（10dbm,10kbps，可视距离） 天线阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 3.3V/5 V 尺寸 32.3 x 54.0 mm (不包括天线) 　 3. 引脚定义 引脚 名称 方向 描述 引脚 名称 方向 描述 1 VDD —— DC  +3.3V/5V 2 GND —— 电源地 3 TA 输出 串口数据输出 4 RB 输入 串口数据输入 5 CS 输入 可做为片选/休眠控制，高电平休眠 　 4. 应用范围 ·     远距离无线数据传输 ·     AMR三表抄送 ·     远程无线遥控、无线安防系统 ·     物流跟踪、仓库巡检、电子标签等 ·     电力、矿山、铁路等长距离遥感勘测 ·     替代232、485进行无线数据通信 ·     工业仪器仪表无线数据采集和控制 ·     住宅、楼宇智能无线数据采集和控制 ·     无线传感器网络应用 　 产品说明：     EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EWRF-302系列2UAH型是带MCU、带放大功能，发射功率在500mW以下、可以选择232、485、TTL、USB接口，5V供电的无线数传模块，内置我们自主开发的无线通信协议软件，可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。 1. 主要特点  ·     接口方式：232/485/TTL/USB接口，格式有8N1/8E1/8O1可选；  ·     接受灵敏度高，视距可靠传输距离可达2000m；  ·     采用FSK的方式调制，支持OOK/ASK/MSK调制；  ·     载频 433 MHz， 可定制315M/868M/915M等其他ISM频段；  ·     提供PC机配置软件，可以灵活设置模块的各种参数；  ·     串口速率：4800/9600/19200/38400/57600/115200bps；  ·     空中速率：5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;  ·     功耗和休眠省电模式：功率<500 mw，接收电流<40mA，发射电流<200mA，休眠时电流<12uA；  ·     支持多个字网组群工作模式，网络地址配置相同的模块间才可以相互通讯；  ·     具有中继功能，可选择中继节点进行传输，有效扩大传输距离；  ·     支持透明传输方式和地址传输方式，可以组成点对点、点对多点、对点对多点等无线通信网络；  ·     5V直流供电 2. 主要技术指标 　 工作频率 433M  调制方式 FSK 发射功率 < 27dBm(500mW)   接收灵敏度 －119 dB 发射电流 <200 mA 接收电流 <40 mA 休眠电流 <12 Ua 工作信道 32个频段选择 数据接口 232/485/TTL/USB接口 数据格式 8N1/8E1/8O1 串口速率 4800/9600/19200/38400/57600/115200bps 空中速率 5K/10K/20K/30K/40K/50K/77K/ 100K/150K/200K/250Kbps 硬件接口 2.0插针/插座 通讯距离 0-2000米（10dbm,10kbps，可视距离） 天线阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 5 V 尺寸 32.3 x 54.0 mm (不包括天线) 　 3. 引脚定义 引脚 名称 方向 描述 引脚 名称 方向 描述 1 VDD —— DC  +5V 2 GND —— 电源地 3 TA 输出 串口数据输出 4 RB 输入 串口数据输入 5 CS 输入 可做为片选/休眠控制，高电平休眠 　 4. 应用范围   ·     远距离无线数据传输   ·     AMR三表抄送   ·     远程无线遥控、无线安防系统   ·     物流跟踪、仓库巡检、电子标签等   ·     电力、矿山、铁路等长距离遥感勘测   ·     替代232、485进行无线数据通信   ·     工业仪器仪表无线数据采集和控制   ·     住宅、楼宇智能无线数据采集和控制   ·     无线传感器网络应用 　 产品说明：     EVRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EVRF-302系列1A型是不带MCU、带放大，发射功率在100mW以下的长距离无线通信模块。 1.主要特点  ·     高效的SPI接口；  ·     通信距离长、接受灵敏度高，视距可靠传输距离可达1200m；  ·     采用FSK的方式调制，支持OOK/ASK/MSK调制；  ·     载频 433 MHz， 可定制315M/868M/915M等其他ISM载频；  ·     可编程控制的数据传输率，最高可达500kbps；  ·     可编程控制的输出功率，对所有的支持频率可达+20dBm；  ·     可灵活配置多种通讯信道，快速频点切换的特点可满足跳频系统的需要；  ·     低功耗：功率<100mw，接收电流<35mA，发射电流<100mA，休眠时电流4uA；  ·      数据缓冲、突发数据传输，带数字RSSI输出、连接质量指示；  ·      支持传输前自动清理信道访问（CCA），即载波侦听系统；  ·      强大的数字特征，可使用廉价的微控制器得到高性能的RF系统； 　 2. 主要技术指标 工作频率 433M  调制方式 FSK/OOK/ASK/MSK 发射功率 <20 dBm(<100mW)   接收灵敏度 －119 dB 传输速率 0-500 kbps 发射电流 <100 mA 接收电流 <35 mA 待机电流 <8 uA 工作信道 255个频段选择 数据接口 SPI接口 通讯距离 0-1200米（10dbm,10k速率，可视距离） 天线阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 1.8V~3.6V 尺寸 38.1 x 17.8 mm (不包括天线) 　 3.引脚定义 1、引脚定义 引脚 名称 方向 描述 1 MOSI 输入 模块数据输入，符合SPI标准（四线SPI） 2 SCLK 输入 SPI时钟输入，符合SPI标准（四线SPI） 3 MISO 输出 模块数据输出，符合SPI标准（四线SPI） 4 GDO2 输出 模块数据输出，由寄存器配置 5 GDO0 输出 模块数据输出，由寄存器配置 6 CS_RF 输入 模块选择输入，符合SPI标准（四线SPI） 7 GND —— 信号地 8 RXen 输入 模块发射使能，低电平有效 9 TXen 输入 模块接收使能，低电平有效 10 +3.3v —— 电源输入，直流3.3v 11 GND —— 电源地。 　 4.应用范围  ·    AMR三表抄送  ·    远程无线遥控、无线安防系统  ·    物流跟踪、仓库巡检、电子标签等  ·    电力、矿山、铁路等长距离遥感勘测  ·    替代232、485进行无线数据通信  ·    工业仪器仪表无线数据采集和控制  ·    住宅、楼宇智能无线数据采集和控制  ·    无线传感器网络应用 　 产品说明：     EVRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EVRF-302系列1A型是不带MCU、带放大，发射功率在100mW以下的长距离无线通信模块。 1.主要特点  ·     高效的SPI接口；  ·     通信距离长、接受灵敏度高，视距可靠传输距离可达1200m；  ·     采用FSK的方式调制，支持OOK/ASK/MSK调制；  ·     载频 433 MHz， 可定制315M/868M/915M等其他ISM载频；  ·     可编程控制的数据传输率，最高可达500kbps；  ·     可编程控制的输出功率，对所有的支持频率可达+20dBm；  ·     可灵活配置多种通讯信道，快速频点切换的特点可满足跳频系统的需要；  ·     低功耗：功率<100mw，接收电流<35mA，发射电流<100mA，休眠时电流4uA；  ·      数据缓冲、突发数据传输，带数字RSSI输出、连接质量指示；  ·      支持传输前自动清理信道访问（CCA），即载波侦听系统；  ·      强大的数字特征，可使用廉价的微控制器得到高性能的RF系统； 　 2. 主要技术指标 工作频率 433M  调制方式 FSK/OOK/ASK/MSK 发射功率 <20 dBm(<100mW)   接收灵敏度 －119 dB 传输速率 0-500 kbps 发射电流 <100 mA 接收电流 <35 mA 待机电流 <8 uA 工作信道 255个频段选择 数据接口 SPI接口 通讯距离 0-1200米（10dbm,10k速率，可视距离） 天线阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 1.8V~3.6V 尺寸 38.1 x 17.8 mm (不包括天线) 　 3.引脚定义 1、引脚定义 引脚 名称 方向 描述 1 MOSI 输入 模块数据输入，符合SPI标准（四线SPI） 2 SCLK 输入 SPI时钟输入，符合SPI标准（四线SPI） 3 MISO 输出 模块数据输出，符合SPI标准（四线SPI） 4 GDO2 输出 模块数据输出，由寄存器配置 5 GDO0 输出 模块数据输出，由寄存器配置 6 CS_RF 输入 模块选择输入，符合SPI标准（四线SPI） 7 GND —— 信号地 8 RXen 输入 模块发射使能，低电平有效 9 TXen 输入 模块接收使能，低电平有效 10 +3.3v —— 电源输入，直流3.3v 11 GND —— 电源地。 　 4.应用范围  ·    AMR三表抄送  ·    远程无线遥控、无线安防系统  ·    物流跟踪、仓库巡检、电子标签等  ·    电力、矿山、铁路等长距离遥感勘测  ·    替代232、485进行无线数据通信  ·    工业仪器仪表无线数据采集和控制  ·    住宅、楼宇智能无线数据采集和控制  ·    无线传感器网络应用 　 　 产品说明：     EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EWRF-302系列2U型是有多种I/O口、带MCU、发射功率在10mW以下，支持多路数字和模拟信号的输入输出的无线通信模块，内置我们自主开发的无线通信协议软件，可以帮助客户简便地实现点对点、点对多点以及多点之间无线网络的数据传输功能。 　 1.主要特点  ·     接口方式：TTL串口，格式有8N1/8E1/8O1可选，支持SPI接口；  ·     接受灵敏度高，视距可靠传输距离可达350m；  ·     采用FSK的方式调制，支持OOK/ASK/MSK调制；  ·     载频 433 MHz， 可定制315M/868M/915M等其他ISM频段；  ·     提供PC机配置软件，可以灵活设置模块的各种参数；  ·     串口速率：4800/9600/19200/38400/57600/115200bps；  ·     空中速率：5K/10K/20K/30K/40K/50K/77K/100K/150K/200K/250Kbps;  ·     低功耗和休眠省电模式：功率10mw，接收电流<20mA，发射电流<30mA，休眠时电流<6uA；  ·     模块引出了多种I/O口，支持多路数字、模拟信号的输入、输出；  ·     模块有2种硬件接口方式，可选择把模块插入插座或表贴在用户的线路板上；  ·     支持多个字网组群工作模式，网络地址配置相同的模块间才可以相互通讯；  ·     具有中继功能，可选择中继节点进行传输，有效扩大传输距离；  ·     支持透明传输方式和地址传输方式，可以组成点对点、点对多点、对点对多点等无线通信网络； 　 2. 主要技术指标 　 工作频率 433M  调制方式 FSK 发射功率 10 dBm(10mW)   接收灵敏度 －112 dB 发射电流 <30 mA 接收电流 <20 mA 休眠电流 <6 uA 工作信道 32个频段选择 数据接口 TTL串口（支持SPI接口） 数据格式 8N1/8E1/8O1 串口速率 4800/9600/19200/38400/57600/115200bps 空中速率 5K/10K/20K/30K/40K/50K/77K /100K/150K/200K/250Kbps 硬件接口 双排2.0插针或双排贴盘 通讯距离 0-350米（10dbm,10kbps，可视距离） 天线阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 2V~3.6V 尺寸 26.5 x 32.5 mm (不包括天线) 　 3.引脚定义 引脚 名称 方向 描述 引脚 名称 方向 描述 1 VDD —— DC  +3.3V 2 AD1/DA1/DIO1/Dout 输出 串口数据输出，A/D输入，D/A输出，普通数字IO 3 AD2/DA2/DIO2/Din 输入 串口数据输入，A/D输入，D/A输出，普通数字IO 4 NC —— 空 5 AD3/DA3/DIO3/RST 输入 模块复位，低电平有效。A/D输入，D/A输出，普通数字IO 6 NC —— 空 7 NC —— 空 8 NC —— 空 9 NC —— 空 10 GND —— 电源地 11 SLEEP/AD4/DA4/DIO4/INT 休眠/输入/输出 休眠控制（高电平休眠），模块中断输入，A/D输入，D/A输出，普通数字IO 12 NC 　 空 13 NC 　 空 14 AD5/DA5/DIO5/VREF 输入/输出 A/D参考电压输入，A/D输入，D/A输出，普通数字IO 15 AD6/DA6/DIO6 输入/输出 A/D输入，D/A输出，普通数字IO 16 AD7/DA7/DIO7 输入/输出 A/D输入，D/A输出，普通数字IO 17 AD8/DA8/DIO8/MOSI 输入/输出 SPI主出从入，A/D输入，D/A输出，普通数字IO 18 AD9/DA9/DIO9/MISO 输入/输出 SPI主入从出，A/D输入，D/A输出，普通数字IO 19 AD10/DA10/DIO10/SCLK 输入/输出 SPI时钟，A/D输入，D/A输出，普通数字IO 20 AD11/DA11/DIO11/NSS 输入/输出 SPI选择，A/D输入，D/A输出，普通数字IO                                                                                                           4. 应用范围  ·     AMR三表抄送  ·     远程无线遥控、无线安防系统  ·     物流跟踪、仓库巡检、电子标签等  ·     无线排队机、无线呼叫、医疗设备感测等  ·     替代232、485进行无线数据通信  ·     工业仪器仪表无线数据采集和控制  ·     住宅、楼宇智能无线数据采集和控制  ·     无线传感器网络应用 　 　 产品说明：     EWRF-302系列无线通信模块采用目前业界领先、应用广泛的最新一代无线射频芯片，是专为工作在1G以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等频段设计的低功耗无线数字通信模块。     该系列模块是工业级标准的产品，可以在极恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点。EWRF-302系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分为多种型号可供选择，同系列内的各种型号模块可以互相通信。全部型号产品设计先进，各项技术指标优良，符合FCC规范的参数要求，可以满足客户的认证需要。     EWRF-302系列1型是不带MCU、发射功率在10mW以下的无线通信模块。 　 1.主要特点  ·     高效的SPI接口；  ·     接受灵敏度高，视距可靠传输距离可达350m；  ·     采用FSK的方式调制，支持OOK/ASK/MSK调制；  ·     载频 433 MHz， 可定制315M/868M/915M等其他ISM载频；  ·     可编程控制的数据传输率，最高可达500kbps；  ·     可编程控制的输出功率，对所有的支持频率可达+10dBm；  ·     可灵活配置多种通讯信道，快速频点切换特点，可满足跳频系统的需要；  ·     低功耗：功率10mw，接收电流<15mA，发射电流<28mA，休眠时电流2 uA；  ·     数据缓冲、突发数据传输，带数字RSSI输出、连接质量指示；  ·     支持传输前自动清理信道访问（CCA），即载波侦听系统；  ·     强大的数字特征，可使用廉价的微控制器得到高性能的RF系统； 　 2. 技术指标 　 工作频率 433M  调制方式 FSK/OOK/ASK/MSK 发射功率 10 dBm(10mW)   接收灵敏度 －112 dB 传输速率 0-500 kbps 发射电流 <28 mA 接收电流 <15 mA 待机电流 <2 uA 工作信道 255个频段选择 数据接口 SPI接口 通讯距离 0-350米（10dbm,10k速率，可视距离） 天线阻抗 50Ω 工作温度 - 40 -  85 °C 供电方式 DC 1.8V~3.6V 尺寸 22 x 12.4 mm (不包括天线) 　 3.引脚定义 　 引脚 名称 方向 描述 1 +3.3V —— 模块电源，直流3.3v正极输入 2 MOSI 输入 模块数据输入，符合SPI标准（四线SPI） 3 SCLK 输入 SPI时钟输入，符合SPI标准（四线SPI） 4 MISO 输出 模块数据输出，符合SPI标准（四线SPI） 4 MISO 输出 模块数据输出，符合SPI标准（四线SPI） 5 GDO2 输出 模块数据输出，由寄存器配置 6 GND —— 模块电源，直流3.3v负极输入 7 GDO0 输出 模块数据输出，由寄存器配置 8 CS_RF 输入 模块选择输入，符合SPI标准（四线SPI） 　 4. 应用范围 　  ·     AMR三表抄送  ·     远程无线遥控、无线安防系统  ·     物流跟踪、仓库巡检、电子标签等  ·     无线排队机、无线呼叫、医疗设备感测等  ·     替代232、485进行无线数据通信  ·    工业仪器仪表无线数据采集和控制  ·    住宅、楼宇智能无线数据采集和控制  ·    无线传感器网络应用
