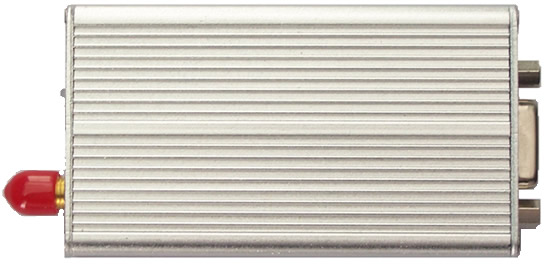

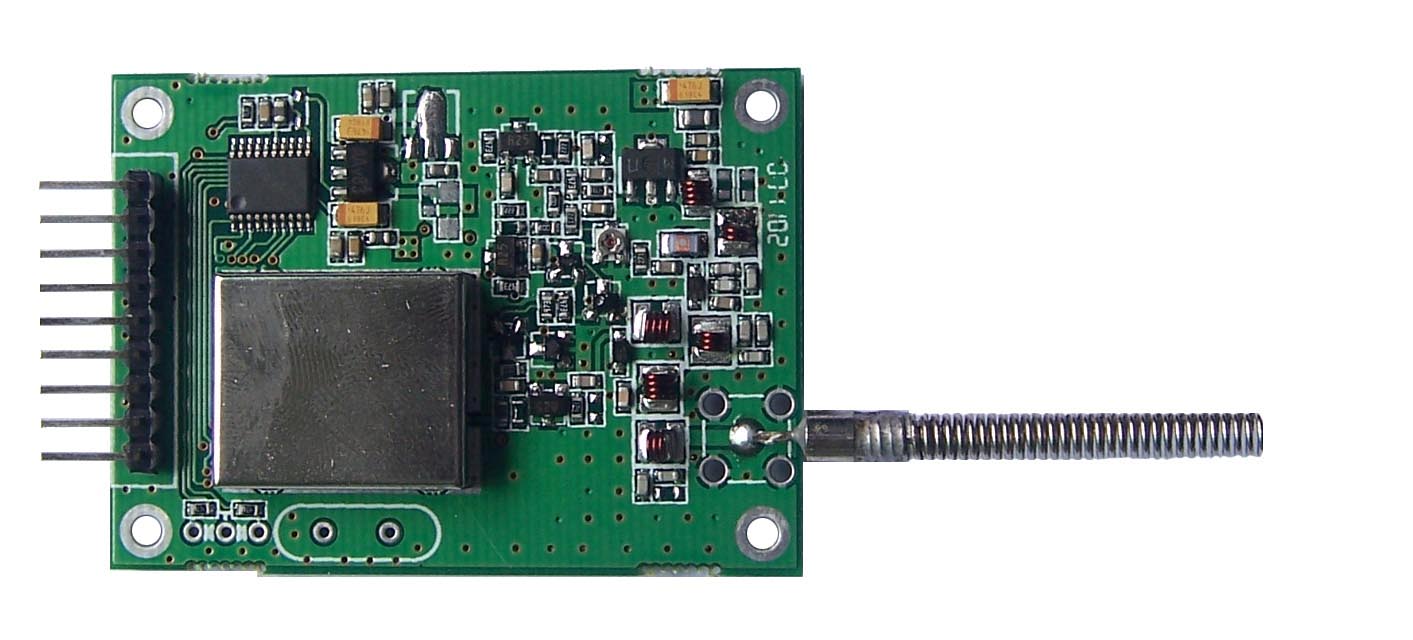

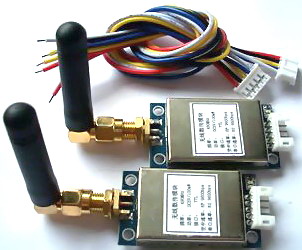

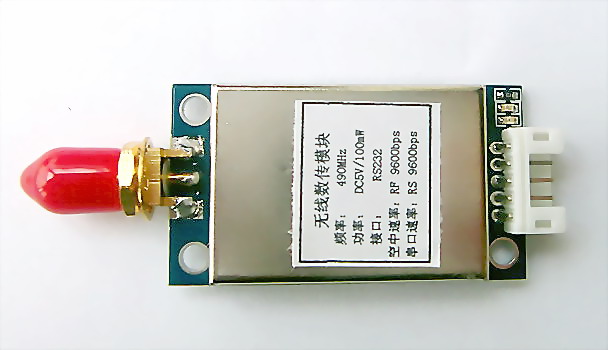

KYL-510B
PDA点菜机专用模块
使用手册
载波频率：
433MHz，
450MHz，868MHz，915MHz等
ISM频点；
多种可选的通讯接口：RS-232、TTL、
RS-485；
8个通讯信道，也可根据客户要求扩展；
传输数率：1200、2400、4800、9600、19200；
数据格式：8N1/8E1/8O1(也可提供其它格式，如9位数据位)；
收发一体，半双工工作模式；
低功耗，并具有休眠功能；
工作温度：-20℃
～
+65℃(商业级)
-35℃ ～
+75℃(工业级)；
天线阻抗：50Ω（标配为SMA，可定制）；
符合EN
300220
and ARIB
STD-T67标准。
专为电池供电用户设计,天线尺寸及外形均可定制。
2、应用领域：
水、电、气等无线抄表系统；
楼宇自动化、安防、机房设备无线监控、门禁系统;
无线呼叫系统、无线排队机、医疗器皿;
无线POS、PDA
;
无线LED显示屏、抢答器等、智能交通;
3、详细规格：
供电电源： DC
3.6V
7.2V 等
(也可根据用户要求定制)；
输出功率：
≤500mW；(可在100mW至1W
范围内定制)
接收电流：
<25mA(TTL接口)；
接收灵敏度：-123dBm
(1200bps)
;
-118dBm
(9600bps)
发射电流：
<250mA；
休眠电流：
<20uA；
传输距离：9600bps
:
可在一栋楼内，或几栋楼之间转输。
1200bps:
可在一个大型的生活小区范围内传输.
外型尺寸：
53mm×38mm×10mm。
4、安装尺寸：
（图1）
5、接口定义：
|
|
接口名称
|
功能描述
|
电平
|
备注
|
|
1
|
GND
|
电源地
|
|
|
|
2
|
VCC
|
电源(DC)
|
5 V
|
|
|
3
|
RXD/TTL
|
数据接收（TTL电平）
|
TTL
|
|
|
4
|
TXD/TTL
|
数据发射（TTL电平）
|
TTL
|
|
5
|
DGND
|
信号地
|
|
|
|
6
|
A(TXD)
|
RS-485 A或TXD of RS-232
|
|
|
|
7
|
B(RXD)
|
RS-485 B 或RXD of RS-232
|
|
|
8
|
SLEEP
|
休眠控制
|
TTL
|
低电平有效
|
|
9
|
TEST
|
内部测试
|
|
|
6、软件设置：（用户可以通过PC软件设置信道、接口数率等相关信息）
|
信道号
|
信道频率
|
信道号
|
信道频率
|
信道号
|
信道频率
|
信道号
|
信道频率
|
|
1
|
429.0325MHZ
|
2
|
430.0325MHZ
|
3
|
431.0325MHZ
|
4
|
432.0325MHZ
|
|
5
|
433.0325MHZ
|
6
|
434.0325MHZ
|
7
|
435.0325MHZ
|
8
|
436.0325MHZ
|
7、标准配置：
1、KYL-510B无线传输模块一只。
2、弹簧天线一支（外形及尺寸可定制）
8、可选配件
1、RS-232接口编程连接线。（方便用户通过电脑的232接口对模块参数进行设置）
2、USB接口编程联接线。（方便用户通过电脑的USB接口对模块参数进行设置）
3、数据传输测试设备。（方便用户在选型或实际使用中对模块进行测试）
4、可选天线。（用户可跟据自己的实际使用情况，选择适合自己的天线，使通讯效果达到最佳）
注意：
1、为达到最好的通讯效果，请尽量使用纹波系数较小的电源，电源的最大电流应该大于模块最大电流的1.5倍。
2、TTL、RS-485、RS-232，三种接口只能选其一。
3、传输数率分为：接口数率：用户可通过KYLPRO.exe
PC软件更改；
空中数率：空中数率需要用户在定货时说明。
4、当接口SLEEP
为低时，模块将进入休眠模式。在此模式下，将不能进行数据的收发。当SLEEP
为高或悬空时150mS后，模块进入工作状态。（如不需要休眠功能，此脚悬空）
|
