2.4GHz无线数传模块 433/868/915MHz无线数传模块  2.4GHz CD音质高保真无线音频模块
JZ893小功率无线数传模块
功率:500MW(27DB);
功耗:接收电流<45MA,发射电流<360MA,休眠电流<20UA;
传输距离:3000M
JZ874 USB接口无线数传模块
传输距离:JZ874A:800m,JZ874B:2-3KM;
功率:JZ874A:≤100mW,发射电流:<100MA,接收电流<20MA
JZ874B:≤500mW,发射电流:<360MA,接收电流<45MA
体积:70mm×45mm×19 mm(不含天线)
JZ877小功率无线数传模块
传输距离:2000M-3000M(视距)
功率:≤500mW
体积:63 mm×43mm×15 mm(不含天线)
JZ882小功率无线数传模块
传输距离:1500—2500M(视距)
功率:≤500mW,接收电流:60mA,休眠电流<100uA
体积:63 mm×43mm×15 mm(不含天线)

JZ875小功率无线数传电台
传输距离:2Km~10Km(视距)
功率:1W/2W
体积:85mm×54mm×20 mm(不含天线)

JZ873小功率无线数传模块
传输距离:2000M-3000M(视距)
功率:≤500mW
体积:58mm×38mm×10 mm(不含天线)
JZ865小功率无线数传模块
传输距离:1500m
功率:≤500mW
体积:58mm×38mm×10 mm (含天线座)
JZ872小功率无线数传模块
传输距离:2000M-3000M(视距)
功率:≤500mW
体积:63 mm×43mm×15 mm(不含天线)
263×216
TDX1120无线数传模块
1.功率发射500mW。
2.无线数据传输433MHz免向无委申请频段(420MHz~440MHz)。
详细资料

300×231

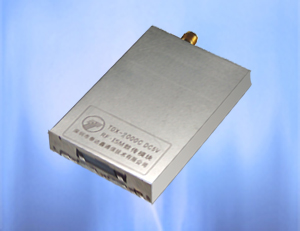

TDX2000 工业级数传模块

工作频段在150M、230M和450MHz;传输速率可以通过我公司的软件进行操作修改,信道速率最高设置为4800bps,接口速率可达9600bps;同您单片机的接口可在三种方式中选......

详细资料

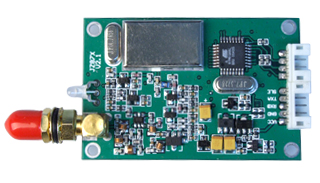

JZ893小功率无线数传模块

最大特点:
裸板体积小,方便内嵌使用。
窄带抗干扰性强。接收灵敏度高。
三种省电模式:硬件唤醒, 串口唤醒, 空中唤醒。
主要应用:
无线抄表,电子衡器,无线排队,体质智能检测,工业设备数据采集,云台控制,无线点菜机。
主要性能:
◆ 视距可靠传输距离可达3000m;采用GFSK的调制方式;
◆ 载频 470-510 MHz, 专业抄表频段;
◆ 提供8个信道,如果用户需要,可扩展到16信道;
◆ 接口速率:1200/2400/4800/9600/19200bps/38400bps;
◆ 信道速率:1200/2400/4800/9600/19200bps/38400bps;
◆ 接口方式:TTL/RS232/485由用户选择,接口格式:8N1/8E1/8o1(特殊格式需定置);
◆ 收发一体,半双工, 数据收发转换自动完成,只要向接口收/发数据即可,转换时间短;
◆ 可用于点对点,点对多点,多点对点等多种通信组合方式;
◆ 数据透明传输,可传输较长的数据帧;
◆ 自动过滤掉空中产生的假数据,长期使用可靠性好,故障率极低;
◆ 供电要求: DC +4.5V~+5.5V;
◆ 低功耗:功率20mw,接收电流<40mA,发射电流<360mA,休眠时电流<20uA;
◆ 三种省电模式:硬件唤醒, 串口唤醒, 空中唤醒;
◆ 温度:-25℃~+85℃;
◆ 体积:52mm×32mm×8 mm(不含天线);
◆ 互通型号:JZ891,JZ896;

使用接口:
JZ893提供TTL、RS232、RS485接口方式之一,用户选购时需根据自己的需要指定接口方式。JZ893常用参数主要有:串口波特率与校验,空中波特率,信道与频率。这些参数均可通过我公司设置软件进行设置。用户在使用过程中也可根据我公司协议动态更改这些参数。空中速率大于串口速率时,一帧可传无限大数据,空中速率小于或等于串口速率时,一帧最多可传255字节。空中速率越高时传输距离会越近。用户使用时请根据需要配置波特率。
两台JZ893正常通讯前提:
1.两模块信道(即频率)一致
2.两模块空中波特率一致
3.两模块串口波特率及校验与所接设备或电脑一致
JZ893接脚定义:

管脚
管脚定义
说明
用户终端
备注
1
SLE
外部休眠控制输入端

高电平进入休眠,低电平唤醒
2
TXD/RS-485(A)
串行数据发送端
RXD/RS-485(A)

3
RXD/RS-485(B)
串行数据接收端
TXD/RS-485(B)

4
GND
电源\终端地
DGND/AGND

5
VCC
+5V
+5V



技术参数:


调制方式
GFSK
工作频率 490MHZ(国家无委规定抄表用ISM频段)
信道数目 8
发射功率 ≤500mW
接收灵敏度 -122dBm
发射电流 <360mA
接收电流 <45mA
休眠电流 ≤20uA
信道速率 1200/2400/4800/9600/19200/38400Bit/s 用户可设
串口速率 1200/2400/4800/9600/19200/38400Bit/s 用户可设
收发转换时间 <10ms
接口数据格式 8E1/8N1/8O1
工作电源 5±0.5V 直流
工作温度 -25℃~85℃
工作湿度 10%~90%相对湿度,无冷凝
外形尺寸 52mm×32mm×8mm(不含天线)
互通型号 JZ891/JZ893/JZ896
传输距离 3000M(视距)

常配天线:





标配天线:鞭状天线。
应用领域:
水电气三表、智能卡、门禁考勤、无线排队、云台控制、楼宇控制、货场物流、防盗报警、智能仪器仪表、无功补偿、智能教学设备、体质检测智能设备、测量设备、汽车黑匣子、自动控制、家居智能化等领域的数据控制和数据抄录。
