超声波测距模块
产品图片                             产品简介                               详细资料
	产品型号: BSM4015-02P  ★ 测量范围:0.45～15m 测距分辨率：0.01m 外形尺寸：70×47×19mm（有挂绳饰物孔） 温度测量补偿范围：0～50℃ 产品特点：单超声波探测头，有公制、英制、码单位转换，面积、体积自动运算，温度测量及自动补偿，激光指示，自动关机省电等功能。小巧美观，携带方便。 主要用途：点面距离测量；便携式超声波测距仪。
	产品型号: BSM5018-01P  ★ 测量范围:0.5～18m 测距分辨率：0.01m 测距精度：＜0.5％ 温度测量补偿范围：0～50℃ 产品特点：单超声波探测头，有公制、英制、码单位转换，加法、乘法运算，温度测量及自动补偿，激光指示，自动关机省电等功能。 主要用途：点面距离测量；便携式超声波测距仪。

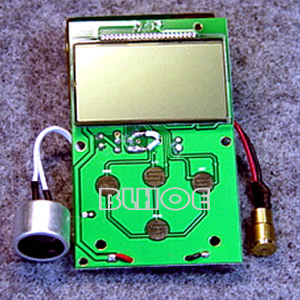

	产品型号: BSM5018-06M  ★ 测量范围:0.5～18m 测距分辨率：0.01m 测距精度：＜0.5％ 温度测量补偿范围：0～50℃ 产品特点：单超声波探测头，有公制、英制单位转换，加法、乘法运算，温度测量及自动补偿，激光指示，自动关机省电等功能。 主要用途：点面距离测量；便携式超声波测距仪。
	产品型号: BSM4018-01M 测量范围:0.4～18m 测距分辨率：0.01m 测距精度：＜0.5％ 温度测量补偿范围：0～50℃ 产品特点：双超声波探测头（发射和接收），有公制、英制单位转换，加法、乘法运算，温度测量及自动补偿，激光指示，自动关机省电等功能。 主要用途：点面距离测量；便携式超声波测距仪。
	产品型号: BSM4018-02M 测量范围:0.4～18m 测距分辨率：0.01m 测距精度：＜0.5％ 温度测量补偿范围：0～50℃ 产品特点：双超声波探测头（发射和接收），有公制、英制单位转换，加法、乘法运算，温度测量及自动补偿，激光指示，自动关机省电等功能。 主要用途：点面距离测量；便携式超声波测距仪。
	产品型号: BSM4018-03M 测量范围:0.4～18m 测距分辨率：0.01m 测距精度：＜0.5％ 温度测量补偿范围：0～50℃ 产品特点：双超声波探测头（发射和接收），有公制、英制单位转换，加法、乘法运算，温度测量及自动补偿，激光指示，自动关机省电等功能。 主要用途：点面距离测量；便携式超声波测距仪。
	产品型号: BSM4018-05M 测量范围:0.4～18m 测距分辨率：0.01m 测距精度：＜0.5％ 温度测量补偿范围：0～50℃ 产品特点：双超声波探测头（发射和接收），有公制、英制单位转换，加法、乘法运算，温度显示和自动温度补偿，激光指示等功能。 主要用途：点面距离测量；便携式超声波测距仪。
	产品型号:BSM4018-04M 测量范围:0.4～18m 测距分辨率：0.01m 测距精度：＜0.5％ 温度测量补偿范围：0～50℃ 产品特点：双超声波探测头（发射和接收），有公制、英制单位转换，加法、乘法运算，温度测量及自动补偿，激光指示，自动关机省电等功能。 主要用途：点面距离测量；便携式超声波测距仪。

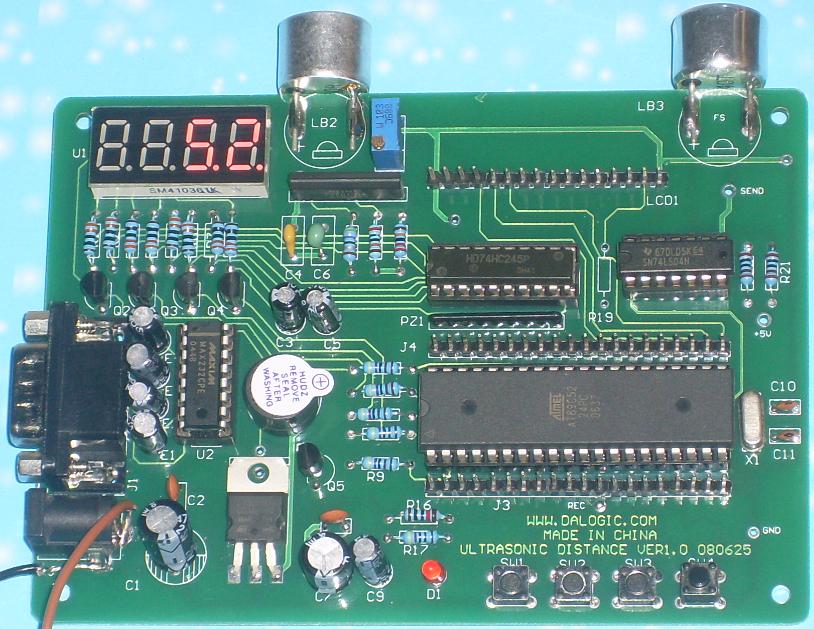

. 超声波测距电路板VER1.0(升级产品，已经量产)


(一)主要特性：
1、  主控芯片:  STC89C51,DIP40封装
2、  电路板尺寸：130mm*95mm,标准双面板,高标准FR-4板材制造,确保产品质量
2、  探头规格： 开放收发分体式，中心频率40.0±1.0KHz,不防水
3、  测量距离： 30cm--350cm
4、  测量精度： 1cm, 测量精度比前一款产品有所提高
5、  测量数据显示方式： 4位0.36英寸数码管显示
6、  配4个6X6小按键
7、 线路板上设计有GND,+5VDC测试点,探头发射测试点,探头接收测试点,中断测试点
       便于测量相关的电源电压和关键信号的波形参数
8、 单片机口线全部引出,有利于用户二次开发
9、  单片机 P0口上外扩标准液晶模块LCD接口
10、蜂鸣器报警指示
11、标准RS232接口用于程序代码下载, 配置标准RS232下载线缆
12、工作电源指示灯,有利于判断系统工作电源是否正常,以便保护芯片等器件
13、工作电源： +12V直流电源，电流不超过100mA
        配置电源适配器,交流220VAC转直流+12VDC,电源接口内正外负
14、工作温度： 0℃±40℃

(二)产品说明书       下载      注：DOC格式

1. 概述
2. 超声波测距原理
3. 超声测距方法
4. 原理图

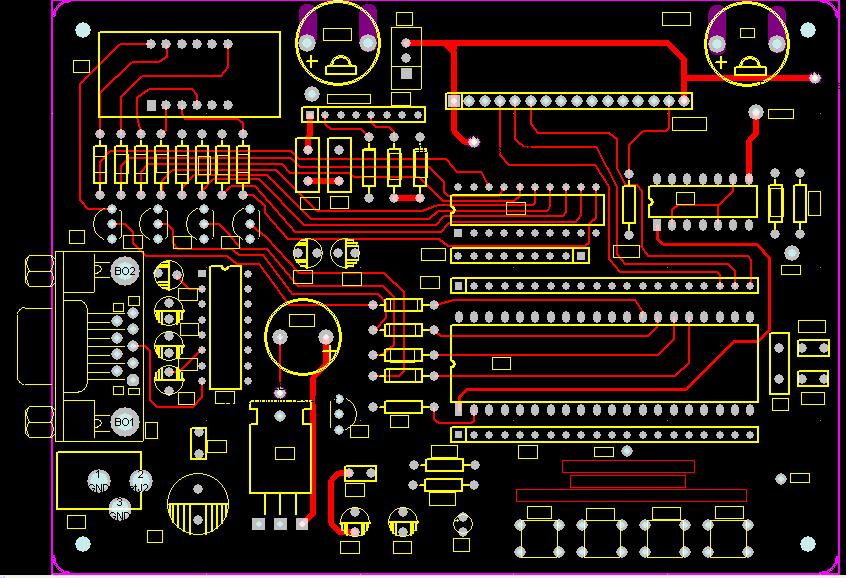

5. 线路板顶层图

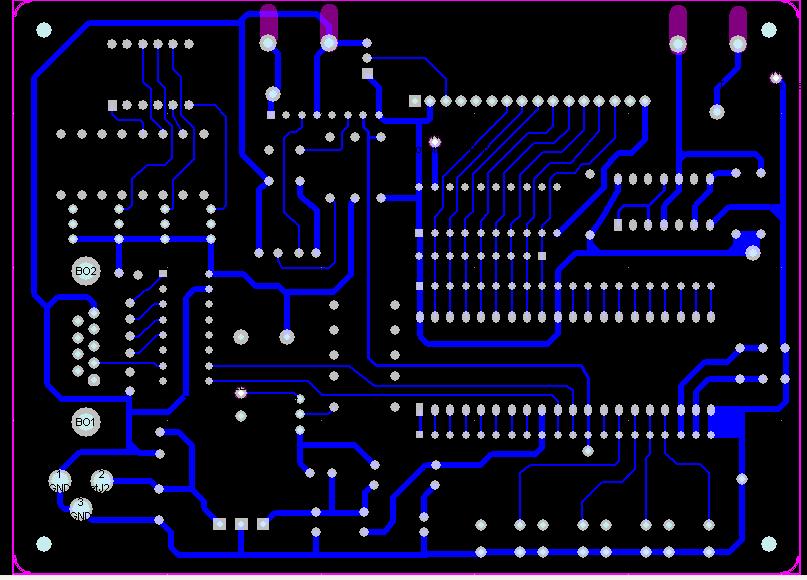

6. 线路板底层图

7. 测距线路板实物照片
8. 测量实例1:测量结果为30CM
9. 测量实例2:测量结果为61CM
10.  测量实例3:测量结果为290CM
11.  常见问题

(三)参考资料:
1.  超声波传感器资料
2. 《超声学》
3.  超声波传感器应用指南
    以上参考资料来自网络，有需要的，请发邮件索取，参考资料信息不接收电话咨询

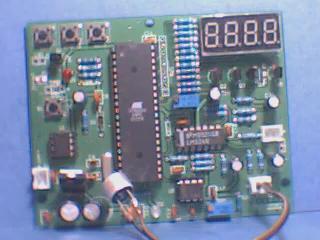

二. 超声波测距LED电路板(已经停产)

 主要特性：
 1、 尺寸： 10cm*8cm(不含电池)
 2、 探头： 收发分体式，中心频率40.0±1.0KHz
 3、 测量距离： 0.30米--5米
 4、 精度： 5厘米
 5、 显示方式： 4位0.36英寸数码管显示，米制单位显示
 6、 计算功能： 测量数据保存于EEPROM中，可以实现累加功能
 7、 语音功能： 实时播报测量距离（升级中）
 8、 输出接口： 标准RS232接口（升级中）
 9、 温度补偿测量误差
 10、激光辅助定位：
 11、具有蜂鸣器和发光管报警指示
 12、工作电源： 9V直流电源，电流不超过100mA
 13、工作温度： 0℃±40℃

第一章 概述
1.1 红外线与超声波遥控系统的一般原理
1.2 红外线遥控
1.3 超声波遥控
1.4 频率编码与脉冲编码遥控
1.5 单通道与多通道遥控
第二章 遥控指令的频率编码与译码电路
2.1 频率编码电路
2.1.1 分立器件构成的频率编码电路
2.1.2 集成电路构成的频率编码电路
2.2 频率译码电路
2.2.1 LC选频电路
2.2.2 RC选频电路
2.2.3 谐振继电器构成的选频电路
2.3 集成锁相环在频率编码与译码电路中的应用
2.3.1 锁相环的基本原理
2.3.2 TTL音频锁相环LM565和LM567
2.3.3 CMOS锁相环CD4046
2.4 DTMF信号编码器与译码器
2.4.1 DTMF信号
2.4.2 DTMF信号编码器
2.4.3 DTMF信号译码器
第三章 遥控指令的脉冲编码与译码电路
3.1 脉冲数目编码与译码电路
3.1.1 脉冲分配器
3.1.2 脉冲分配器构成脉冲数目编码电路
3.1.3 可预置数计数器构成脉冲数目编码器
3.1.4 数值比较器构成的脉冲数目编码器
3.1.5 电话机脉冲拨号器作为脉冲编码器
3.1.6 脉冲数目译码器的基本原理
3.1.7 互锁型输出脉冲译码器
3.1.8 脉冲型输出脉冲译码器
3.1.9 自锁型输出脉冲译码器
3.2 脉冲宽度编码与译码电路
3.2.1 脉冲宽度编码与译码电路的基本原理
3.2.2 集成电路构成脉冲宽度编码与译码电路
3.3 专用集成遥控编码与译码电路
3.3.1 专用集成遥控编码与译码电路概述
3.3.2 控制数据/加密地址编码与译码电路
3.3.3 加密地址编码与译码电路
3.3.4 控制数据编码与译码器
第四章 红外线遥控电路反应用实例
4.1 红外线发射与接收器件
4.1.1 半导体及PN结的基本特性
4.1.2 红外发光二极管的结构原理
4.1.3 红外发光二极管的特性与参数
4.1.4 红外发光二极管的基本驱动方式
4.1.5 红外发光二极管的使用注意事项及简易测试
4.1.6 光敏二极管的结构原理
4.1.7 光敏二极管的特性参数
4.1.8 光敏三极管的结构原理
4.1.9 光敏三极管的特性参数
4.1.10 光敏二极管及光敏三极管的使用注意事项及简易测量方式
4.2 红外发射调制电路
4.2.1 幅度键控调制
4.2.2 频率键控调制
4.3 红外线发射驱动电路
4.3.1 驱动电路
4.3.2 采用微分电路减小频率编码脉冲的宽度
4.4 红外接收光电转换器
4.5 红外线接收前置放大器
4.5.1 通用集成电路构成的前置放大器
4.5.2 专用集成电路前置放大器
4.5.3 分立器件前置放大器
4.6 解调电路
4.7 红外线遥控电路应用举例
4.7.1 反射式红外线楼道照明延时灯(A)
4.7.2 红外反射式楼道照明延时灯(B)
4.7.3 封闭围栏式红外检测无线报警器
4.7.4 实用电扇遥控器(机内型)
4.7.5 多功能红外线电扇遥控器(机外型)
4.7.6 红外线遥控无级交流调压器
4.7.7 单通道红外遥控电源开关
4.7.8 采用SL517A的单通道电源遥控开关
4.7.9 遥控调光开关
4.7.10 仅用一片LM567选频的16通道红外遥控器
4.7.11 多通道遥控互锁电子开关
4.7.12 红外线光电打靶游戏器
4.7.13 开关分明的红外遥控开关
4.7.14 采用电脑程控的电扇遥控器
4.7.15 CD 4017构成的红外线遥控互锁开关
4.7.16 采用LC 219/LC220A构成的红外遥控电源开关配电板
4.7.17 多通道通用红外遥控器
4.7.18 红外线遥控加/减电阻网络及其应用
4.7.19全频道电视遥控器
4.7.20 红外线自动洗手器
4.7.21 红外线遥控8位数字密码锁
4.7.22 专用电脑芯片构成的遥控密码锁
4.7.23 红外线多功能音响遥控器
4.7.24 给录像机加装简易红外遥控器
4.7.25 红外检测数字转速测量仪
4.7.26 红外线吊灯遥控器
4.7.27 10档数显红外吊扇遥控器
4.7.38 主动式红外线警戒无线报警器
4.7.29 双通道红外线遥控器
4.7.30 电机正反转遥控器
4.7.31 三十一通道红外线遥控器
4.7.32 红外遥控电子电位器
4.7.33 采用脉冲拨号器的红外线遥控器
4.7.34 光控延时开关
4.7.35 采用双稳态继电器的单通道遥控开关
4.7.36 采用分立器件构成的红外遥控开关
4.7.37 8通道通用红外遥控器
4.7.38 DTMF编码16通道红外遥控器
4.7.39 红外遥控转发器
4.7.40 红外光电检测开关
第五章 简单红外线通信电路及应用实例
5.1 简单红外线通信的基本原理
5.2 模拟驱动电路
5.3 频率调制与解调器
5.4 简单红外线通信电路应用举例
5.4.1 简单电视伴音无绳耳机
5.4.2 微型红外线耳机
5.4.3 红外线音响传送电路
5.4.4 LM567构成的红外线音频信号传送电路
5.4.5 频率调制红外线通话器
5.4.6 红外线立体声耳机系统
第六章 超声波遥控电路及应用实例
6.1 超声波传感器
6.1.1 超声波传感器的基本原理与结构
6.1.2 超声波传感器的基本特性
6.2 超声波遥控电路基本结构与设计要点
6.3 超声波发射与接收集成电路
6.4 超声波遥控应用举例
6.4.1 采用NYKO和NYKD构成的超声波遥控开关
6.4.2 四通道频率编码超声波遥控器
6.4.3 超声波遥控电灯开关
6.4.4 超声波遥控电扇变速器
6.4.5 车辆倒车防撞告警装置
6.4.6 超声波多普勒效应防盗报警器
6.4.7 亚超声波遥控开关
6.4.8 超声波数字测距仪
6.4.9 码分制4通道超声波遥控器
附录1 常用红外发光二极管性能参数
附录2
附录3 常用超声波传感器性能参数
附录4 常见红外接收模块的性能参数
