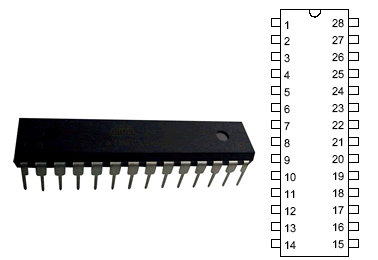

一．功能特点 测温方式：由内部具有专用A/D转换电路的芯片作测温转换（非电阻电容充放电方式），测温显示受电容电阻的误差影响小，芯片内带有看门狗和低电位检测电路，能有效防止杂波干扰死机温控方式：在测量温度范围内（-20℃～+120℃）能根据用户所设定的温度范围和控制模式对负载进行开关控制。用户设定的温度参数可存储到芯片中，不受停电影响，掉电不会丢失数据。共设计有4种不同的温度控制模式，既适用于加热型控制，也适用于降温型控制，能满足绝大多数应用场合的需求。正向加热适用于电暖器、电烤炉、电孵化、电热水器、过温保护等；反向降温适用于空调制冷、排气抽风等。提醒注意：初次使用温控开关前，必须选择设置好一种温控模式，否则不能正常工作，具体操作见[温控模式设置]章节！显示：使用0.4寸共阴极3位LED红色数码管显示。 外形封装：标准DIP28脚窄体封装 二．技术参数 测量温度范围：-20 ℃～+120℃ 控制温度范围：-20℃～+120℃ 温度误差≤±0.50℃～±0.80℃ 分辨率：0.1℃（小于-9.9 ℃和大于99.9 ℃不显小数位） 电源供电电压：DC5V±5% 模块工作温度：-20℃～+60℃ 工作电流（输出口关闭时）：20mA 输出端口高电平驱动能力：15mA 三、温控模式设置： 在温度显示状态下，同时按下[加数]和[减数]键不放手5秒钟以上，即进入工作模式转换状态，显示"P_"闪烁，按[加数]键或[减数]键在P1-P2-P3-P4之间调整，根据下表调整到适合您的工作模式，然后按[设置]键返回温度测量状态即可。 （注：出厂默认设置为 P3 模式状态）
*注：控制关系的测量值的大小是指测量温度值的整数位，不包含小数位（设定值也只有整数位）。 四、操作设置1 设置上下限温度：在温度显示状态下，按[设定]键一次，显H—后进入上限温度设置，上限温度显示闪烁，按[加数]或[减数]调整上限温度值，再按[设定]键一次，显L—后进入下限温度设置，下限温度显示闪烁，同样按[加数]或[减数]调整下限温度值，设置完毕，再次按[设定]键返回温度测量状态。说明：如果选用温控工作模式P3，P4的情况下，在设定上下限的温度数据时可以不管其先后顺序以及数值大小，系统会自动把数值大的作为上限值，数值小的作为下限值。如果选用温控工作模式P1,P2的情况下，显示———，只需设定一个温度值即可。 2 自动退出设定状态：如果在设定数据的过程中，没有正常操作退出设定状态，在中途如果30秒没有按动任何按键，系统会自动退出设定状态而返回温度测量状态。同时，本次设定操作的数据自动保存。 五、输出延时：输出端口加入了判断比较延时，每一次的测量结果都符合输出端口的动作要求，输出端口才会真正执行动作，否则不会执行。目的是为了避免雷电小感应，大设备启动与停止等等波动干扰引发输出端口误动作。故障安全保障措施：如果传感器发生开路故障,显示就会立即出现"HHH",如果传感器及其引线发生了短路,显示就会立即出现"LLL".为了防止传感器出现开路或者短路之后可能会引起的不良后果，这时候，控制输出端口都会优先关闭。 六．电路原理及接线图
七．温度传感器及温度校准 温度传感器使用R(25℃)=10K,B(25/85)=3435K的热敏电阻温度传感器，其温度和电阻的对应分度表如下，用户自行更换温度传感器时必须保证参数要相同。
八．其它事项 如果您在应用本芯片做设计产品应用时有不解问题，欢迎与商运达公司联系！若对该温控芯片功能上有特殊要求，请与[商运达]联系。欢迎您提出意见或建议！ |
