一、主要特性:

*3 种LCD 显示板面选择
*室内/外温度测量功能显示范围-50°C ~70°C -58 F~158 F
*精确度1 C
*精度0.1°C
*室内相对湿度测量功能显示范围20%~99%
*最大/最小温度和湿度记忆功能, 测量周期为15 秒
*传感器温度103AT 湿度C5-M3
*摄氏/华氏度开关选择
*时钟功能12/24 小时转换功能
*闹钟功能每天响闹1 分钟有5 分钟的SNOOZE 贪睡功能
*LED 背光功能3 秒钟
*无线室外温度测量功能有3 种频道选择/ 或者单一频道
*3伏工作电压

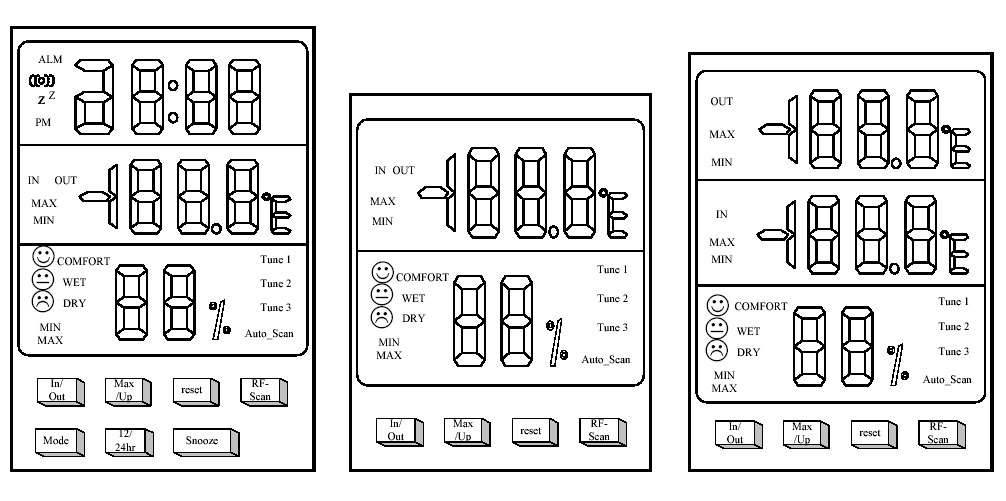

二、产品外观




三、操作描述

*带时钟模式

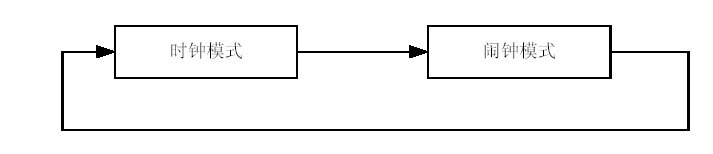

1、时钟/闹钟模式转换
按[MODE] 键一下可以在时钟模式和闹钟模式之间互相切换:




2、在时钟模式时,按住[MODE] 键3 秒可以进入到时钟设置模式

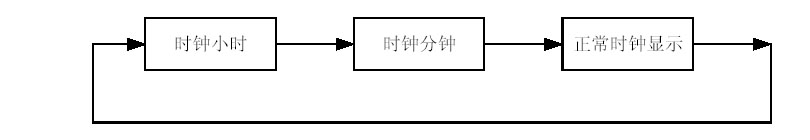

在设置模式中,按[MODE] 键可以改变设置项时钟小时和分钟,如下:

按[MAX/UP] 键可以向上调整响应的小时和分钟的值到目标值,并且秒被清为“0”。
当一直按住[MAX/UP] 键时,可以快速调整目标值。
在时钟模式中按[12/24HR] 可以切换12/24 小时制。
3 、在闹钟模式时,按住[MODE] 键3 秒可以进入到闹钟设置模式。

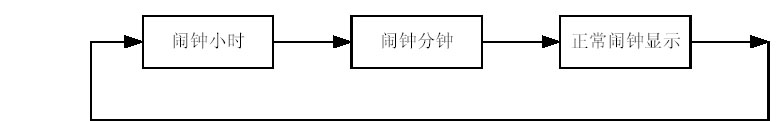

在设置模式中,按[MODE] 键可以改变设置项设置闹钟小时和分钟,如下:

按[MAX/UP] 键可以向上调整响应的小时和分钟的值到目标值。
在闹钟模式中按[12/24HR] 可以开关闹钟功能。
4、 SNOOZE/LIGHT 贪睡/背光功能。
在闹铃响闹时,按[SNOOZE] 键将有5 分钟的贪睡功能,正常3 秒背光功能。
5 、按[IN/OUT] 键可以显示相应的室内/室外温度。

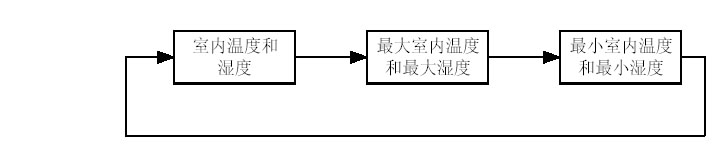

在室内温度显示时,按[MAX/UP] 键可以使温度和湿度在正常/最大/最小温度之间切换

在显示最大/最小值时,按[RESET] 键可以重置最大/最小温度和湿度值。
室外温度显示同室内温度。
拨动开关[C/F] 可以选择相应的摄氏/华氏温度显示。
6 、在时钟显示模式,按[12/24HR] 键可以选择相应的小时制显示模式。
在闹钟显示模式,按[12/24HR] 键可以开/关闹钟功能。

7、湿度同舒适度的相应关系:

湿度的测量精确度
20%~49%: +/- 5%
50%~75%: +/- 3%
76%~99% +/- 5%

8 、室外温度的频道选择:有3 个频道(邦定选择)

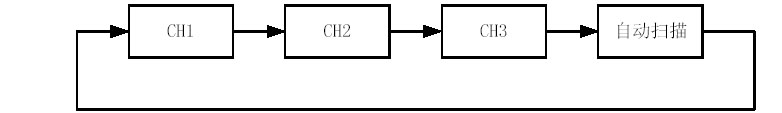

当按[SCAN] 键时,可以选择相应的3 个频道:CH1, CH2, CH3,并启动高频接收模块接收相应的室外温度。

CH1: 46 秒钟扫描一次室外温度。
CH2: 43 秒钟扫描一次室外温度。
CH3: 40 秒钟扫描一次室外温度。
当4 次没有接收到室外温度数据时,关闭高频接收模块接收,并闪烁室外温度值提示。
9、室外温度单个频道:CH1-- 46 秒钟扫描一次室外温度。(邦定选择)
当按[SCAN] 键时,可以重新启动高频接收模块接收室外温度。
当4 次没有接收到室外温度数据时,关闭高频接收模块接收,并闪烁室外温度值提示。
10 、3 个LCD 板面形式,如下:

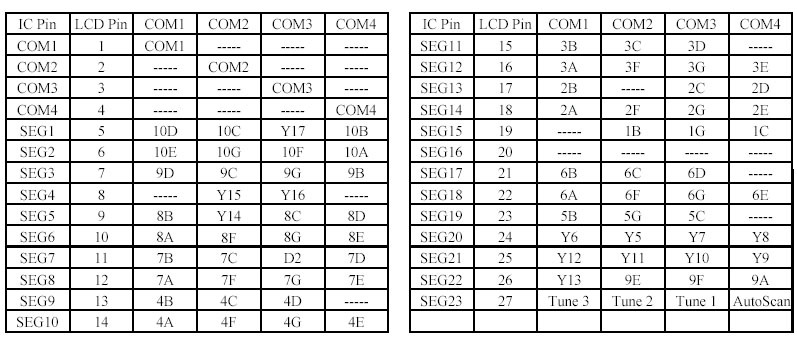

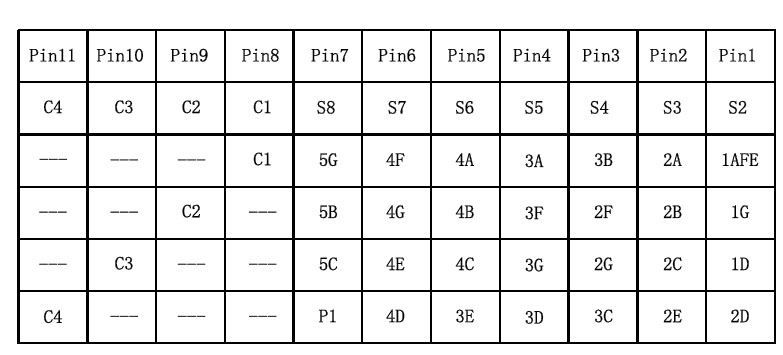

四、LCD layout- A:

 LCD Voltage = 3 V
 LCD Dute = 1/4
 LCD Bias = 1/2

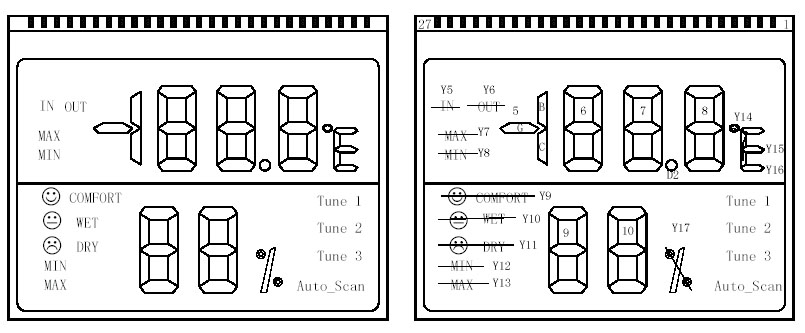

 LCD layout-- B

LCD Voltage = 3 V
LCD Dute = 1/4
LCD Bias = 1/2

LCD layout-- C

 LCD Voltage = 3 V
 LCD Dute = 1/4
 LCD Bias = 1/2

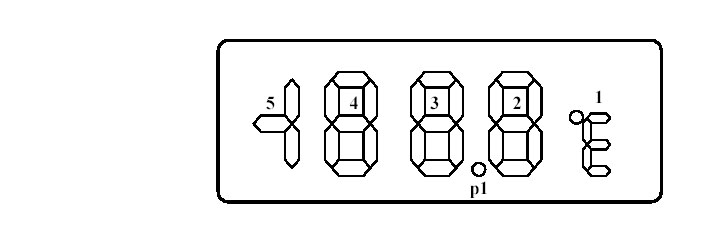

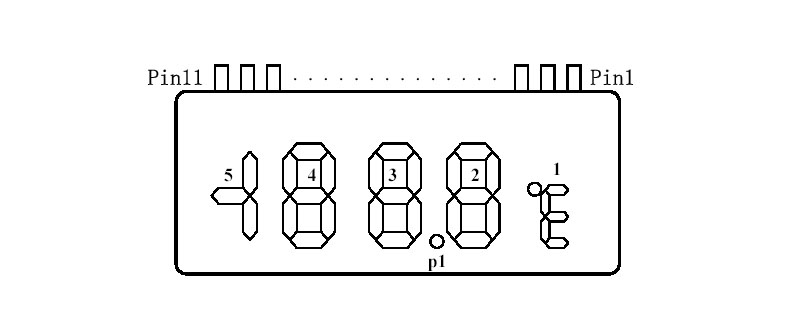

一、主要特性:
*测量室外温度范围:-50°C ~70°C ( -58 F~158 F)
*邦定选择3 个发射频道:CH1, CH2 ,CH3
*CH1: 46 秒钟测量并发射一次室外温度。
*CH2: 43 秒钟测量并发射一次室外温度。
*CH3: 40 秒钟测量并发射一次室外温度。
*工作电压:3V
*发射室外温度数据时,点亮LED 灯做提示功能。
