一、LCD 全图:

二、功能说明

1. IC 工作电压:1.5V
2. 温度量测范围:-19.9℃~110℃(-3.8℉~199.9℉) 或-50℃~110℃( -58℉~199.9℉) <通过SEG30 邦定选择>
3. 解析度:温度>-20℃(℉)时解析度0.1℃(℉) 温度≤-20℃(℉)时解析度1℃(℉)
4. 准确度:±1℃(±2℉)
5. [℃/℉]按键:按键选择温度的单位
6. 温度传感器:103AT
7. 量测周期:60 秒/30 秒/10 秒/2 秒
8. 通过SEG34 邦定选择默认单位℃/℉
9. 通过SEG35 邦定选择是否有三分钟自动关机功能,<关机后用[℃/℉]按键开机>
10. 通过SEG30 邦定选择量测最低温是-19.9℃(-3.8℉)还是-50℃(-58℉)
11. 量测过程中若温度大于量测范围,LCD 于小数点前两位显示Hi℃(℉) 量测过程中若温度小于量测范围,LCD 于小数点前两位显示Lo℃(℉)
12. 刚上电池或复位时,LCD 会全部显示2 秒左右

三、玻璃图

玻璃图参数:DUTY1/4BIAS1/2VOLTAGE3.0V

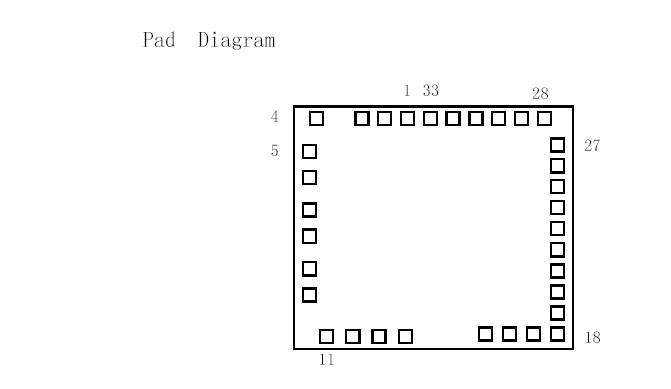

四、邦定图(注:IC 底座须接地)

五、原理图
