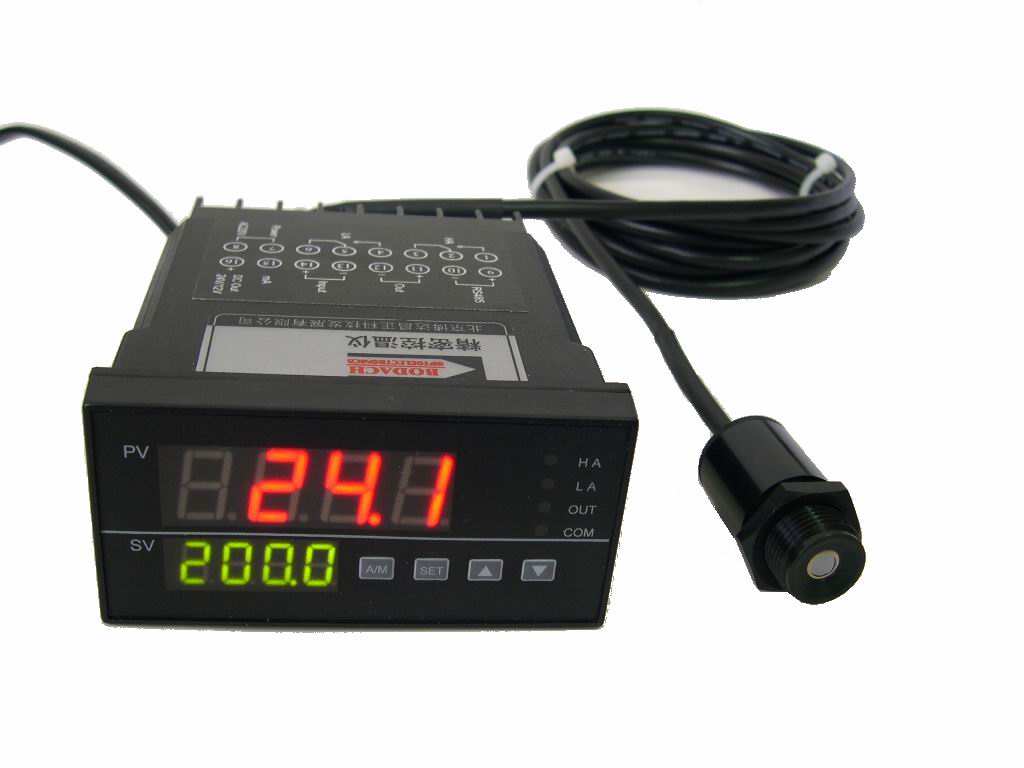

IRTP系列红外温度传感器

  IRTP300系列是一种集信号处理电路以及环境温度补偿电路的多用途经济型红外测温探头,完全由工厂进行校准,这使它成为多用途,紧凑的,高精度红外测温头。它是一种高效的,不受环境影响的器测温头,例如污染,潮湿以及电磁干扰环境等。
  应用领域:非接触温度传感器,手持式或者工业测温仪;轴承温度测量;电气设备:电缆接头、开关柜、变压器和电气面板的故障监测等;汽车、微波炉,空调、燃气灶具等产品
.

产品特性

    1. 型  号:  IRTP-300MS           IRTP-300L
    2. 品  名:  红外温度传感器
    3. 测温范围:  -20~300°C
    4. 环境温度:  -20~100°C
    5. 距离系数: 8 :1
    6. 响应时间:  150ms
    7. 信号输出:  电压           4-20mA/0-5V/RS485
    8. 电  源:  BDC100提供          DC24V
    9. 尺  寸: Ф15mm×40mm       Ф18mm×92mm


IRt/c系列红外温度传感器

工厂预标定型IRt/c探头系列

  IRt/c系列高精度,非接触,无需电源,热电偶信号输出红外温度传感器. 可选择工厂标定和现场调节.直接取代传统热电偶,适用于任何自动化生产过程,提高产品质量,加快生产速度,而无需更换原有仪表.也是OEM的最佳选择.

        型号 技术参数 规格

超小型 uIRt/c 红外温度传感器
红外线温度传感器

测量范围      -18 -- 524
环境温度      -20 -- 100
量程范围      8种规格
距离系数       1
2100度视角)

4:114度视角)
被测点尺寸    3 mm最小
波长范围      5 -- 14μm
输出阻抗      20-60 Kohms

电  缆  热电偶补偿,20-30AWG
尺  寸
  19.05 xΦ6.35 mm
重  量  30克,包括电缆线
外  壳  不绣钢,气密封装
防护等级  NEMA4,4XIP65, 67

本安型  IRt/c.01 红外温度传感器
红外线温度传感器

测量范围      -45 -- 290
环境温度      -18 -- 70
量程范围      8种规格
距离系数       1:1
60度视角)
被测点尺寸    8 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      3 Kohms


电  缆  热电偶0.9米长,PVC
尺  寸
  32.5 xΦ20mm
重  量  40克,包括电缆线
外  壳  高强度ABS,气密封装
防护等级  NEMA4,4XIP65, 67

本安型IRt/c.03 红外温度传感器
红外线温度传感器

测量范围      -45 -- 290
环境温度      -18 -- 70
量程范围      8种规格
距离系数       3
117度视角)
被测点尺寸    6 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      4~8 Kohms
封  装 ABS

电  缆  热电偶0.9米长,PVC
尺  寸
  32.5 xΦ20mm
重  量  40克,包括电缆线
外  壳  高强度ABS,气密封装
防护等级  NEMA4,4XIP65, 67

本安型IRt/c 红外温度传感器
红外线温度传感器

测量范围      -45 -- 650
环境温度      -18 -- 100
量程范围      8种规格
距离系数       1
160度视角)
被测点尺寸    8 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      3 Kohms

电  缆  屏蔽双绞线0.9米长
尺  寸
  44 xΦ12.7 mm
重  量  40克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67

本安型IRt/c.SV 红外温度传感器
红外线温度传感器

测量范围      -45 -- 650
环境温度      -18 -- 100
量程范围      8种规格
距离系数      1160度视角)
被测点尺寸    8 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      3 Kohms

电  缆  屏蔽双绞线0.9米长
尺  寸
  57.8 xΦ12.7 mm
重  量  40克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67

本安型IRt/c.1X 红外温度传感器
红外线温度传感器

测量范围      -45 -- 650
环境温度      -18 -- 100
量程范围      8种规格
距离系数      1160度视角)
被测点尺寸    8 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      3 Kohms

电  缆  屏蔽双绞线0.9米长
尺  寸
  36 xΦ12.7 mm
重  量  40克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67
  医学专用IRt/c.2G-J-37 红外温度传感器

     红外线温度传感器

测量范围      35.5 -- 39.4
精  度      0.2
量程范围      25--40
距离系数      1160度视角)
被测点尺寸    4 mm 最小
波长范围      2 -- 20μm
输出阻抗      10 Kohms
电  缆  屏蔽双绞线0.9米长
尺  寸
  44 xΦ12.7 mm
重  量  40克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67

本安型IRt/c.3X 红外温度传感器
红外线温度传感器

测量范围      -45 -- 650
环境温度      -18 -- 70
量程范围      8种规格
距离系数  3117度视角)
被测点尺寸    6 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      4 -- 8 Kohms

电  缆  屏蔽双绞线0.9米长
尺  寸
  44 xΦ12.7 mm
重  量  40克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67
内置吹扫装置 专为恶劣轻工环境设计


本安型IRt/c.3SV 红外温度传感器
红外线温度传感器

测量范围  -45 -- 650
环境温度      -18 -- 70
量程范围      8种规格
距离系数  3117度视角)
被测点尺寸    5 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      4 -- 8 Kohms

电  缆  屏蔽双绞线0.9米长
尺  寸
  57.8 xΦ12.7 mm
重  量  40克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67
内置吹扫装置 专为恶劣轻工环境设计

本安型IRt/c.5 红外温度传感器
红外线温度传感器

测量范围      -45 -- 650
量程范围      8种规格
距离系数  5111度视角)
被测点尺寸    20 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      4 -- 8 Kohms

电  缆  屏蔽双绞线0.9米长
尺  寸
  86 xΦ35 mm
重  量  184克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67
内置吹扫器 工作环境温度达200℃

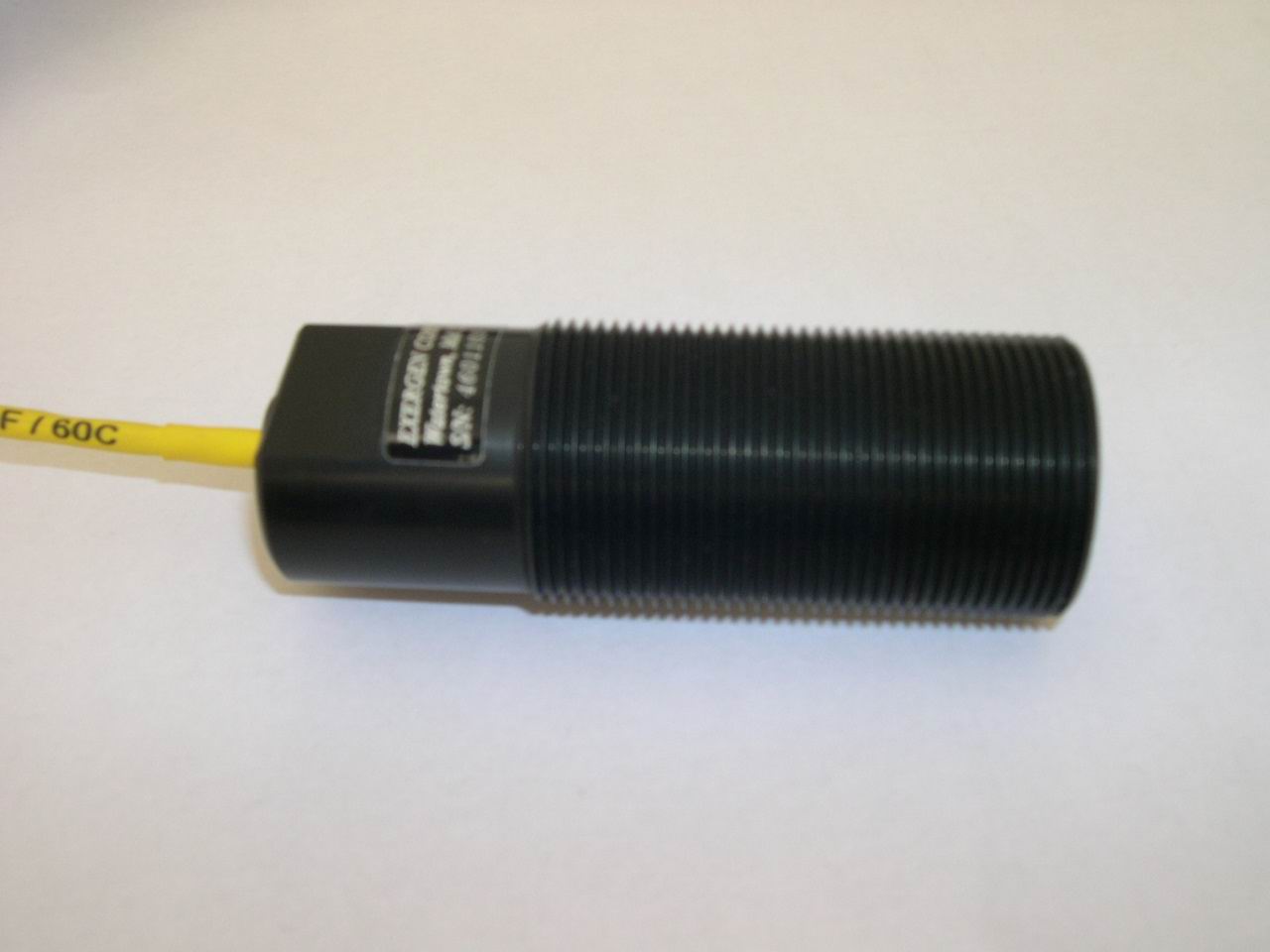

       本安型IRt/c.07 红外温度传感器

     红外线温度传感器

测量范围      -45 -- 290
量程范围      8种规格
距离系数  716度视角)
被测点尺寸    19 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      3.5 -- 14 Kohms
电  缆  0.9米长,24AWG,PFA
尺  寸
  82.5 xΦ19 mm
重  量  65克,包括电缆线
外  壳  高强度ABS,气密封装
防护等级  NEMA4XIP67

本安型IRt/c.10 红外温度传感器
红外线温度传感器

测量范围      -45 -- 650
量程范围      8种规格
距离系数  1016度视角)
被测点尺寸    20 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      4 -- 8 Kohms

电  缆  屏蔽双绞线0.9米长
尺  寸
  96 xΦ35 mm
重  量  184克,包括电缆线
外  壳
不锈钢,气密封装
防护等级  NEMA4,4XIP65, 67
内置吹扫器 工作环境温度达200℃
      本安型IRt/c.JR-10 红外温度传感器

  红外线温度传感器

测量范围      -45 -- 290
量程范围      8种规格
距离系数   1016度视角)
被测点尺寸    20 mm 最小
波长范围      6.5 -- 14μm
输出阻抗      4 -- 8 Kohms
电  缆  0.9米长,24AWG,PFA
尺  寸
  82.5 xΦ19 mm
重  量  65克,包括电缆线
外  壳  高强度ABS,气密封装
防护等级  NEMA4XIP67

IRt/c.01HH-K-RF 红外温度传感器
红外线温度传感器

测量范围      -18 to 27°C
距离系数  1 160度视角)
响应时间      0.1
被测点尺寸    8 mm最小
波长范围      6.5 -- 14μm
输出阻抗      3 Kohms

外  壳  ABS,气密封装
      可直接浸水清洗

电  缆  0.76

K型热电偶输出
食品冷藏箱温度测量专用

IRt/c.01HH 红外温度传感器
红外线温度传感器

测量范围      -45 -- 290
环境温度      -18 -- 70
量程范围      8种规格
距离系数  1160度视角)
被测点尺寸    8 mm最小
波长范围      6.5 -- 14μm
输出阻抗      3 Kohms

外  壳  ABS,气密封装
电  缆  0.76
      可与任何K型热电偶
      手持显示仪表直接

预标定型IRt/c选型指南

预标定IRt/c型号代码

利用下面的型号代码A,B,C选型指南来确定合适的传感器:

IR t/c.A_B_C

举例: IRt/c.3X-K-240F/120C

A -选择探头类型

01     ABS封装,1:1视场
03    ABS封装,3:1视场
μ     超小型,不锈钢封装,1:2视场
IRt/c   不锈钢封装,1:1视场
1X    不锈钢封装,前端带安装螺纹,1:1视场
3X    不锈钢封装,前端带安装螺纹,集成空气吹扫器,3:1视场
5     不锈钢封装,带透镜型,集成空气吹扫器,5:1视场
07
   ABS封装,7:1视场(仅K型热偶输出)
JR    ABS封装,10:1视场(仅K型热偶输出)
10    不锈钢封装,带透镜型,集成空气吹扫器,10:1视场(仅K型热偶输出)
SV    不锈钢封装,侧瞄型,1:1视场
3SV   不锈钢封装,侧瞄型,集成空气吹扫器,3:1视场

B- 选择热电偶类型

J   J型热电偶
K   K型热电偶
T   T型热电偶
E   E型热电偶

C -选择预标定范围

 型号    预标定范围
98.6F/37C   人体温度范围
80F/27C    (0-50℃)
140F/60C   (20-90℃)
180F/90C   (60-105℃)
240F/120C  (80-120℃)
280F/140C   (115-165℃)
340F/170C   (140-190℃)
440F/220C   (160-260℃)

现场可调节型IRt/c探头系列


  型号 技术参数 规格
IRt/c.10A 红外温度传感器

红外线温度传感器

测量范围  HiE -45 -1370℃
      LoE 260-1370℃

量程范围  J、K,可调型为全量程
距离系数  10:1(6度视角)
最小探点  无孔径透镜20mm@180mm距离
      1/2"孔径透镜13mm 在<90mm距离
      1/4″孔径透镜6mm 在<25mm距离
波长范围  HiE 2-20μm
      LoE 0.1-5μm
输出阻抗  HiE 6-13千欧
      LoE 9-18千欧
电  缆  屏蔽双绞线0.9米长
尺  寸  86 xΦ35 mm
重  量  230克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃
IRt/c.20A 红外温度传感器

红外线温度传感器

测量范围  HiE 260 ~1650℃
      LoE 540~1930℃
量程范围  J、K,可调型为全量程

距离系数  10:1(6度视角)

最小探点  无孔径透镜20mm在<400mm距离
      1/2″孔径透镜13mm在230mm距离
      1/4″孔径透镜6mm在<90mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm
输出阻抗  HiE 6~13千欧
      LoE 9~18千欧

电  缆  屏蔽双绞线0.9米长
尺  寸  105 xΦ35 mm
重  量  248克,包括电缆线

外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃
IRt/c.100A 红外温度传感器

红外线温度传感器



测量范围  HiE 540 ~2760℃
      LoE 82 0~2760℃

量程范围  R、S,可调型为全量程
距离系数  100:1(6度视角)
最小探点  无孔径透镜20mm在<2000mm距离
      1/2″孔径透镜13在1270mm距离

      1/4″孔径透镜6mm在<635mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  HiE 6~13千欧
      LoE 9~18千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  265xΦ35 mm
重  量  570克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.2ACF 红外温度传感器

红外线温度传感器

测量范围  HiE -18 ~1370℃
      LoE 260~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:30°
最小探点
 2.9x 8.7 mm在43mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电   缆  屏蔽双绞线0.9米长

尺  寸  51.3xΦ35 mm
重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.2/15ACF 红外温度传感器

红外线温度传感器

测量范围  HiE -18 ~1370℃
      LoE 260~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:30°
最小探点
  2.9x 8.7 mm在43mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  51.3xΦ35 mm
重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器工作环境温度达200℃

IRt/c.4ACF 红外温度传感器

红外线温度传感器

测量范围  HiE -18 ~1370℃
      LoE 260~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:30°
最小探点
  5.0mm在43mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm


输出阻抗  4~8 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  51.3xΦ35 mm
重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃



IRt/c.8ACF 红外温度传感器

红外线温度传感器

测量范围  LoE 150~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:30°
最小探点
 8.5mm在43mm距离
波长范围  LoE 0.1~5μm
输出阻抗  10 千欧

电  缆  屏蔽双绞线0.9米长
尺  寸  51.3xΦ35 mm

重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.2/18AMF 红外温度传感器

红外线温度传感器

测量范围  HiE -18 ~1370℃
      LoE 320~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:13°
最小探点
  3.7mm在76mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  75.3xΦ35 mm
重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.3AMF 红外温度传感器

红外线温度传感器

测量范围  HiE 260 ~1370℃
      LoE 590~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:30°
最小探点
  3.7mm在76mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  75.3xΦ35 mm
重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.6AMF 红外温度传感器

红外线温度传感器


测量范围  HiE -18 ~1370℃
      LoE 370~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:13°
最小探点
  6.5mm在76mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  75.3xΦ35 mm
重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.12AMF 红外温度传感器

红外线温度传感器

测量范围  LoE 200~1370℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:13°
最小探点
 11.1mm在76mm距离
波长范围  LoE 0.1~5μm
输出阻抗  10 千欧

电  缆  屏蔽双绞线0.9米长
尺  寸  75.3xΦ35 mm

重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.2/15ALF 红外温度传感器

红外线温度传感器

测量范围  HiE 370 ~1650℃
      LoE 650~1930℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:11°
最小探点
 3 x 7.2 mm在105mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  75.3xΦ35 mm
重  量  248克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.4ALF 红外温度传感器

红外线温度传感器

测量范围  HiE 370 ~1650℃
      LoE 700~1930℃
量程范围  J、K,可调型为全量程

距离系数  Non-focus:11°
最小探点
 3.5 mm在105mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  75.3xΦ35 mm
重  量  248克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.10/38AULF 红外温度传感器

红外线温度传感器

测量范围  HiE -18~1370℃
量程范围  J、K,可调型为全量程

距离系数  5°
最小探点
  10x 38 mm在250mm距离
波长范围  HiE 6.5~14μm
输出阻抗  10
千欧

电  缆  屏蔽双绞线0.9米长
尺  寸  51.3xΦ35 mm

重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃


IRt/c.2AXLF 红外温度传感器

红外线温度传感器

测量范围  HiE 590 ~1930℃
      LoE 1200~1930℃
量程范围  R、S,可调型为全量程

距离系数  Non-focus:5°
最小探点
 1.8 mm在200mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  213xΦ35 mm
重  量  570克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.4AXLF 红外温度传感器

红外线温度传感器

测量范围  HiE 480 ~1930℃
      LoE 930~1930℃
量程范围  R、S,可调型为全量程

距离系数  Non-focus:5°
最小探点
  4.8 mm在200mm距离
波长范围  HiE 2~20μm
      LoE 0.1~5μm

输出阻抗  10 千欧
电  缆  屏蔽双绞线0.9米长

尺  寸  75.3xΦ35 mm
重  量  248克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃

IRt/c.10/38AULF 红外温度传感器

红外线温度传感器

测量范围  HiE -18~1370℃
量程范围  J、K,可调型为全量程

距离系数  5°
最小探点
 10x 38 mm在250mm距离
波长范围  6.5~14μm
输出阻抗  10 千欧

电  缆  屏蔽双绞线0.9米长
尺  寸  51.3xΦ35 mm

重  量  192克,包括电缆线
外  壳  不锈钢,气密封装
防护等级  NEMA4,4x,IP65, 67
内置吹扫器 工作环境温度达200℃


  现场可调节IRt/c选型指南

 IR t/c. A--B--C

A :探头类型 见上表中探头型号
B: 输出热电偶类型J K R S
C :被测目标材料
HiE 非金属,带涂层的金属表面
LoE 金属表面

IRTA 系列经济型红外测温仪

产品特性
◆ 4-20mA输出经济紧凑型
,两线制
◆ 测量温度 -20°C~ 500°C
◆ 距离系数 2:1,10:1,30:1
◆ 结实的IP65不锈钢气密封装
◆ 可选安装支架,激光瞄准和空气吹扫装置
 距离系数            温度范围
-20°C~ 100°C    0°C~ 250°C     0°C~ 500°C
 10:1  IRTA101AL      IRTA101A       IRTA101AH
 30:1  IRTA301AL      IRTA301A       IRTA301AH

详细技术参数
  探头型号 : IRTA
  测量范围 : -20°C~ 100°C ,0°C~ 250°C,0°C~ 500°C
  距离系数 : 10:1,30:1
  输出信号 : 4-20mA信号
  精  度 : 读数的±1%或 ±1°C
  发 射 率 : 0.95
  重 复 性 : 读数的±0.5%或 ±0.5°C
  响应时间 : 200ms
  光谱范围 : 8~14um
  电  源 : 24VDC
  探头尺寸 : 85 (长)X 18(前端直径)mm
  重  量 : 95克,包括1m电缆线
  封  装 : 不锈钢气密封装.
  防护等级 : IP65

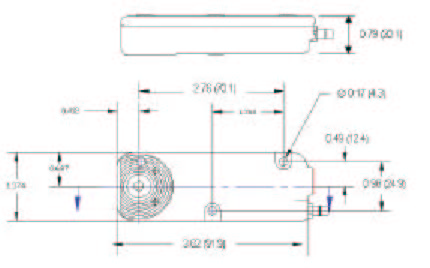

 智能型SMART IRt/c
型  号:  SMART IRt/c
测温范围:  0 - 250 °C ,0 -100 °C,0 -1000 °C 可选
距离系数:  3:1,5:1,20:1,40:1可选
最小探点尺寸: 6mm
光谱响应:  6.5--14u
信号输出:  0-5 V; 0-10 V; 4-20 mA ; RS-232 可选
电   缆:  0.9 米, 多芯, 24 AWG ,可选择加长
电  源:  12 V DC 24 V DC (± 10%)
尺   寸:  88.9 x 31.8 x 19.1 mm
重  量:  200g
封  装:
ZA-12 锌铝合金


         SMART IRt/c 十大特性

  • 使用安装方便
  • 全量程线性
  • 全数字化系统
  • 连续自标定
  • 智能发射率漂移补偿
  • 智能空气吹扫装置
  • 智能环境辐射误差补偿
  • 自动自诊断系统
  • 智能变量标定
  • 结构紧凑结实

     详细技术规格

测温范围 0 - 250 °C ; 0 -100 °C;0 -1000 °C
环境温度 0 - 70 °C
储藏温度 -10 -70 °C
光学视场 (D:S) 3:1,5:1,20:1,40:1可选
最小光点 6 mm
光谱响应 6.5 - 14 微米
信号输出 0-5 V; 0-10 V; 4-20 mA ; RS-232 可选
发 射 率 e = 0.90
TA 触发(可选) 一个响应时间段,低于 0.5V

TA 输出 (可选)

0 °C 到最小输出; 70 °C 到最小输出的70 %

触发最大开关时间

一个响应时间段
分 辨 率 0.1%
响应时间 250 ms
预热时间 2 s
精度(重复性和互换性) ± 1% (1 °C) ( e = 0.9)
可互换性 ± 0.5% (1 ºC )
电  源 12 V DC 24 V DC (± 10%)
功  耗 < 800 mW ( 24 V DC) , < 600 mW (12 V DC)
尺  寸 88.9 x 31.8 x 19.1 mm
外壳封装 ZA-12 锌铝合金
空气吹扫器 0.1 to 20 毫巴
湿  度 95% 无冷凝
重  量 200 g
电  缆 0.9 米, 多芯, 24 AWG
状态显示 LED指示正常操作和诊断
IRTE系列微型红外测温系统

  主要特性:

  • 探头尺寸:拇指大小
  • 测温范围:-40℃—1100℃
  • 距离系数:40:1
  • 瞄准方式:可选内部光学瞄准(TTL)
  • 最小探点:1/2mm
  • 信号输出:标准模拟输出和数字输出

3600ZH(TTL)详细技术规格
测温范围 -40°C 到 1100°C
分 辩 率 1.0°C
精  度 读数的±1.0%,±1.0°C
重 复 性 ±1.0°C
温度输出 与电压输出相对应的°C或°F
抗干扰性 <1.0°C
光学结构 符合军用规格 MIL-C-13508
光谱范围 8 <波长 < 14 微米
瞄准方式 TTL光学瞄准
距离系数 2° (40:1)
环境温度 -40°C to 100°C , 95%相对湿度, 无冷凝
存储温度 同上
响应时间 0.15 s
发 射 率 0.2-- 0.98 可设定
操作距离 2 cm --300 m
探头尺寸 直径5/8",长度2-1/4"
供电要求 5V -- 26V DC (1 mA+电流信号)
模拟输出 标准: 1-20mA (4-20mA兼容) 可选: 0-5 V,mV(1.0mV/°C), J型或K型模拟热电偶
数字输出 三线 SPI/QSPI/- 与串行口兼容
CT08/CT09经济型红外测温系统

CT08CT09系列光学构成与选型指南

型号

探点直径

K

40 mm @ 1,000 mm

N

4.5 mm @ 165 mm

L

3.0 mm @ 110 mm

M

1.0 mm @ 25 mm



通用技术参数



CT08

CT09

温度范围

-30-500°C

-30-500°C, 0-900°C可选

温度分辨率(NETD)

根据型号而不同,典型值为±0.2°C

精度

±1°C±(目标温度-仪器温度)*0.6%

1°C±(目标温度-仪器温度)*0.6%

光谱范围

8-14 um

8-14 um

瞄准选件

可选择激光瞄准选件

发射率设置

0.1 -- 1.0 可调,步长0.001

响应时间 50ms, 100ms,300ms, 1s, 3s,10s可选
模拟输出 0-20 mA 或4 - 20 mA可选, 线性 可选择最大,最小和实时输出
数字输出 RS-232 , 双向, 9,600-57,600 波特率,通过EasyConfig软件包可编程发射率,模拟输出,响应时间,温度单位,峰峰检测,报警输出等
温度漂移

绝对测量温度的0.01% /月

电源需求

10VDC-15VDC 功耗1.6W

15VDC-32VDC 功耗1.6W

环境温度

-25-70°C ,带水冷套可达 300°C

存储温度

-40 to 85°C

尺寸

直径30 mm,长度 150 mm

重量

约 280 g

封装保护

IP 65 (IEC), NEMA 4

封装

不朽钢带M30*1.5外螺纹

CT15坚固型红外测温系统

                选型指南


温度范围

-25--900°C

温度分辨率(NETD)

根据型号而不同,典型值为±0.l°C

精度

±0.8°C±(目标温度-环境温度)*0.7%

长期稳定性

绝对测量温度的0.01% /月

探点直径

小至1.7mm

瞄 准

激光瞄准

光谱范围

8--14

通过串口编程功能

发射率,环境温度补偿, 模拟输出, 响应时间, 温度单位, 最大/最小值, 校准程序, 激光瞄准

发射率设置

从0.1-1.0 可调节,每步 0.001

响应时间

从30ms到10s可编程

模拟输出

4 种输出信号: 0-1 V, 0-10 V, 0-20 mA or 4-20 mA

串行接口

RS-232 , 双向, 9,600-115,000 波特率

热控开关

监视环境温度

电源需求

22-30 VDC 或24 VAC ±10%, 48-400 Hz; <150 mA 24 VDC

环境温度

-20°C--60°C

存储温度

-20°C-70°C

封装保护和重量

IP 67 (IEC) NEMA 6.
1.3 kg,不锈钢

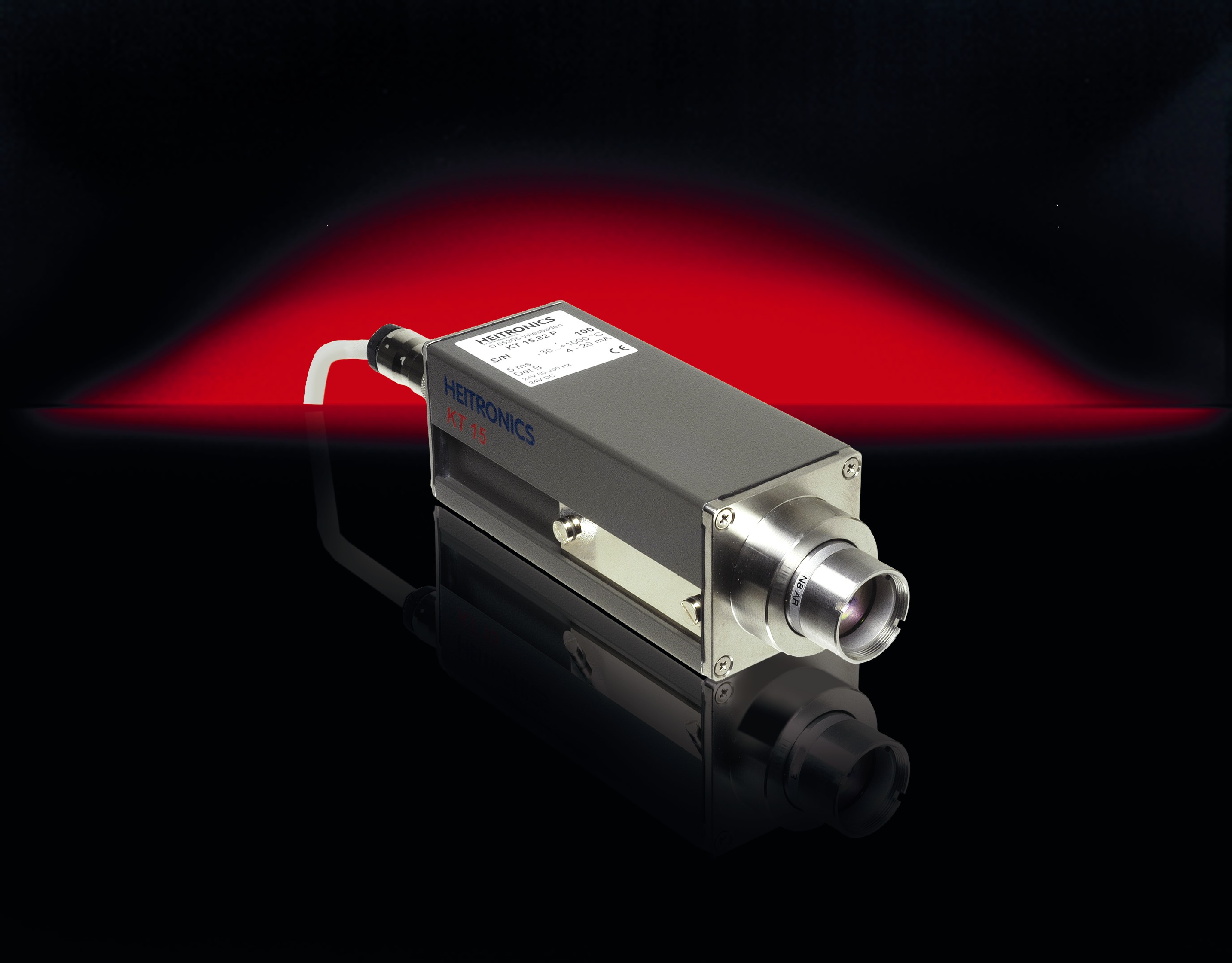

 KT15高性能红外测温系统

                选型指南

型号 光谱响应(um)

测温范围°C

典型应用

KT15.01ⅡP

2.00...2.70

250...2500

金属,金属氧化物,制陶和玻璃

KT15.02ⅡP

2.00...4.50

140...2500

金属,金属氧化物,制陶和玻璃 (低温)

KT15.21ⅡP

3.43±0.15

80...400

塑料(CH化合物),涂层材料

KT15.23ⅡP

6.80±0.15

0...400

薄膜塑料,如PE, PP, PVC

KT15.24ⅡP

7.93±0.15

0...400

薄膜塑料,如 PET, PA

KT15.25ⅡP

8.05±0.15

0...400

薄膜塑料,如 PTFE, PET, PVC

KT15.41ⅡP

3.90±0.1

250...2500

玻璃, 通过热气和火焰测量

KT15.42ⅡP

4.90...5.50

100...2500

玻璃(处理),石英

KT15.43ⅡP

7.50...8.20

0...1400

玻璃,石英,制陶

KT15.61ⅡP

4.26±0.13

400...2500

气体和火焰 (CO2)

KT15.62ⅡP

4.50±0.10

400...2500

气体和火焰 (CO2,CO)

KT15.63ⅡP

4.66±0.10

400...2500

气体和火焰 (CO)

KT15.64ⅡP

5.30±0.10

400...2500

气体和火焰(NO)

KT15.69ⅡP

x...y

0...1700

焚烧炉,石化炉和回转窑中热气

KT15.81ⅡP 8...10 0...1000
  • 造纸, 纺织, 橡胶, 木材, 制陶,厚塑料 (>1mm)

  • 涂层表面, 沥青

  • 建筑材料, 电子元件, 食品,液体

KT15.82ⅡP 8...14 -30...1000
KT15.83ⅡP 8...20 0...500
KT15.99ⅡP 9.6...11.5 -50...3000 所有应用


通用技术参数

温度范围

参见上表

温度分辨率(NETD)

根据型号而不同,典型值为±0.06°C

精度

±0.5°C±(目标温度-环境温度)*0.7%

长期稳定性

绝对测量温度的0.01% /月

镜头

可选择几种光学特性的近焦和远焦镜头

距离系数

根据型号,探测器和镜头类型而定。
对近焦镜头:在<20 mm距离处测 0.8 mm以上大小直径目标

对远焦镜头:在>1,000 mm距离处测 20 --30 mm大小直径目标

瞄准选件

可选择激光瞄准选件

发射率设置

从0.1-1.0 可调节,每步 0.001

响应时间

0.005s,0.01s,0.03s,0.1s,0.3s,1s,3s,10s,30s,60s,120s,240s,360s,480s,600s可编程

模拟输出

4 种输出信号: 0-1 V, 0-10 V, 0-20 mA or 4-20 mA

串行接口

RS-232 , 双向, 1,200-19,200 波特率( RS485 网络选件)

热控开关

监视环境温度

电源需求

22-30 VDC 或24 VAC ±10%, 48-400 Hz; <150 mA 24 VDC

环境温度

-20°C--60°C

存储温度

-20°C-70°C

封装保护和重量

IP 65 NEMA 4.
1.3





欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器世界仪器仪表专家网:HTTP//WWW.SENSOR-IC.COM/

智能工控安防消防网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83387030  83387016

传真:0755-83376182  83376182   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com    MSN: SUNS8888@hotmail.com    QQ: 195847376
    技术支持: 0755-83394033 13501568376

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL4006579498  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号上海赛格电子市场地下一层D25 TEL4006571586  56703037  13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

TEL4006572198  13072977981  FAX:029-88789382
