FSK高性能双向数字、图像、GPRS无线收发模块
 |
 |
 |
 |
 |
  |
|
LAC-UP模块
|
LAC-UM模块
|
LAC-LM模块
|
LAC-LEM模块
|
LYC-HM模块
|
RS232/485、USP连接器
|
|

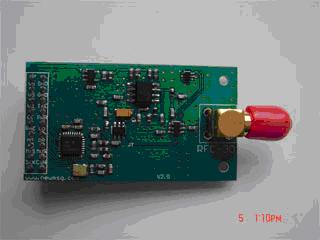

| 简要介绍：LAC系列微功率无线数传模块采用Chipcon公司
CC1000 RF芯片，增加了Atmel公司的微功耗单片机，内置高纠错信道编码技术，无需申请频率使用许可，无需任何编码，具有突出的使用简便、抗干扰强、通信稳定的特点。
★低功率、低功耗及休眠功能。最大发射功率为10-500mW。
★工作频率在ISM频段，无需申请频点。载频频率430.434MHz，也可提供其它载频。
★高灵敏度、高抗干扰能力：基于FSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰能力，在信道误码率为10-2时，可得到实际误码率10-5～10-6。
★透明数据传输：能适应任何标准或非标准的用户协议。自动纠错并过滤掉空中产生的噪音及假数据（所发即所收）。
★标准8信道配置，满足用户多种通信组合方式。传输距离远，可传输无限长的数据帧。
★多种接口方式：TTL/RS232/RS485接口板上用户自选，无需外接转换模块。
★多种通信波特率：1200/2400/4800/9600/38400bps多种速率，出厂时设定。
★智能数据控制，用户无需编制多余的程序，即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它
如空中收/发转换，控制等操作，模块能够自动完成。
★体积小，可靠性高，一致性好，长期使用稳定度高，故障率极低。
主要参数：（以速率9600bps为例。兼容性指模块之间可相互通信） |
|
型 号 |
工作
方式 |
功率10dbm |
灵敏度
(dbm) |
工作电压
(DC V) |
发射电
流(mA) |
待机接
收(mA) |
休眠电
流(μA) |
尺 寸
(mm) |
传输视距（m） |
兼容
性 |
主 要 特 点 |
| LYC-UP |
FSK |
10mW |
-105 |
3.3~5.5 |
<30 |
<10 |
<20 |
53×38×10 |
>200 |
UL |
微功率、使用方便
|
|
LYC-UM |
GFSK |
10mW |
-120 |
3.3~5.5 |
<40 |
<30 |
<20 |
47×26×10 |
>500 |
LM |
窄带抗干扰，更远
|
|
LYC-LM |
GFSK |
500mW |
-120 |
4.75~5.5 |
<400 |
<40 |
<200 |
53×38×10 |
>2KM |
UM |
高可靠EMC指标好
|
|
LYC-LEM |
GFSK |
500mW |
-120 |
4.75~5.5 |
<450 |
<40 |
<200 |
53×38×10 |
>2KM |
-- |
远距离，工业级 |
|
LYC-HM |
GFSK |
5-8W |
-120 |
13.8 |
<1500 |
<100 |
-- |
138×85×25 |
>10KM |
UM |
远距离工业级电台
|
RS232/485无线连接器：标准RS232/RS485
DB9接口，与PDA或电脑的RS232/485相连，带塑料壳及收发数据指示灯。

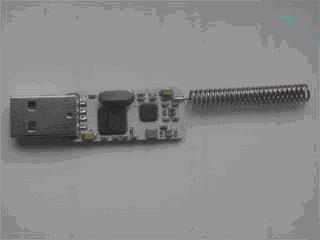

USB无线连接器：把USB 接口转换成
RS232 接口与内置的无线模块相连，含塑料外壳、USB线及收发数据指示灯。 |
选购注意：1、标准出厂提供RS232/485/TTL三种接口，8个信道，用户可以自己选择，如需拓展信道需订制；
2、降低速率传输距离更远，误码率更低；目前速率最高38.4kbps，传输速率在订购时确定；
3、用户订购产品时需要说明：①通信速率（省缺为9.6kbps）；②是否需要休眠功能（省缺为不需要）。
|
 |
 |
 |
 |
 |
 |
 |
| NRF905B |
NRF-1100 |
NRF2401B |
NRF-24L01 |
RF-30A |

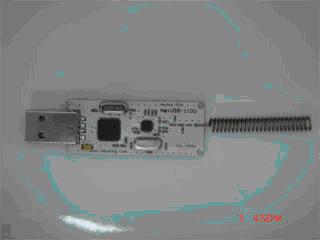

USB-905 |
USB-1100C |
|
|
型 号 |
工作
方式 |
功率10dbm |
灵敏度
(dbm) |
工作电压
(DC V) |
发射电
流(mA) |
休眠电
流(μA) |
尺 寸
(mm) |
传输视距（m） |
速率
kbps |
主 要 特 点 |
| RF-905B |
GFSK |
10mW |
-100 |
3.3~3.6 |
<20 |
|
|
>100 |
50 |
微功率、使用方便
|
|
RF-1100 |
GFSK |
10mW |
-110 |
1.8~3.6 |
<30 |
<10 |
|
>200 |
500 |
抗干扰，更远
|
|
RF-2401B |
GFSK |
10mW |
-110 |
1.9~3.6 |
<30 |
<1 |
34×17×1 |
>100 |
1000 |
抗干扰,高可靠
|
|
RF-24L01 |
GFSK |
10mW |
-110 |
1.9~3.6 |
<30 |
<1 |
34×17×1 |
>100 |
1000 |
工业级
|
|
RF-30A |
GFSK |
1W |
-100 |
5 |
<100 |
<1 |
|
>3000 |
50 |
工业级，远距离
|
|
USB-905 |
GFSK |
|
-100 |
|
<10 |
<1 |
U盘大小 |
>20 |
50 |
USB接口
|
|
USB-1100C |
GFSK |
|
-100 |
|
<10 |
<1 |
U盘大小 |
>20 |
500 |
USB接口
|
|
★广泛的应用空间：微波无线图像传送器是工作在2.4G
免申请微波频段，替代有线电缆传输摄像头或电视信号的极佳设备，广泛应用于安防、监控、防盗和工业控制中。
★良好的抗干扰性能：采用2.4GHZ微波传输，有效地避免900MHZ
等频段无线信号或各类电火花及家用电器的干扰，也避免了本机对其他接收设备的干扰。同时设置了4 个频道可供选择。符全美国联邦通讯委员会FCC
的有关规定及电磁兼容标准。
★优良的音视接收品质：本机采用了性能优越的调频方式，音/视频具有宽频特性，且信噪比极高。以DVD作为信号源，视频实际接收效果与信号直接驳接电视机的收视效果不相上下。发送CD音源或使用监控摄像头传输信号，均有极佳的分辨率。
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 802/804 |
806 |
8801 |
8802 |
8888 |
8888 |
8888 |
5W |
20W |
|
|

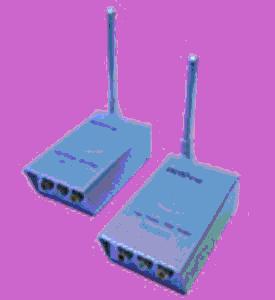

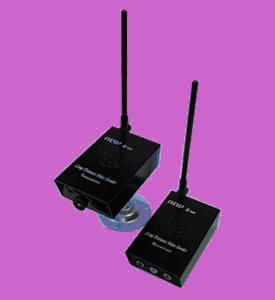

LBD-802 LBD-804 LBD-806 |
良好的微波抗干扰性能，优良的音/频接收品质。采用四信道开关，可采用一拖四使用方式，即一个接收机配四个发射器，图像每六秒钟自动切换一个画面 |
LBD-802：发射功率1W，传送距离为100-200米
LBD-804：发射功率2W，传送距离为200-300米
LBD-806：发射功率3W，传送距离为500-700米 |
|

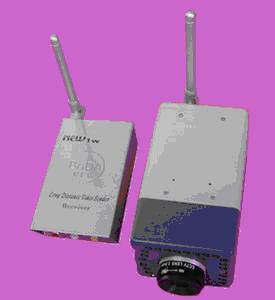

LBD-8801 LBD-8802 |
*2.4G日夜两用无线彩色摄像机
*光线低于10Lux时，CDS起控 *最低照度为0Lux *夜视距离可达30米 *采用1/3"CCD芯片 *水平清晰度420电视线
*视频驱动与DC驱动可选择 *AES与BLC功能可选择
LBD-8801:1W LBD-8801:2W带摄像头 |
1． 采用四信道开关，可采用一拖四使用方式，即一个接收机配四个发射器，图像每六秒钟自动切换一个画面。2． 摄像头红外灯数量为6PCS,照度低于10Lux时，CDS自动开启，有效照射距离为10米，水平清晰度为420线
3． LBD-8801功率1W，传送距离为100-200米。 LBD-8801功率2W，传送距离为200-300米
|
|

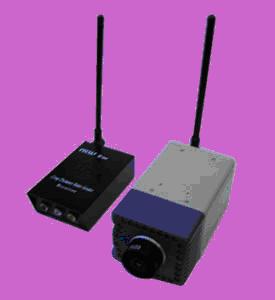

LBD-8888 LBD-8888A LBD-8888B
|
*2.4G日夜两用无线彩色摄像机
*光线低于10Lux时，CDS起控
*最低照度为0Lux *夜视距离可达30米
*采用1/3"CCD芯片 *水平清晰度420电视线
*视频驱动与DC驱动可选择
*AES与BLC功能可选择

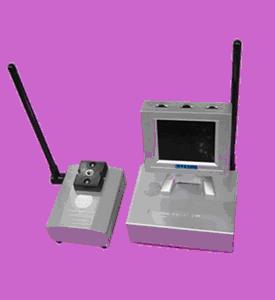

LBD-8888:1W LBD-8888A:2W
LBD-8888B:2W带彩屏 |
1． 采用四信道开关，可采用一拖四使用方式，即一个接收机配四个发射器，图像每六秒钟自动切换一个画面。
2．发射器标配镜头为彩色1/4夏普CCD镜头，最低照度为（彩色1.0Lux/夜视0Lux），水平清晰度为420线，红外灯数量为28PCS，有效照射距离为40米。
3．本产品发射功率为标准1W/2W，有效传送距离可达100-200米/200-300米。B型产品接收机屏幕采用FTF
2.5英寸彩色显示屏，色彩清晰逼真，声音清晰无杂音 |
|

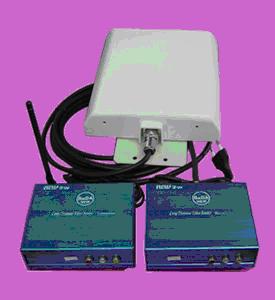

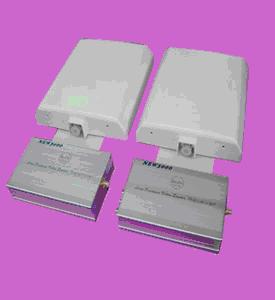

LBD-5W（5W） |
产品采用六信道开关，可采用一拖六使用方式，即一个接收机配六个发射器，图像每六秒钟自动切换一个画面 |
发射功率为标准5W，有效传送距离为2000-3000米
|
|

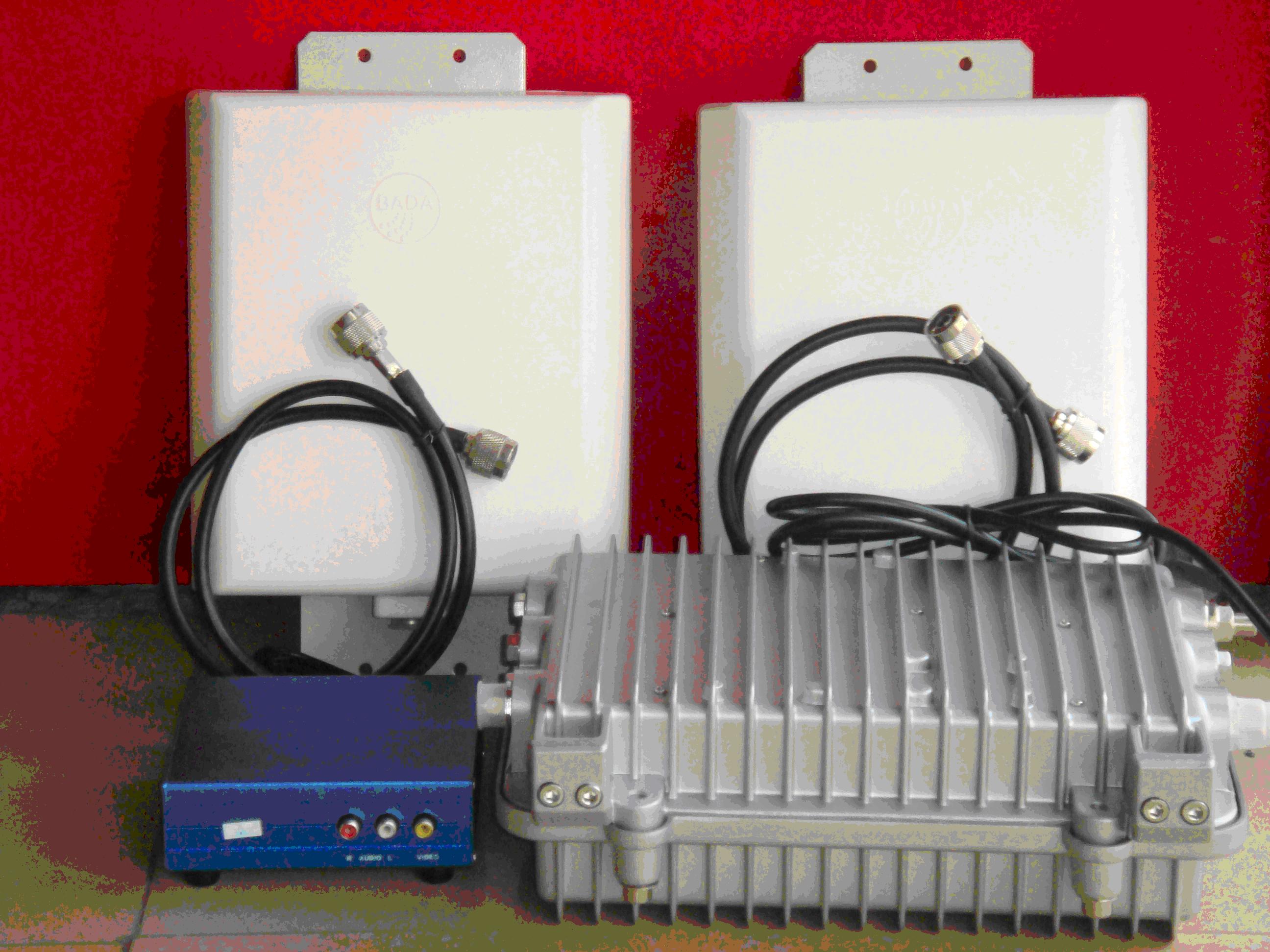

LBD-20W（20W） |
发射机技术指标：频率2.4GHz，输出阻抗：50欧，输入视频1Vp-p，输入音频0.1—1.0Vp-p，电压220VDC，电流1A/12VDC，FM调制，调制指标DG5%,DP≤5°PGS≥7，调制带宽15MHz，视频制式PAL/NTSC，环境温度-20~+50°C，规格：长12CM
宽9.5CM 高4CM |
接收机技术指标：
输入频率2.4GHz，输入阻抗50欧，输入电平-91 —
-35dBm，中频带宽15MHz，噪声门限6Db典型值，视频制式PAL/NTSC，去加重CCIR405-1
625行，视频输出1Vp-p，频率响应+1- -2Db(10KHz—5MHz)，工作电压220VDC，规格：长30CM 宽22CM
高11CM |
