压力变送器 |
|
|
|
|
|
大类描述：
AST特制的、经微机械加工的硅应变器具有低压下极高的灵敏感测，较低的温度漂移较大的电信号输出的压力检测和传送仪器。
|
|
产品应用：
有危险环境、防爆认证和普通场所应用的各种压力感应产品
|
|
|
|
|
 |
|
工业级压力变送器：
|
 |
|
压力变送器AST4000AST4000
精度:<+/-0.5% BFSL(高精度)
稳定性（1年）:+/-0.25%FS,（典型值）压力限制:2X额定压力爆破压力:5X
or 20,000 PSI,（取小值）零点漂移:<
+/-2% FS 满量程误差:< +/-2% FS
压力周期:>100百万工作温度:-40 to 85°C
(-40 to 185°F) 储存温度:-40 to
85°C (-40 to 185°F)
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST4100AST4100
精度:<+/-0.5% BFSL(高精度)
稳定性（1年）:+/-0.25%FS,（典型值）超范围保护:2X额定压力压力周期:<100百万
整个压力周期介质温度: -55 to 125°C
(-65 to 250°F) 储存温度: -40 to
125°C (-40 to 250°F
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST4200AST4200
精度：<+/-0.5% BFSL
稳定性（1年）：+/-0.25%FS,（典型值）压力限制：2X额定压力爆破压力：5X额定压力
or 20,000 PSI（两者中较小值）零点漂移：<
+/-2% FS 满量程校准：< +/-2% FS
工作温度：-40 to 85°C (-40 to
185°F) 储存温度：-50 to 125°C
(-60 to 250°F |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST4300AST4300
精度：<+/-0.25%BFSL 压力范围：0-25
to 10,000 PSI (0-4 to 700
Bar)
压力限制：2X额定压力爆破压力：5X额定压力或25000PSI（两者中取较小值）主体材料：介质接触部分为17-4
PH 不锈钢压力端口：¼" NPT male, ¼
NPT female 长期稳定性：± 0.25% of
FS（典型值） |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
绝压变送器AST4710AST4710
精度：< +/-0.25% BFSL
稳定性（1年）：+/-0.25%FS（典型值）压力限制：2X额定压力爆破压力：5倍的线形压力或者2000PSI（取较小值）压力周期：>
10 Million 工作温度：-40 to 85°C
(-40 to 185°F) 储存温度：-40 to
125°C (-40 to 250°F)
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST4800AST4800
精度:〈+/-0.5%BFSL（+/-0.1%任意值）稳定性（1年）:+/-0.25%（典型值）满量程保护:2X额定压力爆破压力:10X或2000OPSI（取较小值）压力周期:>100
Million
精度包括：非线性、迟滞性及不可重复性工作温度:-40
to 105°C (-40 to 220°F)
储存温度:-40 to 125°C (-40to
250°F) 输出电压:0-50mV 工作电压:5V
DC 输出阻抗:〈100
Ohms，（理论值）电流损耗:〈5mA
带宽:（-3dB）：DC to
5KHZ（最小值）零点漂移:〈+/-2% of FS
满量程误差:〈+/-2% of FS 输出负载:>1M
Ohms |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST4900AST4900
精度：<+/-0.5% BFSL(高精度)
稳定性（1年）：+/-0.25%FS,（典型值）压力限定：2X额定压力压力周期：>100
百万爆破压力：5X or 20,000
PSI，（两者中较小值）工作温度：-40 to 85°C
(-40 to 185°F) 储存温度：-40 to
125°C (-40 to 250°F
包装外壳：304不锈钢主体材料：316
不锈钢电器连接：电缆，DIN 或者bendix型4针
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力传感器AST 4300AST 4300
精度：<+/-0.25%BFSL 压力范围：0-25
to 10,000 PSI (0-4 to 700
Bar)
压力限制：2X额定压力爆破压力：5X额定压力或25000PSI（两者中取较小值）压力端口：¼"
NPT male, ¼ NPT female
长期稳定性：± 0.25% of
FS（典型值）压力周期：>100 Million
工作温度：-40 to 85°C (-40 to
185°F) 储存温度：-55 to 125°C
(-65 to 250°F) 零点温度补偿：< ±
1.5% of FS (+/-2.0% for 316
L) 输出电压：0.5V-4.5V（成正比）接口：½"
管道 |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST 4310AST 4310
主要参数：精度：<+/-0.25%BFSL
压力范围：0-25 to 10,000 PSI (0-2
to 700 Bar)
压力限制：2X额定压力爆破压力：5X额定压力或25000PSI（两者中取较小值）主体材料：介质接触部分为17-4PH不锈钢压力配置：¼"
NPT male, ¼ NPT female
长期稳定性：± 0.25% of
FS（典型值）压力周期：>100 Million
工作温度：-40 to 85°C (-40 to
185°F) 储存温度：-55 to 125°C
(-65 to 250°F) 输出电压：1-5V,
1-6V, or 4-20mA |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST 4400AST 4400
精度：<+/-0.25%BFSL 压力范围：0-25
to 10,000 PSI (0-4 to 700
Bar)
压力限制：2X额定压力爆破压力：5X额定压力或25000PSI（两者中取较小值）主体材料：介质接触部分为17-4PH不锈钢压力配置：¼"
NPT male, ¼ NPT female
长期稳定性：± 0.25% of
FS（典型值）压力周期：>100 Million
工作温度：-40 to 85°C (-40 to
185°F) 储存温度：-55 to 125°C
(-65 to 250°F) 温度补偿：0 to
55°C (30 to 130°F)
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST4000AST4000
精度:<+/-0.5% BFSL(高精度)
稳定性（1年）:+/-0.25%FS,（典型值）压力限制:2X额定压力爆破压力:5X
or 20,000 PSI,（取小值）零点漂移:<
+/-2% FS 满量程误差:< +/-2% FS
压力周期:>100百万工作温度:-40 to 85°C
(-40 to 185°F) 储存温度:-40 to
85°C (-40 to 185°F)
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
压力变送器AST 4410AST 4410
精度：< +/-0.25% BFSL 压力范围：0-25
to 10,000 PSI (0-2 to 700
Bar)
压力限制：2X额定压力爆破压力：5X额定压力或10000PSI（两者中较小值）主体材料：介质接触部分为17-4
PH的不锈钢压力端口：¼" NPT male, ¼
NPT female 长期稳定性：± 0.25% of
FS（典型值）压力周期：> 100Million
工作温度：-40 to 85°C (-40 to
185°F) 储存温度：-40 to 125°C
(-65 to 250°F) |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
细小型压力变送器：
|
 |
|
细小型压力变送器AST4100AST4100
精度:<+/-0.5% BFSL(高精度)
稳定性（1年）:+/-0.25%FS,（典型值）超范围保护:2X额定压力压力周期:<100百万
整个压力周期介质温度: -55 to 125°C (-65 to
250°F) 储存温度: -40 to 125°C (-40 to
250°F 支持条款:马达控制、控制面板满足UL508
压力装置/连接:1/8" MNPT, 1/4"-18 NPT NPT
Male, 7/16"-20 UNF Male
主体材料:介质接触部分为17-4PH的不锈钢材料(也可以使用316L)
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
细小型压力变送器AST4200AST4200
精度：<+/-0.5% BFSL
稳定性（1年）：+/-0.25%FS,（典型值）压力限制：2X额定压力爆破压力：5X额定压力
or 20,000 PSI（两者中较小值）零点漂移：< +/-2% FS
满量程校准：< +/-2% FS 工作温度：-40 to 85°C
(-40 to 185°F) 储存温度：-50 to 125°C
(-60 to 250°F 压力周期：> 50 Million
传感器：介质接触部分为4-17PH的不锈钢材料压力装置：1/8"
FNPT 电器连接：Molex 连接器 or Flex Strip
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
防爆型压力变送器：
|
 |
|

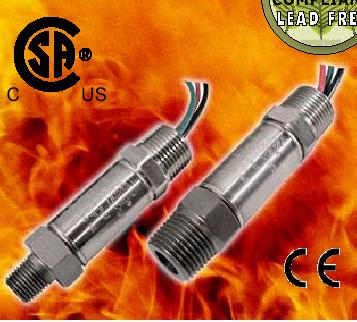

防暴压力变送器AST4600AST4600
精度：< +/-0.25% BFSL
稳定性（1年）：+/-0.25%FS,（典型值）压力限制：2X额定压力爆破压力：5X额定压力或25000PSI（两者中较小值）压力周期：>100
Million 支持条款：CSA 30 (UL
1203) Class 1, Div.
1,Explosionproof, Groups A,
B, C, and D 工作温度：-40 to 85°C
(-40 to 185°F) 储存温度：-55 to
125°C (-65 to 250°F)
精度包括：非线形度、迟滞性、不可重复性
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
|
|
浸入式压力变送器：
|
 |
|
高压高精度压力变送器AST4700AST4700
精度：< +/-0.25% BFSL (option of
+/-0.1%)
稳定性（1年）：+/-0.25%FS（典型值）爆破压力：5倍的线形压力或者2000PSI（取较小值）压力周期：>
100 Million 工作温度：-40 to 85°C (-40 to
185°F) 储存温度：-50 to 125°C (-60 to
250°F) 补偿范围：0 to 55°C (30 to 130°F)
极限温度补偿：< +/-1.5% of FS (+/-2.0% for
316 L) 零点温度补偿：< +/-1.5% of FS
(+/-2.0% for 316 L) 压力装配：1/8" MNPT,
1/4" MNPT 电器连接：电缆，Mini DIN 43650, or
6-针Bendix |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
 |
|
浸入式压力变送器AST4500AST4500
精度：<+/-0.25% BFSL 稳定性：<+/-0.25%FS
（典型值）压力限制：2X额定压力爆破压力：5X or 20,000
PSI（两者中较小值）压力周期：>50 Million 工作温度：-20
to 85°C (-40 to 185°F) 储存温度：-40 to
100°C (-40 to 212°F)
主体材料：不锈钢，santoprene（一种热塑性弹性材料），聚烯烃电器连接：6英寸长的标准敞口电缆外壳：304不锈钢
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
差压变送器：
|
 |
|
差压变送器AST5000AST5000
线形压力：0-100 to 1000 PSI (0-7, 0-17,
0-35 and 0-70 Bar)
测量范围：20%的线形压力（最小值）压力限制：额定线形压力P1、P2中任意一个爆破压力：5倍的线形压力或者2000OSI（取较小值）精度：<
± 0.3% BFSL |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
|
数字压力表：
|
 |
|
数字压力表AG200AG200
压力范围:可提供多种测量范围测量单位:在PSI，BAR，Ｋg／cm２,ATM,In
of Hg,In of
H2O中选择精度:〈+/-0.5%BFSL（包括非线性、迟滞性和非不可重复性）稳定性（１年）:〈+/-0.２5额定压力压力限制:2X额定压力爆破压力:５X额定压力或20000PSI(选择较小值)
压力周期:〉100 Million 工作温度(周围温度):-10 to
70°C (-14 to 158°F) 储存温度:-40 to 65°C
(-40 to 150°F) |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
高压：
|
 |
|
高压变送器AST47HPAST47HP
精度:< +/-0.25% BFSL
稳定性（1年）:+/-0.25%FS（典型值）压力周期:> 100
Million 工作温度:-40 to 85°C (-40 to
185°F) 介质:-55 to 125°C (-65 to
250°F) 储存温度:-40 to 125°C (-40 to
250°F) 补偿范围:0 to 55°C (30 to 130°F)
零点温度补偿:< +/-1.5% of FS 满量程温度补偿:<
+/-1.5% of FS 电器连接:电缆，DIN或者Bendix
6个引脚，304不锈钢材料（PT02-10-6P）外壳:304不锈钢
|
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
低压：
|
 |
|
低压变送器AST47LPAST47LP
精度：< +/-0.25% BFSL
稳定性（1年）：+/-0.25%FS（典型值）满量程保护：2X额定压力爆破压力：5X额定压力或10000PSI（两者中较小值）压力周期：>
100Million 工作温度：-40 to 85°C (-40 to
185°F) 储存温度：-40 to 100°C (-40 to
212°F) 零点温度补偿：< +/-1.5% of FS
精度包括：非线形度、迟滞性、不可重复性 |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
钢厂/铝厂：
|
 |
|
压力变送器AST47SMAST47SM
线性压力:0-100 to 1000 PSI (0-7, 0-17,
0-35 and 0-70 Bar)
精度:〈+/-0.25%BFSL（+/-0.1%任意值）稳定性（1年）:+/-0.25%（典型值）压力限制:5X额定压力爆破压力:10X或2000OPSI（取较小值）压力周期:>100
Million 精度包括：非线性、迟滞性及不可重复性，超过10K PSI
的定单必须和工厂联系工作温度:-40 to 85°C (-40 to
185°F) 介质温度:-55 to 125°C (-65 to
250°F) 储存温度:-40 to 125°C (-40to
250°F) 补偿范围:0 to 55°C (30 to 130°F)
零点温度补偿:< +/-1.5% of FS 满量程温度补偿:<
+/-1.5% of FS |
|
资料手册下载
应用资料下载
配套方案下载
|
|
|
|
|
|
