SSD263双路可编程时控模块说明书 (高端型 3.0V



    微电脑双路时控模块 , 是我司为了适应市场需求,采用完全符合工业级标准的芯片为内核设计的一款高性价比的定时模块,它包含中文 LCD 显示屏及 32768Hz 振荡电路,具备以下优势和特点:
1 .双路定时编程:每路均可实现 5 开 5 关的时间设定,且为各自独立的输出控制;
2 .智能手动键盘锁功能,防止无关人员恶意非法修改定时程序
3. 可实现一周内每天不同时间定时,以周或天为周期循环控制;

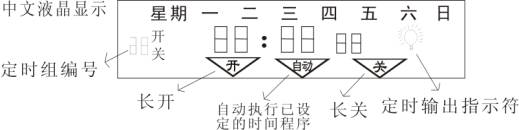

4. 在定时开启状态时, LCD 屏内有“”符号显示,是输出指示标志;当定时关闭后,“”符号消失。
5 .超强的抗干扰能力,使用了看门狗,电压侦测,内存纠错等措施,消除由于定时模块的电磁兼容问题给产品带来不稳定因素,能安全应用于工业控制,机电设备的应用场合。
6. 模块输出端口与外围 pcb 板有两种连接方式选择:大焊盘式连接方式或者 SIP 排线连接方式

主要技术指标

1.工作电压: 3.0V             2. 静态耗电流:小于或等于 30uA
3.工作温度: -20 度 ~ +60 度  4. 存储温度: -25 度 ~+80 度
5.计时误差: +-0.5 秒 / 天    6.输出口驱动电流:大于或等于 100uA

二 模块外观尺寸图

三 操作方式

§ 时钟状态设定 / 调整:

按住 [ 时钟 ] 键不放,同时按 [ 小时 ] 或 [ 分钟 ] 或 [ 星期 ] 键时可调整时钟或星期;按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关 ] 状态转换(当此键按至“开”状态时:一直开;当此键按至“关 ” 状态时:一直关;当此键按到“自动 ” 状态时:执行已设定的开关程序,正常工作时应放在“自动”位置)。

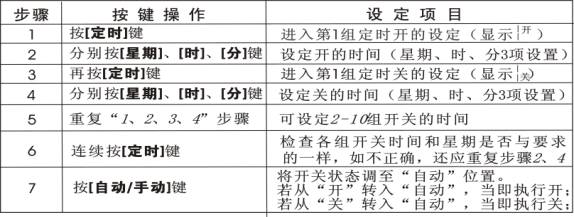

§ 定时状态设定 / 调整:
1. 双路定时设定 / 调整:按“定时”键,可进入第一路各组设定界面:“ 1 开 00 : 00 C 1 ” →“ 1 关 00 : 00 C 1 ” ……可以至“ 5 关 00 : 00 C 1 ” ; 继续按“定时”键则进入第二路设定界面: “ 1 开 00 : 00 C 2 ” → …… “ 5 关 00 : 00 C 2 ” 。最后再按则循环到时钟界面。。。。反复循环在以上各定时设置界面可分别按“星期 、小时、分”键,调整设定星期 、小时、分,其中界面中后缀“ C 1 ” 代表第一路,“ C2 ”代表第二路。 C1 路有输出时:“”图标显示; C2 有输出时:“”图标显示。
2 .按 [ 分钟 ] 键时可调整各组定时之分钟
3 .按 [ 星期 ] 键时可调整各组定时之星期设定选择;有 15 种星期组合模式,连续按 [ 星期 ] 键 , 星期显示可进行如下循环 : 一二三四五六日 → 一 → 二 → 三 → 四 → 五 → 六 → 日 →一三五→二四六→ 六日 →一二三→四五六→ 一二三四五 → 一二三四五六 → 一二三四五六日 →……反复循环,用户根据需要进行星期组合的选择。
4 .按 [ 取消 / 恢复 ] 键时会将该组定时取消或恢复出来。
5 .按 [ 时钟 ] 键时返回时钟状态。在非时钟界面下,若 30 秒内未按任何键,系统会自动回到时钟界面
6. 按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关 ] 状态转换:当此键按至“开”状态时: J1 、 J2 两路同时一直开;当此键按至“关 ” 状态时: J1 、 J2 两路同时一直关;当此键按到“自动 ” 状态时: J1 、 J2 两路各自执行已设定的开关程序。
§ 键盘锁操作 :在时钟界面下,长按“取消 / 恢复”键 3 秒钟以上,会解除或启动键盘锁;上锁后 LCD 屏内会有“ ”符号显示,解锁后“ ”符号消失。

四 工作原理

    典型的电路如下图所示,模块 J1 端口输出的开关信号通过三极管 N1.N2 等元件构成的放大电路放大后驱动继电器 J1 ,在开启的状态时, J1 端口输出高电平,继电器吸合;在关闭的状态时 ,J1 端口输出低电平,继电器释放。红 LED.R2.D2 等元件构成的降压电路为模块提供 3V 工作电源,红 LED 兼作电源指示,绿 LED 为开启输出状态指示。 J2 端口输出控制第 2 路,原理应用同 J1 端口的接法一样。
