一代     新一代 SSD1280C 微电脑可编程时控模块 , 驱动 LCD ，程序优化稳定，具备超强的抗干扰能力，脉冲测试通过 3500v 电磁干扰，属升级加强版，具备以下功能和特点：

1、 设定次数：每天 10 组编程定时（ 10 开 10 关）；
2、 控制周期：可日控或周控循环（可实现每天不同定时设置）；
3、 时控范围： 1 分 -168 小时；
4、 超强的抗干扰；
5 、模块输出端口有两种连接方式：焊盘式连接方式和 SIP 标准排线连接方式
6 、我公司有中文、英文、常温、宽温多种模块配置品种，供客户选择使用。

一 、 主要技术指标

1、工作电压：1.5V                 2、静态耗电流：小于或等于3uA

3、晶振频率：32768Hz            4、工作温度：-10度~ +60度；（宽温型为：-40度~ +85度）

5、存储温度：-20度~+70度     6、计时误差:< ±0.5秒/天

7、输出口驱动电流：100uA

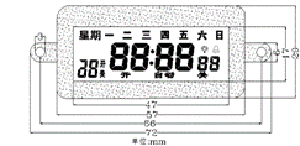

二、 定时 IC 操作键盘及 LCD 显示外观图

模块厚度： 6.6 mm ； 若计算模块背面晶振元件高度，最大厚度则为： 9.5 mm

（英文 LCD 显示示意图）

三、操作方式

§ 时钟状态设定 / 调整
    在时钟显示界面，按住 [ 时钟 ] 键不放，同时按 [ 小时 ] 或 [ 分钟 ] 或 [ 星期 ] 键时可调整时钟或星期；按 [ 自动 / 手动 ] 键 , 可进行 [ 开 / 自动 / 关 ] 状态转换（当按至“开”状态时：系统一直有输出；当按至“关 ” 状态时：系统关闭输出；当按至“自动 ” 状态时：系统则执行已设定的时间开关程序，正常工作时应放在“自动”位置）。

§ 定时状态设定 / 调整
1、 在键盘锁解除后，按 [ 定时 ] 键进入定时状态 , 每按一次 [ 定时 ] 键时都进入下一组定时设定界面；若连续按 [ 定时 ] 键：
1 开 →1 关 →2 开 →2 关 → …… 9 开 → 9 关 → 10 开 → 10 关 →时钟界面 →1 开 →1 关 →2 开 →2 关 → ……反复循环
2 、在定时设定界面，按 [ 小时 ] 键时可调整当次定时之小时
3 、在定时设定界面，按 [ 分钟 ] 键时可调整当次定时之分钟
4 、在定时设定界面，按 [ 星期 ] 键时可调整当次定时之星期设定选择；在每一“开”或每一“关”设定时都有 15 种星期组合模式供选择，连续按 [ 星期 ] 键 ,15 星期组合显示可进行如下循环 :
周一 周二 周三 周四 周五 周六 周日 → 周 一 → 周 二 → 周 三 → 周 四 → 周 五 → 周 六 →周 日 → 一 三 五 →二 四 六 → 六 日 → 一二三 → 四五六 → 一二三四五 → 一二三四五六 → 周一 周二 周三 周四 周五 周六 周日 →……反复循环，用户根据控制需要可进行星期组合的设定选择。
5 、在定时设定界面，按 [ 取消 / 恢复 ] 键时会将该组定时取消或恢复出来
6 、在定时设定界面，按 [ 时钟 ] 键时返回时钟状态

四、电路工作原理

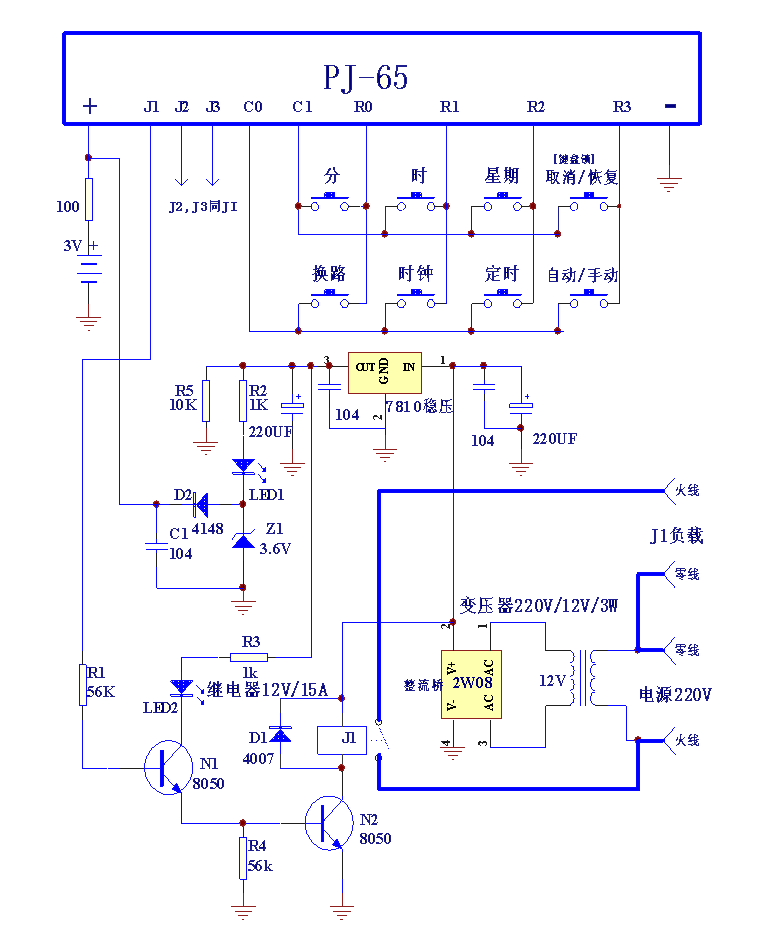

    典型的电路如下图所示，模块 J1 端口输出的开关信号通过三极管 N1.N2 等元件构成的放大电路放大后驱动继电器 J1 ，在开启的状态时， J1 端口输出高电平，继电器吸合；在关闭的状态时 ,J1 端口输出低电平，继电器释放。红 LED.R2.D2 等元件构成的降压电路为模块提供 1.5V 工作电源，红 LED 兼作电源指示，绿 LED 为开启输出状态指示。

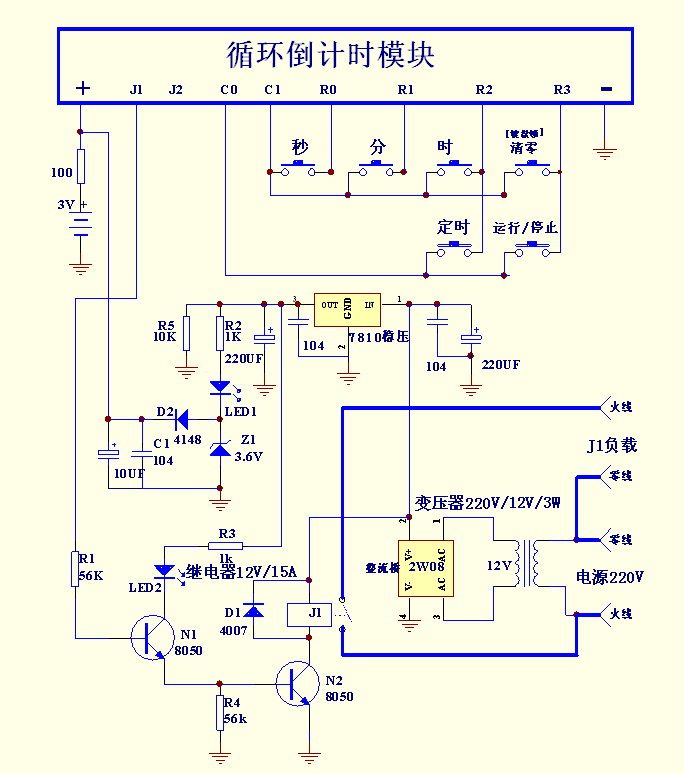

五、 标准定时模块（ SSD-62C ）应用电路图 ：
