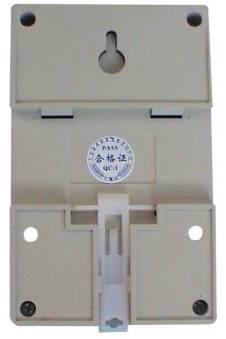

一、 IC 功能特点：
1. IC 工作电压： DC 1.2V ～ 1.7V.
2. 时钟功能 : 时 , 分 , 秒 , 星期 ;
3. 开关设定次数： 16 开 16 关 ,
4. 定时器 16 开 16 关设置值供用户设定 .
5. 驱动继电器输出：3 个模式： 长开 (ON), 长关 (OFF), 自动控制 (AUTO);
6. 时钟秒校正功能：系统时钟自动秒校时功能，最大调整范围 + 28 秒 .

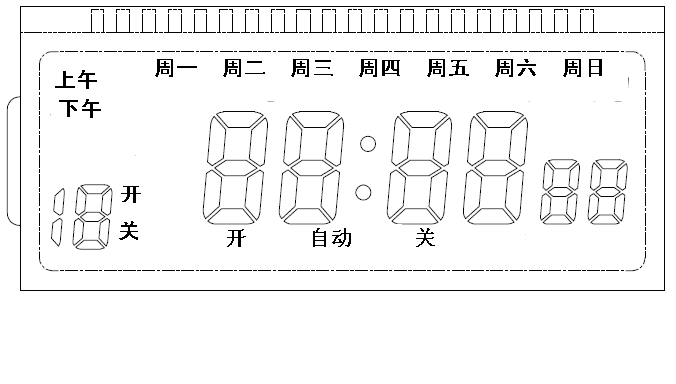

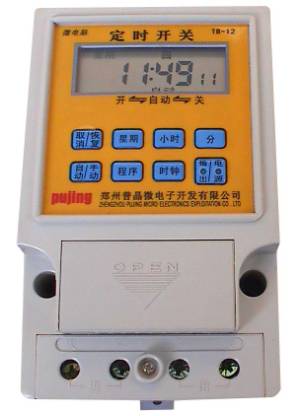

二、 LCD ：
三、应用线路图：
由应用客户直接向商运达公司索取！
四、 各模式功能 :
键盘锁的使用 :
连续按四下 ” 取消 / 恢复 ” 键 , 显示屏左下角将出现一个 ”а” 符号 . 此时键盘处于锁定状态 ,
时控开关不接受键盘上的一般性操作 . 再重复以上步骤 , ” а” 符号消失 , 此时键盘处于开锁状态 , 可接受操作指令 .
但无任何操作的情况下， 15 秒后进入锁定状态 .
● 时钟显示模式
1. 电源上电 , 芯片复位后即为时钟显示模式 . 显示当前时间 : 时
, 分 , 秒 , 星期 . 初始值为 "00:00 (24 时制 ) , 星期一 ", 并且开始自动走时 , 此时为密码锁定状态 .
2. 在时钟模式下 , 如果没有解除按键锁定 , 无法进行任何操作 .
3. 在时钟模式下 , 每次调整分钟后 , 秒清 0.
| Key |
Function |
|
取消 / 恢复 |
◆ 短按 连续按 4 次后 , 循环解除锁定和锁定键盘 . |
|
校时 |
◆ 短按 如果已经解除键盘锁定 , 则小时 +1, 否则无效
◆ 长按 如果已经解除键盘锁定 , 则小时连续加 1( 每秒 4 次 ), 否则无效 |
|
校分 |
◆ 短按 如果已经解除键盘锁定 , 则分钟 +1, 否则无效
◆ 长按 如果已经解除键盘锁定 , 则分钟连续加 1( 每秒 4 次 ), 否则无效 |
|
校星期 |
◆ 短按 如果已经解除键盘锁定 , 则星期 +1, 否则无效
◆ 长按 如果已经解除键盘锁定 , 则星期连续加 1( 每秒 4 次 ), 否则无效 |
|
自动 / 手动 |
◆ 短按 如果已经解除键盘锁定 , “自动 - 开 - 自动 - 关 - 自动”循环 .
|
|
定时 |
◆ 短按 如果已经解除键盘锁定 , 切换到定时器设置模式 |
|
时钟 |
◆ 短按 如果已经解除键盘锁定 , 回到时钟显示设置模式 . |
● 定时器设置模式
1. 解除键盘锁定后 , 按“定时”按键进入定时器设置模式 . 此时为 1
开，继续按“定时”按键，从“ 1 开 -1 关， 2 开 -2 关， 3 开 -3 关， 4 开 4 关， 5 开 5 关， 6 开 6
关， 7 开 7 关， 8 开 8 关， 1 开 1 关‘循环， 16 开 16 关亦如此循环 .
|
Key |
Function |
|
取消 / 恢复 |
◆ 短按 取消当前组设定值，再按则恢复当前组的设定值 . |
|
校时 |
◆ 短按 小时 +1
◆ 长按 小时连续加 1( 每秒 4 次 ) |
|
校分 |
◆ 短按 分钟 +1
◆ 长按 分钟连续加 1( 每秒 4 次 ) |
|
校星期 |
◆ 短按 定时器星期配置循环变化 , 星期变化顺序 :
1 “ 星期一 , 星期二 , 星期三 , 星期四 , 星期五 , 星期六 , 星期日 ”
2 “ 星期一 , 星期二 , 星期三 , 星期四 , 星期五 , 星期六 ”
3 “ 星期一 , 星期二 , 星期三 , 星期四 , 星期五 ”
4 “ 星期六 , 星期日 ”
5 “ 星期一 , 星期二 , 星期三 ”
6 “ 星期四 , 星期五 , 星期六 ”
7 “ 星期一 ,, 星期三 ,, 星期五 ”
8 “ 星期二 , 星期四 ,, 星期六 ”
9 “ 星期一 ”
10“ 星期二 ”
11“ 星期三 ”
12“ 星期四 ”
13“ 星期五 ”
14“ 星期六 ”
15“ 星期日 ”
◆ 长按 定时器星期配置连续循环变化 , 速度 : 4 次 / 秒 |
|
自动 / 手动 |
◆ 无效 |
|
定时 |
◆ 短按 切换下一组定时器设置
◆ 长按 连续切换下一组定时器设置 ( 每秒 4 次 ) |
|
时钟 |
◆ 短按 回到时钟设置模式 |
注 :
1. 任何状态下无按键操作 15 秒后均回到锁定密码的时钟状态 .
此时要想再设定数值 , 则必须重新解除锁定后才可操作 .
2. 时钟自动校时功能 : 在解除键盘锁定的情况下 , 先按住 ” 取消 / 恢复 ” 键 , 同时按 ” 时钟 ” 键 , 屏幕显示
”7d= 00” , 进入时钟自动校时功能 . 表示一周需要调整的时间为秒 ,” 一 ” 表示自动减少 ,” 十 ” 表示自动增加 ,
最大调整范围 + 28 秒 . 按星期键调整每周所需调整的时间 , 按时钟键返回 . 设定完成后 , 它会在每周六 00:31 分 30
秒时自动增加或减少时间 .
五、 LCD 真值表：由应用客户直接向商运达公司索取！
LCD 参数 : 电压 : 4 .5V
六：电气特性参数
七：邦定脚位图：由应用客户直接向商运达公司索取！ |
