TXC2  10元/只

    频率在88-108MHz范围内的无线发射器件，适于制作无线话筒和转发器，免调试，频率较稳定，接话筒即工作，体积：12×22×32mm

    TXC2A  12元/只

    同TXC2，加入了频率调整功能，可避开当地电台或实现同频发射.

    TXC2B   20元/只

    同TXC2,加入了频率调整功能,内置话筒.

TXC2,TXC2A,TXC2B调频发射模块

   C2系列调频发射模块适用于对音频或脉冲信号的无线发送。

  〈C2〉

    内置有高Q值的高频振荡回路和隔离性很强的射频放大器，并前置有音频输入电路，具有适配性强，接口简单，性能稳定的特点，内部电路示意见图一。

     各单元电路被封装在12x22x32（mm）的塑壳内，只有四条引脚被设置在壳外，见图二，引脚功能如下： 1.电源正极 2.音频输入 3.电源负极 4.射频输出

     C2的工作电压1.8-9V，工作电流2-6 mA，发射距离数十米或更远，其决定有二：1.工作电压越高，作用距离越远。   2.天线越长，作用距离越远.

    C2的工作频率88-108MHz段内某一点，工作温度-10°C~+50°C，其频率稳定度很高，在特定条件下，已接近或达到晶体稳频的电路，并具有防震和防潮特性，其原因决定于模块内部的高Q值振荡回路和线路布局以及坚实的固化工艺。

     在C2的侧面，标注有该模块的振荡频率，但仅做为用户参考，不作为精确的频率基准。

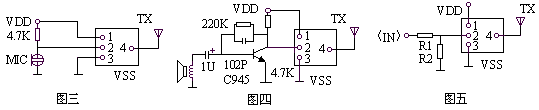

     图三，图四，图五分别给出了三则C2的最基本之应用，以供参考，实际使用不限于此。

    由MIC（驻极体话筒）接收到的语音信号传递给C2,并由其进行处理和调制后发射出去此例可制作无线话筒。

    用动圈式话筒制作无线话筒，由于音圈的阻抗较低需加入一级音频放大器才可将语音发射出去。

    当使用在线路信号发射或传递数字脉冲时，需在输入端加入衰减电路以防信号太强而产生失真。

    C2发射的信号可以用带FM（调频广播）频段的收音机或专用的FM接收机接收，也可以使用由我厂提供的微型FM信号接收系列模块C2S。

   〈C2A〉频率可调的调频发射模块

   C2A在C2的基础上增设了频率调整功能，用户可将C2A的底板的打开，见图六，在线路板上即可找到一枚瓷基贴片可调器件，用微型改锥调整其旋钮，可以在88-108MHZ频率范围得到约5MHz调整度，这样可得到同频发射或避开当地电台的效果，调整后应将底板还原。

   〈C2B〉频率可调，内置话筒的调频发射模块

    C2B内部集成了高灵敏度微型话筒MIC，微型改锥调整其频率发射或避开当地电台的效果，调整其旋钮，可以在88-108MHZ频率范围得到约5MHZ的调整度，这样可得到同频发射或避开当地电台的效果，调整其旋钮，可以在88-108MHZ频率范围内得到约5MHZ的调整度，这样可得到同频发射后避开当地电台的效果，调整后应将底版还原。

   〈C2B〉频率可调，内置话筒的调频发射模块

    C2B内部集成了高灵敏度微型话筒MIC，微音放大器和C2，内部电路见图七，C2B的体积与C2相同，并采用软线引出方式，其中红线接电源正极，黑线接负极，绿线接天线。由于C2B内部含有微型话筒，使其应用领域更加广泛，以下两则供参考。

    C2B最基本应用：教学讲课发射机，当教师讲课时佩带在身上，距离较远处的学生可用收音机收听。一方面减少教师的劳动强度，另一避免后面的同学听不清课，从而实现电化教学。（见图9）

    将C2B与微波感应控制器TX982配合起来可制作实时录音报警系统，当窃贼入室作案时TX982输出控制信号，而C2B能将现场发出声音传送出去，这样既可实现报警功能，又可对现场录音。
