当我们在港口，火车站，建筑施工现场和厂矿使用龙门吊车，塔吊和各种机械搬运装置时，是否想到要为它安装一套多路遥控系统。在这里向您介绍我厂专为其设计生产的八路遥控器—KONG2，在原有的设备上可以增加遥控功能，使设备的自动化程度提高，降低操作者的劳动强度，避免因视野不好或登高而造成的工伤事故，提高了设备的吊装精度和速度，进而大大增加了工作效率。
KONG2是由数字发射机和接收控制器组成

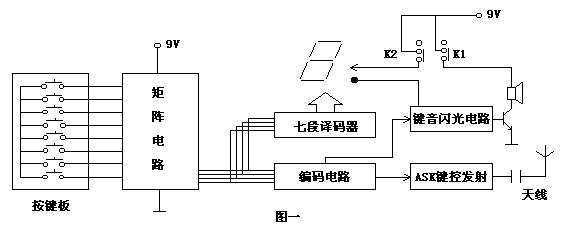

数字发射机由按键板，矩阵电路，编码电路，译码器和数字发射电路组成，见图一，当按动面板上的键盘时，一组数字编码信号会立刻发射出去，同时面板上的显示屏指示出当前路数，右下角会发出闪光指示，此功能对夜间使用甚为重要，按动键盘瞬间，机内的蜂鸣器会发出一短声。
发射机的面板上有各种动作的中文标识，在使用时，只需按触相应的键盘，就可以使发射机内部电路工作（平时处于睡眠状态），与此同时接收控制器中的该路继电器吸合，进而控制相应的动作机构运行。在发射机内部机芯上设有蜂鸣器和显示屏的状态选择插件。其中K1控制蜂鸣器，K2控制显示屏，当短路块插到OPEN档时，处于工作状态，当插到CLOSE档时为关闭状态，用户可根据需要设定，出厂时均置于OPEN状态。
发射机采用6F22-9V叠层电池，适用于短时或点动控制状态，如长时间或频繁使用需加装外接电源。发射天线在近距离时无需伸出，一般可到100～150米，当全部伸出时，可达150～300米，空旷地无干扰时最远可达500米，在使用中发现距离变近时，请检查电池电量是否充足，当低于7V时应更换电池。长期不用应取出电池。

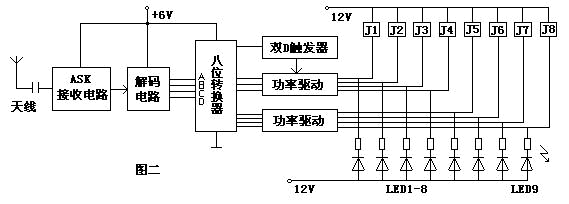

接收控制器由ASK数字接收电路，解码电路，8路转换器，功率驱动电路和继电器组成，见图二，其中ASK接收电路采用美国晶振式单片专用集成电路，工作稳定，可靠，不受震动和温度变化影响，具有优良的高频特性和抗电磁干扰能力，在机内设有八位直流单片继电器J1-J8以其触点作为对外界的控制电压输出，设置在前面板的指示灯LED1～LED8作为每个继电器的工作状态指示，LED9为电源指示，当面板上的电源开关K闭合时点亮。
机内有高频信号接收天线，请不要变动它的形状，以免影响接收效果，减小作用距离。

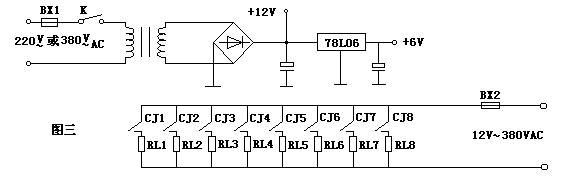

在控制器的后面板上设有2组保险装置和12位接线端子，其中最右侧保险座为BX1，内部有0.5A保险管，用于保护接收控制电路部分，左侧保险座为BX2，内部有2A保险管，用于保护继电器触点和后级负载。本机内置继电器触点容量为3A，实际使用时不应超过该指标，当控制五百瓦至数千瓦的大容量负载时，应在其后加接中间继电器或交流接触器，内部电源电路及继电器触点电路见图三，端子部分见图四，其中火1为接收控制器的工作电源，一般出厂时为220V可定制380V或其它电压（需特别说明）。由图三得知。八个继电器的一个触点为公共端，即为火2。此电压为被控制负载的工作电压，如12V，24V，36V，220V，或380V，特别指示：1～8路输出应接负载（中间继电器，交流接触器，电磁阀）之火线，并保证负载无短路隐患，否则会烧坏内部继电器及线路或造成事故。
接收控制器内部的继电器状态，常规产品第1路为双稳（开关）状态，2～8路为暂稳（非锁）状态，这样可由第1路控制后级接入交流接触器时方能实现，如有特殊需要请专门定做，我厂可改动内部接线方式即可达到该功能。另外用户可定制八路全非琐或八路全双稳状态或混合状态，若需此功能请另加说明。
用户在打开发射机壳更换电池时不应触动其中的任何部件，否则会影响电路的正常参数而导致整机性能下降。接收机非专业技术人员不得打开，机内有高压器件和线路，如随意触动会有生命危险，带白线条标的部分为高压区。
我厂产品不得打开机壳，否则不在保修之列。
欢迎就我厂产品的功能和服务质量提出宝贵意见，以遍能更好的为您服务.
发射机体积：16×8×3cm，接收机体积：19.5×16×6.5cm
注：
1.当用户特殊需要或配套产品时，KONG2的面板标识可定做。
2.控制电动门的装置请选用KONG1或KONG1A。
3.使用两个动作同时运行的八路遥控器，请见KONG3。
4.由用户指定某些功能或输出状态，但需提供部分费用。
5.商定某些特定产品，如4路，6路，12路或更多路遥控器。 |

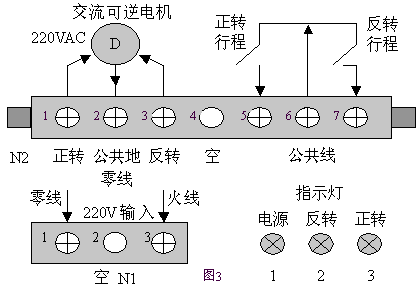

在开或关的过程中可以随时停止，之后可以继续执行开或关的动作。行程开关输入接口可以方便的接入两只任何型号的常开型行程开关，不需要它的控制电流，这样我们在型号选择，功率容量和体积方面就有了很大的灵活性。可以利用此功能使行程开关微型化和降低成本。
