K系列三端开关稳压器

 由我厂推出的K系列三端稳压器，实际上就是直流变换直流的微型高速开关电源，内部采用单芯片电路设计和进口贮能元件，质量稳定可靠，能够长时间连续工作，而无需外加散热器，选用K系列器件能将输入电压进行升高，降低或反转（产生负压），省却了产生多路电压的复杂性，降低了电子线路的设计难度和受电源电压的局限，其功能是常规器件所无法实现的，属目前新型的电源管理部件，在K系列三端开关稳压器中含有以下三大类器件。

KJ型三端开关稳压器（降压型）

开关式降压型器件，其功能等同于目前的7800系列稳压器，但性能却异，7800系列的效率低于50%，而KJ系列的器件则高于80%，即降低了前级电源的成本，在使用时，同样的功率下，不需要7800系列所必需的散热器，节省了线路板空间，器件的性能指标见表1，外型及引脚见图1。

引脚功能：P1，输入端；P2，地；P3，输出端；脚距：5.08 mm。

由于KJ型器件的集成度很高，外围电路非常简单，只需在前后级各接入一只电解电容即可，见图2，电容的取值与输出电流和输出电压波纹有关，见注1，现货可供品种如下：K05J（5V）、K06J（6V）、K09J（9V）、K12J（12V）、K15J（15V）、K24J（24V）。另可定做2.5V~35V之间的任一电压值，并接受500 mA~8A各级输出电流的定做。

KJ型三端开关稳压器与7800系列三端稳压器的性能比较见图3，实验结果见表2。

KS型三端开关稳压器  （升压型）

    开关式升压型器件，以起独特的升压并稳压功能，可广泛适用于工作电压比电源电压高的电路中，对减少电路设计的难度和提高灵活性，降低电源成本起很大作用，其升压功能是三端稳压器所无法实现的。

    器件的性能见表3，外形及引脚见图4。

    引脚功能：P1，输入端；P2，地；P3，输出端；脚距：5.08 mm

    由于KS型器件的集成度很高，外围电路非常简单，只需在前后级各接入一只电解电容即可，见图5，电容的取值与输出电流和输出电压波纹有关，见注1，KS型的静态电流与输入电压成反比，输入电压越高，静态电流越小，器件的输出电流公式Io=0.625X输入电压U1/输出电压U0

    现货可供品种如下：K05S（5V）、K06S（6V）、K09S（9V），K12S（12V）、K15S（15V）、K24S（24V）。另可定做3V~35V之间的任一电压值，并接受500 mA~5A各级输出电流的定做。

    KF型三端开关稳压器（反压型）

    开关式反压型器件，以其独特的产生负压并稳压功能，可广泛适用于需要负压的电路中（如双电压供电的电路），对减少电路设计的难度和提高灵活性，降低电源成本起很大作用，其反压功能是三端稳压器所无法实现的。

    器件的性能见表4，外形及引脚见图6。

    引脚功能：P1，输入端；P2，地；P3，输出端；脚距：5.08 mm

    由于KF型器件的集成度很高，外围电路非常简单，只需在前后级各接入一只电解电容即可，见图7，电容的取值与输出电流和输出电压波纹有关，见注2。KF型的静态电流与输入电压成反比，输入电压越高，静态电流越小，器件的最大输出电流100 mA。

    现货可供品种如下：K05F（-5V）、K06F（-6V）、K09F（-9V），K12F（-12V），另可定做-3V~-30V之间的任一电压值，并接受100 mA~3A各级输出电流的定做。

    注1：电路中C1、C2的取值对输出电流和输出电压波纹影响很大，取值越大，输出电流越大，波纹系数越小，故在空间允许情况下，应加大C1，C2的取值，一般为10μ~1000μ之间，电容耐压为使用电压的1.5倍。

    注2：KF型C1，C2取值应按注1的原则，并应注意KF型电路中的C2正极应接地。

    注3：在各种三端开关稳压器通电使用前，必须先接入C1、C2，否则将影响电路正常工作。

    注4：如使用图8所示滤波电路，输出电压波纹将大大降低，KF型电路请注意C0的极性。

    注5：如需要其它规格的电源管理器件或滤波电路请与本厂联系。

K5AJ技术指标：
1， 最高输入电压：40V（可定制60V）
2， 静态电流：25mA 左右
3， 最大输出电流：5A
4， 最大输出功率：60W(4A15V)
5， 电源转换效率：85%

6， 开关频率：500KHz
7， 过热保护：150℃
8， 过流保护：6A
9， 纹波抑制比：56dB
10，工作温度：-20℃~+85℃

    K5AJ电源无外壳，板上有四个定位孔，可安装在各种电子设备中。体积：100㎜(长)×60㎜(宽)×53㎜(高)。板的两侧各有一只端子,其中IN+：输入正极,IN-：输入负极,OUT+：输出正极,OUT-：输出负极。输出电压常规有：5V,6V,9V,12V,24V。用户可定制5~30V之间的任一电压值。
    K5AJ的应用相当简单,请参考以下应用举例：

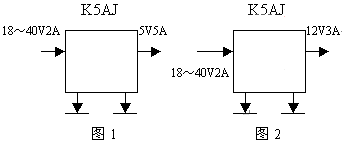

    图1电路可用于单板机,数控板,TTL电路。
    图2电路可用于LED数显板,机车电路。
　

    注意事项：
1，K5AJ由于需要约10mS的启动时间，故应先给电源加电，而后再加负载。
2，线路板敷铜面焊装有各种贴片器件,不得随意调动,更换.以免损坏电源或负载。
3，输入和输出电线应尽量粗些,否则会因阻抗加大造成工作不正常或输出能力下降。
4，如需其他大,中,小功率的升压型,降压型,反转型直流电源,请与我厂联系。
5，我厂提供K5AJ在使用过程中的技术支持。

K5AJ技术指标：
1， 最高输入电压：40V（可定制60V）
2， 静态电流：25mA 左右
3， 最大输出电流：5A
4， 最大输出功率：60W(4A15V)
5， 电源转换效率：85%

6， 开关频率：500KHz
7， 过热保护：150℃
8， 过流保护：6A
9， 纹波抑制比：56dB
10，工作温度：-20℃~+85℃

    K5AJ电源无外壳，板上有四个定位孔，可安装在各种电子设备中。体积：100㎜(长)×60㎜(宽)×53㎜(高)。板的两侧各有一只端子,其中IN+：输入正极,IN-：输入负极,OUT+：输出正极,OUT-：输出负极。输出电压常规有：5V,6V,9V,12V,24V。用户可定制5~30V之间的任一电压值。
    K5AJ的应用相当简单,请参考以下应用举例：
    图1电路可用于单板机,数控板,TTL电路。
    图2电路可用于LED数显板,机车电路。
　

    注意事项：
1，K5AJ由于需要约10mS的启动时间，故应先给电源加电，而后再加负载。
2，线路板敷铜面焊装有各种贴片器件,不得随意调动,更换.以免损坏电源或负载。
3，输入和输出电线应尽量粗些,否则会因阻抗加大造成工作不正常或输出能力下降。
4，如需其他大,中,小功率的升压型,降压型,反转型直流电源,请与我厂联系。
5，我厂提供K5AJ在使用过程中的技术支持。

   K00S  15元/块

   可将低电压(2.5V以上)变换成高电压(5,6,9,12,15V),输出电流=0.8X输入电压/输出电压,静态耗电为3-10mA,体积：12×22×32mm

    K1A5S   45元/块

    性能同K00S系列,最低输入电压5V,输出电流1.5A

    K5AS   250元/块

    将12V直流转换成24V直流,I=5A,P>100W,体积:75×100×65mm.

K系列三端开关稳压器

 由我厂推出的K系列三端稳压器，实际上就是直流变换直流的微型高速开关电源，内部采用单芯片电路设计和进口贮能元件，质量稳定可靠，能够长时间连续工作，而无需外加散热器，选用K系列器件能将输入电压进行升高，降低或反转（产生负压），省却了产生多路电压的复杂性，降低了电子线路的设计难度和受电源电压的局限，其功能是常规器件所无法实现的，属目前新型的电源管理部件，在K系列三端开关稳压器中含有以下三大类器件。

KJ型三端开关稳压器（降压型）

开关式降压型器件，其功能等同于目前的7800系列稳压器，但性能却异，7800系列的效率低于50%，而KJ系列的器件则高于80%，即降低了前级电源的成本，在使用时，同样的功率下，不需要7800系列所必需的散热器，节省了线路板空间，器件的性能指标见表1，外型及引脚见图1。

引脚功能：P1，输入端；P2，地；P3，输出端；脚距：5.08 mm。

由于KJ型器件的集成度很高，外围电路非常简单，只需在前后级各接入一只电解电容即可，见图2，电容的取值与输出电流和输出电压波纹有关，见注1，现货可供品种如下：K05J（5V）、K06J（6V）、K09J（9V）、K12J（12V）、K15J（15V）、K24J（24V）。另可定做2.5V~35V之间的任一电压值，并接受500 mA~8A各级输出电流的定做。

KJ型三端开关稳压器与7800系列三端稳压器的性能比较见图3，实验结果见表2。

KS型三端开关稳压器  （升压型）

    开关式升压型器件，以起独特的升压并稳压功能，可广泛适用于工作电压比电源电压高的电路中，对减少电路设计的难度和提高灵活性，降低电源成本起很大作用，其升压功能是三端稳压器所无法实现的。

    器件的性能见表3，外形及引脚见图4。

    引脚功能：P1，输入端；P2，地；P3，输出端；脚距：5.08 mm

    由于KS型器件的集成度很高，外围电路非常简单，只需在前后级各接入一只电解电容即可，见图5，电容的取值与输出电流和输出电压波纹有关，见注1，KS型的静态电流与输入电压成反比，输入电压越高，静态电流越小，器件的输出电流公式Io=0.625X输入电压U1/输出电压U0

    现货可供品种如下：K05S（5V）、K06S（6V）、K09S（9V），K12S（12V）、K15S（15V）、K24S（24V）。另可定做3V~35V之间的任一电压值，并接受500 mA~5A各级输出电流的定做。

    KF型三端开关稳压器（反压型）

    开关式反压型器件，以其独特的产生负压并稳压功能，可广泛适用于需要负压的电路中（如双电压供电的电路），对减少电路设计的难度和提高灵活性，降低电源成本起很大作用，其反压功能是三端稳压器所无法实现的。

    器件的性能见表4，外形及引脚见图6。

    引脚功能：P1，输入端；P2，地；P3，输出端；脚距：5.08 mm

    由于KF型器件的集成度很高，外围电路非常简单，只需在前后级各接入一只电解电容即可，见图7，电容的取值与输出电流和输出电压波纹有关，见注2。KF型的静态电流与输入电压成反比，输入电压越高，静态电流越小，器件的最大输出电流100 mA。

    现货可供品种如下：K05F（-5V）、K06F（-6V）、K09F（-9V），K12F（-12V），另可定做-3V~-30V之间的任一电压值，并接受100 mA~3A各级输出电流的定做。

    注1：电路中C1、C2的取值对输出电流和输出电压波纹影响很大，取值越大，输出电流越大，波纹系数越小，故在空间允许情况下，应加大C1，C2的取值，一般为10μ~1000μ之间，电容耐压为使用电压的1.5倍。

    注2：KF型C1，C2取值应按注1的原则，并应注意KF型电路中的C2正极应接地。

    注3：在各种三端开关稳压器通电使用前，必须先接入C1、C2，否则将影响电路正常工作。

    注4：如使用图8所示滤波电路，输出电压波纹将大大降低，KF型电路请注意C0的极性。

    注5：如需要其它规格的电源管理器件或滤波电路请与本厂联系。

K1A5S开关型升压器

    本产品隶属三端开关稳压电源系列。
    它可以将输入电压提升至较高电压，如12V升至24V，且能够有1.5A的输出电流。
    K1A5S的使用很简单，只需输入足够功率的直流电压，即可得到所需的较高电压。
    K1A5S最低输入电压：5V 最高输出电压：35V 用户可定做此范围内的任意电压值。
    K1A5S最大短时输出：2A 常规连续输出小于1.5A

  K1A5S体积：长51mm×33mm×33mm，自带散热器
    K1A5S最高工作温度80℃，最大功率比：入50W/出40W。
    效率：压差较小，效率较高，一般在70~85%

K5AS开关型升压器

    K5AS属于开关型DC/DC转换电路，可以将低压直流电提升到较高的电压，电路中采用国外专用开关电源器件，性能稳定可靠，电路附带的散热器保证电源长期稳定的工作。在电路中已含有滤波电容和快速整流二极管等外围器件，在使用时只需接入必要的导线即可。

    电源的最低输入电压5V，但建议设定在10V以上，否则会影响电源的输出能力。最高输入电压不得超过35V或输出电压否则会影响电路的正常工作甚至会烧毁器件。

    电源的功率标称80W，工作效率75%。但这两项指标取决于输出和输入电压的比值，比值越大效率越低输出功率越小。也就是输出输入电压越接近电路的工作效率越高功率越大。比如同样输入电压12V，升18V可到4.2A，升24V时为3A，30V时2.2A。

    电源的输出电压可根据用户需要在出厂时设定在10V~35V范围，当有特殊需要可指定能升到55V电压的产品。

    由于升压电路的前级电流较大，使用时应提供足够的功率以保证电路能发挥正常的效用，输入电流和输出电流的关系：

    输出电流=工作效率×（输入电压/输出电压）×输入电流。

    电源的工作温度：-20˚C~85˚C，散热器的温度较高属正常现象。

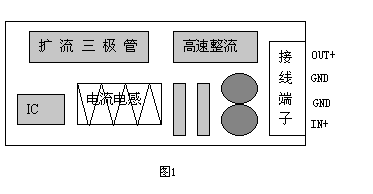

    电源采用端子形式：见图1。

   图一

    图中：IN+：电源输入；OUT+：电源输出；GND：地

    图2是应用电路，只要照此接入直流电即可。

    注意事项：

1，电源的前后级电流较大，应使用直径较粗的导线。

2，在使用时应先给电源通电后接负载以减轻电源压力。

3，注意输入和输出的正负级绝对不能接错，否则会造成电源的永久损坏。
