ND系列振动位移传感电路

    我厂生产的ND系列振动位移传感器，是一种集振动和位移检测于一身的全方位固态控制器件，是目前做为报警和状态检测的最佳选择，传感部分采用目前最先进的固态加速度检测器件，既对振动和很高的检测灵敏度，有对周围环境的声音信号抑制，具有很强的抗干扰能力，可广泛应用于机动车，保险柜，库房门窗等场合的防盗装置中，器件的内部均含有专用的控制芯片，应用非常方便，可直接带动小功率负载，用一只三极管进行电流放大后，即可驱动继电器或报警器。

    由于ND系列器件工作在固态检测方式，故不存在机械疲劳，灵敏度降低，误触发和受环境湿度温度影响等不良现象，具有很好的一致性，器件根据控制芯片的不同分为以下两种型号：

    1.ND-1全向振动传感控制电路，特点：可调灵敏度和输出延时长短。

    2.ND-2全向振动传感控制电路，特点：超微功耗IO〈1UA。

    3.ND-1和ND-2的专用传感器。

    ND-1全向振动传感控制电路

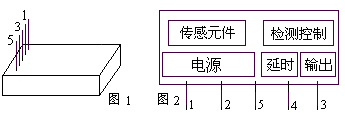

    ND-1的外形及引脚见图1，脚距：2.54mm，引脚功能见表1，内部示意见图2，在器件检测到振动信号时，能够输出直流电压信号，经外部元件电流放大后，即可驱动报警器或继电器，并受内部定时器控制，具有报警一段时间后自动复位功能。

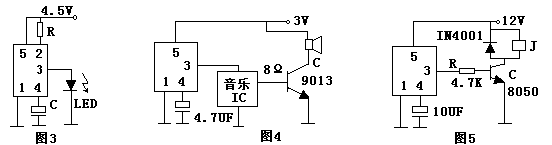

    ND-1的技术指标及参数见表2，应用见图3。

    由于器件内部集成度很高，外围电路相当简单，图中的C是延时控制电容，取值越大，延时就越长，反之则反，一般取值为0.1UF-10UF之间，R是外接灵敏度设定电阻，一般情况下只要悬空即可，这时ND-1灵敏度最高，当晃动或振动（敲击）ND-1时，LED点亮（3脚输出有低电平转为高电平），延时过后自动熄灭，由于音乐IC耗电很小，故可用ND-1直接驱动，见图4，也可通过三极管电流放大后驱动继电器大功率负载，见图5。

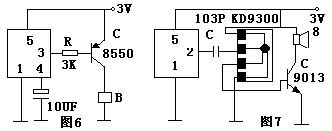

    用ND-1制作的人体运动检测器，见图6，当人体在不断运动时，ND-1输出为高电平，并通过内部电路延时，当人体停止运动时，ND-1的输出转为低电平，C8550导通，报警电路B开始工作，发出警报声，此电路可开发成老人救护报警器，军人战地救护器，如将报警电路换成无线发射机，可用于被盗物体跟踪器或跟踪观察动物的仪器及其它电子报警和检测装置。

    用ND-1输出脉冲信号的应用，见图7，这是一则可设置在门上的音乐门铃（或报警）电路，当客人敲门时，ND-1可输出一串脉冲触发音乐ICKD9300工作，起到门铃的作用，如果有人撬锁或擅自开门闯入时，电路也会动作，起防盗作用，整个电路的耗电为UA级，用示波器可看P2脚输出波形。

   ND-2全向振动传感控制电路

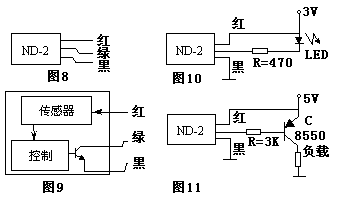

    ND-2是我厂最新推出的产品，采用特别设计的低功耗检测控制芯片，静态耗电小于1UA，是目前振动传感器中耗电最小的器件。为了方便使用，采用引线方式，外形见图8，引线连接方式：红线：电源正极，绿线：输出端，黑线：地。

    ND-2采用集电极开路输出方式（见图9），其内部三极管的控制电流不小于10mA。受内部定时器的控制，每检测出一次振动信号，三极管导通5秒，负载得电工作。当用量较大时，用户可向我厂定制任意延时参数（1-30秒范围）。

    ND-2的技术参数见表3，其应用见图10。

    当ND-2受到振动时，LED会点亮5秒，之后熄灭，再次振动则继续点亮，如果外接一只PNP三极管（见图11），则可带动继电器，报警器等功率较大的负载。

    注：

1.ND-2在数只联用时其输出端可并联使用。

2.ND-2的输出端不允许与电源正极短路，否则会造成器件的永久损坏。

    ND专用传感器

    这是一种不被声音控制的固态传感器件，当受到振动或大幅度晃动时，其内部阻值会快速变化，当加入偏流电阻R时，即可输出一定幅值的电压触发信号，此信号可驱动音乐IC，控制电路等，体积：0.8x2x2.2cm。外形见图12，实际应用见图13。

    ND-0振动传感控制电路安装支架

    为了便于ND系列振动传感控制电路的安装和使用，特为其设计了ND-0安装支架，用它可以充分发挥传感器的性能，并简化了安装难度，其外型和空位见图14，使用时将ND传感器用914胶或环氧树脂固定在支架的平面上，另一面的两个孔用于与被检测体固定在一起。支架可单独选购，也可申请将振动传感电路固定在上面一同购买。

    支架售价：2元/只，百只以上：1元/只。

ND系列振动位移传感电路

    我厂生产的ND系列振动位移传感器，是一种集振动和位移检测于一身的全方位固态控制器件，是目前做为报警和状态检测的最佳选择，传感部分采用目前最先进的固态加速度检测器件，既对振动和很高的检测灵敏度，有对周围环境的声音信号抑制，具有很强的抗干扰能力，可广泛应用于机动车，保险柜，库房门窗等场合的防盗装置中，器件的内部均含有专用的控制芯片，应用非常方便，可直接带动小功率负载，用一只三极管进行电流放大后，即可驱动继电器或报警器。

    由于ND系列器件工作在固态检测方式，故不存在机械疲劳，灵敏度降低，误触发和受环境湿度温度影响等不良现象，具有很好的一致性，器件根据控制芯片的不同分为以下两种型号：

    1.ND-1全向振动传感控制电路，特点：可调灵敏度和输出延时长短。

    2.ND-2全向振动传感控制电路，特点：超微功耗IO〈1UA。

    3.ND-1和ND-2的专用传感器。

    ND-1全向振动传感控制电路

    ND-1的外形及引脚见图1，脚距：2.54mm，引脚功能见表1，内部示意见图2，在器件检测到振动信号时，能够输出直流电压信号，经外部元件电流放大后，即可驱动报警器或继电器，并受内部定时器控制，具有报警一段时间后自动复位功能。

    ND-1的技术指标及参数见表2，应用见图3。

    由于器件内部集成度很高，外围电路相当简单，图中的C是延时控制电容，取值越大，延时就越长，反之则反，一般取值为0.1UF-10UF之间，R是外接灵敏度设定电阻，一般情况下只要悬空即可，这时ND-1灵敏度最高，当晃动或振动（敲击）ND-1时，LED点亮（3脚输出有低电平转为高电平），延时过后自动熄灭，由于音乐IC耗电很小，故可用ND-1直接驱动，见图4，也可通过三极管电流放大后驱动继电器大功率负载，见图5。

    用ND-1制作的人体运动检测器，见图6，当人体在不断运动时，ND-1输出为高电平，并通过内部电路延时，当人体停止运动时，ND-1的输出转为低电平，C8550导通，报警电路B开始工作，发出警报声，此电路可开发成老人救护报警器，军人战地救护器，如将报警电路换成无线发射机，可用于被盗物体跟踪器或跟踪观察动物的仪器及其它电子报警和检测装置。

    用ND-1输出脉冲信号的应用，见图7，这是一则可设置在门上的音乐门铃（或报警）电路，当客人敲门时，ND-1可输出一串脉冲触发音乐ICKD9300工作，起到门铃的作用，如果有人撬锁或擅自开门闯入时，电路也会动作，起防盗作用，整个电路的耗电为UA级，用示波器可看P2脚输出波形。

   ND-2全向振动传感控制电路

    ND-2是我厂最新推出的产品，采用特别设计的低功耗检测控制芯片，静态耗电小于1UA，是目前振动传感器中耗电最小的器件。为了方便使用，采用引线方式，外形见图8，引线连接方式：红线：电源正极，绿线：输出端，黑线：地。

    ND-2采用集电极开路输出方式（见图9），其内部三极管的控制电流不小于10mA。受内部定时器的控制，每检测出一次振动信号，三极管导通5秒，负载得电工作。当用量较大时，用户可向我厂定制任意延时参数（1-30秒范围）。

    ND-2的技术参数见表3，其应用见图10。

    当ND-2受到振动时，LED会点亮5秒，之后熄灭，再次振动则继续点亮，如果外接一只PNP三极管（见图11），则可带动继电器，报警器等功率较大的负载。

    注：

1.ND-2在数只联用时其输出端可并联使用。

2.ND-2的输出端不允许与电源正极短路，否则会造成器件的永久损坏。

    ND专用传感器

    这是一种不被声音控制的固态传感器件，当受到振动或大幅度晃动时，其内部阻值会快速变化，当加入偏流电阻R时，即可输出一定幅值的电压触发信号，此信号可驱动音乐IC，控制电路等，体积：0.8x2x2.2cm。外形见图12，实际应用见图13。

    ND-0振动传感控制电路安装支架

    为了便于ND系列振动传感控制电路的安装和使用，特为其设计了ND-0安装支架，用它可以充分发挥传感器的性能，并简化了安装难度，其外型和空位见图14，使用时将ND传感器用914胶或环氧树脂固定在支架的平面上，另一面的两个孔用于与被检测体固定在一起。支架可单独选购，也可申请将振动传感电路固定在上面一同购买。

    支架售价：2元/只，百只以上：1元/只。

ND系列振动位移传感电路

    我厂生产的ND系列振动位移传感器，是一种集振动和位移检测于一身的全方位固态控制器件，是目前做为报警和状态检测的最佳选择，传感部分采用目前最先进的固态加速度检测器件，既对振动和很高的检测灵敏度，有对周围环境的声音信号抑制，具有很强的抗干扰能力，可广泛应用于机动车，保险柜，库房门窗等场合的防盗装置中，器件的内部均含有专用的控制芯片，应用非常方便，可直接带动小功率负载，用一只三极管进行电流放大后，即可驱动继电器或报警器。

    由于ND系列器件工作在固态检测方式，故不存在机械疲劳，灵敏度降低，误触发和受环境湿度温度影响等不良现象，具有很好的一致性，器件根据控制芯片的不同分为以下两种型号：

    1.ND-1全向振动传感控制电路，特点：可调灵敏度和输出延时长短。

    2.ND-2全向振动传感控制电路，特点：超微功耗IO〈1UA。

    3.ND-1和ND-2的专用传感器。

    ND-1全向振动传感控制电路

    ND-1的外形及引脚见图1，脚距：2.54mm，引脚功能见表1，内部示意见图2，在器件检测到振动信号时，能够输出直流电压信号，经外部元件电流放大后，即可驱动报警器或继电器，并受内部定时器控制，具有报警一段时间后自动复位功能。

    ND-1的技术指标及参数见表2，应用见图3。

    由于器件内部集成度很高，外围电路相当简单，图中的C是延时控制电容，取值越大，延时就越长，反之则反，一般取值为0.1UF-10UF之间，R是外接灵敏度设定电阻，一般情况下只要悬空即可，这时ND-1灵敏度最高，当晃动或振动（敲击）ND-1时，LED点亮（3脚输出有低电平转为高电平），延时过后自动熄灭，由于音乐IC耗电很小，故可用ND-1直接驱动，见图4，也可通过三极管电流放大后驱动继电器大功率负载，见图5。

    用ND-1制作的人体运动检测器，见图6，当人体在不断运动时，ND-1输出为高电平，并通过内部电路延时，当人体停止运动时，ND-1的输出转为低电平，C8550导通，报警电路B开始工作，发出警报声，此电路可开发成老人救护报警器，军人战地救护器，如将报警电路换成无线发射机，可用于被盗物体跟踪器或跟踪观察动物的仪器及其它电子报警和检测装置。

    用ND-1输出脉冲信号的应用，见图7，这是一则可设置在门上的音乐门铃（或报警）电路，当客人敲门时，ND-1可输出一串脉冲触发音乐ICKD9300工作，起到门铃的作用，如果有人撬锁或擅自开门闯入时，电路也会动作，起防盗作用，整个电路的耗电为UA级，用示波器可看P2脚输出波形。

   ND-2全向振动传感控制电路

    ND-2是我厂最新推出的产品，采用特别设计的低功耗检测控制芯片，静态耗电小于1UA，是目前振动传感器中耗电最小的器件。为了方便使用，采用引线方式，外形见图8，引线连接方式：红线：电源正极，绿线：输出端，黑线：地。

    ND-2采用集电极开路输出方式（见图9），其内部三极管的控制电流不小于10mA。受内部定时器的控制，每检测出一次振动信号，三极管导通5秒，负载得电工作。当用量较大时，用户可向我厂定制任意延时参数（1-30秒范围）。

    ND-2的技术参数见表3，其应用见图10。

    当ND-2受到振动时，LED会点亮5秒，之后熄灭，再次振动则继续点亮，如果外接一只PNP三极管（见图11），则可带动继电器，报警器等功率较大的负载。

    注：

1.ND-2在数只联用时其输出端可并联使用。

2.ND-2的输出端不允许与电源正极短路，否则会造成器件的永久损坏。

    ND专用传感器

    这是一种不被声音控制的固态传感器件，当受到振动或大幅度晃动时，其内部阻值会快速变化，当加入偏流电阻R时，即可输出一定幅值的电压触发信号，此信号可驱动音乐IC，控制电路等，体积：0.8x2x2.2cm。外形见图12，实际应用见图13。

    ND-0振动传感控制电路安装支架

    为了便于ND系列振动传感控制电路的安装和使用，特为其设计了ND-0安装支架，用它可以充分发挥传感器的性能，并简化了安装难度，其外型和空位见图14，使用时将ND传感器用914胶或环氧树脂固定在支架的平面上，另一面的两个孔用于与被检测体固定在一起。支架可单独选购，也可申请将振动传感电路固定在上面一同购买。

    支架售价：2元/只，百只以上：1元/只。

   ND-3微振动传感器

    这是一种有源的高灵敏度微功耗检测元件，外型见图1。它采用1.5v~15v宽电压范围供电，在3V时耗电小于150µA，6V时耗电小于300µA。其内部除振动传感元件外，还设有高倍数的放大电路，故能感应到极微弱的振动信号，并有很大的输出电压幅值，能直接触发后级电路。

    传感器的体积：12x22x32mm，其输出信号为连续的正弦波，幅值大小与震动的强弱有关，属模拟型传感器。输出可用示波器看到，而万用表无法测出。器件的后面应加入触发器或有关电路，否则不能直接推动三极管或其它负载。

    它的输出采用一根双芯屏蔽线， 其中红色线为电源正极，白色线 （或绿色）为信号输出端，屏蔽线接地（电源负极），使用时应将传感器用高强度粘接剂或用紧固件固定在被检测体上。传感器与被检测体接触越紧密，灵敏度越高。
