火焰传感器/明火探测器/火灾报警器

1、专业供应日本产火焰UV探测传感器/火焰传感器R2868、SMD紫外线探测G5842、火焰UV探测模快C3704

  火焰传感器/紫外线传感器/紫外线光敏管/紫外传感器/火焰探测器



日本滨松

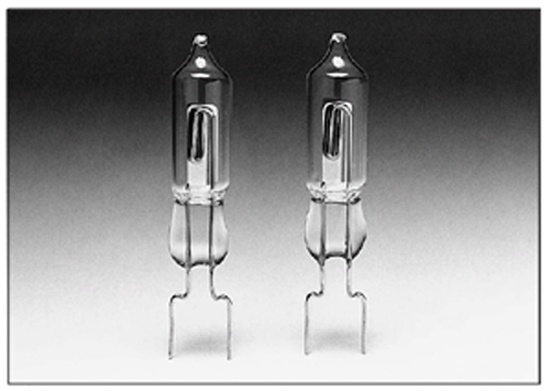

UV-R2868

C3704



我司是日本HAMAMATSU公司中国区域授权代理商主营火灾报警装置用火焰传感器R2868配套消防器材厂商。R2868称为火焰发现者.又称为紫外线传感器、紫外传感器、火焰探测器、火灾报警器、火灾探测器、明火探测器,在火星产生瞬间能够准确地发现, 并且对非可见光的高传输的电晕现象可以完全解除.Hamamatsu R2868 是利用紫外线 TRON 通过金属的光电效果和瓦斯乘法效果来发现火星源. 它可以探测 185 到 260个不同的狭窄光谱敏感源.它对可见光完全没有感应,也不需要过滤器任何可见光(不像半导体探测器). 它具有很小的体积和很宽敏感角度(择向性),并能快速准确地发现从火焰被发出的弱紫外线.(能够探测 5 m 或在稍远处发现香烟点大小的火焰.) 。HMS-R2868 UV Sensor 紫外线侦测含ADAP, NT$(请登入). 产品规格R2868 火灾侦测/ 火苗侦测含高压变压器可侦测火焰,距离达10公尺. UV Sensor 紫外线侦测含ADAP   应用作为如下:
-- 为气体火焰探测器/燃油类火焰及检测器-- 火警感认器-- 燃烧显示器-- UV渗漏检查-- 放电的侦查-- 紫外光开关等

R2868 R2868 R2868 C3704 G5842

R2868日本HAMAMATSU公司生产的火焰传感器和传感器应用电路板。
Spectral Response185 to 260nm
Supply Voltage 400Vdc
Peak Current 30mA
Average Discharge Current 1ma
Operating Temperature -20 to +60C
Discharge Starting Voltage (with UV radiation) 280Vdc Max.
Recommended Operating Voltage 325±25Vdc
Recommended Average Discharge Current 100μA
Background 10cpm Max
Sensitivity 4)5000cpm Typ.
★ UV TRON Driving Circuit C3704 series (Option)

火焰探测的基本原理
火焰的辐射是具有离散光谱的气体辐射和伴有连续光谱的固体辐射,其波长在0.1-10μm或更宽的范围,为了避免其他信号的干扰,常利用波长<300nm的紫外线,或者火焰中特有的波长在4.4μm附近的CO2辐射光谱作为探测信号。紫外线传感器只对185~260nm狭窄范围内的紫外线进行响应,而对其它频谱范围的光线不敏感,利用它可以对火焰中的紫外线进行检测。到达大气层下地面的太阳光和非透紫材料作为玻壳的电光源发出的光波长均大于300nm,故火焰探测的220m-280nm中紫外波段属太阳光谱盲区(日盲区)。紫外火焰探测技术,使系统避开了最强大的自然光源一太阳造成的复杂背景,使得在系统中信息处理的负担大为减轻。所以可靠性较高,加之它是光子检测手段,因而信噪比高,具有极微弱信号检测能力,除此之外,它还具有反应时间极快的特点。与红外探测器相比,紫外探测器更为可靠,且具有高灵敏度、高输出、高响应速度和应用线路简单等特点。因而充气紫外光电管正日益广泛地应用于燃烧监控、火灾自报警、放电检测、紫外线检测、及紫外线光电控制装置中。
但对于传统的紫外光电管器件,由于结构设计和制备工艺的限制,其噪声和灵敏度是一个互相矛盾的参数。一般而言,需将灵敏度控制在一个合适的水平,过高的灵敏度对器件的低噪声指标是十分困难的,因为灵敏度和噪声信号都是由光敏管发出,传统的检测器会将两种信号同时放大。所以其灵敏度比较差,检测距离小,不能抗雷电的干扰,存在一定的误报率。因而需要基于现有或新发展的探测原理方法,与其它学科技术交叉,通过改进信号采集和处理等方法来改善系统性能。
火焰探测报警器技术的现状
国标中对于点型紫外火焰探测器的响应规定30s均可接受,但由于科技的进步,市场上的火焰探测报警产品的响应时间性均能满足这个时间范围,但对于实际应用和安防要求而言这是必须的,而且对指标和性能要求越来越高。国内的大部分报警系统响应时间在S级,国外顶级公司日本滨松、美国MSA等其响应速度最快可达到ms级,可查阅的国外顶级的火焰检测器探测距离为500米,不能用在更远距离火焰探测中。市场上的火焰检测器主要有感烟传感器、红外传感器和紫外光敏管,即使是采用多信息融合技术的火焰探测系统,其检测的信息来源也主要是这三个方面。传统的火焰探测传感器存在以下不足:
a. 烟雾传感器,这是一种火焰间接检测器,当火焰产生后烟雾也随着产生。当烟雾达到一定的浓度时发出报警信号。用这种方式检测火焰有很大的弊病,有很多物质燃烧时不产生烟雾(如天然气、乙醇、甲醇等),并且检测距离较短,传感器必须在烟雾最浓的位置,可见当火焰发生到烟雾浓密,然后报警,在有的场合可能为时太晚。
b. 热释放红外火焰检测器,直接检测火焰中波长为4.35±0.15μm的红外光谱,检测目标比较明确,它由热释放探头和放大器组成,不足之处是:这种类型的传感器具有压电性,对声音电磁波以及震动都十分敏感,所以使用的地方受到一定的限制,它的检测距离小于80m。
c. 常规的紫外火焰检测器,直接检测火焰中180-260nm的紫外光谱,检测的目标也十分明确,响应速度也比较快。它由紫外光敏探头和放大器组成,不足之处是:灵敏度差,检测距离小于15m,不能抗雷电的干扰,存在一定的误报率,因此只能用在距离较短的封闭环境,如加热炉、工业锅炉等地方。
针对不同类型火焰探测器的特点限制,怎么融入火灾探测报警需要的实时性
和准确性,火焰探测的高速响应、远距离探测(针对不同场所而言)、准确无误报等特性就成为火焰探测技术必须解决的难题。鉴于紫外火焰探测自身的优点和探测系统的易实现性、和探测距离的扩展性,所以对紫外光敏管加入智能火焰探测模块,通过采用放大电路、信号处理和数字滤波技术,改善了市场上现有火灾报警系统存在的不足,这也是我们研究火焰检测器的初衷。
红外测温仪/红外热像仪 常用红外温度传感器系列 常用红外温度传感器及资料下载红外温度传感器模块摸组  红外线温度传感器一 红外线温度传感器二 红外线温度传感器 红外线温度传感器 四 红外测温模块红外测温模块二 红外测温模块 三 红外测温模块 四 红外热像红外气体分析红外行业应用红外相关配件红外技术资料

2、明火探测器

用 途 明火探测报警。 特 点 1、可探测到火焰中的紫外线,并予以警报。 2、不仅可以通过声音报警,它还装备有C(C/N——N/O)输出。 3、LED记忆能使您从一系列传感器中找到最初报警的传感器。 4、区域调整装置使得预警区域角度更加宽阔。 5、传感器和基座的快速分离使安装和维修变得简单轻松。 技术参数 探测系统:紫外线探测(探测波长185到260nm) 探测区域:长度33英尺(10米)[2.75"(7厘米)面前的打火机火焰] 角度大约为120°圆锥型 调整角度水平25°通过底座垂直30°(分4步)通过探头 灵敏度调整:探测记时器(4种设置0.2秒,1秒,6秒和30秒) 电 源:10VDC到30VDC(无正负极) 电 耗:静止时:少于25mA 报警时:少于75 mA(警铃开)少于40 mA(警铃关) 报警输出:Form C干接触延迟(报警:开/关)接触反映:延迟(约2秒)接触容量:30V/0.3A,保护电阻3.3ohms

特点
  • 日本原装进口
  • 可探测到火焰中的紫外线,并予以警报
  • 不仅可通过声音报警,还装备有C(C/N-N/C)输出产中
  • 区域调整装置使得预警区域角度更可宽阔准确、性能稳定
  • LED记忆能使您从一系列传感器找到最初报警的传感器
  • 传感器和座的快速分离使安装和维修变得简单轻松

    技术参数

探测系统
紫外线探测(探测波长185-260mm)
探测区域
长度
33英尺(10米)(7cm面前的打火机火焰)
角度
大约为120度圆锥型
调整角度
水平25度,通过底座垂直30度
灵敏度调整
探测麝记时器(4种设置0.2秒,1秒,6秒,30秒)
电源
10VDC-30VDC(无正负极)
电耗
静止时少于25MA
报警时:小于75MA(警铃开),少于40MA(警铃关)
报警输出

From C干接触延迟(报警:开/关),接触反映:延迟(约2秒)

接触容量:30V/0.3A,保护电阻303hms

报警记忆
自动重新设置功能(可选择开关/关设置),记忆LED闪烁3分钟,然后亮47分钟
LED

报警LED(红色):亮灯10延迟秒

记忆LED(黄色):记忆指示时灯亮,电源接通时闪烁

报警声(蜂鸣声)

报警:在延迟10秒内,每0.2秒间歇发声

音量:80dB或更高3.3英尺(1米)(可选择无声设置)

反向器输出

From B(N/C)干接触 反映:当传感器仞了时打开

容量:30V/0.25A

周围环境温度值
-10度--60度无凝结
重量、材质、安装
大约150克,ABS树脂,室内安装
附件
钉子4mm*25,2pcs,传感器固定螺丝3mm*6pce
选装
顶棚安装件(BCW-401)
详细资料下载

点击查看大图
GD-18

GD-2J


GD-34

GD-708


GD-710
产品
型号
光谱
响应范围
(nm)
峰值
波长
(nm)
光窗
材料
主要电参数
极限参数
管径
(mm)
管长
(mm)
国外
对应
型号
着火
电压
(MAX)
管压降
(V dc)
工作
电压
(V dc)
平均
工作电流
(mA)
灵敏度
(cps)
环境
噪声
(cps)

击穿
电压
(V dc)
峰值
电流
(
mA)
平均
电流
(mA)
GD-18
190~290
210
U
200
210
260±35
1
1000
0.003
400
10
6
29
28
155UG
GD-2J
260
195
Q
310
350
350
0.3
1000~2000
≤10
575
10
3
15
34
R334
GD-34
190~260
195
U
180
110
270±30
0.3
1000~2000
≤10
420
10
3
15
34
R259
GD-708
185~280
210
U
180
110
260±35
1
1500
≤10
450
10
2
20
30
R1868 P578
GD-710
185~280
210
U
180
120
260±35
1
2000
≤10
450
10
2
9
24
R2868

紫外光敏管、紫外光管   紫外光电管   ZK火焰监测仪、MGZ火焰传感器配套

 自动燃烧控制器   MGZ火焰传感器   ZDJ-1、-2点火器   详细资料下载

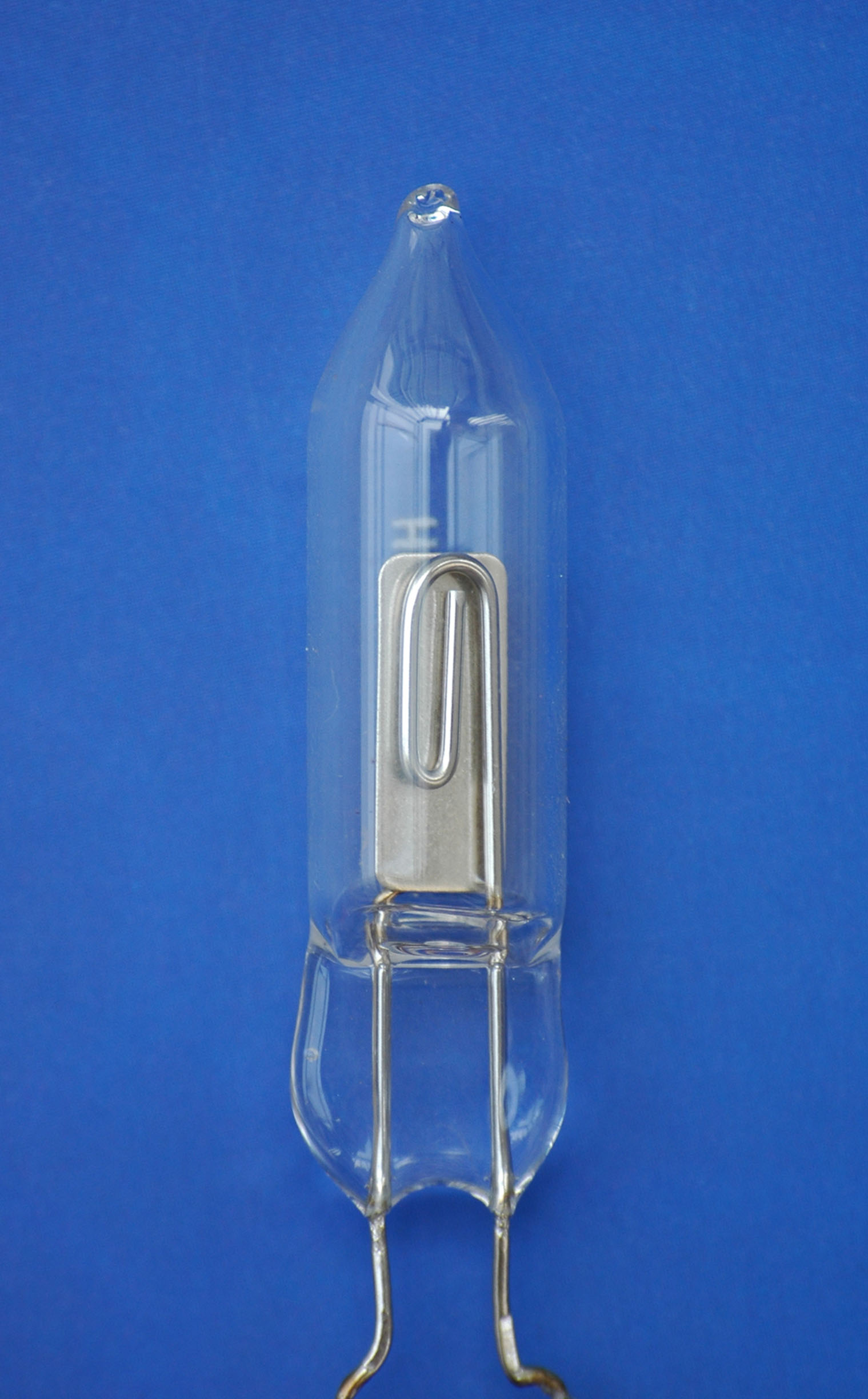

GD-18紫外光敏管
GD-18型紫外光电管系盖革——弥勒冷阴极充气二极管,该管具有工作电压低、光谱响应范围宽、良好的日光盲、较高的灵敏度和快速的响应等特点,因此可作为火焰监控器、报警器中的紫外探测器件。

光电管高度:(H)28±2mm
光电管外径:(D)φ30-2mm
管脚长度:(L) 8mm
重量: 约8g
光谱响应Spectral response range:
190nm~290nm(锥角沿管子轴线正向120°)

详细说明书下载
详细资料下载
详细说明书下载(英文版)


GD-19紫外光敏管
用作紫外探测,自动灭火系统的探头

技术指标
国外对应型号  EDISON
光谱响应Spectral response range:
190~290nm
峰值波长    210nm
着火电压(最大值)550V AC
管压降     500V AC
工作电压    700V AC
工作电流    10mA r.m.s
灵敏度(最小值) 20cps
本底计数(最大值)0.2cps
详细资料下载



GD-29紫外光敏管
GD-29型光电管是一种玻璃结构、冷阴极充气二极管,主要用于紫外火焰探测器、警报器中。

光电管高度 H:34±2 mm
光电管外径 D:φ14.5±0.5 mm
管脚长度 L:30 mm
光谱响应Spectral response range:
160~260 nm

详细说明书下载
详细资料下载
详细说明书下载(英文版)



GD-34紫外光敏管
GD-34型光电管是一种玻璃结构、冷阴极充气二极管,主要用于紫外火焰探测器、警报器中。

光电管高度 H:34±2 mm
光电管外径 D:φ14±0.7mm
管脚长度 L:30 mm
光谱响应Spectral response range: 185~260 nm


详细说明书下载
详细资料下载
详细说明书下载(英文版)

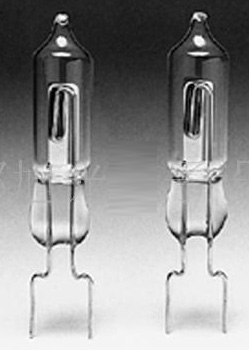

GD-35紫外光敏管
GD-35光电管是一种玻璃结构,冷阴极充气二极管,主要用于紫外火焰探测器、电火花监测和紫外线测量等方面。 该管光谱响应范围185~260nm,具有良好的日光盲性能;尽管尺寸小,然而具有广角的灵敏度(方向性宽),由于使用了金属平板阴极,所以具有较高的灵敏度,能快速的检测出火焰发出的微弱紫外线辐射,也可以检测出一些看不见的放电现象,如高压传输线的辉光放电。 GD-35与日本滨松的R2868性能完全一致,可以互换。

光电管高度 H:36mm(max)
光电管外径 D:φ9±1mm
管脚高度 L:20mm(min)
光谱响应Spectral response range:
185~260nm

详细说明书下载
详细资料下载
详细说明书下载(英文版)







GD708
GD708/708P/708G型光电管是一种冷阴极充气二极管,GD-708/708G为侧窗45°进光方式,GD-708P为顶部进光方式,主要用于紫外火焰探测和监控器中。
光谱响应Spectral response range: 185~280nm
光电管高度 H: 31±2mm
光电管外径 D: φ20-1.5mm
管脚长度 L: 8mm
详细说明书下载详细资料下载
详细说明书下载(英文版)


Z-09紫外光管

Z-09A、Z-09B紫外光源管是一种小型冷阴极辉光放电二极管,该管可用作紫外光源;可以检测火灾报警器中的探头及仪器工作是否正常。


管 型 高度(H) 外径(D) 管脚长L)min 重 量
Z-09A 22±2mm ?7±1mm 20mm 约2g
Z-09A1 20±2mm ?7±0.5mm 30±2mm 约2g
Z-09A2 26±1mm ?7-1mm 20+10mm 约2g
Z-09B 37±2mm ?9±1mm 25mm 约4g

光谱响应Spectral response range:
190nm~290nm

详细说明书下载
详细资料下载
详细说明书下载(英文版)

DB6005
主要用作紫外探测 火焰报警监控及自动灭火系统的高可靠探测
国外对应型号 JAPAN.R2868
光谱响应 190~260nm
峰值波长 210nm
着火电压(最大值) 260VDC
管压降(最大值) 260VDC
工作电压 300~350VDC



GD708
主要用作紫外探测 自动灭火系统的探头
国外对应型号 JAPAN.R1868
光谱响应 190~290nm
峰值波长 210nm
着火电压(最大值) 200VAC
管压降(最大值) 200VAC
工作电压 220±10%VAC
工作温度范围 -25~125℃



GD706
主要用作紫外控测 自动灭火系统的探头
国外对应型号 JAPAN.R2121
光谱响应 190~290nm
峰值波长 210nm
着火电压(最大值) 200VAC
管压降(最大值) 200VAC
工作电压 220±10%VAC
工作温度范围 -25~125℃



ZK火焰监测仪 MGZ型火焰传感器配套详细资料下载
      ZK型火焰监测仪与MGZ型火焰传感器配套,实现火焰信号的检测、放大处理,显
  示火焰状态,输出触点信号。以便对外部设备进行控制。

型号 结构特点 工作电压 监测距离 响应时间 状态显示 输出信号
ZK-1 2路2传感器 220VAC 50Hz±10% 1烛光1m 见火≤1s
见火≤2s
见火绿灯熄火红灯 2路2组转换触点220V1A
ZK-4 1路1传感器 1路1组转换触点220V1A


CK-RS-10自动燃烧控制器详细资料下载
    CK-RS-10自动燃烧控制器适合各种煤气、天然气、柴油、重油等燃烧器的自动控制。本控制器
是在引进国际先进技术,采用可编程序控制器PLC的基础上设计制造的。集多功能、微型化、高技
术、高可靠性于一体,即能独立组成燃烧自控系统,又能与计算机联网,组成集中控制系统。可根
据现场要求,实现一次点火、二次点火、大、小火交替周期燃烧,构成“脉衡式燃烧温度控制系
统”。其节能与环保效果俱佳。

电源电压:AC220V±10%,50H;消耗功率≤50VA.
控制方式:手动--由面板手动开关控制;
本控--由设定开关1-9设定大火工作方式;
系统--设定开关置0为系统控制,外接触点通为大火,断为小火。
