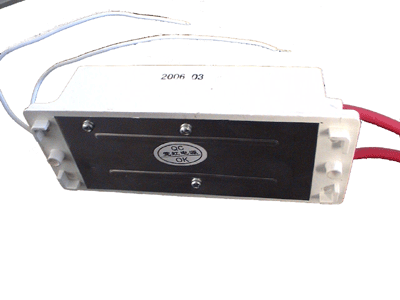

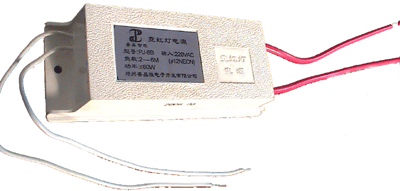

    渐变霓虹灯电子变压器克服了普通霓虹灯电子变压器起辉电压高的缺点,能在较低的电压下正常启动,点亮不闪烁,有效保证了渐变霓虹灯亮暗对比度及色彩变化的效果,最适合用于霓虹灯渐变效果的控制。


一、 使用方法和特点

1、安装及接线方法:产品上的标识“ INPUT 或 220VAC ”为电源输入端,连接220VAC 市交流电网;“ OUTPUT ”为高压输出端,连接霓虹灯管。
2、安装方式:可悬挂或平放于支承物体上。不允许多台堆叠放置,不允许侧面贴近金属件放置,不允许放置于密闭的盒子内。
3、本产品采用全密闭灌封,防水防潮,适用于户外各种场合,允许露天放置。
4、异常状态保护,本电源内置有输出超压保护电路。当霓虹灯电路出现了异常状态,例如灯管损坏;连接线断开;连接线接触不良;接入灯管过长,超过了额定负载长度等。造成输出电压超出正常范围。机内的保护电路立刻动作,高压输出端停止输出高电压避免灾害性事故的发生和扩大。因此,当发现灯管不亮时,应首先关断电源,检查霓虹灯电路是否发生了“异常状态”,排除故障后,再接通电源,即可恢复正常工作。
5、特点:电子式霓虹灯电源分直流输出系列和交流输出系列,见“主要功能指标”表。直流输出系列其特点是灯管亮度高、均匀、安装方便,但对充汞的霓虹灯管有极化现象,可能导致灯管出现变色或变暗,因此直流输出系列电源较适用于充氖气大红管。在使用过程中发现变色或变暗现象时,可将霓虹灯电源的两根高压输出线调换连接灯管,亦能恢复正常发光。交流输出系列对任何灯管不会产生极化现象,因此可适用于充氖气或充汞的霓虹灯管,但亮度及均匀性不及直流输出系列,使用安装工艺要求较高,输出引线要短(不得长于 2 米),绝缘要求较直流输出系列严格。

二、  使用注意事项 :

1、高压电路:霓虹灯电源的输出电压很高,最高超出 1 万伏特,使用时须特别注意安全。输出端的连接线必须使用耐压超过 3 万伏特的高压阻燃绝缘导线;连接要牢靠;每根连接线要套上两层玻璃管;导线之间、导线与金属物之间必须远离开;整个霓虹灯电路不允许靠近易燃易爆物品;安装需由专业人员进行,并定期检查,以确保安全。高压输出电路绝缘不良或接线不牢靠,容易产生电弧打火,除烧毁霓虹灯电源外,还可能导致发生火灾等严重后果,因此必须小心防范!由安装问题而导致的事故不属于我公司的售后服务及责任范围。
2 、低压电路:三相四线供电的霓虹灯广告牌,供电线路的中性线应选用截面积为相线的 2 倍或以上的导线,以保证各相电压的稳定,并防止导线过热。中性线必须连接牢靠,切勿在中性线上安装开关及保险丝,以避免出现中性线断路而造成灾害性事故。电源开关必须使用空气开关,不应使用闸刀开关。要特别注意不要将 380 伏特的线电压错接入霓虹灯电源的输入端,这样会立即烧毁电源,造成严重损失。通电前必须首先检查清楚线路是否正确,输入电压是否正确( 220 伏特),准确无误,方可开启电源开关。

三、  产品保用说明 :

1、在正常使用条件下,产品保用六个月,按出厂日期算起。在保用期内,产品发生故障,经本厂检验属于厂方质量问题,将免费予以更换相同型号产品。

2、下列情况之一者,不在保用范围内;
( 1 )不按说明书要求使用,而损坏产品的情况;
( 2 )用户自行拆动内部零件而损坏产品的情况;
( 3 )产品外形严重损坏或变形的情况;
( 4 )产品上的出厂日期或机身流水号被擦去或经涂改的情况。

3、公司对出厂产品最大责任是更换相同型号及数量之产品。

四、主要功能指标:

4.1 外型尺寸: 141*56*35mm ( 长 * 宽 * 高 )
4.1 单个重量: 0.35kg

项 目

12A

08A

08B

08C

06A

02A

02B

1

额 定

负 载

Φ 12 氖

气 管

2-12 米

2-8 米

4-8 米

4-6 米

1-4 米

0.5-2 米

0.5-2 米

Φ 12 水

银 管

2-14 米

2-10 米

4-10 米

4-8 米

1-6 米

0.5-2 米

0.5-2 米

2

最大功耗(瓦)

130

120

120

120

60

25

25

3

输出端接地功能

允 许

允 许

不允许

不允许

不允许

不允许

不允许

4

超载保护设定值 ( Φ 12 氖气管 )

14 米

10 米

12 米

10 米

6 米

3 米

3 米

5

输出形式

Dc( 直流输出 )

AC( 交流输出 )

6

功率因素

>0.6

>0.9

7

电 源

交流 220V ± 15% 50/60 赫兹

直流 12V

± 10%

8

对霓虹灯管技术要求

排气真空度 :10-1 - 10-4 帕 (Pa)

工作气体充气压力 : 530 — 1066 帕(相当于 4 — 8 毫米汞柱)

充汞量: 2 — 4 克 / 每条灯管

9

异常状态

保护范围

输出超压

10

使用方式

连续或闪动

11

使用环境

※ 温度 -25 ℃— 40℃ 相对湿度0—100%

※ 当环境温度低于 -10℃时,负载管长应缩短30%以上,

变压器负载大红明管比粉的管长度约减 20%

因此,必须匹配好相应负载的霓虹灯电源 。
