人体红外感应开关(86墙壁式)

人体红外感应开关(吸顶式)

二线接驳式(控制阻性负载)

产品简介

基于红外线技术的自动控制产品,当有人进入开关感应范围时,专用传感器探测到人体红外光谱的变化,开关自动接通负载.人不离开且在活动,开关持续导通; 人离开后,开关延时自动关闭负载.人到灯亮,人离灯熄,亲切方便,安全节能.

功能特点:

1.   全自动感应:人到灯亮,人离灯熄。
2.
无触点电子开关:接通负载的瞬间无冲击电压,  延长负载使用寿命
3.
自动测光:应用光敏控制,光线强时自动锁定不感应(也可调节)
4.
随机延时:开关接通后,人不离开感应范围且在活动,负载能持续工作。

适用范围

1.   楼宇建筑:走廊、楼道、地下室、车库等场所的自动照明及抽风等功能
2.
自动照明:洗手间、仓库、车库等场所的自动照明及抽风等用途。
3.
    盗:安装在阳台等位置,起到防范窃贼入侵的作用。
4.
幼儿房间:幼儿从睡梦中醒来有活动时,灯自动打开,消除幼儿的恐惧心理。

主要技术指标:
1.   工作电压:AC180V-250V/(50/60Hz)      2.   负载特性:白炽灯、排气扇
3.
负载功率:25W-200W (MAX)           4.   静态功耗:<0.5W
5.
感应范围:140度锥角,8m以内(2)    6.   环境温度:-20----50
7.
延时时间:16-400秒(可调),也可根据客户需要订做(30分钟以内)
8.
尺寸:86*86*30mm(86型标准墙壁开关尺寸)

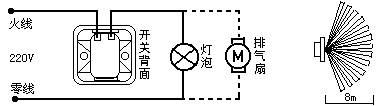

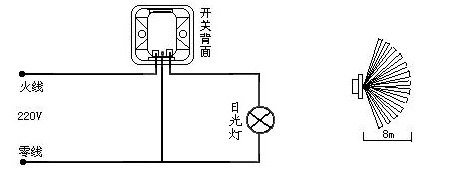

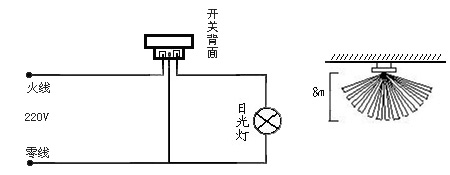

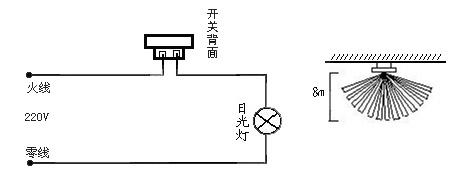

           接线图                               2

注意事项:

    1.        本开关安装位置应距光源0.5米以外,安装时一定要关闭电源,严禁短路和过载。
2.

本开关刚接入电源时,如果环境光线强会自动闪亮几次,后进入正常工作壮态。
3.

本开关突然遇气温和气流变化或电网电压突变偶而有误动作,属正常现象。
4.

在正常使用情况下,一年内有任何质量问题可到原购买处免费更换或维修。



         三线接驳式(控制感性负载)



功能特点:

    基于红外线技术的自动控制产品,当有人进入开关感应范围时,专用传感器探测到人体红外光谱的变化,开关自动接通负载,人不离开感应范围,开关将持续接通;人离开后,开关延时自动关闭负载。人到灯亮,人离灯熄,亲切方便,安全节能。
双极性供电(三线接驳)需要接零线,三个接线端火线、零线、输出(接负载),可接各类负载. 双极性开关不可以直接替换墙壁开关或其他单线安装的开关.


   全自动感应人来开关立即接通,人离开后延时自动关闭.
大功率输出:内部采用继电器控制方式,可接各类大小功率的负载。


   自动测光光线强时不感应(出厂设置),带感光调节(也可调节在任意光线下感应或全天侯感应).
自动随机延时(可连续延时方式)人在感应范围活动,开关始终接通,直到人离开后才自动关闭,(可选不连续延时方式). 延时时间可调16秒-350秒(也可根据客户要求订做,订做范围零点几秒至30分钟).

技术参数:

工作电压AC180V-250V(5060Hz)
负载特性:各类负载(日光灯,报警喇叭等)
负载功率:0.5W-400W
接线方式:双极性供电(三线接驳)
自身功耗0.5W
感应范围140度圆锥角,5-8米以内
延时时间16秒-350秒(可调)
感 光 度5LUX-500LUX(可调)
工作温度:-20℃-+50℃
外观尺寸:吸顶式898937mm,墙壁式868635


应用范围:

走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能,同时可接报警喇叭用于防盗等用

二线接驳式(控制阻性负载)

功能特点:
    基于红外线技术的自动控制产品,当有人进入开关感应范围时,专用传感器探测到人体红外光谱的变化,开关自动接通负载,人不离开感应范围,开关将持续接通;人离开后,开关延时自动关闭负载。人到灯亮,人离灯熄,亲切方便,安全节能。
    单极性设计:同普通墙壁开关(二线接驳),可接各类阻性负载(无需任何配件).
    全自动感应:人来开关立即接通,人离开后延时自动关闭.
无触点电子开关:接通负载的瞬间无大的冲击电流,延长负载使用寿命.
    自动测光:光线强时不感应(出厂设置),带感光调节(也可调节在任意光线下感应或全天侯感应).
    自动随机延时(可连续延时方式):人在感应范围活动,开关始终接通,直到人离开后才自动关闭,(可选不连续延时方式).
延时时间可调:16秒-350秒(也可根据客户要求订做,订做范围零点几秒至30分钟).

技术参数
工作电压:AC180V-250V(50/60Hz)
负载特性:阻性负载(白炽灯、排气扇等)
负载功率:25W-200W
接线方式:单极性供电(二线接驳)
自身功耗:<0.5W
感应范围:140度圆锥角,5-8米以内
延时时间:16秒-350秒(可调)
感 光 度:5LUX-500LUX(可调)
工作温度:-20℃-+50℃
外观尺寸:吸顶式89*89*37mm,墙壁式86*86*35


应用范围
走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能,同时可用于防盗等用途。



         三线接驳式(控制感性负载)



功能特点
    基于红外线技术的自动控制产品,当有人进入开关感应范围时,专用传感器探测到人体红外光谱的变化,开关自动接通负载,人不离开感应范围,开关将持续接通;人离开后,开关延时自动关闭负载。人到灯亮,人离灯熄,亲切方便,安全节能。
    双极性供电(三线接驳):需要接零线,三个接线端:火线、零线、输出(接负载),可接各类负载. 双极性开关不可以直接替换墙壁开关或其他单线安装的开关.
    全自动感应:人来开关立即接通,人离开后延时自动关闭.
    大功率输出:内部采用继电器控制方式,可接各类大小功率的负载。
    自动测光:光线强时不感应(出厂设置),带感光调节(也可调节在任意光线下感应或全天侯感应).
    自动随机延时(可连续延时方式):人在感应范围活动,开关始终接通,直到人离开后才自动关闭,(可选不连续延时方式). 延时时间可调:16秒-350秒(也可根据客户要求订做,订做范围零点几秒至30分钟).

技术参数
工作电压:AC180V-250V(50/60Hz)
负载特性:各类负载(日光灯,报警喇叭等)
负载功率:0.5W-400W
接线方式:双极性供电(三线接驳)
自身功耗:<0.5W
感应范围:140度圆锥角,5-8米以内
延时时间:16秒-350秒(可调)
感 光 度:5LUX-500LUX(可调)
工作温度:-20℃-+50℃
外观尺寸:吸顶式89*89*37mm,墙壁式86*86*35


应用范围
走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能,同时可接报警喇叭用于防盗等用途。





人体感应产品(PIR)->返回顶部

SST- 718A   SST- 718B   SST-728   SST- 738


SST- 748   SST-758   SST-708   SST-788

主动式红外线感应产品(IR)->返回顶部

        SST-IR-DC-C

SST-718A
技术指标
产品型号.
SST-718A
功能描述
人体红外感应模块,高电平输出,宽电压
工作电压
5V-24VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5mA
负载能力
驱动三极管,单片机端口
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
无(可订做带光敏)
延时范围
15秒(可订做不同延时)
感应方式
被动式
感应角度
180度圆锥角
感应距离
7~10 M
尺 寸
33 * 28mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.亮度测光:无.(可根据客户要求加光敏)
4.随机延迟:16秒. (可根据客户要求订做,订做范围2秒至120分钟)
5.温度补偿:SUNSTAR特有温度补偿芯片,减少感应距离受温度的影响。
6.触发方式:可连续触发,不可连续触发.(可跳线选择)
SST-718B
技术指标
产品型号.
SST-718B
功能描述
人体红外感应模块,高电平输出,宽电压
工作电压
5V-24VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5mA
负载能力
驱动三极管,单片机端口
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
无(可订做带光敏)
延时范围
15秒(可订做不同延时)
感应方式
被动式
感应角度
110度圆锥角
感应距离
4~5 M
尺 寸
33 * 28mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.亮度测光:无.(可根据客户要求加光敏)
4.随机延迟:16秒. (可根据客户要求订做,订做范围2秒至120分钟)
5.温度补偿:SUNSTAR特有温度补偿芯片,减少感应距离受温度的影响。
6.触发方式:可连续触发,不可连续触发.(可跳线选择)
SST-728
技术指标
产品型号.
SST-728
功能描述
人体红外感应模块,高电平输出,
工作电压
5V / 12VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5A
负载能力
驱动任何负责
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
无(可订做带光敏)
延时范围
15秒(可订做不同延时)
感应方式
被动式
感应角度
120度圆锥角
感应距离
4~5 M
尺 寸
76 * 15mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.亮度测光:无.(可根据客户要求加光敏)
4.随机延迟:16秒. (可根据客户要求订做,订做范围2秒至120分钟)
5.温度补偿:SUNSTAR特有温度补偿芯片,减少感应距离受温度的影响。
6.触发方式:可连续触发,不可连续触发.(可跳线选择)
7.红外探头与主板分离,方便特殊要求的安装
SST-738
技术指标
产品型号.
SST-738
功能描述
继电器控制负载,可安装在很多灯座内
工作电压
AC 110V~250V (50~60Hz)
工作温度.
-20 °C ~ +50 °C
静态功耗
< 0.06W
负载功率
300W
负载能力
各类灯具,各类电器
接线方式
输入220VAC,输出220VAC
输出模式
感应输出
光控范围
延时范围
16S ± 20%
感应方式
被动式
感应角度
110度圆锥角
感应距离
4~5 M
尺 寸
90 * 42 * 19.5mm
应用范围
1.人来开灯,人离开后延时自动关灯,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
4.随机延迟:它打开后在延迟周期内,如果没有人的活动存在,具有延时工作一定时间,自由调节延时的时间.
4.温度补偿:SUNSTAR特有温度补偿芯片,减少感应距离受温度的影响。


SST-748
技术指标
产品型号.
SST-748
功能描述
继电器控制负载,可安装在很多灯座内
工作电压
AC 110V~250V (50~60Hz)
工作温度.
-20 °C ~ +50 °C
静态功耗
< 0.06W
负载功率
300W
负载能力
各类灯具,各类电器
接线方式
输入220VAC,输出220VAC
输出模式
感应输出
光控范围
延时范围
16S ± 20%
感应方式
被动式
感应角度
110度圆锥角
感应距离
4~5 M
尺 寸
110 * 14mm
应用范围
1.人来开灯,人离开后延时自动关灯,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.随机延迟:它打开后在延迟周期内,如果没有人的活动存在,具有延时工作一定时间,自由调节延时的时间.
SST-758
技术指标
产品型号.
SST-758
功能描述
人体红外感应模块,高电平输出
工作电压
5V-24VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5A
负载能力
驱动任何负责
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
无(可订做带光敏)
延时范围
15秒(延时可调)
感应方式
被动式
感应角度
140度圆锥角
感应距离
3 ~ 5 M
尺 寸
45 * 30mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.亮度测光:无.(可根据客户要求加光敏)
4.随机延迟:16秒. (延时可调)
5.温度补偿:SUNSTAR特有温度补偿芯片,减少感应距离受温度的影响。
6.触发方式:可连续触发,不可连续触发.(可跳线选择)
7.红外探头与主板分离,方便特殊要求的安装


SST-708
技术指标
产品型号.
SST-708
功能描述
人体红外感应模块,高电平输出,宽电压
工作电压
1V-8VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5mA(DC3.3V)
负载能力
驱动三极管,单片机端口
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
延时范围
15秒(可订做不同延时)
感应方式
被动式
感应角度
180度圆锥角
感应距离
7~10 M
尺 寸
28 * 28mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.亮度测光:无.(可根据客户要求加光敏)
4.随机延迟:16秒. (可根据客户要求订做,订做范围2秒至120分钟)
5.温度补偿:SUNSTAR特有温度补偿芯片,减少感应距离受温度的影响。
6.触发方式:可连续触发,不可连续触发.(可跳线选择)
SST-788
技术指标
产品型号.
SST-788
功能描述
人体红外感应模块,高电平输出,宽电压
工作电压
5V-24VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5mA
负载能力
驱动三极管,单片机端口
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
无(可订做带光敏)
延时范围
15秒(延时可调)
感应方式
被动式
感应角度
140度圆锥角
感应距离
3~5 M
尺 寸
32 * 42mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用于走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能.。
3.亮度测光:无.(可根据客户要求加光敏)
4.随机延迟:16秒. (可根据客户要求订做,订做范围2秒至120分钟)
5.温度补偿:SUNSTAR特有温度补偿芯片,减少感应距离受温度的影响。
6.触发方式:可连续触发,不可连续触发.(可跳线选择)
SST-5001
技术指标 小电流输出(无继电器控制)A型 大电流输出(有继电器控制)B型

产品型号.
SST-5001
功能描述
感应模块,高电平输出,宽电压
工作电压
5V-24VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5mA
负载能力
驱动三极管,单片机端口
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
延时范围
感应方式
主动式
感应角度
45度圆锥角
感应距离
10~150C M
尺 寸
29 * 25mm

低成本全自动红外感应
(感应灯箱、水龙头、小便斗、冲便器、 淋浴头等)
一体化控制电路板——SST-5001


  • 超小体积:29mm×25mm×17mm(长×宽×高),适合各种配套。
  • 低功耗:平均电流小于40μА,水龙头小于20μА,4节电池供电可达2~3年。
  • 自动感应距离设定:可据应用环境自动设定感应距离(也可手动设定),且距离稳定可靠,抗杂光能力强。
  • 成本低、功能强:一板多用, ,适用灯箱感应,同时具有水龙头、小便斗、冲便器、淋浴头功能。集红外发射、接收、智能自动出水控制、手动冲水、脉冲电磁水阀驱动、稳定可靠。
  • 密封壳、隔光罩及防水插配套:便于电路密封安装,真正一体化。
  • 软件、根据客户不同用途,我们只要写入不同的程序就能实现第四项的种功能,适用不同场合不同功能不同用途。我们都能。

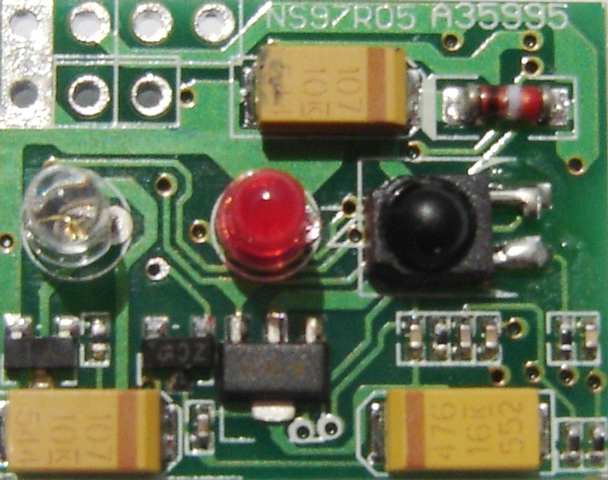

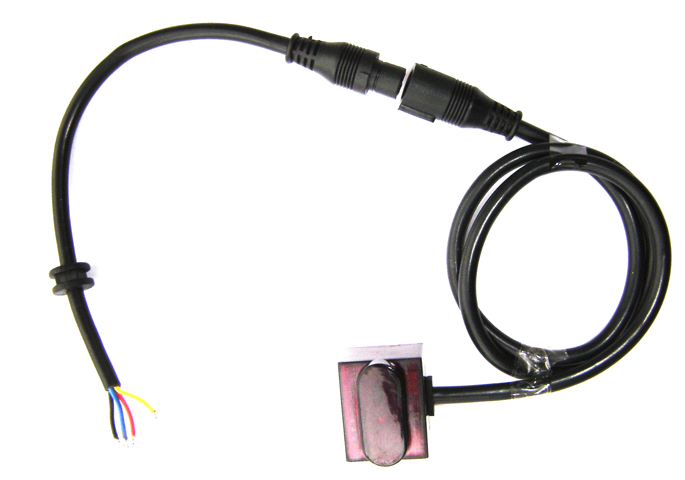

一体化红外感应洁具线路板(29mm×25mm)

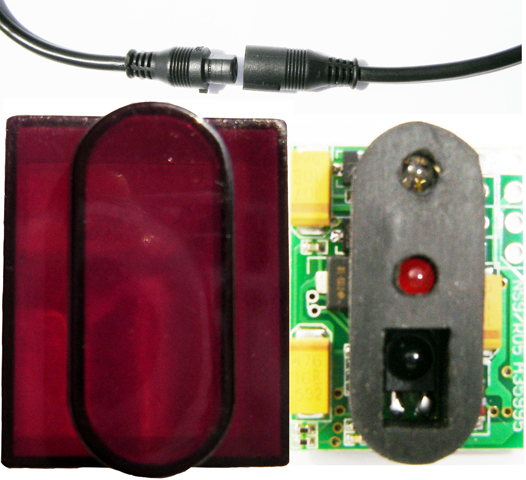

密封壳、隔光罩及防水插

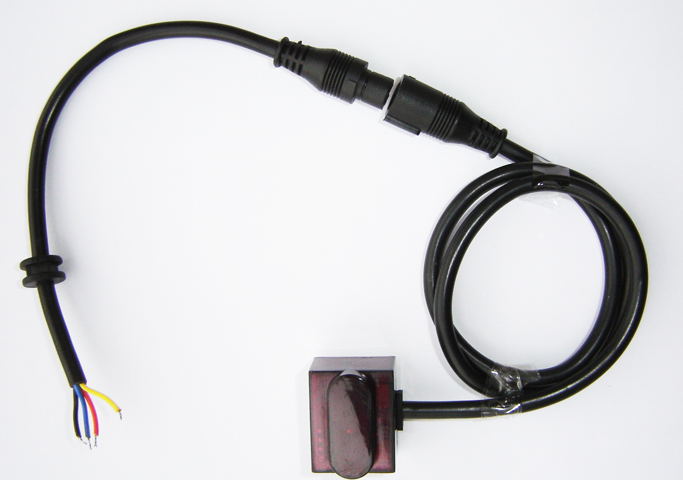

红外感应洁具控制模块

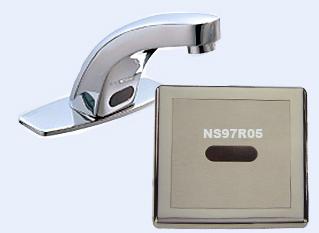

应用产品

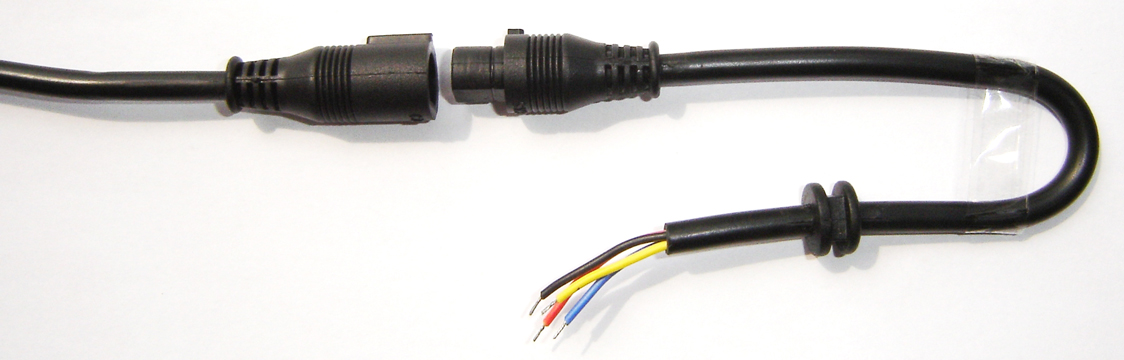

二~四芯防水连接插配套:
  • 专业提供:
  • 一体化红外感应洁具线路板、发射与接收隔光罩、密封壳、脉冲电磁阀。
  • 二~四芯防水连接插配套。
  • 据客户要求功能定制生产。
  • 专业承接红外感应洁具产品及其它单片机应用产品的设计、开发。


SST-5002
技术指标 小电流输出(无继电器控制)A型 大电流输出(有继电器控制)B型

产品型号.
SST-5002
功能描述
感应模块,高电平输出,宽电压
工作电压
5V-24VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5mA
负载能力
驱动三极管,单片机端口
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
延时范围
感应方式
主动式
感应角度
45度圆锥角
感应距离
10~150C M
尺 寸
15 * 35mm

低成本全自动红外感应
(感应灯箱、水龙头、小便斗、冲便器、 淋浴头等)
一体化控制电路板——SST-5002


  • 超小体积:35mm×25mm×15mm(长×宽×高),适合各种配套。
  • 低功耗:平均电流小于40μА,水龙头小于20μА,4节电池供电可达2~3年。
  • 自动感应距离设定:可据应用环境自动设定感应距离(也可手动设定),且距离稳定可靠,抗杂光能力强。
  • 成本低、功能强:一特板多用,适用灯箱感应,同时具有水龙头、小便斗、冲便器、淋浴头功能。集红外发射、接收、智能自动出水控制、手动冲水、脉冲电磁水阀驱动、稳定可靠。
  • 密封壳、隔光罩及防水插配套:便于电路密封安装,真正一体化。
  • 软件、根据客户不同用途,我们只要写入不同的程序就能实现第四项的种功能,适用不同场合不同功能不同用途。我们都能。

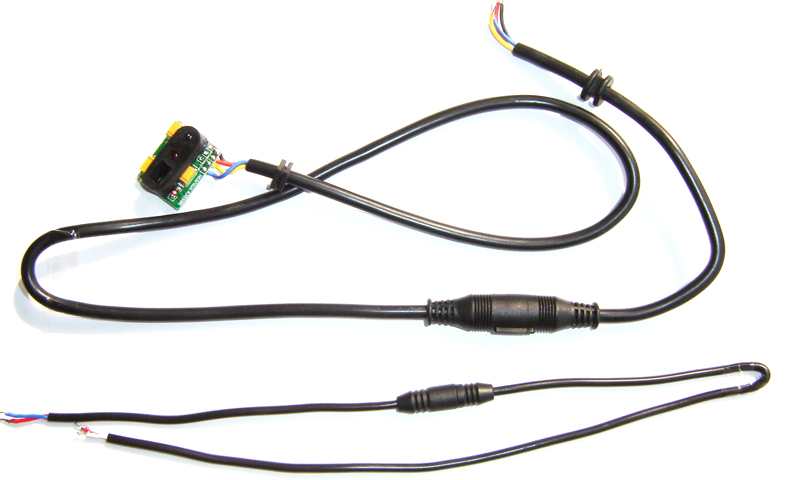

一体化红外感应洁具线路板(29mm×25mm)
密封壳、隔光罩及防水插
红外感应洁具控制模块
应用产品

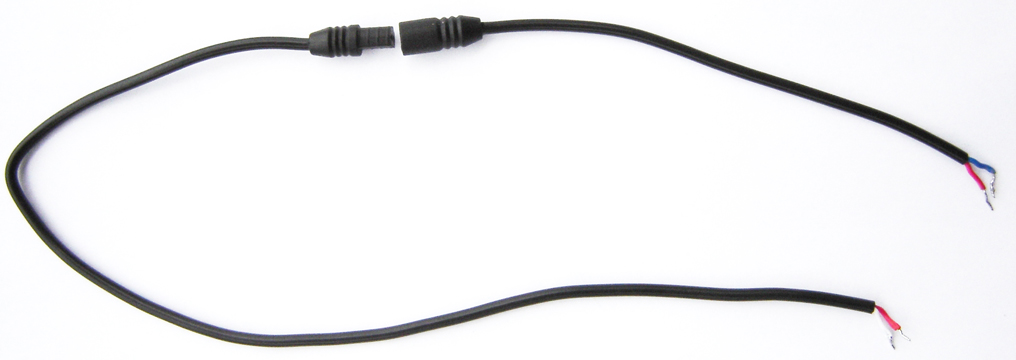

二~四芯防水连接插配套:
  • 专业提供:
  • 一体化红外感应洁具线路板、发射与接收隔光罩、密封壳、脉冲电磁阀。
  • 二~四芯防水连接插配套。
  • 据客户要求功能定制生产。
  • 专业承接红外感应洁具产品及其它单片机应用产品的设计、开发。


SST-IR-DC-C-1
技术指标
名称: 红外感应模块

产品型号.
SST-IR-DC-C-1
功能描述
主动红外感应模块,高电平输出,宽电压
工作电压
5V-24VDC
工作温度.
-20 °C ~ +50 °C
静态电流
< 3uA
输出电流
5mA
负载能力
驱动三极管,单片机端口
接线方式
红色正极,黑色负极,黄色输出
输出模式
感应输出
光控范围
延时范围
感应方式
主动式
感应角度
45度圆锥角
感应距离
5~200C M
尺 寸
55 * 26mm
应用范围
1.人来输出,人离开后延时自动关闭,
2. 适用自动感应垃圾筒,自动感应擦鞋机,自动感应水龙头,感应智能广告牌广告机,烘手机,感应灯箱,LED灯条感应开关,橱柜衣柜灯自动感应等智能感应产品功能.。
3.需要更加祥细说明请下载说明书
4.随机延迟:1秒. (可根据客户要求订做,订做)
5.需要更加祥细的安装说明,请下载安装说明.



欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器世界仪器仪表专家网:HTTP//WWW.SENSOR-IC.COM/

智能工控安防消防网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83387030  83387016

传真:0755-83376182  83376182   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com    MSN: SUNS8888@hotmail.com    QQ: 195847376
    技术支持: 0755-83394033 13501568376

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL4006579498  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25 TEL4006571586  56703037  13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

TEL4006572198  13072977981  FAX:029-88789382
