  SSP2501B直流电机驱动芯片




概述

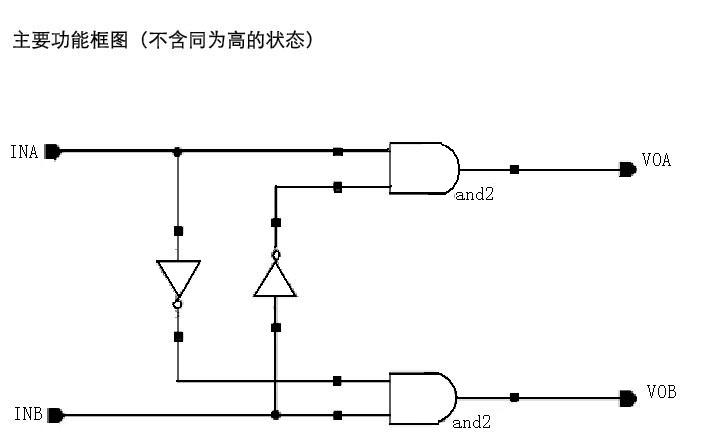

SSP2501B为集控制与电机驱动于一体的两功能推挽功率放大驱动器,将分立电路集成在单片IC之中,使外围器件成本降低,整机可靠性提高。
该电路的两个输入端与TTL/CMOS电平兼容,具有良好的抗干扰性,两个输出端可直接驱动直流电机的正反转运动,具有较大的电流驱动能力,每通道可通过550mA的持续电流,峰值电流可达到1.50A;同时具有较低的输出饱和压降,内设抗浪涌保护电路适用于感性负载,使之在驱动继电器、直流电机、步进电机或开关功率管时安全可靠;因此被广泛应用于玩具汽车、电子门锁、感应洁具等行业产品的电机驱动、步进电机驱动和开关功率管等电路上。

特点

※低静态电流
※宽的电源电压范围:39V
※集控制与驱动于一体

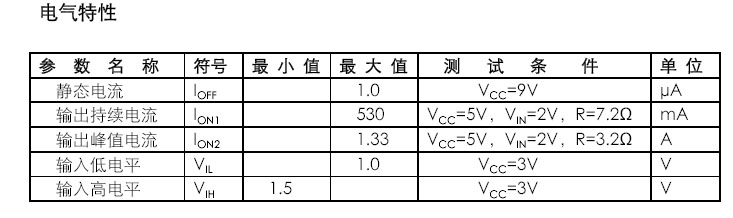

※峰值电流1.50A,持续工作电流550mA
※内置反相续流二极管,适于感性负载
※与标准TTL/CMOS 输出电平兼容,方便接口

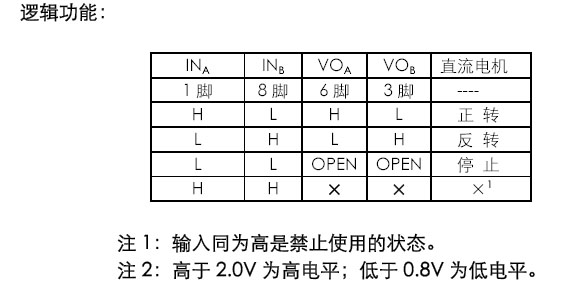

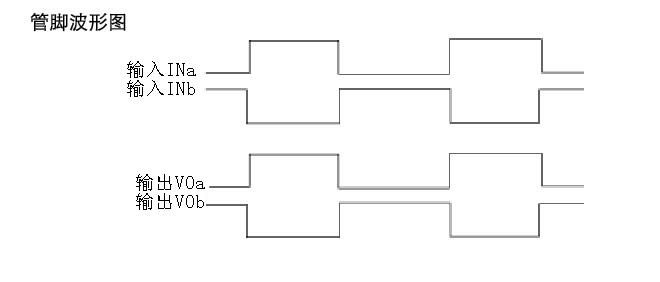

※当输入同为低时,马达停止,电路处于低功耗待机状态

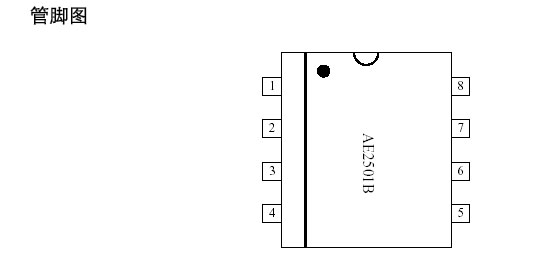

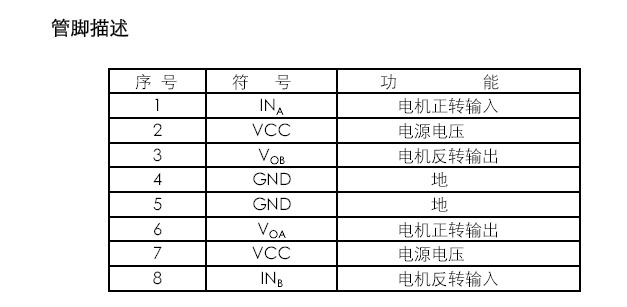

※封装形式为SOP-8DIP-8
※产品外型尺寸:SOP-8尺寸为:5*6*1.6 mm
                DIP-8
尺寸为:
9.4*8.2*3.3 mm

1:当电源电压大于3V,输入电压大于1.5V,在1 腿和8 腿前需加电阻,以
限制输入电流(小于200uA)。
R1,2MIN
5.8×(Vi n1.5)
R1,2MAX
17.2×(Vi n1.5
单位为KΩ。例VCC = Vi n5V 时,R20K60K
2:当电源电压为9V,输入电压大于1.5V,在1 腿和8 腿前需加电阻,以限
制输入电流(小于200uA)。
R1,2MIN=22.5Vi n
40
R1,2MAX
26.25Vi n40
单位为KΩ。例VCCVi n = 9V时,R160K200K

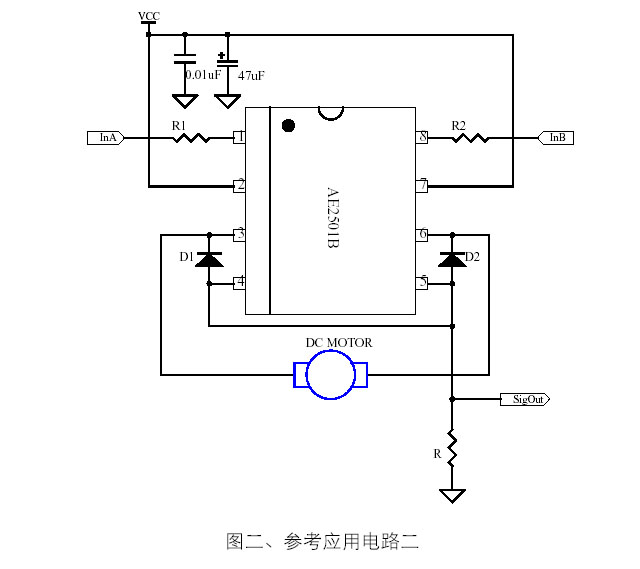

3:图二中采样电阻R 的阻值和功率应以满足实际应用为准。
R
的阻值不宜大。
4:图二中的D1,D2 是在内置的续流管不能满足要求时,参考使用的。

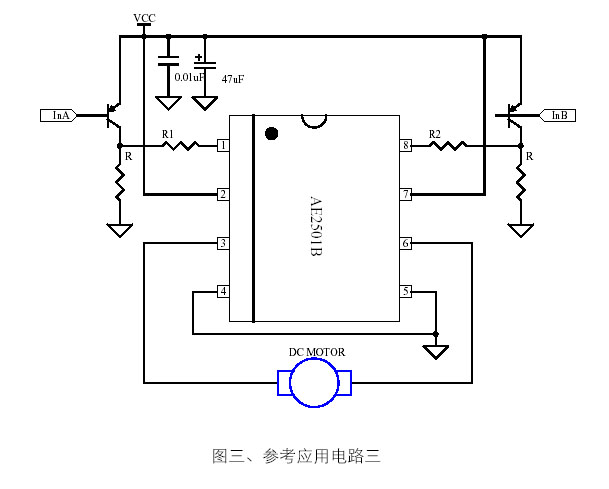

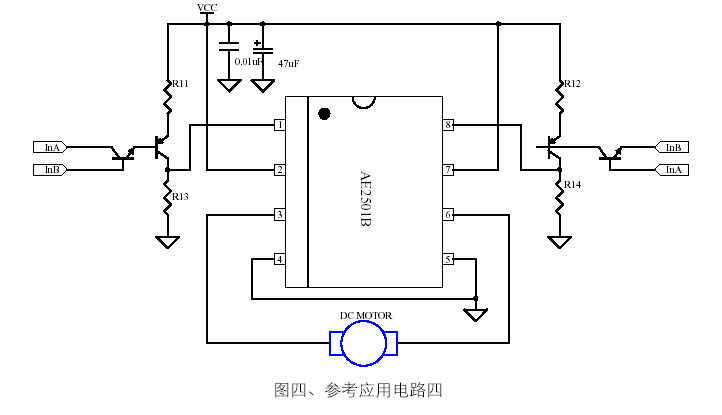

5:图三实现了逻辑的反相,即禁止输入INAINB同低。其中的R 值以满足
实际应用为准。若上电时INAINB定为同高,则R 可不用
