微型无线发射/接收模块

	◆发射频率：315M 300M 433M ◆工作电压：3-12V ◆发射电流：2-10mA ◆发射功率：10mW ◆频率稳定度：10-5 (声表稳频) ◆工作温度：-40℃-+60℃ ◆体积：8×32×6mm（高×宽×厚)
发射模块 F05A

	◆发射频率：315M 433M ◆工作电压：3-12V ◆发射电流：2-10mA ◆发射功率：10mW ◆频率稳定度：10-5 (声表稳频) ◆工作温度：-40℃-+60℃ ◆体积：10×20×6mm
^发射模块 F05B

	◆发射频率：315M 433M ◆工作电压：3-12V ◆发射电流：2-10mA ◆发射功率：10mW ◆频率稳定度：10^-5(声表稳频) ◆工作温度：-40℃-+60℃ ◆体积：8×18×5mm
发射模块 F05C

	◆发射频率：433M ◆工作电压：3-12V ◆发射电流：0.5-10mA ◆发射功率：5mW ◆频率稳定度：10^-3(LC振荡) ◆工作温度：-40℃-+60℃ ◆体积：8×10×5mm
发射模块 F04E

	◆发射频率：315M ◆工作电压：3-12V ◆发射电流：0.5-10mA ◆发射功率：5mW ◆频率稳定度：10^-3(LC振荡) ◆工作温度：-40℃-+60℃ ◆体积：8×10×5mm
发射模块 F04B

	◆发射频率：315M ◆工作电压：3-12V ◆发射电流：2-10mA ◆发射功率：5mW ◆频率稳定度：10^-3(LC振荡) ◆工作温度：-40℃-+60℃ ◆体积：8×10×6mm
发射模块 F04C

	◆接收频率：315M (晶体稳频) ◆工作电压：5V <4.75-5.5> ◆工作电流：6.2mA ◆接收灵敏度：-90db ◆解调滤波器带宽：5K ◆输出数据电平：TTL电平 ◆工作温度：-40℃-+60℃ ◆体积：10×26×6mm （高×宽×厚)
接收模块 J05B (超外差)

	◆接收频率：315M 433M ◆工作电压：5V <2.6-5V> ◆工作电流：2.5-4.5mA ◆接收灵敏度：-102db ◆解调滤波器带宽：5K ◆输出数据电平：TTL电平 ◆工作温度：-40℃-+60℃ ◆体积：11×43×6mm
接收模块 J05C (超外差)

	◆接收频率：315M 433M ◆工作电压：5V <3-5V> ◆工作电流：2.5-4.5mA ◆接收灵敏度：-90db ◆解调滤波器带宽：5K ◆输出数据电平：TTL电平 ◆工作温度：-40℃-+60℃ ◆体积：11×29×6mm
接收模块 3310A (超外差)

	◆接收频率：315M 433M ◆接收方式：ASK/PLL (晶体稳频) ◆工作电压：5V (4.75-5.25V) ◆工作电流：2.4mA ◆接收灵敏度：-102db ◆解调滤波器带宽：5K ◆输出数据电平：TTL电平(无噪声) ◆工作温度：-40℃-+60℃ ◆体积：101×43×6mm
接收模块 3400 (超外差)

	◆接收频率：315M 433M ◆工作电压：3V ◆工作电流：0.2mA ◆接收灵敏度：-90db ◆解调滤波器带宽：10K ◆输出数据电平：TTL电平 ◆工作温度：-40℃-+60℃ ◆体积：10×26×6mm
接收模块 J04E (超再生)

	◆接收频率：315M ◆工作电压：3V ◆工作电流：0.2mA ◆接收灵敏度：-90db ◆解调滤波器带宽：10K ◆工作温度：-40℃-+60℃ ◆体积：10×26×6mm
接收模块 J04S (超再生)

	◆接收频率：315M ◆工作电压：3V ◆工作电流：0.3mA ◆接收灵敏度：-85db ◆解调滤波器带宽：10K ◆工作温度：-40℃-+60℃ ◆体积：8×20×6mm
接收模块 J04C (超再生)

	◆工作电压：2.6-12V ◆工作电流：50uA(3V) ◆输出状态：振动时输出高电平 ◆工作温度：-40℃-+60℃ ◆特点：小体积安装方便无方向 ◆体积：Φ20mm
Z02 (振动模块)

说明： ◆ 以上收发模块频率为315M及433M，收发频率一致，即可互相配套。 ◆ F04系列为 LC 振荡器。 ◆ F05A F05B F05C 采用声表谐振器稳频,F05c适合与单片机配套。 ◆ J05B 3400 为超外差晶体稳频，J05B有噪声输出,3400无噪声输出。 ◆ J05C 3310A 为超外差(LC本振)输出有噪声。 ◆ J04E 为低功耗可长期处于守机状态,输出数据信号可直接至解码器。 ◆ J04S J04C 输出的信号需外加放大整形电路才能至解码器解码。

2.超再生发射模块

　3．超再生接收模块


4．射频发射模块 /射频接收模块
*射频发射模块 F05A F05B F05C* (声表稳频)



性能说明
FO5系列采用声表谐振器稳频，SMT树脂封装，频率一致性较好，免调试，特别适合多发一收无线遥控及数据传输系统。而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。F05具有较宽的工作电压范围及低功耗特性，当发射电压为3V时，发射电流约2mA，发射功率较小，12V为最佳工作电压，具有较好的发射效果，发射电流约5-8mA，大于l2V直流功耗增大，有效发射功率不再明显提高。FO5系列采用AM方式调制以降低功耗，数据信号停止，发射电流降为零，数据信号与FO5用电阻而不能用电容耦合，否则FO5将不能正常工作。数据电平应接近F05的实际工作电压以获得较高的调制效果，FO5对过宽的调制信号易引起调制效率下降，收发距离变近。当高电平脉冲宽度在0.08-1ms时发射效果较好，大于1ms后效率开始下降；当低电平区大于10ms，接收到的数据第一位极易被干扰（即零电平干扰）而引起不解码。如采用CPU编译码可在数据识别位前加一些乱码以抑制零电平干扰，若是通用编解码器，可调整振荡电阻使每组码中间的低电平区小于10ms。FO5输入端平时应处于低电平状态，输入的数据信号应是正逻辑电平，幅度最高不应超过FO5的工作电压。 F05 天线长度可从0-250mm选用，也可无天线发射，但发射效率下降。 F05C 为改进型,体积更小,內含隔离调制电路消除输入信号对射频电路的影响,信号直接耦合,性能更加稳定。 FO5 应垂直安装在印板边部，应离开周围器件5mm以上，以免受分布参数影晌而停振。FO5发射距离与调制信号頻率幅度，发射电压及电池容量，发射天线，接收机灵敏度及收发环境有关。FO5用PT2262编码器加240mm小拉杆天线在开阔区最大发射距离约250米，在障碍区相对要近，由于折射反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。如需更远的可靠距离，可在FO5的输出端增加一级射频功率放大器。

应用电路

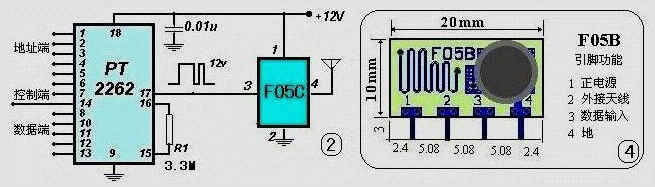

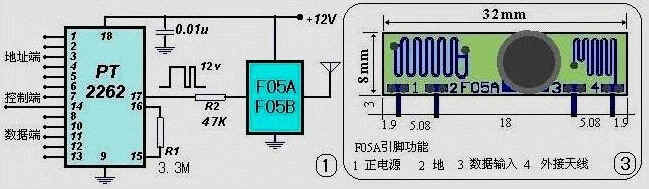

图1图2为F05典型应用电路，编码器采用PT2262，振荡电阻取3.3M效果较好，17脚无信号输出时，FO5不工作.发射电流为零;当14脚为低电平时，17脚输出已设定的编码脉冲对FO5进行调制发射，通过测试F05工作电流可大致判断F05是否处于正常发射状态,空码时加天线时发射电流约6mA左右，调整R2可调整发射电流，R2取值小可提高发射距离，但易引起过调制甚至停振。配套接收电路详见J05及J04性能资料

_{射频发射模块 F04E F04B

F04C}

性能及应用说明

   F04B F04E F04C采用SMT工艺.树脂封装.特小体积.极低功耗.特别适合特小产品短距离使用。
    F04C工作电压3-12V,发射电流3-10mA.发射频率：315M，频率稳定度：10^-4,发射功率：10mW，工作温度范围-40-+60度，F04C顶部条形电感可调整发射频率具有约10M可调范围，出厂时调在315M有2M误差，使用时应调准收发频点获得最佳收发距离。F04C应用电路参照F04B及F05的应用电路。
    F04B F04E性能基本相同，工作电压3-12V,发射电流0.2-10mA,发射功率：5mW,工作温度范围-40-+60,发射频率：F04B 315M，F04E 433M,频率稳定度：10^-3, F04E顶部的镀金条为振荡电感兼发射天线.出厂时频点调在433M±5M误差.调整此电感高度可调整发射频率.但调整不当易引起更大偏移甚至停振,使用时宜调整接收频率对准收发频点即可。F04B左边的线圈为LC振荡电感.调整此线圈间距可调整发射频率，由于此线圈的可变性出厂时频点调在310-320M之间某一频点上并具有10M可调范围而不停振,使用时需调整发射频率对准接收频点才能获得最佳收发距离。
     F04B F04E 的电源馈线及输入端易引入分布参数使频率发生偏移,在应用时应将注意印板布局,将F04B F04E定位后再调整收发频率,R1应靠近F04B F04E输入端，以免频率偏出可调范围。
    F04系列输入端在无信号时应处于零电平状态,输入信号幅度不应高出F04工作电压,输入信号频率应在0.5-10K合适,低于0.5K发射效果下降而高于10K接收解调效果下降,收发距离变近。F04B F04E输入端内置限流电阻,将输入端并接到正电源.从正电源测出电流约在3V 5mA左右.12V约20mA左右即正常，在使用时应在输入端串一支电阻调整发射电流,以免过调制。

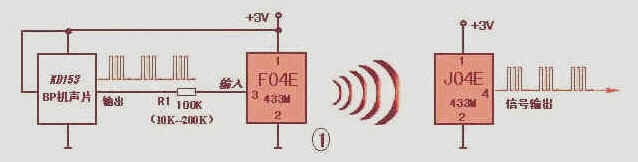

    图1为一则 F04E应用电路及配套接收电路,工作电压3V，调制信号采用BP机声片，输出为1秒3次频率约1KHZ的音频脉冲信号,利用间断脉冲调制使发射处于极低功耗状态便于长期连续工作。BP机声片详见各生产厂商提供的外型尺寸及引脚功能，应选用在无信号时输出端应为零电平。由于发射处于间断发射状态，当R1为200K时发射电流最大约0.8mA.平均只有约0.3mA功耗.发射半径约10米左右。配套接收电路采用无外围433MJ04H，J04H无信号时输出端处于零电平状态,当收到信号后输出3V高电平间断脉冲,将这个信号转换为直流电平控制信号，可用于开发各种遗失报警器及各种遥控玩具。

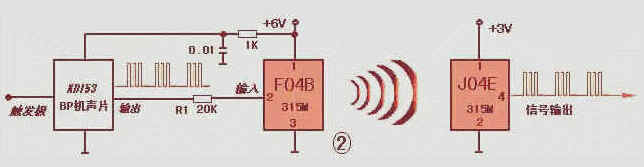

    图2为一则 F04B应用电路及配套接收电路,工作电压6V，发射距离约50米，KD153触发极平时被内部低电平控制,无信号输出，F04B处于待机状态,触发极一旦被高电平脉冲触发，便输出一串脉冲去调制F04B发射,约几秒后关闭等待下次触发。调整R1可调整发射电流,因间歇发射可适当增大发射电流提高发射距离。配套接收电路用315MJ04E，平时处于低功耗零电平输出状态，守机电流只有0.2mA,需说明J04E输出为高电平脉冲信号，不是直流电平不能用三用表测试，调试时可用一支发光管（串一支3K限流电阻）监测J04E输出状态，也可直接用压电式蜂鸣器监听J04E输出状态。本电路适合开发各种低成本遥控报警器及各种遥控电路。

射频接收模块 J05B (超外差晶体稳频)

主要性能参数

工作电压：5V<4.75-5.5> 工作电流：6.2mA 接收频率：315M 接收灵敏度：-90db
解调滤波器带宽：5K(最大值) 输出数据电平：0-5V 工作温度：-40℃-+80℃

性能说明

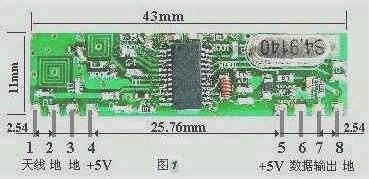

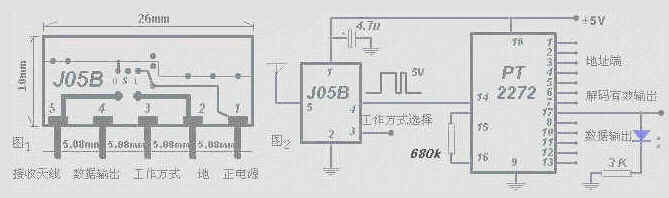

    J05系列采用超外差,二次变频结构,所有的射频接收,混频,滤波,数据解调,放大整形全部在芯片内完成，接收功能高度集成化,免去令人头痛的射频频率调试及超再生接收电路的不稳定性,具有体积小.可靠性高.频率稳定.接收频率免调试.安装使用极为方便。引脚功能见图1。
    J05具有二种工作方式选择,以适合解调不同的数据速率, 第3脚悬空<内部已上拉为高电平>射频接收带宽较宽,可适应发射频率精度误差较大的声表谐振器稳频的发射机及－般的 LC发射机。第3脚接地,射频接收带宽较窄,解调滤波器带宽较大,但要求配套的发射机必须具有较高的频率精度及稳定度,发射频率必须由晶体或精度较高的声表谐振器稳频。多次试验结果：发射 PT2262振荡电阻用1.2M,第3脚悬空接收效果较好,同时对配套发射频点精度放宽可降低发射成本,抗干扰性也好,推荐使用。若是用于单片机数据传输,1200-2400波特合适,否则J05B无信号输出或接收距离很近。
    J05B具有与标准解码器及单片机的+5V逻辑电平接口。J05B在无信号状态下输出为-片随机噪声, 虽然在接收到数据信号时噪声被抑制,但在信号较弱（远距）时这种随机噪声极易影响到数据的起止位而导致数据错误而不解码。解决的办法是连发几次或在起止位前加一些乱码以抑制零电平状态干扰, 若是标准编解码器可调整振荡电阻使每组码中间的零电平区干扰最小,同时应兼顾J05B解调滤波器带宽及发射效率,因为太低的调制频率会使发射效率下降而影响收发距离。
    J05天线－般取1/4λ即可,如在天线端口加LC谐振回路可抑制射频干扰,提高接收灵敏度。

应用电路

图2为J05B一则典型应用电路,配套发射电路详见F05A F05B。解码器PT2272振荡电阻取680K,编码器应为3.3M，17脚为解码有效指示端.,解码时输出直流高电平,可驱动－支LED发光指示。8，10-13脚为5路数据输出,与 PT2262对应。如采用VD5026,5027编解码器,振荡电阻应都取200K,同时发射电压应改为6V。如采用单片机,同时应注意印板及地线布局,否则单片机晶体会干扰J05使接收到的数据错误。
　　J05B对电源纹波及电压范围要求较严,不宜使用开关电源,可采用7805三端稳压器,J05B若有随机噪声输出而无信号,应首先检查发射电路，如是传输单片机数据则应调整单片机数据速率,若收发距离很近，用示波器观察J05B输出的数据是否被干扰(即零电平干扰点)噪声干扰可以被信号抑制,但不合理的地线及部件引入的干扰很难被抑制，应逐步断开后级电路找到干扰源，发射电路调试详见F05A F05B。

射频接收模块 J05C (超外差LC本振)

  主要性能参数
工作电压：2-6V (典型5V)
工作电流：4.5mA (5V时)     2.5mA(3V时)
接收频率：315.0M±200K     433.92M±200K
接收灵敏度：-105dBm(1.5uV)
最大数据速率：4.8Kbps
输出数据电平：VDD-0.3V
工作温度：-40℃-+70℃
电路结构：超外差免调试

性能说明

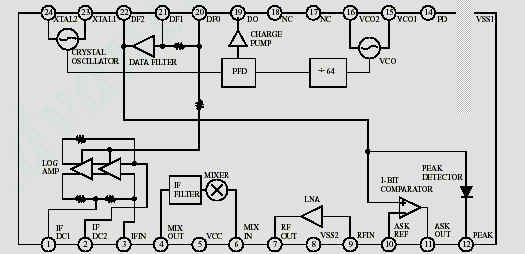

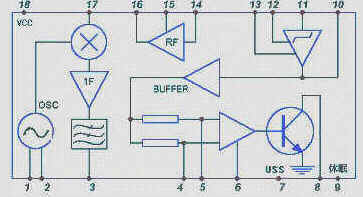

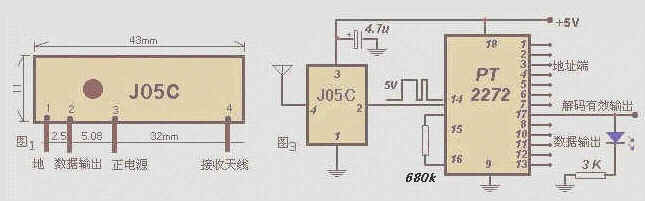

J05C采用超外差电路结构IC芯片，温度补偿电路，具有较高的接收灵敏度及稳定性，芯片内含低噪声射频放大器,混频器，本地振荡器，中频放大器，滤波器及限幅比较器，输出为数据电平信号，可直接至标准解码器或CPU解码，适合与ASK方式的发射器配套，用于各种遥控报警器及单片机短距离数据传输。J05C引脚功能见图1，内部结构见图2，应用电路见图3。

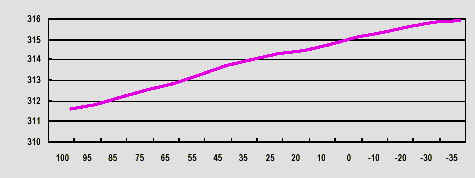

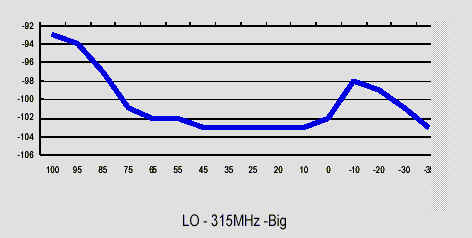

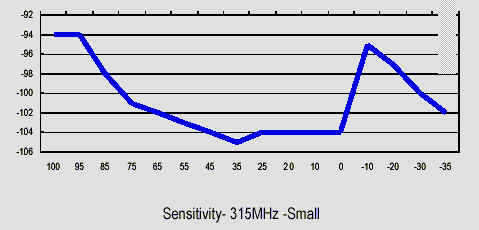

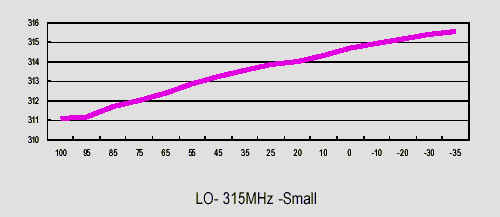

J05C接收频率分为315M及433.92M,并具有较好的频宽及温度补偿特性，可与一般精度的声表谐振器稳频的发射机及LC发射机配套而不需要调整接收频率，较宽的工作温度范围可适应各种工作环境。
J05C对电源要求不太苛刻，可以使用开关电源，并具有较宽的工作电压范围及低功耗特性，2v时只消耗约2mA电流，3v时约2.5mA，但5v以下供电灵敏度要下降3-5dBm,5v供电可处于最佳接收灵敏度。
J05C芯片具有休眠功能，芯片9脚由高电平控制，接收机可处于休眠状态，此时耗电约25uA。模块已接为低电平，处于正常接收状态，若需休眠功能可自行改动。(低电平：0.8v以下，高电平：VDD-0.3V以上）
J05C接收天线为接收频率的1/4波长，约22Cm，阻抗约37欧姆，为最佳匹配天线，但在实际应用中会受到各种条件限制，具体需试验确定。本机天线当信号较弱干扰点引起信号不稳时，可将天线剪去5Cm也许会有所改善。也可采用螺旋天线或直接做在PCB板上，甚至无天线接收，当然接收灵敏度要下降。匹配良好的收发天线能使收发模块性能得到最佳状态，而匹配不良的收发天线会使收发距离变得很近。
J05C最大传输数据速率5k调整内部电容值可到20k，但过高的数据速率会降低接收灵敏度及增大误码率，对一般遥控报警器也不必使用过高的速率，现在遥控报警器普遍使用性价比较好的PT2262及2272编解码器，振荡电阻2262用3.3M，PT2272用680K即可有较好的收发距离（此电阻值必须精确）。如用于单片机，速率可取4.8k或2.4kbps，同时应兼顾到发射效率。当数据中连续几个“1”，脉宽超过1ms后，会引起发射效率下降，太大的占空比及太低的频率易引起过调制，当高电平脉宽在0.1-1ms范围，收发效果较好。不合适的数据速率同样会影响收发距离，甚至收不到信号。
J05C输出端可直接与标准解码器及单片机接口。J05C在未收到发射信号时输出为一片随机噪声，幅度为VDD-0.3V值，收到信号噪声被抑制，当信号变弱后，出现噪声干扰点，此时信号处于不稳定区，若是PT2272解码器仍可维持解码，若是单片机则误码率增大而出现数据错误（可在数据位前加乱码抑制零电平状态干扰）並应工作在可靠区域以减小误码率。
有关配套发射电路详见F05A F05B性能资料。

第4页

*射频接收模块 J04E J04H* (超再生)


	新版J04E引脚功能： 1 脚：正电源 2 脚：地 3 脚：测试端 4 脚：数据输出 5 脚：外接天线
主要性能参数
工作电压：2.6-4.5V (最佳3.5V) 工作电流： 0.2mA　接收频率：315M 433M(J04H )　灵敏度： <5uV 输出：高低电平数据电路结构：超再生
性能说明
J04E采用独特的超再生电路结构，SMT工艺树脂封装，内含放大整形，输出为数据信号直接至解码器，使用极为方便，是一种性价比较好的超再生模块。J04E无信号时输出为零电平状态(无噪声干扰)可适合与单片机输入端接口，J04E采用条状镀金电感及优化电路，无需外接天线，接收灵敏度优于J04C，采用一定硬度的镀金电感调整接收频点比采用微调电容调频率的接收电路性能稳定，即使强烈振动也不用担心频点偏离，J04E具有较宽的接收带宽，出厂时已调在315M，与F05配套基本免调试，只要电源馈电及引线没有太大分布参数即可处于正常接收状态，镀金电感约有±5M可调范围，安装时保持原状不要轻意变动以免频点偏离，J04E具有极低功耗，3V时只消耗0.2mA电流，可长期处于守机状态。新版J04E J04H 可外接天线提高接收灵敏度 J04H与J04E性能及引脚功能相同，只是频率不同，J04E (315M) J04H (433M)
应用说明

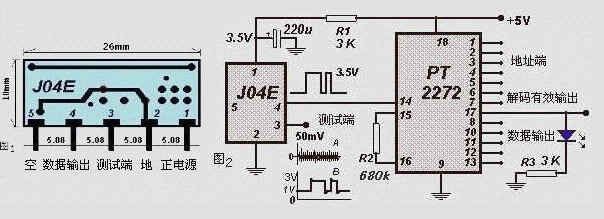

图2为J04E一则典型应用电路，配套发射电路详见 F05A F05B F05C 也可与 F04C 配套，图2电路J04E采用 3.5V供电以确保J04E最佳接收灵敏度及输出电平与解码器电平接口，同时R1可滤除一些电源杂波干扰，如采用开关电源汶波系数不宜大于50mV。J04E输出可直接与PT2272接口，输出能力可驱动一支LED发光管(应串一支3K电阻以免引起电源波动)若采用单片机译码，应注意地线布局，以免单片机晶体干扰J04E。J04E最低工作电压为2.6V，灵敏度下降，收发距离变近。 J04E接通电源用示波器 AC50mV/1mS档在3脚应能看到一条约50mV<最大杂波100mV>的噪声带，噪声带应在直流1.5V，即1/2VDD处，J04E即处于正常接收状态。接通发射电源，收发离开2米,应能看到码信号，见图2波形，幅度与距离及发射功率有关，信号幅度只要大于200mV，第4脚即可输出整形后的码脉冲，PT2272应解码输出高电平。如果第3脚无噪声带应检查电压及电流是否正常，过长的临时接线会引入分布参数使LC振荡器停振。如果噪声带正常而收不到码信号，可将收发靠近，若仍无信号应仔细检查 F05输入端码脉冲是否正常，发射电流是否正常，如果信号及发射电流都正常，可将 F05B 输入端电阻R2增大至47K，调整天线长度，同时观察J04E测试端应出现编码脉冲，F05B F05A 输入电阻小于10K易引起过调制，甚至停振。如果信号正常而不解码，应仔细检查编解码器地址码是否一致，码脉冲中间是否有干扰及宽窄脉冲比是否正确,振荡电阻是否正确(PT2262用3.3M 2272应配680K精度5%) 如果编码器用PT2262配HS2272解码器,PT2262振荡电阻应改为4.7M,HS2272应配2M,否则不解码,或者距离很近。因调制信号频率同时会影响到发射效果, 振荡电阻应适当选取,同时还应兼顾接收电路解调滤波器带宽,太高的信号频率会使一些接收电路解调不出信号。解码正常后,收发离开几十米,用示波器观察J04E第3脚信号,调整J04E顶部条状镀金电感（与印板间距）即可调整接收频率使信号最大,即可获得最大收发距离(注意调整量不宜大于1mm) 实测图2电路与 F05 配套开阔区最大收发距离约250m。

*射频接收模块 J04C J04S* (超再生)




J04S主要性能参数: 工作电压:3-5V(最佳值3.5V) 工作电流:0.1mA(典型值) 接收频率:315M 灵敏度:5uV
J04C主要性能参数: 工作电压:3-5V(最佳值3.5V) 工作电流:0.3mA(典型值) 接收频率:315M 灵敏度:10uV
J04S性能说明
J04C为目前体积最小的一种接收模块,出厂时调在315M±1M误差，调整顶部条形电感可调整接收频率，并具有±10M可调范围,使用时需调准在315M,即对准收发频点才能获得最大收发距离。J04C内部不包含放大整形,输出的信号需外加放大整形电路才能至解码器解码。
J04C性能说明
J04C为目前体积最小的一种接收模块,出厂时调在315M±1M误差，调整顶部条形电感可调整接收频率，并具有±10M可调范围,使用时需调准在315M,即对准收发频点才能获得最大收发距离。J04C内部不包含放大整形,输出的信号需外加放大整形电路才能至解码器解码。
应用电路

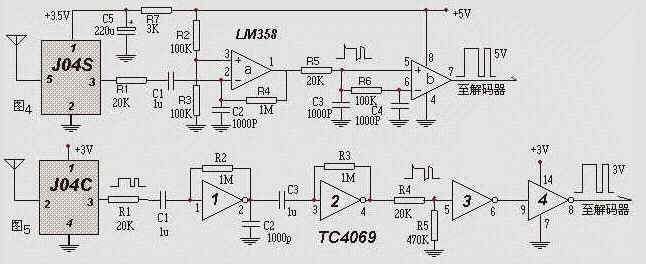

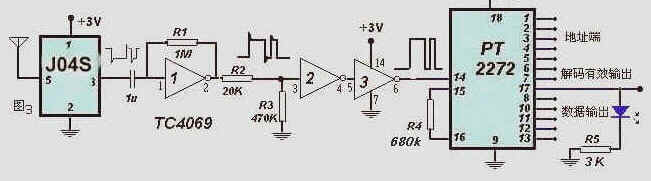

图1图2为 J04S J04C外形及引脚功能图，图3图4为J04S 典型应用电路，图3放大整形电路较精简，基本上不必做任何调试，虽然只有一级放大，但足以将 J04S 输出的微弱信号放大整形到可解码的数据电平信号，由于CMOS电路的低功耗特性 3V供电时只消耗0.1mA电流,适合接收电路长期处于接收状态，如果对收发距离要求不太高,应为首选。4069选用TC4069,其余三个门输入端要接地, 4069不要远离J04S,因过长的输入线易引入干扰。门1输入阻抗较高，C1应选用独石电容，电解电容会使门1工作点发生偏移而引起信号不稳定，R2 R3比值决定了信号进入整形电路的门槛电平, 减小R3 可进一步消除干扰,但微弱信号也会受影响，图3无信号时门3 输出为零电平状态。4069引脚见图6。图4为一则采采用LM358 的放大整形电路,此电路较常见，为5V供电。增大R1可消除干扰。图5为 J04C一则放大整形电路,J04C输出信号与J04S 反向,放大整形电路不能通用，增大R1可消除干扰，C2 不宜大于 2200P ,否则信号干净但波形失真而不解码。J04C无信号时输出约3mv 噪声带，即处于正常接收状态，收发离开2米调J04C顶部电感,同时用示波器观察门2波形为最大即可获得最佳收发距离。J04C外接天线不宜长于100mm。
*射频接收模块 3400* (超外差晶体稳频PLL)
	主要性能参数工作电压：DC5V (4.75-5.25V) 工作电流：2.4mA(5V) 接收频率：315.0 433.92MHZ 接收方式：ASK/PLL 接收灵敏度：-102dBm(1.8uV) 数据速率：4.8Kbps 工作温度：-40℃-+80℃




性能简述

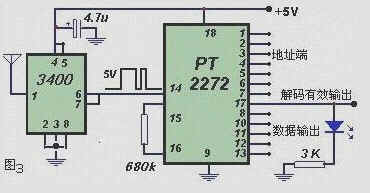

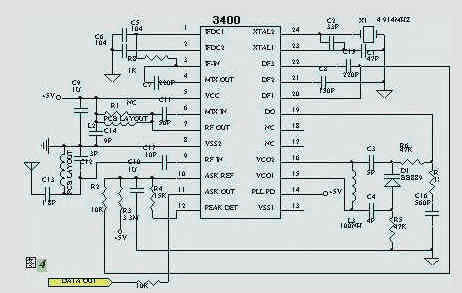

3400超外差接收模块采用晶体稳频，接收频率稳定，芯片内含射频放大器，混频器，PLL，晶体振荡器，中频放大器，滤波器及限幅比较器，输出为数据TTL电平信号，可直接至标准解码器或CPU解码，频率为315.0M 433.92M，适合与同频发射模块及遥控手柄配套，用于各种遥控器，报警器及单片机短距离数据传输。图3为一则3400典型应用电路，如用于单片机数据传输参见图2,图4为3400模块电路图。 3400接收模块输出端平时处于零电平状态，无噪声，具有较好的抗干扰特性，适合单片机数据传输。
*射频接收模块* *3310A* (超外差)
	主要性能参数工作电压：2.5-6V DC (典型5V) 工作电流：2.5mA(3V) 4.5mA(5V) 接收频率：315MHZ 433.92MHZ 接收方式：ASK (超外差) 接收灵敏度：-90dBm 数据速率：4.8Kbps 工作温度：-40℃-+80℃







性能简述

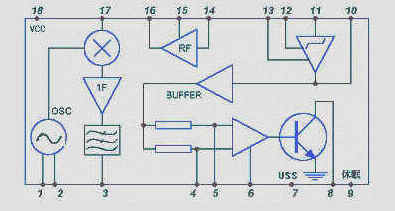

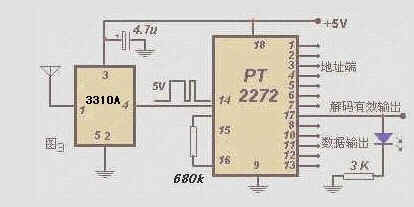

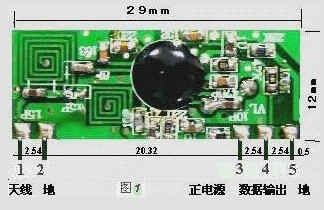

3310A接收模块是一片直接将芯片做在PCB板上具有较高性价比的超外差接收模块,具有体积小,免调试,无外围,性能稳定等特点,芯片内含射频放大器，混频器，本地振荡器，中频放大器，滤波器及限幅比较器，输出为数据电平信号，可直接至标准解码器或CPU解码，频率为315M及433.92MHZ，适合与ASK方式的发射模块及遥控手柄配套，用于各种遥控器，报警器及单片机短距离数据传输。内部结构及应用电路参见J05C。
