一、工作参数

    1. 工作电压:2.4～5.5v；  2. 工作频率：45M ；       3. 喇叭工作方式：PWM 输出；
    4. 喇叭大小:58mm；       5. 静态工作电流：4.1uA；  6. 动态工作电流：39～69Ma；

    芯片封装为： DIP16 双列直插标准封装。

二、 IO 口工作方式：

    key1: PRA1 ( 脉冲下降沿触发播放国歌 )
    key2: PRA2 ( 脉冲下降沿触发播放国歌 )

    OUT: PRB0( 在 PRA1 触发放音时有高电平输出 )
    OUT: PRB1( 在 PRA2 触发放音时有高电平输出 )

    PRA0: DAC/PWM 转换（ PRA0 连 VCC 时为 DAC ， PRA0 连 GND 时为 PWM ）；

    第 13 脚 ROSC 振荡电阻根据电压和实际环境，在 100K-300K 之间选择调整。

三、 产品功能简述

    1. 按一下 (PRA1)key1 键播放一遍国歌，在国歌播放的同时 PRB0(9 脚 ) 输出高电平可以驱动 LED 亮，在国歌结束时停止，同时 LED 灭。按住不放不重复循环。
    2. 按一下 (PRA2)key2 键播放一遍国歌，在国歌播放的同时 PRB1(10 脚 ) 输出高电平可以驱动 LED 亮，在国歌结束时停止，同时 LED 灭。按住不放不重复循环。
    3. key 之间可以相互打断。
    4. 国歌为(管弦乐队演奏版同“新闻联播”国歌效果）。

四、说明

    触发脚： PA1 ， PA2 （ BUSY-HIGH 动作），触发方式为（边沿，不保持，不覆盖）；

    声音输出： DAC/PWM 转换（ PA0 连 VCC 时为 DAC ， PA0 连 GND 时为 PWM ）；

    输出： PB0 （ PA1 触发时 BUSY-HIGH ），

    PB1 （ PA2 触发时 BUSY-HIGH ），

    PB2 （ PA1 ， PA2 触发时， LED+FAST ），初始时为 BUSY-HIGH ，

    PB3 （ PA1 ， PA2 触发时， BUSY-LOW ），初始时为 BUSY-HIGH

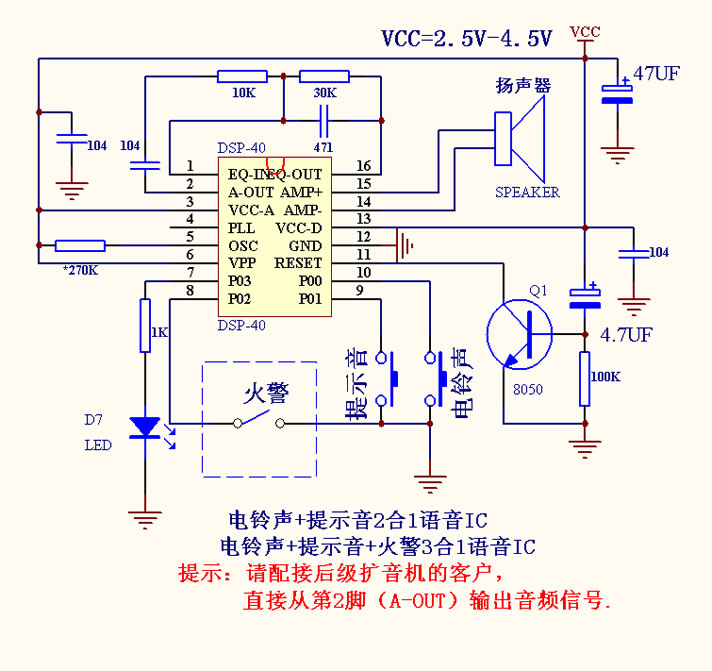

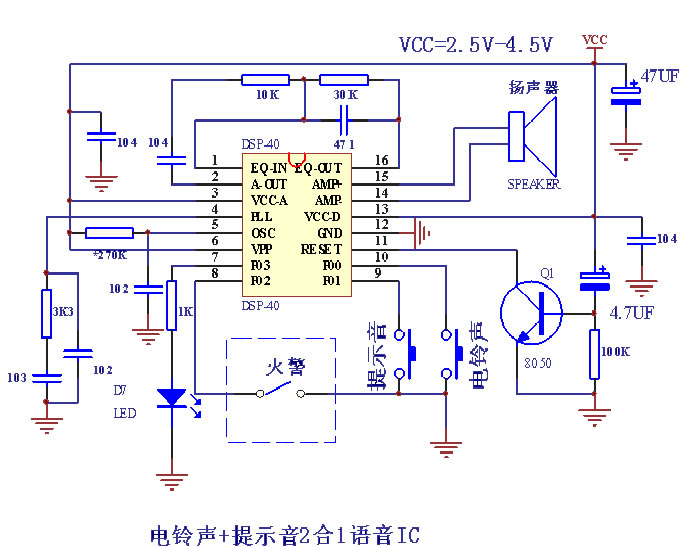

五、IC 应用电路图（ DIP16 封装）

六、 应用小提示

    1. 运用该芯片配接扩音设备，请将第 6 脚（ PRA0 ）接到 VCC 上，芯片转换为 DAC 音频输出模式，请直接从芯片的第 2 脚（即 C-OUT 脚）输出音频信号到后级扩音放大即可。建议使用第 7 脚（ PRA1 ）来触发放音，第 9 脚（ PRB0 ）在放音时输出高电平静音信号。

    2. 若该芯片用于升旗降旗装置或者模型礼品等，请将第 6 脚（ PRA0 ）接到 GND 上，芯片转换为 PWM 功放输出模式，第 2 脚（ PWM2 ）和第 4 脚（ PWM1 ）直接连一小喇叭即可。 KEY1,KEY2 可以分别用做 [ 升旗 ] 键和 [ 降旗 ] 键， PRB0,PRB1 分别输出驱动信号到驱动电路以实现电机正反转，完成升旗 , 降旗动作。
