产品名称：	三端子滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

主要应用于蜂窝电话和基站、通讯设备、计算机及终端设备、可编程控制器、汽车电子和数字AV设备如TV、VCR和DVD等。

特点

◆      高流可至2Amp应用，性能优良，无极性，表面安装。
◆      优良的滤波性能，极好的瞬态电压和浪涌抑制。
◆      多种尺寸可供选择。0805、1205和1806等封装尺寸。

电路示意图：

重要技术参数

◆      电容量范围：COG（NPO）22pF~470Pf； X7R 470pF~47000pF
◆      电容量误差：COG（NPO）+50%-20%； X7R +50%-20%
◆      温度系数：COG（NPO）+/-30ppm/℃ -55~+125℃，X7R +/-15ppm
◆      绝缘阻抗：至22000pF： 10000Mohms， 47000pF：5000 Mohms
◆      DC阻抗：小于0.4Amp： 0.3ohm； 1.0Amp： 0.08ohm； 2.0Amp： 0.04ohm
◆      典型的插入损耗请参考下图

订货信息

型号	尺寸	电容量 pF	容量误差	温度特性	额定电压 DC	额定电流 Amp	绝缘阻抗 IR	DC 阻抗 ohm	温度范围
型号	尺寸	电容量 pF	容量误差	温度特性	额定电压 DC	额定电流 Amp	绝缘阻抗 IR	DC 阻抗 ohm	温度范围
SF0805C220SBNC-	0805	22	+50/-20%	COG	50	0.4	10000	0.3	-55/+125℃
SF0805C470SBNC-	0805	47	+50/-20%	COG	50	0.4	10000	0.3	-55/+125℃
SF0805C101SBNC-	0805	100	+50/-20%	COG	50	0.4	10000	0.3	-55/+125℃
SF0805C221SBNC-	0805	220	+50/-20%	COG	50	0.4	10000	0.3	-55/+125℃
SF0805X471SBNC-	0805	470	+50/-20%	X7R	50	0.4	10000	0.3	-55/+125℃
SF0805X102SBNC-	0805	1000	+50/-20%	X7R	50	0.4	10000	0.3	-55/+125℃
SF0805X222SBNC-	0805	2200	+50/-20%	X7R	50	0.4	10000	0.3	-55/+125℃
SF0805X223SBND-	0805	22000	+50/-20%	X7R	50	1.0	10000	0.08	-55/+125℃
SF1205C220SBNB -	1205	22	+50/-20%	COG	50	0.3	10000	0.3	-55/+125℃
SF1205C470SBNB -	1205	47	+50/-20%	COG	50	0.3	10000	0.3	-55/+125℃
SF1205C101SBNB -	1205	100	+50/-20%	COG	50	0.3	10000	0.3	-55/+125℃
SF1205C221SBNB -	1205	220	+50/-20%	COG	50	0.3	10000	0.3	-55/+125℃
SF1205X471SBNB -	1205	470	+50/-20%	X7R	50	0.3	10000	0.3	-55/+125℃
SF1205X102SBNB -	1205	1000	+50/-20%	X7R	50	0.3	10000	0.3	-55/+125℃
SF1205X222SBNB -	1205	2200	+50/-20%	X7R	50	0.3	10000	0.3	-55/+125℃
SF1205X223SBNB -	1205	22000	+50/-20%	X7R	50	0.3	10000	0.3	-55/+125℃
SF1205X473SBND -	1205	47000	+50/-20%	X7R	50	1.0	5000	0.08	-55/+125℃
SF1806C220SDNB-	1806	22	+50/-20%	COG	100	0.3	10000	0.3	-55/+125℃
SF1806C470SDNB-	1806	47	+50/-20%	COG	100	0.3	10000	0.3	-55/+125℃
SF1806C101 SDNB-	1806	100	+50/-20%	COG	100	0.3	10000	0.3	-55/+125℃
SF1806C221SDNB-	1806	220	+50/-20%	COG	100	0.3	10000	0.3	-55/+125℃
SF1806C471SDNB-	1806	470	+50/-20%	COG	100	0.3	10000	0.3	-55/+125℃
SF1806X102 SDNB-	1806	1000	+50/-20%	X7R	100	0.3	10000	0.3	-55/+125℃
SF1806X222 SDNB-	1806	2200	+50/-20%	X7R	100	0.3	10000	0.3	-55/+125℃
SF1806X103 SDNB-	1806	10000	+50/-20%	X7R	100	0.3	10000	0.3	-55/+125℃
SF1806X223 SDNB-	1806	22000	+50/-20%	X7R	100	0.3	10000	0.3	-55/+125℃
2 Amp 滤波器 SF1806Y224ZBNE-	1806	220000	+80/-20%	Y5V	50	2.0	1000	0.04	-25/+85℃
2 Amp 滤波器 SF1806Y224ZBNE-	1806	220000	+80/-20%	Y5V	50	2.0	1000	0.04	-25/+85℃

“-”表示包装形式，代替字母T：带装或卷装；B：散装

订货型号设计

产品名称：	LC型贴片滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

主要应用于高频信号线，如蜂窝电话和基站、通讯设备、计算机及终端设备、可编程控制器、汽车电子和数字AV设备如TV、VCR和DVD等。

特点

◆      高性能EMI表面安装滤波电容，无极性。
◆      高频信号线滤波的理想选择，陡峭的插入损耗曲线，有效频率范围广。
◆      铁氧体材料，多层复合介质结构。
◆      0805和1206等封装尺寸可选。
电路示意图：

重要技术参数

◆      截止频率范围：10MHz~220MHz，截止频率误差：+/-20%
◆      额定电压：25VDC     额定电流：100milliamp
◆      温度范围： -55~+125℃
◆      绝缘阻抗：10 Megohms     DC阻抗：6 ohm
◆      典型的插入损耗请参考下图

订货信息

型号	尺寸	截止频率	截止频率误差	额定电压	额定电流	绝缘阻抗	温度范围

LC0805M103MANA-	0805	10MHz	±20%	25V	10mA	10MΩ	-25/+85℃
LC0805M223 MANA-		22 MHz
LC0805M473 MANA-		47 MHz
LC0805M104 MANA-		100 MHz
LC0805M224 MANA-		220 MHz
LC1206M103 MANA-	1206	10 MHz	±20%	25V	10mA	10MΩ	-25/+85℃
LC1206M223 MANA-		22 MHz
LC1206M473 MANA-		47 MHz
LC1206M104 MANA-		100 MHz

“-”表示包装形式，代替字母T：带装或卷装；B：散装

订货型号设计：

产品名称：	SA系列表面安装滤波阵列


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

SA系列的高自振频率使残余感应最小化，确保较宽频带的插入损耗。主要应用于计算机DC线的躁音抑制、蜂窝电话、通讯基站、计算机终端设备、可编程控制器、汽车电子、数字TV和VTR等。

特点

◆      高自振频率使残余感应最小化，确保较宽频带的插入损耗
◆      共用接地电极设计，确保两边所有电路完全接地。
◆      为适应不同的频率，宽电容量范围可选，22~22000pF
◆      镍面焊接，良好的焊接性和焊接热阻抗。LF/Rohs 兼容
    电路示意图：

重要技术参数

◆      电容量范围： 22pF~22000pF       电容量误差：+/-20%
◆      工作电压：25VDC~50VDC         工作电流：0.3Amps
◆      绝缘阻抗：10000Mohms            D.C.R：0.3
◆      温度范围：-55~+125℃

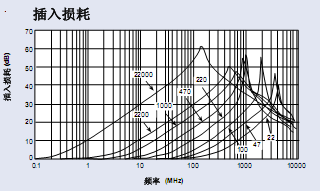

◆      典型的插入损耗请参考下图

订货信息

型号	额定电压 @50/60Hz	额定电流	温度特性	绝缘阻抗 IR	DC 阻抗	温度范围	电容量 pF
型号	额定电压 @50/60Hz	额定电流	温度特性	绝缘阻抗 IR	DC 阻抗	温度范围	电容量 pF
SA1206C220	50VDC	0.3A DC	C	10000MΩ	0.3Ω	-55/+125℃	22
SA1206C470			C				47
SA1206C101			C				100
SA1206C221			C				220
SA1206C471			U				470
SA1206C102			R				1000
SA1206C222			R				2200
SA1206C223	25VDC		R				22000

订货型号设计：

产品名称：	MSM系列迷你型表面安装滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

MSM系列是一种高温结构和电流至10Amps的微型表面安装EMI滤波电容，它几乎不产生残留感应和自振，主要应用于如汽车电子、蜂窝电话和基站、微波传输、测试设备、DC电源线、DC/DC转换器、医疗电子、数字VT和VTR、计算机终端等。

特点

◆      微型封装，适合高密度电路结构安装。
◆      多层电极结构，容易安装，优良的可焊性和热阻抗
◆      温度范围： -25~+85℃/-55~+125℃
◆      可提供卷带或散装包装，LF/ Rohs兼容。
电路示意图：

重要技术参数

◆      工作电压DC：50VDC   测试电压150VDC
◆      工作电流：10Amps（C型电路）
◆      绝缘阻抗：1.0Mohms
◆      焊接端：镍    焊接条件：250℃-5秒
◆      典型的插入损耗请参考下图，电容量：47~1000pF

订货信息

订货型号设计：

型号	温度特性	电容量	电容误差	工作电流	工作电压	温度范围
MSM4T470M10	T	47pF	+50/-20%	10A	50VDC	-55/+125℃
MSM4R151M10	R	150pF
MSM4R271M10	R	270pF
MSM4V102M10	V	1000pF				-25/+85℃

产品名称：	MSP系列表面安装电源滤波器


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	MSP系列是为7A DC电源线EMI滤波设计，主要应用于电子测试设备、汽车电子、DC电源线、DC/DC转换器、开关电源和工控设备等。

	特点

	◆ 专业设计，7A DC电源线EMI滤波。 ◆ 由多层陶瓷管馈通滤波电容和电感磁珠组成的滤波结构提供高插入损耗。 ◆ 小型EMI封装，带正、负接线端口。电路示意图：

	重要技术参数

	◆ 工作电压DC：50VDC 测试电压150VDC ◆ 工作电流：7Amps ◆ 绝缘阻抗：5.0Mohms ◆ 温度范围：-25/+105℃ ◆ 典型的插入损耗请参考下图

	订货信息

	详细订货型号请联系我们！

产品名称：	PSM系列表面安装电源滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	PSM系列主要应用于电流20Amps表面安装EMI滤波的场合，如电源放大器、高流集总线、开关电源、驱动电路、温度和马达控制线、电子设备的信号和数据线等。

	特点

	◆ 跟传统的馈通滤波器相比，更具经济性和安装时间成本。 ◆ 工作电流可达20Amps（10Amps仅适合Pi型电路） ◆ 温度范围： -55~+125℃ ◆ 可提供卷带或散装包装，LF Rohs兼容。电路示意图：

	重要技术参数

	◆ 工作电压DC：200VDC 工作电压AC：125VAC @ 60Hz DWV：700VDC ◆ 工作电流：20Amps（C型电路）、 10Amps（Pi型电路） ◆ 浪涌电流：100A/1秒（C型电路），50A/1秒（Pi型电路） ◆ 绝缘阻抗：1.0Gohms @25℃ 损耗因数：4.0% ◆ D.C.R：最大0.0005ohms，典型0.0002ohms ◆ 典型的插入损耗请参考下图

	订货信息

	订货型号设计：

产品名称：	RSM系列圆柱型表面安装滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	RSM系列是一种高温结构和电流至10Amps的表面安装EMI滤波电容，主要应用于通信设备、电源放大器、高流集总线、开关电源、驱动电路、温度和马达控制线、功率放大器、数字AV设备和计算机及终端等。

	特点

	◆ 跟传统的馈通滤波器相比，更具经济性和安装时间成本 ◆ 圆柱型结构支持SMT焊接工艺 ◆ 工作电流可达10Amps（仅Pi型电路） ◆ 温度范围： -55~+125℃ ◆ 可提供卷带或散装包装，LF Rohs兼容。电路示意图：

	重要技术参数

	◆ 工作电压DC：100VDC 测试电压250VDC DWV：300VDC ◆ 工作电流：10Amps（Pi型电路） ◆ 绝缘阻抗：10000Mohms（最小） ◆ 焊接端：镀银焊接条件：250℃-5秒 ◆ 典型的插入损耗请参考下图

	订货信息

	订货型号设计：

产品名称：	SSM系列方体型表面安装滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	SSM系列主要应用于电流10Amps或小于10Amps的表面安装EMI滤波的场合，如电源放大器、高流集总线、开关电源、驱动电路、温度和马达控制线、电子设备的信号和数据线等。

	特点

	◆ 跟传统的馈通滤波器相比，更具经济性和安装时间成本。 ◆ 方型结构适合SMT焊接工艺 ◆ 工作电流可达10Amps（仅Pi型电路） ◆ 温度范围： -55~+125℃ ◆ 可提供卷带或散装包装，LF Rohs兼容。电路示意图：

	重要技术参数

	◆ 工作电压DC：100VDC 测试电压250VDC DWV：300VDC ◆ 工作电流：10Amps（Pi型电路） ◆ 绝缘阻抗：10000Mohms（最小） ◆ 焊接端：镀银焊接条件：250℃-5秒 ◆ 典型的插入损耗请参考下图

	订货信息

	订货型号设计：

产品名称：	高频PCB滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

	应用

	此种滤波器解决EMI问题的同时，提供良好大静电保护，主要应用于低功耗数字设备、FCC和VDE要求的设备等。

	特点

	◆ 专业设计，EMI滤波符合FCC和VDE规范要求。 ◆ 较低的安装成本，和其他元件一样通过回流焊。 ◆ PCB安装从源头就可以解决EMI问题电路示意图：

	重要技术参数

	◆ 工作电压DC：50VDC 工作电流：10A DC，0.3A RF D.C.R.: 0.002 ohm ◆ 介质耐压：125VDC/5秒电容量：800pF 损耗因数：0.1 ◆ 绝缘阻抗：100.0Mohms @ 100VDC, 2 min, 25℃ ◆ 温度范围：-20/+85℃ ◆ 典型的插入损耗: 3dB @ 8MHz; 10dB @ 25MHz; 15dB @ 50MHz; 20dB @ 100MHz~1GHz;

	订货信息

	订货型号：842448-1 订货型号：842448-2

产品名称：	陶瓷管状滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

陶瓷管状滤波电容分为C型和Pi型，C型又分为单层和多层陶瓷管，主要应用于滤波连接器、馈通滤波器、滤波阵列板、复合滤波结构和其他滤波器件的组成元件等。

特点

◆      C型单层/多层陶瓷管电容
    低成本、低自感应、无极性、防潮和抗环境污染
    多种电容量和工作电压可选、温度范围-55℃/+125℃
    体积极小、重量轻、高电介质强度、电极镍表面镀银
    单层陶瓷管单电路结构，内部电极为内径表面适合低电容量应用
    多层陶瓷管材料内部埋入电极适合大电容量应用
    结构示意图：

◆      Pi型陶瓷管电容
    与C型陶瓷管相比，Pi型具有更窄的频率转换带，更高的高频干扰抑制
    由陶瓷材料内部埋入电极的陶瓷管和电感铁氧体芯组成
    多种电容量和工作电压可选、温度范围-55℃/+125℃
    尺寸小、高电容量、低自感应、无极性、防潮和抗环境污染
    高可靠性，是多芯滤波连接器的理想选择
    结构示意图：

重要技术参数

◆      工作电压DC：50VDC、100VDC、200VDC
◆      最小电容量：10pF~1.4µF
◆      典型的C型和Pi型插入损耗请参考下图

订货信息

管状电容C型订货信息：50/100/200 VDCW
　

型号 (接地端不绝缘)	工作电压 125℃	最小电容量 (μF)	陶瓷管尺寸mm			最小插入损耗
			外径 O.D.	内径 I.D.	长度 L	0.1 MHz	0.3 MHz	1 MHz	3 MHz	10 MHz	30 MHz	100 MHz	300 MHz	1-10 GHz
			外径 O.D.	内径 I.D.	长度 L	0.1 MHz	0.3 MHz	1 MHz	3 MHz	10 MHz	30 MHz	100 MHz	300 MHz	1-10 GHz
E8345173X7U271V﹡	200	00027	2.11	1.14	4.39	--	--	--	--	--	4	12	22	32
E8345173X7U561V*	200	.00056				--	--	--	--	2	9	18	28	38
E8345173X7U821V*	200	.00082				--	--	--	--	4	12	22	31	42
E8345713X7U102V*	200	.001				--	--	--	--	5	13	23	33	43
54-102-005	200	.015	1.60	0.94	8.38	--	--	--	14	25	33	41	47	50
54-102-001	100	.05				--	5	15	24	--	--	45	--	60
54-102-006	50	.10				--	11	22	30	38	44	47	55	65
54-101-005	200	.018	1.83	1.19	8.38	--	--	6	16	26	35	43	50	55
54-101-001	100	.05				--	5	15	24	--	--	45	--	60
54-101-006	50	.12				--	12	24	32	40	45	50	55	65
54-103-010	200	.033	2.06	1.19	8.38	--	--	11	21	31	39	45	50	55
54-103-008	100	.10				--	11	22	30	38	44	47	55	65
54-103-011	50	.22				8	18	28	37	45	50	55	60	70
54-110-003	200	.082	2.06	0.94	10.80	--	9	20	29	38	44	47	55	65
54-110-004	100	.18				--	16	27	35	43	48	53	55	65
54-110-005	50	.39				13	23	33	42	49	52	58	62	70
54-108-006	200	.056	2.06	1.19	10.08	--	7	17	26	35	41	45	50	60
54-108-007	100	.15				--	14	25	33	41	47	51	55	65
54-108-008	50	.33				11	21	31	40	47	50	55	60	70
54-104-001	200	.012	2.41	1.19	11.43	--	12	24	32	40	45	50	55	65
54-104-006	100	.22				8	18	28	37	45	50	55	60	70
54-104-007	50	.56				17	27	37	44	50	52	60	65	70
54-106-003	200	.10	2.67	1.19	8.38	--	11	22	30	38	44	47	55	65
54-106-004	100	.22				8	18	28	37	45	50	55	60	70
54-106-005	50	.47				15	25	35	43	50	52	60	65	70
54-107-009	200	.15	2.67	1.19	11.43	--	14	25	33	41	47	51	55	65
54-107-010	100	.33				11	21	31	40	47	50	55	60	70
54-107-011	50	.82				20	29	39	47	53	59	65	70	70
54-105-001	200	.082	2.79	1.75	8.38	--	9	20	29	38	44	47	55	65
54-105-006	100	.18				--	16	27	35	43	48	53	55	65
54-105-007	50	.39				13	23	33	42	49	52	58	62	70

﹡表示C型单层陶瓷管电容两末端绝缘

可广泛提供其他要求的电容量和管状尺寸，请联系我们！

管状电容Pi型订货信息：50/100/200VDCW

型号	工作电压 125℃	最小电容量 (pF)	尺寸(mm)				最小插入损耗(dB)
			铁氧体	陶瓷管			1 MHz	3 MHz	10 MHz	30 MHz	100 MHz	300M -10 GHz
			内径 I.D.	外径 O.D.	内径 I.D.	长度 L
			内径 I.D.	外径 O.D.	内径 I.D.	长度 L
51-131-002	200	4700	0.51	1.55	1.09	7.75	--	6	12	30	55	70
51-131-003	100	5600					--	7	13	30	55	70
51-131-004	50	6800					--	8	14	36	60	70
51-109-008	200	10000	0.66	2.08	1.45	10.80	--	11	20	48	65	70
51-109-009	100	12000					5	13	23	50	65	70
51-109-010	50	15000					7	14	28	55	70	70
51-102-010	200	6800	0.81	1.60	1.17	9.40	--	8	14	31	60	70
51-102-011	100	8200					--	9	16	33	60	70
51-102-012	50	10000					--	11	17	40	65	70
51-112-010	200	5600	0.81	1.85	1.37	7.62	--	7	13	30	58	70
51-112-011	100	6800					--	8	14	36	60	70
51-112-012	50	8200					--	10	16	38	63	70
51-103-008	200	10000	0.86	1.91	1.47	11.3	--	11	17	40	65	70
51-103-007	100	12000					5	13	20	48	68	70
51-103-006	50	15000					7	14	28	55	70	70
51-134-001	200	12000	1.14	2.49	1.85		5	13	20	48	68	70
51-134-002	100	15000					7	14	25	52	70	70
51-134-003	50	22000					10	16	32	57	70	70
51-135-001	200	15000	1.73	3.18	2.64		7	14	25	52	70	70
51-135-002	100	20000		3.18			9	15	30	55	70	70
51-107-007	200	18000		3.43			8	15	25	52	70	70
51-107-008	100	22000					10	16	32	57	70	70
51-107-009	50	30000					12	18	35	60	70	70
51-106-007	200	22000		3.86	3.10		10	16	32	57	70	70
				3.86	3.10

可广泛提供其他要求的电容量和管状尺寸，请联系我们！

产品名称：	圆饼状滤波电容


技术支持：	给我留言
在线询价：	询价
库存查询：	查询
详细资料：

应用

圆饼状滤波电容特别适合高频应用，半高外形，可优先替代管状电容，主要应用于低通滤波器、复合滤波结构和其他滤波器件的组成元件等。

特点

◆      多层陶瓷，高容量，优良的高频滤波性能
◆      低自感应、无极性、半高设计、高电介质强度
◆      多种电容量和工作电压可选、温度范围-55℃/+125℃、AC应用可达240V
    结构示意图：

重要技术参数

◆      电容量：NPO、BX、X7R： 1V RMS 1KHz； Z5U：0.5V RMS 1KHz
◆      损耗因数：NPO   0.15%max. @ 1V RMS
                           X7R   3.50%max. @ 1V RMS
                           BX    2.50%max. @ 1V RMS
                           Z5U   3.50%max. @ 1V RMS
◆      介质耐压：2.5倍工作电压,5秒,充电电流30~50Ma
◆      绝缘阻抗：1000Mohm @ 25℃; 100Mohm @ 125℃
◆      温度特性：NPO ±30ppm/℃; X7R ±15ppm/℃; BX 符合MIL-C-39014; Z5U +22%-56%ppm/℃
◆      典型C型损耗请参考下图

订货信息

外径 O.D. mm	型号	电容量 µF 0+100%	额定电压 DC/AC	尺寸(mm)			插入损耗(dB)
				内径 I.D.	厚度 (Max.)	Term 宽度	100 KHz	1 MHz	10 MHz	100 MHz	1 GHz
				内径 I.D.	厚度 (Max.)	Term 宽度	100 KHz	1 MHz	10 MHz	100 MHz	1 GHz
2.54	58600130901-000	50pF	100/-	1.02	1.02	0.13	-	-	-	-	12
	58600130902-000	.0001	100/-				-	-	-	2	20
	58600130903-000	.0005	200/-				-	-	-	15	34
	58600130904-000	.005	100/-				-	-	15	30	50
	58600130905-000	.015	50/-				-	7	25	40	60
3.35	58600131901-000	.0001	200/-	1.02	1.52	0.18	-	-	-	3	20
	58600131902-000	.001	200/-				-	-	4	20	35
	58600131903-000	.005	200/-				-	-	15	33	40
	58600131904-000	.050	50/-				-	15	35	45	60
	58600131905-000	.075	50/-				-	18	37	48	60
4.95	58600132901-000	.050	200/-	1.57	1.78	0.30	-	15	35	45	60
	58600132902-000	.100	100/-				4	22	40	50	65
	58600132903-000	.300	50/-				10	31	45	55	70
6.30	58600133901-000	.010	400/240	1.57	1.91	0.38	-	4	20	38	50
	58600133902-000	.100	50/-				4	22	40	50	65
	58600133903-000	.300	50/-				10	31	45	55	70
8.59	58600136901-000	.015	400/240	1.40	2.79	0.64	-	5	23	38	50
	58600136902-000	.100	300/185				-	20	38	47	65
	58600136903-000	.250	300/125				10	29	50	55	70
	58600136904-000	.450	150/-				14	35	45	64	70
	58600136905-000	.700	100/-				18	39	45	63	70
	58600136906-000	1.400	50/-				25	42	55	70	70
11.94	58600137901-000	.010	600/240	1.93	3.05	0.64	-	4	20	38	50
	58600137902-000	.082	400/140				-	17	35	40	60
	58600137903-000	.150	400/140				5	23	40	50	70
	58600137904-000	.250	300/125				10	29	50	55	70
15.04	58600138901-000	.150	400/240	2.41	3.81	0.76	5	25	41	51	65
	58600138902-000	.250	400/240				10	28	45	55	70
	58600138903-000	.360	400/240				12	31	51	65	70
	58600138904-000	.450	300/125				14	33	46	55	70
	58600138905-000	.700	100/-				18	38	45	64	70
	58600138906-000	1.400	100/-				21	42	58	70	70
	58600138907-000	2.600	100/-				30	48	58	70	70
	58600138908-000	3.300	50/-				31	48	56	70	70
	58600138909-000	3.800	50/-				33	50	60	70	70

可广泛提供其他要求的电容量和尺寸，请联系我们！

更多产品请看本公司产品专用销售网站:欢迎来电查询购买商运达产品或索取免费详细资料、设计指南和光盘；产品凡多，未能尽录，欢迎来电查询。

深圳赛格展销部：深圳华强北路赛格电子市场2583号电话：0755-83665529 13823648918

北京分公司：北京海淀区知春路132号中发电子大厦3097号 TEL：4006579498 18927445855 13823791822 FAX：010-62543996

上海分公司：上海市北京东路668号上海賽格电子市场D125号 TEL：4006571586 56703037 13823676822 FAX：021-56703037

西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所) 西安劳动南路88号电子商城二楼D23号
