时钟晶体振荡器（Clock Oscillators） |
|
|
Part Number
|
Stability (ppm)
|
Operation
Temp. Range
|
Operation
Frequency
|
Size
(mm)
|
Waveform
|
Description
|

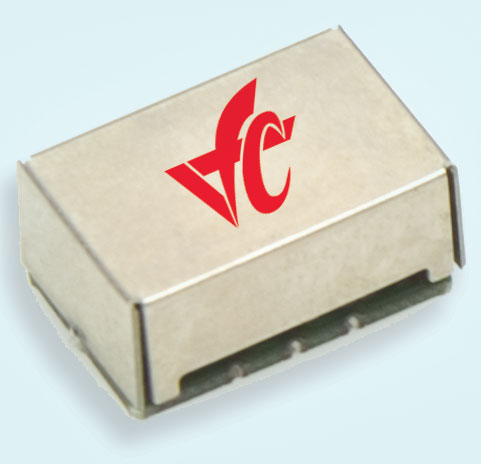

VFXO100
|
±20 |
-40 - +85℃ |
180MHz - 1000MHz |
14 × 9 |
LVPECL |
3.3V
|
VFXO110
|
±20 |
-40 - +85℃ |
19MHz - 200MHz |
14 × 9 |
LVPECL |
3.3V
|
VFXO202
|
±20 |
-40 - +85℃ |
1MHz - 220MHz |
5 × 3.2 |
CMOS |
1.8V, 2.5V, 3.3V
1.0ps Jitter RMS
|
VFXO203
|
±20 |
-40 - +85℃ |
0.8MHz - 110MHz |
3.2 × 2.5 |
CMOS |
1.8V, 2.5V, 3.3V
18mW Power @ 1.8V
20ps Jitter
|
VF230C
|
±20 |
-40 - +85℃ |
0.75MHz - 800MHz |
7 × 5 |
LVPECL /
LVDS |
<5ps Jitter
3.3V
|
VFXO311
|
±20 |
-40 - +85℃ |
60MHz - 800MHz |
7 × 5 |
LVPECL /
LVDS /
LVCMOS |
<0.2ps Jitter RMS over 12KHz~20MHz
2.5V, 3.3V
|
VFXO321
|
±20 |
-40 - +85℃ |
16MHz - 800MHz |
7 × 5 |
LVPECL /
LVDS /
LVCMOS |
0.09ps Jitter @622.08MHz
2.5V, 3.3V
|
VFXO401
|
±20 |
-40 - +85℃ |
25MHz - 320MHz |
7 × 5 |
LVPECL /
LVDS |
<1ps Jitter
2.5V, 3.3V
Tristate Pin 1
|
VFXO301
|
±20 |
-40 - +85℃ |
38MHz - 700MHz |
7 × 5 |
LVPECL /
LVDS |
<0.5 ps Jitter
3.3V, 2.5V
Tristate
|
VFXO302
|
±25 |
-40 - +85℃ |
25MHz - 270MHz |
7 × 5 |
LVPECL /
LVDS |
<0.7 ps Jitter
3.3V, 2.5V
Tristate
|
VF261
|
±20 |
-40 - +85℃ |
15MHz - 300MHz |
7 × 5 |
PECL /
LVPECL |
Not recommended for new designs. See VFXO401
<1ps Jitter
3.3V, 5.0V
|
VF265
|
±20 |
-40 - +85℃ |
25MHz - 320MHz |
7 × 5 |
LVPECL |
Not recommended for new designs. See VFXO401
<1ps Jitter
3.3V
|
VF266
|
±20 |
-40 - +85℃ |
25MHz - 320MHz |
7 × 5 |
LVPECL |
Not recommended for new designs. See VFXO401
<1ps Jitter
3.3V
|
VF267
|
±20 |
-40 - +85℃ |
25MHz - 320MHz |
7 × 5 |
LVPECL |
Not recommended for new designs. See VFXO401
<1ps Jitter
2.5V
|
VF1
|
±20 |
-40 - +85℃ |
2MHz - 170MHz |
7 × 5 |
HCMOS |
5.0V
|
T3492
|
±50 |
0 - 70℃ |
50MHz - 165MHz |
7 × 5 |
HCMOS |
3.3V
|
VF3
|
±25 |
-40 - +85℃ |
2MHz - 160MHz |
7 × 5 |
HCMOS |
3.3V
|
VF5
|
±20 |
-40 - +85℃ |
2MHz - 170MHz |
7 × 5 |
HCMOS |
5.0V
|
VFAC3
|
±20 |
-40 - +85℃ |
25MHz - 200MHz |
7 × 5 |
ACMOS |
2.5V, 3.3V
|
T3390
|
±20 |
0 - 70℃ |
0.001MHz - 125MHz |
7 × 5 |
CMOS |
3.3V
|
T3290
|
±20 |
0 - 70℃ |
0.001MHz - 175MHz |
7 × 5 |
CMOS |
5.0V
|
R3290
|
±20 |
0 - 70℃ |
2MHz - 105MHz |
7.5 × 5 |
CMOS |
5.0V
|
R3390
|
±20 |
0 - 70℃ |
1MHz - 165MHz |
7.5 × 5 |
CMOS |
3.3V
|
R1800
|
±25 |
0 - 70℃ |
1MHz - 165MHz |
7 × 5 |
CMOS |
1.8V
|
R1210
|
±25 |
-40 - +85℃ |
1MHz - 105MHz |
7 × 5 |
CMOS |
5.0V
|
R1310
|
±25 |
-40 - +85℃ |
1MHz - 125MHz |
7 × 5 |
CMOS |
3.3V
|
VFAC570
|
±20 |
-40 - +85℃ |
4MHz - 160MHz |
14 × 9 |
CMOS |
5.0V, 3.3V
|
VF540
|
±20 |
-55 - +125℃ |
2MHz - 130MHz |
14 × 9 |
CMOS |
5.0V, 3.3V
|
VF561
|
±20 |
-40 - +85℃ |
15MHz - 300MHz |
14 × 9 |
PECL |
5.0V, 3.3V
|
VF561E
|
±20 |
-40 - +85℃ |
15MHz - 300MHz |
14 × 9 |
PECL |
5.0V, 3.3V
|
Remark: The above products are in line with
 |
VFHS85
|
±20 |
-40 - +85℃ |
8.5MHz - 70MHz |
7.6× 7.6 |
HCMOS |
5.0V, 3.3V
|
VF70
|
±20 |
-55 - +125℃ |
0MHz - 100MHz |
7.6× 7.6 |
CMOS |
5.0V, 3.3V
|
VF150
|
±20 |
-55 - +125℃ |
0.2MHz - 130MHz |
20.32 x 12.62 |
HCMOS |
5.0V, 3.3V
|
VFAC170
|
±20 |
-55 - +125℃ |
4MHz - 160MHz |
20.32 x 12.62 |
ACMOS |
5.0V, 3.3V
|
VF160 / VF161
|
±20 |
-40 - +85℃ |
10MHz - 300MHz |
20.32 x 12.62 |
PECL |
5.0V, 3.3V
|
VF160E / VF161E
|
±20 |
-40 - +85℃ |
10MHz - 300MHz |
20.32 x 12.62 |
PECL |
5.0V, 3.3V
|
VF140
|
±20 |
-55 - +125℃ |
0.2MHz - 130MHz |
20.32 x 12.62 |
CMOS |
5.0V, 3.3V
|
M1257
|
±20 |
0 - 70℃ |
1MHz - 16MHz |
20.32 x 12.62 |
CMOS |
5.0V
|
M1280
|
±20 |
0 - 70℃ |
1MHz - 175MHz |
20.32 x 12.62 |
HCMOS |
5.0V
|
M1380
|
±20 |
0 - 70℃ |
1MHz - 125MHz |
20.32 x 12.62 |
CMOS |
3.3V
|
M1700
|
±20 |
0 - 70℃ |
20MHz - 100MHz |
20.32 x 12.62 |
PECL |
5.0V
|
M2910
|
±20 |
0 - 70℃ |
10MHz - 410MHz |
20.32 x 12.62 |
PECL |
5.0V
|

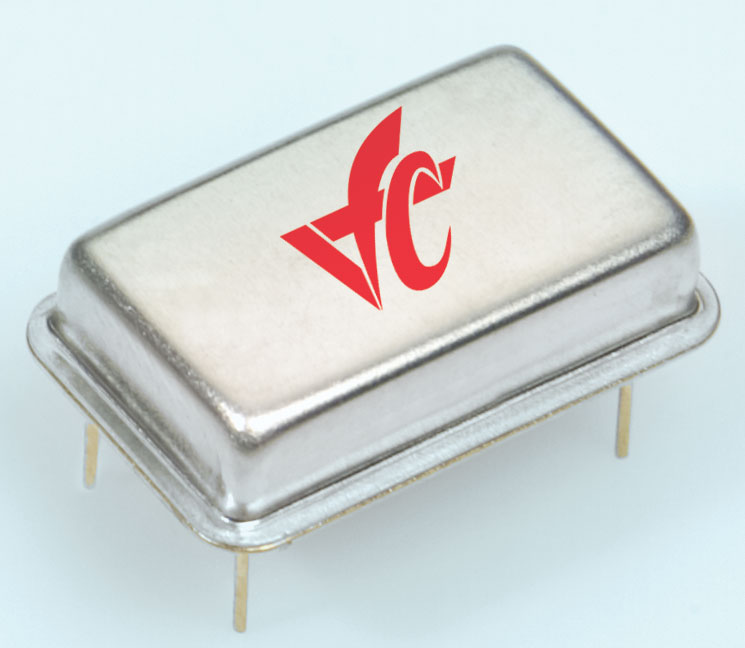

M2980
|
±20 |
0 - 70℃ |
10MHz - 410MHz |
20.32 x 12.62 |
LVPECL |
3.3V
|
RF Models
|
±20 |
-40 - +85℃ |
0.75MHz - 800MHz |
7 × 5 |
LVPECL /
LVDS |
Not recommended for new designs. See VF230C.
<5ps Jitter
3.3V
|
Remark: The above products are in line with
 |
|
SURFACE MOUNT XOs |

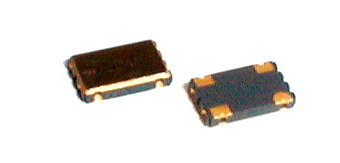

XO75 |
±25 |
-40 -
+85℃ |
1.0MHz － 200 MHz |
7 × 5 |
HCMOS |
5V, 3.3V, 2.5V
|
XO53 |
±25 |
-40 -
+85℃ |
1.8432 MHz － 156 MHz |
5 × 3.2 |
HCMOS |
5V, 3.3V, 2.5V
|
XO32 |
±25 |
-40 -
+85℃ |
1.8432 MHz － 50MHz |
3.2 × 2.5 |
HCMOS |
5V, 3.3V, 2.5V
|
XO75HCSL |
±25 |
-40 -
+85℃ |
27 MHz － 220 MHz |
7 × 5 |
HCSL |
3.3V
|

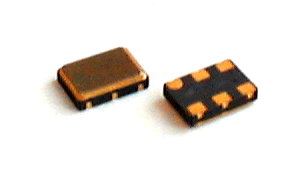

XO75PE |
±25 |
-40 -
+85℃ |
10 MHz － 320 MHz |
7 × 5 |
LVPECL |
3.3V, 2.5V
|
XO75P1 |
±25 |
-40 -
+85℃ |
300 MHz － 700 MHz |
7 × 5 |
LVPECL |
3.3V
|
XO75LVDS |
±25 |
-40 -
+85℃ |
80MHz － 320 MHz |
7 × 5 |
LVDS |
3.3V, 2.5V
|
XO75LVD1 |
±25 |
-40 -
+85℃ |
300MHz － 700 MHz |
7 × 5 |
LVDS |
3.3V
|

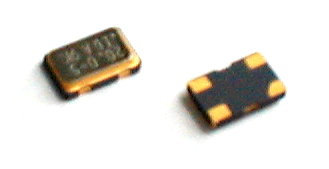

SXO53 |
±50 |
-10 -
+70℃ |
10MHz －80 MHz |
5 × 3.2 |
LVHCMOS |
3.3V
|

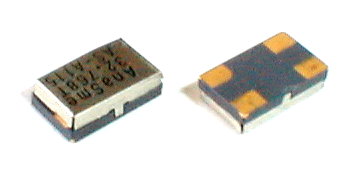

XO64-32K768 |
±30 |
-40 -
+85℃ |
32.768KHz |
6.5 × 4 × 2 |
CMOS |
1.5V~6.0V
|
XO42-32K768 |
±30 |
-40 -
+85℃ |
32.768KHz |
4 × 2.5 × 0.9 |
CMOS |
1.5V~6.0V
|
| |
|
|
|
|
|
|
|
THRU-HOLE XOs |
XO14S |
±30 |
-40 -
+85℃ |
40MHz －170MHz |
20.8×13.2×6.8 |
SINE |
3.3V
14 Pin Dip
|

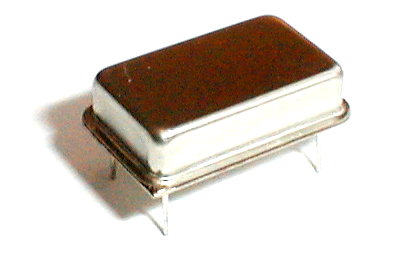

XO14E |
±30 |
-40 - +85℃ |
30MHz-200MHz |
20.8×13×6 |
ECL /
PECL /
LVPECL |
5V, 3.3V
14 Pin Dip
|
XO14 |
±30 |
-55 -
+125℃ |
120KHz －125MHz |
20.8×13×5.08 |
HCMOS |
5V, 3.3V
14 Pin Dip
|

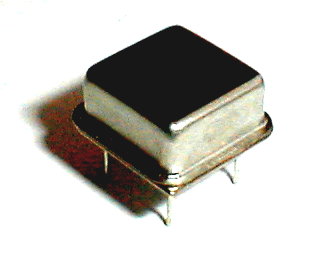

XO08 |
±20 |
-55 -
+125℃ |
1 MHz － 160 MHz |
13×13×5.08 |
HCMOS
ACMOS |
5V, 3.3V
8 Pin Dip
|
XO14H |
±5 |
-55 -
+125℃ |
300 KHz － 125 MHz |
20.8×13×8 |
HCMOS |
5V, 3.3V
14 Pin Dip
|
| |
|
|
|
|
|
|
|
EXTENDED
TEMPERATURE / COTS XOs |
XO14W |
±50 |
-55 -
+105℃ |
1MHz －60 MHz |
13×13×5.08 |
HCMOS |
5V, 3.3V
14 Pin Dip
|
XO08W |
±50 |
-55 -
+125℃ |
1MHz －80 MHz |
20.8×13×5.08 |
HCMOS |
5V, 3.3V
14 Pin Dip
|
Remark: The above products are in line with
 |
|
|
|
时钟晶振（Crystal Clock Oscillators）
|
|
|
型号
|
稳定性(ppm)
|
工作温度范围
|
工作频率
|
封装尺寸(mm)
|
输出波形
|
|
VFT561 |
±20 |
-40 - +85℃ |
19MHz – 300MHz |
9X14 |
ECL/PECL |
|
VFT5C |
±20 |
-30 - +75℃ |
300MHz – 1.25GHz |
9X14 |
ECL/PECL |
|
VF140 |
±20 |
-55 - +125℃ |
0.2MHz – 130MHz |
20.32X12.62 |
HCMOS/TTL |
|
VF150 |
|
VF160 |
±20 |
-40 - +85℃ |
10MHz – 300MHz |
20.32X12.62 |
ECL/PECL |
|
VF161 |
|
VF160-E |
±20 |
-40 - +85℃ |
10MHz – 300MHz |
20.32X12.62 |
ECL/PECL |
|
VF161-E |
|
VF640 |
±20 |
-55 - +125℃ |
2MHz – 130MHz |
8.51X7.87 |
HCMOS/TTL |
|
VFAC170 |
±20 |
-55 - +125℃ |
4MHz – 160MHz |
20.32X12.62 |
ACMOS/TTL |
|
VFAC570 |
±20 |
-55 - +125℃ |
4MHz – 160MHz |
9X14 |
HCMOS/TTL |
|
VF561 |
±20 |
-40 - +85℃ |
15MHz – 300MHz |
9X14 |
PECL |
|
VF561-E |
|
VF540 |
±20 |
-55 - +125℃ |
1.5MHz – 130MHz |
9X14 |
HCMOS/TTL |
|
VFAC3 |
±20 |
-40 - +85℃ |
80MHz – 160MHz |
5X7.5 |
ACMOS |
|
VF261 |
±20 |
-40 - +85℃ |
18MHz – 200MHz |
5X7.5 |
PECL |
|
VF266 |
±50 |
-40 - +85℃ |
75MHz – 250MHz |
5X7.5 |
LVPECL |
|
VF1 |
±20 |
-40 - +85℃ |
1.8MHz – 125MHz |
5X7.5 |
HCMOS/TTL |
|
VF3 |
|
VF5 |
±20 |
-40 - +85℃ |
1.8MHz – 80MHz |
5X7.5 |
HCMOS/TTL |
|
VFS1 |
±50 |
-40 - +85℃ |
1.8MHz – 50MHz |
3.5X6 |
HCMOS/TTL |
|
VFS3 |
|
VFS5 |
±50 |
-40 - +85℃ |
1.8MHz – 50MHz |
3.2X5 |
HCMOS/TTL |
|
VFGC |
±25 |
0 - +70℃ |
500kHz – 135MHz |
3.2X5 |
HCMOS/TTL |
|
VFHS170 |
±100 |
-40 - +85℃ |
500kHz – 70MHz |
20.36X12.7 |
TTL |
|
XO08 |
±100 |
-55 to +125℃ |
500kHz – 125MHz |
13x13x5.08 |
TTL/HCMOS |
|
XO08S |
±100 |
-55 to +125℃ |
80MHz – 160MHz |
13x13x5.08 |
TTL/HCMOS |
|
XO14 |
±100 |
-55 to +125℃ |
500kHz – 125MHz |
20.8x13x5.08 |
TTL/HCMOS |
|
XO14E |
±100 |
-40 to +85℃ |
30MHz – 200MHz |
20.8x13x5.08 |
ECL/PECL |
|
XO14H |
±50 |
-55 to +125℃ |
1MHz – 160MHz |
20.8x13x5.08 |
HCMOS/ACMOS |
|
XO14S |
±100 |
-55 to +125℃ |
80MHz – 160MHz |
20.8x13x5.08 |
TTL/HCMOS |
|
XO53 |
±100 |
-40 to
+85℃ |
0.5MHz – 125MHz |
5x3.2x1 |
TTL/HCMOS |
|
XO75 |
±100 |
-40 to +85℃ |
1MHz – 165MHz |
7x5x1.6 |
TTL/HCMOS |
|
XO75PE |
±50 |
0 to +70℃ |
100MHz – 161.2MHz |
7x5x2.16 |
PECL |
|
XOPJ |
±100 |
-40 to +85℃ |
1MHz – 70MHz |
14x8x4.1 |
TTL/HCMOS |
|
XO32 |
±25 |
40 to +85℃ |
1.8432 - 50MHz |
5x3.2X1.1 |
HCMOS/TTL |
|
SXO53 |
±50 |
-10 to +70℃ |
10 - 80MHz |
5x3.2X1.1 |
LVHCMOS |
|
XO75P1 |
±25 |
40 to +85℃ |
300 - 700MHz |
7x5x2 |
LVPECL |
|
XO75LVDS |
±25 |
40 to +85℃ |
80 - 320MHz |
7x5x2 |
LVDS |
|
XO75LVD1 |
±25 |
40 to +85℃ |
300 - 700MHz |
7x5x2 |
LVDS |
|
