商运达代理经销晶振/晶体振荡器/温补晶振/射频微波晶振/特殊晶振/VCO/压控振荡器/恒温晶振
|
压控晶体振荡器（Voltage Controlled
Crystal Oscillators） |
| |
| |
|
Part Number
|
APR
(ppm)
|
Operation
Temp. Range
|
Operation
Frequency
|
Size
(mm)
|
Waveform
|
Description
|
VFVX100
|
±35 |
-40 - +85℃ |
200MHz-1000MHz |
14×9 |
PECL /
LVPECL |
5.0V, 3.3V
|
VFVX110
|
±100 |
-40 - +85℃ |
200MHz -1000MHz |
14×9 |
PECL /
LVPECL |
5.0V, 3.3V
|
VFVX120
|
±35 |
-40 - +85℃ |
19MHz -200MHz |
14×9 |
PECL /
LVPECL |
5.0V, 3.3V
|
VFVX130
|
±35 |
-40 - +85℃ |
19MHz-200MHz |
14×9 |
CMOS |
5.0V, 3.3V
|
VFVX301
|
±150 |
-40 - +85℃ |
38MHz-700MHz |
7×5 |
LVPECL /
LVDS |
2.5V, 3.3V
0.4ps RMS Jitter
|
VFVX321
|
±100 |
-40 - +85℃ |
60MHz-800MHz |
7×5 |
LVPECL /
LVDS /
LVCMOS |
2.5V, 3.3V
0.09ps Jitter @622.08MHz
|
VF230V
|
±150 |
-40 - +85℃ |
0.75MHz-800MHz |
7×5 |
LVPECL /
LVDS |
2.6ps RMS Jitter
3.3V
|
VF194 / VF294
|
±100 |
-40 - +85℃ |
1MHz-78MHz |
7×5 |
CMOS |
5.0V, 3.3V
VF194 - Pin 5 Tristate
VF294 - Pin 2 Tristate
|
VF594
|
±50 |
-40 - +85℃ |
2MH -160MHz |
14×9 |
CMOS |
5.0V, 3.3V
|
VF596
|
±50 |
-40 - +85℃ |
19MHz-200MHz |
14×9 |
PECL /
LVPECL |
5.0V, 3.3V
|
VF594-T
|
±50 |
-40 - +85℃ |
2MHz-160MHz |
14×9 |
CMOS |
5.0V, 3.3V
|

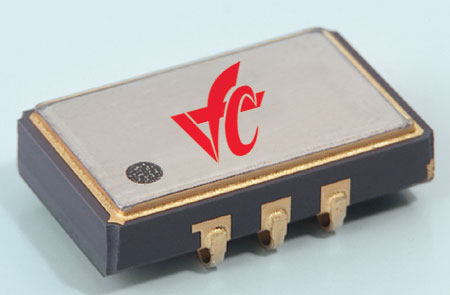

VF596-E
|
±50 |
-40 - +85℃ |
13MHz-200MHz |
14×9 |
PECL /
LVPECL |
5.0V, 3.3V
|
R3306
|
±100 |
0 - +70℃ |
1.5MHz-100MHz |
7×5 |
CMOS |
3.3V
SMD
|
R3206
|
±100 |
0 - +70℃ |
4MHz-55MHz |
7×5 |
CMOS |
5.0V
SMD
|
T2306
|
±50 |
0 - +70℃ |
3MHz-33MHz |
7×5 |
CMOS |
3.3V
4 Pad SMD
|
T2002
|
±100 |
0 - +70℃ |
3MHz-45MHz |
7×5 |
CMOS |
5V
4 Pad SMD
|
Remark: The above products are in line with
 |
| |
|
|
|
|
|
|
M6001
|
±50 |
-40 - +85℃ |
1MHz-150MHz |
20.32× 12.62 |
CMOS |
5.0V
|
VF940
|
±50 |
-40 - +85℃ |
2MHz-200MHz |
20.32× 12.62 |
CMOS |
5.0V, 3.3V
|
VF940-T
|
±50 |
-40 - +85℃ |
2MHz-200MHz |
20.32× 12.62 |
CMOS |
5.0V, 3.3V
|
VF960 / VF961
|
±50 |
-40 - +85℃ |
10MHz-200MHz |
20.32× 12.62 |
PECL /
LVPECL |
5.0V, 3.3V
|
M2306
|
±150 |
0 - +70℃ |
1MHz-150MHz |
20.32× 12.62 |
CMOS |
3.3V
|
M2001
|
±175 |
0 - +70℃ |
1MHz-175MHz |
20.32× 12.62 |
CMOS |
5.0V
|
M3261
|
±75 |
0 - +70℃ |
20MHz-150MHz |
20.32× 12.62 |
CMOS |
5.0V
|

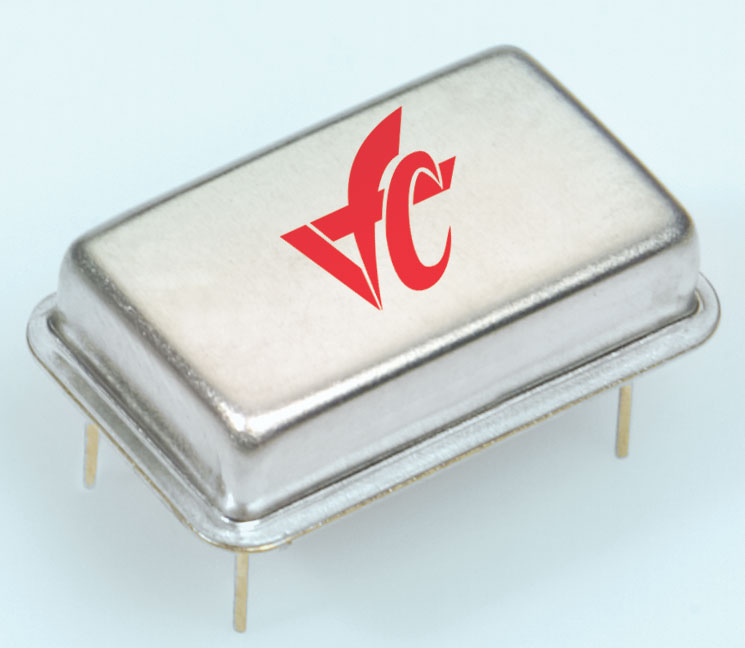

M2911
|
±100 |
0 - +70℃ |
15MHz-175MHz |
20.32× 12.62 |
PECL /
LVPECL |
5.0V
|
M2010
|
±50 |
0 - +70℃ |
10MHz-45MHz |
20.32× 12.62 |
CMOS |
5.0V
|
Remark: The above products are in line with
 |
|
SURFACE MOUNT VCXOs |
VC75 |
±100 |
-40 - +85℃ |
1MHz - 125MHz |
7×5×2 |
HCMOS /
TTL |
5.0V, 3.3V
LLC
|
VC53 |
±100 |
-40 - +85℃ |
1MHz - 108MHz |
5×3.2×1.3 |
HCMOS /
TTL |
5.0V, 3.3V
LLC
|
VC75PE |
±100 |
-40 - +85℃ |
130MHz - 200MHz |
7×5×2 |
PECL /
LVPECL |
3.3V
LLC
|

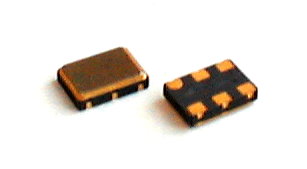

VC75P1 |
±100 |
-40 - +85℃ |
1MHz - 800MHz |
7×5×2 |
PECL /
LVPECL |
3.3V
LLC
|
VC75P2 |
±50 |
-40 - +85℃ |
120MHz - 800MHz |
7×5×2 |
PECL /
LVPECL |
3.3V
LLC
|
VCFR |
±100 |
-40 - +85℃ |
1MHz - 160MHz |
14×9×6 |
HCMOS /
TTL |
5.0V, 3.3V
FR4/PCB SMD
|
VCFRPE |
±100 |
-40 - +85℃ |
10MHz - 622.08MHz |
14×9×6 |
LVPECL |
5.0V, 3.3V
FR4/PCB SMD
|
| |
|
|
|
|
|
|
|
THRU-HOLE VCXOs |
VC14 |
±100 |
-40 - +85℃ |
1MHz - 45MHz |
20.8×13×5.08 |
HCMOS /
TTL |
5.0V, 3.3V
14 Pin Dip
|

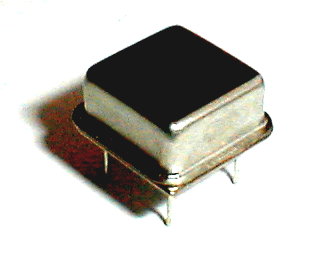

VC08 |
±100 |
-40 - +85℃ |
1MHz - 39MHz |
13×13×5.08 |
HCMOS /
TTL |
5.0V, 3.3V
8 Pin Dip Half-Size
|

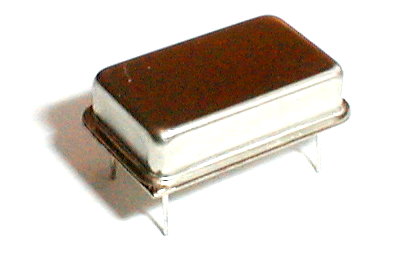

VC14H |
±100 |
-40 - +85℃ |
1MHz - 160MHz |
20.8×13×5.08 |
HCMOS /
TTL |
5.0V, 3.3V
14 Pin Dip
|
VC14S |
±100 |
-40 - +85℃ |
6MHz - 190MHz |
20.8×13×5.08 |
SINE
 |
5.0V, 3.3V
14 Pin Dip
|
Remark: The above products are in line with
 |
|
|
压控晶振（Voltage Controlled Crystal
Oscillators）
|
|
|
型号
|
压控范围(ppm)
|
工作温度范围
|
工作频率
|
封装尺寸(mm)
|
输出波形
|
稳定性(ppm)
|
|
VFVX100 |
±35 |
-40 - +85℃ |
200MHz –
1000MHz |
9×14 |
PECL/LVPECL |
±18 |
|
VFVX110 |
±100 |
-40 - +85℃ |
200MHz –
1000MHz |
9×14 |
PECL/LVPECL |
±18 |
|
VFVX120 |
±35 |
-40 - +85℃ |
19MHz –
200MHz |
9×14 |
PECL/LVPECL |
±30 |
|
VFVX130 |
±35 |
-40 - +85℃ |
19MHz –
200MHz |
9×14 |
CMOS |
±18 |
|
VFVX301 |
±150 |
-40 - +85℃ |
38MHz –
650MHz |
5×7 |
LVPECL/LVDS |
±50 |
|
VF230V |
±150 |
-40 - +85℃ |
19MHz –
200MHz |
5×7 |
LVPECL/LVDS |
±50 |
|
VFT296 |
±50 |
-40 - +85℃ |
1MHz –
800MHz |
5×7 |
ECL/PECL |
±20 |
|
VFT2 |
±50 |
-40 - +85℃ |
500MHz –
1.25GHz |
5×7 |
ECL/PECL |
±20 |
|
VFT596 |
±150 |
-40 - +85℃ |
19MHz –
300MHz |
9×14 |
ECL/PECL |
±20 |
|
VFT5 |
±150 |
-40 - +85℃ |
300MHz –
1.25GHz |
9×14 |
ECL/PECL |
±20 |
|
VFT5V |
±30 |
-40 - +85℃ |
500MHz –
1.25GHz |
9×14 |
ECL/PECL |
±20 |
|
VFT594 |
±150 |
-40 - +85℃ |
8MHz –
250MHz |
9×14 |
HCMOS/TTL |
±20 |
|
VF940 |
±200 |
-40 - +85℃ |
1.54MHz – 160MHz |
20.32×12.62 |
HCMOS/TTL |
±20 |
|
VF940-T |
±500 |
|
VF960 |
±500 |
-40 - +85℃ |
10MHz – 200MHz |
20.32×12.62 |
PECL |
±20 |
|
VF961 |
|
VF494 |
±200 |
-40 +85℃ |
1MHz –
50MHz |
12.6×12.6 |
HCMOS/TTL |
±50 |
|
VF946 |
±100 |
-40 +85℃ |
1.5MHz –
52MHz |
8.51×7.87 |
CMOS/TTL |
±20 |
|
VF594-T |
±1000 |
-40 - +85℃ |
1.54MHz –
160MHz |
9×14 |
HCMOS/TTL |
±20 |
|
VF596 |
±100 |
-40 +85℃ |
19.44MH -
200MHz |
9×14 |
PECL |
±20 |
|
VF596-E |
±200 |
12.5MHz –
200MHz |
|
VF194 |
±100 |
-40 +85℃ |
1MHz – 160MHz |
5×7 |
HCMOS/TTL |
±20 |
|
VF294 |
|
VF394 |
±100 |
-40 - +85℃ |
1.54MHz –
160MHz |
9.8×14.22 |
HCMOS/TTL |
±20 |
|
VC75 |
±75 |
-40 - +85℃ |
1MHz - 77.76MHz |
5×7 |
HCMOS/TTL |
±25 |
|
VC75PE |
±75 |
-40 - +85℃ |
130MHz - 200MHz |
5×7 |
LVPECL |
±25 |
|
VCFR |
±50 |
-40 - +85℃ |
1MHz - 160MHz |
9×14 |
HCMOS/TTL |
±20 |
|
VCFRPE |
±50 |
-40 - +85℃ |
10MHz - 622.08MHz |
9×14 |
LVPECL |
±20 |
|
VC14 |
±50 |
-40 - +85℃ |
1MHz - 39MHz |
20.8×13 |
HCMOS/TTL |
±25 |
|
VC08 |
±50 |
-40 - +85℃ |
1MHz - 39MHz |
13×13 |
HCMOS/TTL |
±25 |
|
VC14T |
±50 |
-40 - +85℃ |
1MHz - 39MHz |
20.8×13 |
HCMOS/TTL |
±25 |
|
VC14H |
±50 |
-40 - +85℃ |
1MHz - 160MHz |
20.8×13 |
HCMOS/TTL |
±25 |
|
VC14HT |
±50 |
-40 - +85℃ |
1MHz - 100MHz |
20.8×13 |
HCMOS/TTL |
±25 |
|
VC75P1 |
±50 |
-40 - +85℃ |
1 - 800MHz |
7x5x2 |
LVPECL |
±100 |
|
VC75P2 |
±50 |
-40 - +85℃ |
120 - 800MHz |
7x5x2 |
LVPECL |
±50 |
|
