商运达代理经销晶振/晶体振荡器/温补晶振/射频微波晶振/特殊晶振/VCO/压控振荡器/恒温晶振

恒温晶振(Oven Controlled Crystal Oscillators)

MTI-Milliren 抗震恒温晶振
系列

工作温
度范围
温度稳定度
振动条件
典型频率
输出波形
工作电压
压控电压
相位噪声
222 Anti-Vibration Low-G OCXO

25.4×25.4×14.4mm
-55 to +95 ±1.00E-08 @ -55 to +95℃

10 Hz 0.05g^2/Hz
100 Hz 0.05g^2/Hz
100Hz to 1kHz -20dB/decade
Shock 30g, 11ns half sine
10MHz Sine
+7 to +11dBm
+6.5 V
0 to +5V
-90dBc/Hz@1Hz
-120dBc/Hz@10Hz
-140dBc/Hz@100Hz
-150dBc/Hz@1000Hz
-157dBc/Hz@10000Hz
-160dBc/Hz@100000Hz

MTI-Milliren 超小型恒温晶振
系列

工作温
度范围
温度稳定度
典型频率
输出波形
工作电压
压控电压
相位噪声
100MHz Typ.
211 Ultra Compact OCXO

20.07×13.08×10.01mm
-55 to +95 ±2.00E-08 @ -30 to +70℃


±5.00E-08 @ -40 to +85℃
±5.00E-08 @ -30 to +70℃
10MHz
40MHz
80MHz
100MHz
200MHz

Sine
0 to +13dBm
+3.3 to 15V
0 to +10V
-60dBc/Hz@1Hz
-90dBc/Hz@10Hz
-120dBc/Hz@100Hz
-150dBc/Hz@1000Hz
-155dBc/Hz@10000Hz
-162dBc/Hz@100000Hz

MTI-Milliren 超低相噪恒温晶振
系列

工作温
度范围
温度稳定度
频率范围
输出波形
工作电压
压控电压
相位噪声
220-0520 Ultra Low Phase Noise OCXO

24.8×20.3×12.7mm
-45 to +85 ±5.00E-08 @ -30 to +70℃
±1.00E-07 @ -45 to +85℃
100MHz Sine
+7 to +11dBm
+12 V
0 to +5V
-65dBc/Hz@1Hz
-95dBc/Hz@10Hz
-125dBc/Hz@100Hz
-155dBc/Hz@1000Hz
-158dBc/Hz@10000Hz
-160dBc/Hz@100000Hz

MTI-Milliren 宇航级恒温晶振
系列
稳定度
工作温
度范围
频率范围
输出波形
工作电压
压控电压
尺寸(mm)
描述
应用
205 Series OCXO - Hermetically Sealed Mini Quartz Crystal Oscillator

1.00E-06 to 7.00E-06
-40 to +85 8MHz to 200MHz +7dBm Sine 12V
0 to 10V
20.7×13.1×10.0 (205)

Stratum III.5
Low Phase Noise
Low Power Consumption
Compact Package
Mobile Radios
PCS Systems
Home Meter Reading
Battery Powered Application
210 Series OCXO - Mini OCXO in a 14 Pin DIP Package

1.00E-07 to 1.00E-06
-40 to +85 32KHz to 120MHz HCMOS/ACMOS
+9dBm Sine
5 to 15V
0.5 to 10V
18.3×13.2×12.0 (210)

STRATUM III, IIIe Performance
Low Phase Noise
Low Power Consumption
14-Pin DIP Package
Microwave Radios
V-SAT Terminals
GPS Receivers
SONET Clocks
Instrumentation
220 & 221 Series OCXO - High Performance Hermetically Sealed 16-Pin DIP & SMT OCXO

5.00E-09 to 5.00E-07
-55 to +85 4.8MHz to 100MHz HCMOS/ACMOS
+9dBm Sine
3.3 to 15V
0 to 10V
24.8×20.3×12.7 (220)
24.8×20.3×13.2 (221)

STRATUM III, IIIe
Low Phase Noise
Compact Package
Hermetically Sealed
High Reliability
Surface Mount
Available on Tape and Real
GPS Receivers
Instrumentation, PC, VXI/VME
V-SAT Terminals
Rack Mounted Applications
Cellular Paging Base Stations
230 Series OCXO - Compact and High Performance

5.0E-09 to 5.0E-07
-40 to +80 32KHz to 60MHz HCMOS/ACMOS
+17dBm Sine
5 to 28V
-10 to 10V
36.1×27.2×19.4 (230)

STRATUM III, IIIe
Low Phase Noise
GPS Receivers
Cellular/Paging Base Stations
PCS, GMS, CDMA
Encryption
Instrumentation
240 & 241 Series OCXO's - Low Profile Package Quartz Oscillators

1.00E-08 to 5.00E-07
-40 to +80 75KHz to 30MHz HCMOS/ACMOS
+9dBm Sine
11 to 28V
-10 to 10V
38.1×38.2×13.2 (240)
50.9×41.0×13.5 (241)

STRATUM III, IIIe
Low Profile
Low Phase Noise
VME/VXI
PC Card Instrumentation
Rack Mounted Applications
VSAT, INMARSAT
250-251-252-253-254 Series - OCXO - Industry Standard Oscillators

2.00E-09 to 5.00E-07
-40 to +80 32KHz to 60MHz HCMOS/ACMOS
+17dBm Sine
11 to 28V
-10 to 10V
50.8×50.8×25.4 (250)
51.0×41.0×25.0 (251)
67.0×57.2×27.0 (252)
50.0×50.8×19.1 (253 7Pin)
50.0×50.8×19.1 (254 5Pin)

STRATUM IIIe+ Performance
Low Phase Noise
Mounting & Connection Options
Super Low Phase Noise Options
STRATUM III, IIIe Telephony
Point-to-Point Wireless
GPS Receivers
INMARSAT
V-SAT
Instrumentation
Aerospace
260 Series OCXO - Ultra Stable Atomic Standard Replacement Oscillator

2.00E-10 to 4.00E-09
-40 to +80 32KHz to 30MHz HCMOS/ACMOS
+13dBm Sine
11 to 28V
-10 to 10V
50.8×50.8×38.1 (260)

STRATUM III, IIIe+
PCB Mount
Industry Standard Footprint
Atomic Standard Replacement
GPS Receivers
Timing and Frequency Standards
TDMA PCS Base Stations
Quasi Synchronous Radio
Aerospace
270 Series OCXO - Ultra Stable Miniature Rubidium Rival Oscillator

2.00E-10 to 5.00E-09
-30 to +70 5KHz to 90MHZ HCMOS/ACMOS
+13dBm Sine
12V
0 to 5V
36.1×27.2×19.4 (270)

STRATUM II, IIIe+ Performance
Ultra High Stability
High MTBF

STRATUM II, IIIe+ Telephony
Atomic Standard Replacement
GPS Receivers
Timing and Frequency Standards
TDMA PCS Base Stations
Quasi Synchronous Radio
Aerospace

Valpey Fisher 恒温晶振
型号
稳定度
工作温度范围
频率范围
波形
工作电压
相位噪声
功耗
尺寸 (mm)  (系列)

VFOV100
±5×10-9 -40 - +85 5MHz-120MHz HCMOS /
SINE
3.3/5.0/12V
-168dBc/Hz@100KHz
1W 25.4×22.1×13.2 (100)
20.2×20.2×12.0 (101)
35.4×26.7×12.7 (102)
25.4×25.4×12.7 (103)

VFOV110
±2×10-7 -40 - +85 50MHz-135MHz CMOS /
SINE
5.0/12.0V
-174dBc/Hz@100KHz
1.2W 25.4×22.0×13.2 (110)

VFOV200
±5×10-9
±1.5×10-9
±5×10-9
±5×10-9
-40 - +85 5MHz-250MHz HCMOS /
SINE
3.3/5.0/12.0V
-160dBc/Hz@100KHz
1.2W 25.4×22.1×13.2 (200)
20.2×20.2×12.0 (201)
35.4×26.7×12.7 (202)
25.4×25.4×12.7 (203)

VFOV300
±1×10-10 -40 - +85 8MHz-100MHz HCMOS /
SINE
5.0/12.0V
-165dBc/Hz@10KHz
1.25W 35.4×26.7×16.3 (302)

VFOV400
±5×10-9
±5×10-9
±5×10-9
±1.5×10-9
-40 - +85 5MHz-250MHz
5MHz-250MHz
5MHz-50MHz
5MHz-250MHz
HCMOS
H. / SINE
HCMOS
H. / SINE
3.3/5.0V
-165dBc/Hz@10KHz
0.12W 20.2×20.2×10.0 (401)
20.5×15.1×10.0 (404)
15.9×15.1×10.0 (405)
21.9×19.0×10.0 (406)

VFOV500
±5×10-9 -40 - +85 30MHz-120MHz HCMOS /
TTL
3.3/5.0V
-165dBc/Hz@10KHz
0.12W 20.5×15.1×10.0 (504)

VFOV600
±1×10-7 -20 - +70 10MHz-100MHz HCMOS /
TTL
3.3/5.0V
-160dBc/Hz@10KHz
0.5W 20.8×13.2×10.0 (600)

VFOV650
±1×10-8 -40 - +85 10MHz-52MHz HCMOS /
TTL
3.3V
-170dBc/Hz@10KHz
0.6W 20.8×13.2×10.0 (650)

Fortiming Corporation 恒温晶振
型号
稳定度
工作温度范围
频率范围
波形
工作电压
相位噪声
功耗
尺寸 (mm)

HPTR
±5×10-10 -30 - +50℃ 10MHz L-3 Nautronix High Precision Timing Reference; Standard 1 PPS output; Low power consumption (68 mW at 25°C); High stability (0.5 ppb); Compact size and weight; Ideal for high precision sub-sea positioning in the oil and gas industry.
LVCMOS3.3, 40.9×40.9×15.7

OC14S
±1×10-7 -40 - +85 8MHz - 100MHz SINE 5.0V
-150dBc/Hz@10KHz
0.75W 20.8×13.2×8.7

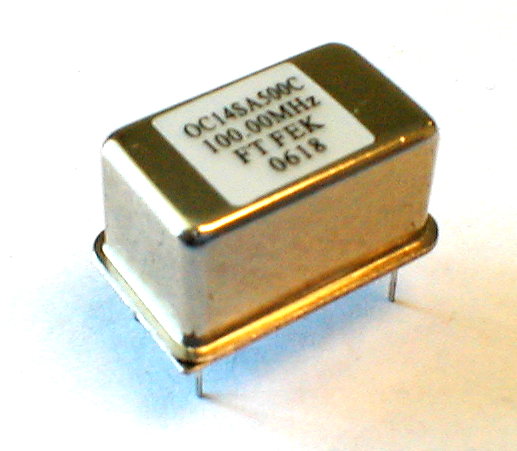

OC14C
±1×10-7 -40 - +85 1MHz - 100MHz CMOS /
TTL
5.0/3.3V
-150dBc/Hz@10KHz
0.75W 20.8×13.2×8.7

OC20S
±1×10-7 -40 - +85 4MHz - 100MHz SINE 5.0V
-155dBc/Hz@10KHz
1W 20.3×20.3×10.5

OC20C
±1×10-7 -40 - +85 1MHz - 100MHz CMOS 5.0V
-155dBc/Hz@10KHz
1W 20.3×20.3×10.5

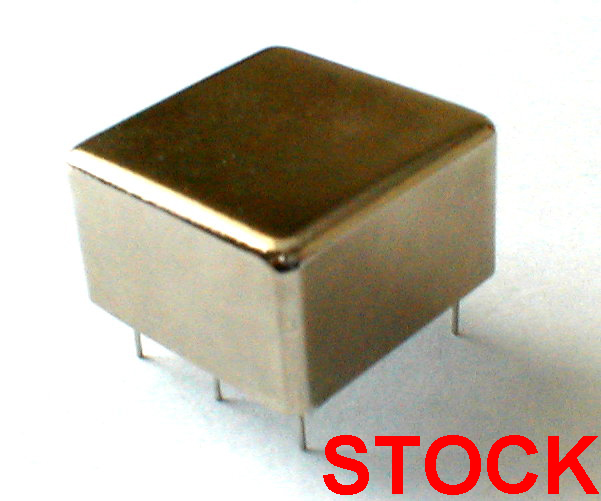

OC25S
±1×10-8 -40 - +85 4MHz - 100MHz SINE 5.0/12.0V
-155dBc/Hz@10KHz
1W 25.4×25.4×16

OC25S-100MHz
±1×10-8 -40 - +85℃
-55 - +85
100MHz SINE 12.0V
-155dBc/Hz@1KHz
-165dBc/Hz@10KHz
1W 25.4×25.4×12.7

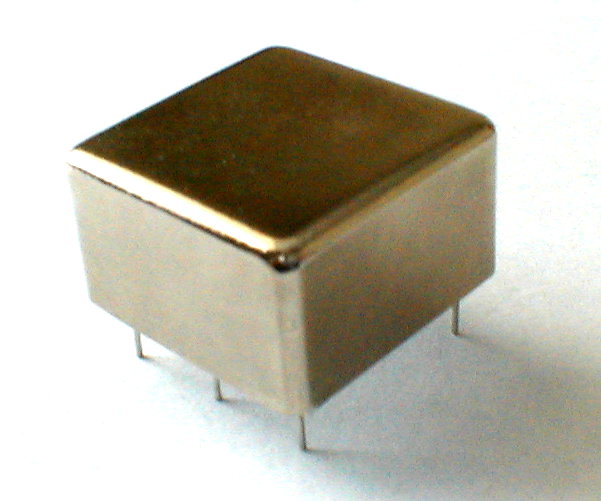

OC25C
±1×10-8 -40 - +85 1MHz - 100MHz CMOS 5.0/12.0V
-155dBc/Hz@10KHz
1W 25.4×25.4×16

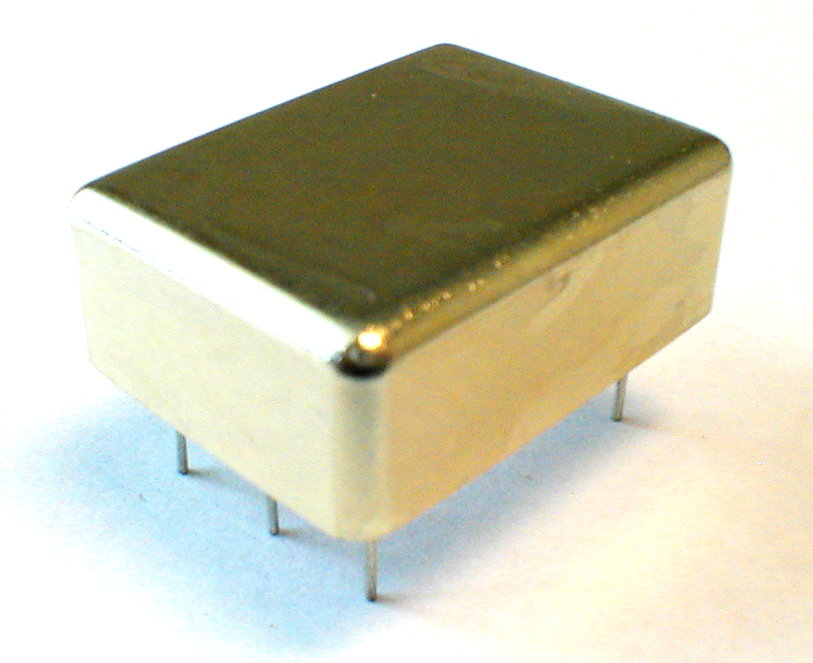

OC36S
±1×10-8 -40 - +85 4MHz - 100MHz SINE 5.0/12.0V
-155dBc/Hz@10KHz
1W 36.2×27.2×16

OC36C
±1×10-8 -40 - +85 1MHz - 100MHz CMOS 5.0/12.0V
-155dBc/Hz@10KHz
1W 36.2×27.2×16
Remark: The above products are in line with
恒温晶振(Oven Controlled Crystal Oscillators)

Part Number
Stability
Operation
Temp. Range
Operation
Frequency
Waveform
voltage
Phase noise
Power
Size
(mm)

VFOV100
±5×10-9 -40 - +85 5MHz–120MHz HCMOS /
SINE
3.3/5.0/12V
-168dBc/Hz@100KHz
1W 25.4×22.1×13.2
20.2×20.2×12
35.4×26.7×12.7
25.8×25.8×12.7

VFOV200
±5×10-9 -40 - +85 5MHz–250MHz HCMOS /
SINE
3.3/5.0/12.0V
-160dBc/Hz@100KHz
1.2W 25.4×22.1×13.2
20.2×20.2×12
35.4×26.7×12.7
25.8×25.8×12.7

VFOV300
±1×10-10 -40 - +85 8MHz–100MHz HCMOS /
SINE
5.0/12.0V
-165dBc/Hz@10KHz
1.25W 35.4×26.7×16.3

VFOV400
±5×10-9 -40 - +85 5MHz–250MHz HCMOS /
SINE
3.30/5.0V
-165dBc/Hz@10KHz
0.12W 20.5×15.1×10
15.9×15.1×10

VFOV500
±5×10-9 -40 - +85 30MHz–120MHz HCMOS /
TTL
3.3/5.0V
-165dBc/Hz@10KHz
0.12W 20.5×15.1×10

VFOV110
±2×10-7 -40 - +85 25MHz–135MHz CMOS /
TTL
5.0/12.0V
-174dBc/Hz@100KHz
1.2W 25.4×22×13.2


OC14S
±1×10-7 -40 - +85 8MHz – 100MHz SINE 5.0V
-150dBc/Hz@10KHz
0.75W 20.8×13.2×8.7

OC14C
±1×10-7 -40 - +85 1MHz – 100MHz CMOS /
TTL
5.0/3.3V
-150dBc/Hz@10KHz
0.75W 20.8×13.2×8.7

OC20S
±1×10-7 -40 - +85 4MHz – 100MHz SINE 5.0V
-155dBc/Hz@10KHz
1W 20.3×20.3×10.5

OC20C
±1×10-7 -40 - +85 1MHz – 100MHz CMOS 5.0V
-155dBc/Hz@10KHz
1W 20.3×20.3×10.5

OC25S
±1×10-8 -40 - +85 4MHz – 100MHz SINE 5.0/12.0V
-155dBc/Hz@10KHz
1W 25.4×25.4×16

OC25C
±1×10-8 -40 - +85 1MHz – 100MHz CMOS 5.0/12.0V
-155dBc/Hz@10KHz
1W 25.4×25.4×16

OC36S
±1×10-8 -40 - +85 4MHz – 100MHz SINE 5.0/12.0V
-155dBc/Hz@10KHz
1W 36.2×27.2×16

OC36C
±1×10-8 -40 - +85 1MHz – 100MHz CMOS 5.0/12.0V
-155dBc/Hz@10KHz
1W 36.2×27.2×16
Remark: The above products are in line with




恒温晶振(Oven Controlled Crystal Oscillators)
常用恒温晶体振荡器(Conventional OCXOs)
型号
稳定性
工作温度范围
工作频率
封装尺寸(mm)
输出波形
相位噪声[1]
VFTCS 5x10-9 -40 - +85 4.8MHz–180MHz 25.4×22 CMOS/正弦 -120 dBc/Hz
VFTCI 5x10-9 -40 - +85 4.8MHz–180MHz 25.4×25.4 CMOS/正弦 -120 dBc/Hz
VFTDR 1x10-10 -30 - +70 5MHz–12.8MHz 36.1×27.2 CMOS/正弦 -120 dBc/Hz
VFTCR 5x10-9 -40 - +85 4.8MHz–180MHz 20.2×20.2 CMOS/正弦 -120 dBc/Hz
VFTCM 5x10-9 -40 - +85 4.8MHz–180MHz 24.77×20.32 CMOS/正弦 -120 dBc/Hz
VFTCE 5x10-9 -40 - +85 4.8MHz–180MHz 36.1×27.2 HCMOS/TTL/正弦 -120 dBc/Hz
VFT14C 5x10-8 -40 - +85 8MHz–160MHz 20.3×12.7 HCMOS/TTL -80 dBc/Hz
VFT14CS 5x10-8 -40 - +85℃ 8MHz–160MHz 20.3×12.7 HCMOS/TTL -80 dBc/Hz
VFJA100   -40 - +85℃ 8KHz–1GHz 25.4×22×6.7 PECL/LVPECL
Jitter Attenuator Jitter < 0.25ps; Output to 1GHz
VFFT100   -40 - +85℃ 8KHz–1GHz 25.4×22×6.7 PECL/LVPECL
Frequency Translator Input 8KHz - 250MHz Output to 1GHz
VFOV110   -40 - +85℃ 25MHz–123MHz 25.4×22×13.2 CMOS/正弦
-170dBc/Hz@100KHz, Ultra Low Noise Oven
注[1]:指10MHz晶振在偏离10Hz的相位噪声
低功耗恒温晶体振荡器(Low Power OCXOs)
型号
稳定性
工作温度范围
工作频率
封装尺寸
输出波形
备注
VFT8S 2x10-8 -40 - +85 4.8MHz–50MHz <1cm3 HCMOS/TTL 相位噪声:
-120 dBc/Hz @ 10 Hz;功耗
<100 mW
VFT14A 5x10-9 -40 - +85 4.8MHz–180MHz <1cm3 HCMOS/TTL
/正弦
相位噪声:
-120 dBc/Hz @ 10 Hz; 功耗
<100 mW
VFT14AS 5x10-9 -40 - +85 4.8MHz–180MHz <1cm3 HCMOS/TTL
/正弦
VFTH 2x10-6 -40 - +85 50MHz–160MHz <1.5cm3 正弦 相位噪声:
-150 dBc/Hz @ 10 kHz; 功耗
<150 mW
OC14S 1x10-7 -40 - +85 8MHz – 100MHz 20.8x13.2x10.5 正弦 相位噪声:
-145 dBc/Hz @ 10 kHz; 功耗
<750 mW
OC14C 1x10-7 -40 - +85 8MHz – 100MHz 20.8x13.2x10.5 HCMOS/TTL 相位噪声:
-145 dBc/Hz @ 10 kHz; 功耗
<750 mW
OC14D 1x10-7 -40 - +85 4.8MHz–160MHz 20.8x13 HCMOS/TTL 相位噪声:
-160 dBc/Hz @ 10 kHz; 功耗
<500 mW
OC14DS 1x10-7 -40 - +85 4.8MHz–160MHz 22.6×15 HCMOS/TTL 相位噪声:
-160 dBc/Hz @ 10 kHz; 功耗<500 mW
OC20S 5x10-8 -40 - +85℃ 10MHz - 100MHz 20.3x20.3x10.5 正弦 -110dBc/Hz
OC20C 5x10-8 -40 - +85℃ 10MHz - 100MHz 20.3x20.3x10.5 CMOS -110dBc/Hz
OC25S 5x10-8 -40 - +85℃ 4MHz - 100MHz 25.4x25.4x16 正弦 -115dBc/Hz
OC25C 5x10-8 -40 - +85℃ 1MHz - 100MHz 25.4x25.4x16 CMOS/TTL -115dBc/Hz
OC36S 5x10-8 -40 - +85℃ 4MHz - 100MHz 36.2x27.2x16 正弦 -115dBc/Hz
OC36C 5x10-8 -40 - +85℃ 1MHz - 100MHz 36.2x27.2x16 CMOS/TTL -115dBc/Hz

欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器专家仪器仪表世界网:HTTP//WWW.SENSOR-IC.COM/

智能工控公共安全网:HTTP//WWW.PC-PS.NET/

消费电子专用电路网:HTTP://WWW.SUNSTARE.COM/

地址: 深圳市福田区福华路福庆街鸿图大厦1602    E-MAILszss20@163.com

电话:0755-83397033 83396822

传真:0755-83376182  83376182   邮编:518033  手机:(0)13902971329

E-MAIL:xjr5@163.com
  MSN:
SUNS8888@hotmail.com
  QQ: 195847376
  技术支持: 0755-83394033 1350156837

深圳展销部:深圳华强北路赛格电子市场2583  TEL/FAX0755-83665529  13823648918

北京分公司:北京海淀区知春路132号中发电子大厦3097TEL4006579498  18927445855  13823791822  FAX010-62543996

上海分公司:上海市北京东路668号賽格电子市场地下一层D25号TEL4006571586 13823676822  FAX021-56703037

西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

TEL4006572198  13072977981  FAX:029-88789382

Copyright 2003 本网站由商运达实业制作维护
