PIN二极管开关
微波开关利用PIN管在直流正、反偏压下呈现近似导通或断开的阻抗特性，实现了控制微波信号通道转换作用。PIN二极管的直流伏安特性和PN结二极管是一样的，但是在微波频段却有根本的差别。由于PIN二极管I层的总电荷主要由偏置电流产生，而不是由微波电流瞬时值产生的，所以其对微波信号只呈现一个线性电阻。此阻值由直流偏置决定，正偏时阻值小，接近于短路，反偏时阻值大，接近于开路。因此PIN二极管对微波信号不产生非线性整流作用，这是和一般二极管的根本区别，所以它很适合于做微波控制器件。
二三极管
开关二极管、肖特基三极管、瞬变二极管、PIN结二极管、大/中/小功率三极管、高频管、带阴三极管、复合管、整流二极管、快恢复二极管、稳压二极管、整流桥、射频管、场效应管、达林顿管......
品牌:PHILIPS、NEC、MOTOROLA、ROHM、TOSHIBA、ST、Panasonic、KEC、INFINEON
封装形式：SOT-223、SOT-23、SOT-323、 SOT-343、 SOT-353、 SOT-363、 SOT-523、
SOT-553、 SOT-563、 SOD-123、 SOD-323 、SOD-523
、SOD-723、SOT-92、SOT-89、TO-92、TO-126、
TO-252、KL-34、DO-41/DO-15、SOT-220、SOT-252.....
ASI PIN二极管
| PIN 二极管： |
① 完全兼容 HP,ALPHA,和M/ACOM的PIN二极管
② 具备各种封装形式：chip ,beam lead ,axial glass
,coaxial , microstrip ,stripline等
③ τ（少子寿命 Minority carrier
lifetim）从5ns到5μs,VBR可以达到1000V，θJC 可以低至50
C/W
|
| 衰减 Attenuator： |
| Controlled and monotomic R v I
characteristic |
| 压限 Limiting： |
| Characterized by limithing
threshold,leakage Down and
withstand/recovery properties |
| 开关 Switching： |
| T and R trado off is optimized for
twitcing speed at on curront |
SOT23封装的PIN衰减二极管极限值：
I --------- 100mA
V --------- 200V
P.D.------ 200MW @TC=25℃ |
|
型号
|
结构
|
Min.
Breakdown voltage(V)
IR=10μA
|
Max.
Capacitance
(pF) f=1MHz
VR=50V
|
Max.Series
Resistance(Ω)
f=100MHz
IF=10 mA
|
Typical
seriesResistance
(Ω)f=100MHz IF=10 μA
|
TypicalCarrier
Lifetime(uSEC)
IF=10 mA
|
| APA1000 |
单管 |
200
|
0.35
|
6.0
|
30/1500
|
2.0
|
| APA1000CC |
共阴极 |
200
|
0.35
|
10.0
|
30/1500
|
2.0
|
|
PIN
CONFIGURATION (管脚排列)：
Single(单管)：
Pin #1 = Anode Pin #2 = N.C Pin #3 =
Cathode
第一脚：阳极 第二脚：未接 第三脚：阴极
Common Cathode(共阴极)：
Pin #1 = Anode Pin #2 = Anode Pin #3 =
Cathode
第一脚：阳极 第二脚：阳极 第三脚：阴极 |
|
FAST
SWITCHING |
|
PART NUMBER |
VBRMINA1 |
CJ-62 |
RSmax3 |
Rsmax |
TL4typ |
TS5 |
OR6 |
| |
@10μA |
max |
@20mA |
@100mA |
|
10-90% |
|
| |
(volts) |
(PF) |
(Ohms) |
(Ohms) |
(nsec) |
90-10% |
(℃/W) |
|
AP700A |
70 |
0.05 |
2.8 |
2.5 |
50 |
5 |
60 |
|
AP700B |
70 |
0.1 |
2 |
1.8 |
50 |
5 |
60 |
|
AP700C |
70 |
0.2 |
1.7 |
1.5 |
50 |
5 |
50 |
|
AP700D |
70 |
0.3 |
1.2 |
1 |
50 |
5 |
50 |
|
AP1000A |
100 |
0.05 |
2.6 |
2 |
100 |
10 |
50 |
|
AP1000B |
100 |
0.1 |
2 |
1.7 |
100 |
10 |
45 |
|
AP1000C |
100 |
0.2 |
1.5 |
1.2 |
100 |
10 |
45 |
|
AP1000D |
100 |
0.3 |
1.2 |
1 |
100 |
10 |
40 |
|
AP2000A |
200 |
0.1 |
2.4 |
1.8 |
200 |
20 |
40 |
|
AP2000B |
200 |
0.2 |
1.4 |
0.9 |
200 |
20 |
35 |
|
AP2000C |
200 |
0.3 |
1 |
0.8 |
200 |
20 |
35 |
|
ULTRA
SWITCHING |
|
PART |
VBRMINA1 |
CJ-62 |
RSmax3 |
Rsmax |
TL4typ |
TS5 |
OR6 |
|
NUMBER |
@10μA |
max |
@20mA |
@100mA |
|
10-90% |
|
| |
(volts) |
(PF) |
(Ohms) |
(Ohms) |
(nsec) |
90-10% |
(℃/W) |
|
AP300A |
30 |
0.15 |
1.5 |
|
10 |
15 |
40 |
|
AP300B |
30 |
0.2 |
1.2 |
|
10 |
15 |
40 |
|
AP300C |
30 |
0.25 |
1 |
|
10 |
15 |
35 |
|
|
MEDIUM
POWER SWITCHING |
|
PART |
VBRMINA1 |
CJ-62 |
RSmax3 |
Rsmax |
TL4typ |
TS5 |
OR6 |
|
NUMBER |
@10μA |
max |
@20mA |
@100mA |
|
10-90% |
|
| |
(volts) |
(PF) |
(Ohms) |
(Ohms) |
(nsec) |
90-10% |
(℃/W) |
|
AP3000A |
300 |
0.05 |
3 |
1.7 |
600 |
300 |
25 |
|
AP3000B |
300 |
0.1 |
2 |
1.2 |
800 |
400 |
200 |
|
AP3000C |
300 |
0.3 |
1.5 |
0.6 |
1000 |
500 |
12 |
|
AP3000D |
300 |
0.5 |
1 |
0.5 |
1000 |
500 |
10 |
|
AP5000A |
500 |
0.1 |
2 |
1.2 |
1200 |
600 |
18 |
|
AP5000B |
500 |
0.3 |
1.5 |
0.6 |
1200 |
600 |
10 |
|
AP5000C |
500 |
0.5 |
1 |
0.5 |
1200 |
600 |
9 |
|
NOTE：
1.Breakdown voltage (VB) is measured at
10μA of reverse bias current
2.Junciton capacitance is measured on a
1MHZ Boonton capacitance bridge
3.Series resistance is measured at 1 GHZ
using transmission loss techniques
4.Minority carrier lifetime is measured
with 1F 10mA and IR=6 mA at the 90%
recovery point
5.Switching time is measured between
IF=10mA and VR=10V
6. Thermal resistance is measured
6.using △VF versus TIME in a thermal
impedence meter and an infinite heat
sink
7.Available in package style
01,15,51,52,53.Other styles available on
request |
| |
SHARP PIN管
|
型号 |
特点 |
封 装
（材料） |
Isc
（μA）MIN. |
λp
（nm） TYP. |
|
|
Ev （Ix） |
PD49PI
(PDF 59.0KB) |
PIN型 |
可视光截止树脂 |
2.4 |
100 |
1 000 |
PD410PI
(PDF 59.8KB) |
可视光截止树脂带聚光镜 |
2.5 |
100 |
1 000 |
PD411PI
(PDF 65.9KB) |
带透明聚光镜
|
5 |
100 |
960 |
PD412PI
(PDF 64.8KB) |
带透明聚光镜 |
3.5 |
100 |
800 |
PD413PI
(PDF 60.0KB) |
PIN型
IrDA1.0 |
可视光截止树脂带聚光镜
|
MIN.
4.5（TYP. 5.4） |
100 |
（820～
1 040） |
PD480PI
(PDF 61.8KB) |
PIN型 |
透明环氧树脂 |
1 |
100 |
950 |
PD481PI
(PDF 59.0KB) |
可视光截止树脂 |
3.5 |
100 |
960 |
PD60T
(PDF 38.8KB) |
芯片型 |
透明环氧树脂 |
TYP.4 |
1 000 |
960 |
PD100MC0MP
(PDF 55.2KB) |
无引脚芯片型 |
透明环氧树脂 |
0.6 |
100 |
820 |
PD100MF0MP
(PDF 55.2KB) |
无引脚芯片型 |
可视光截止树脂 |
0.4 |
100 |
850 |
|
供应韩国KEC PIN二极管
我司代理销售韩国KEC二极管，规格如下：
Diode > Pin Diode Pin Diode Total 8 Device *
Negative is PNP Transistor Device Name
Application Spice Parameter Package
Complementary VR(V) IF(mA) Tj(∩) Tstg(∩)
VF(typ.)(V) @ IF(mA) VR(min.)(V) @ IR(□)
CT(typ.)(pF) @ VR(V) @ f(MHz) rs(typ.)(ohm) @
IF(mA) @ f(MHz)
KDV141E Antenna Switching Diode ESC 30 100
150 -55~150 - - - - - 1 1 - 10 100 KDV141F
Antenna Switching Diode TFSC 30 100 150 -55~150
0.82 1 10 100
KDV142E Antenna Switching Diode ESC 30 100
150 -55~150 1 1 10 100 KDV142F Antenna Switching
Diode TFSC 30 100 150 -55~150 1 1 10 100
KDV173 VHF/UHF Band Attenuator Diode SOT-23
50 50 150 -55~150 0.95 50 50 10 0.25 50 1 7 10
100 KDV174 VHF/UHF Band Attenuator Diode USM 50
50 150 -55~150 0.95 50 50 10 0.25 50 1 7 10 100
KDV175 VHF/UHF Band Attenuator Diode USC 50
50 150 -55~150 0.95 50 50 10 0.25 50 1 7 10 100
KDV175E VHF/UHF Band Attenuator Diode ESC 50
50 150 -55~150 0.95 50 50 10 0.25 50 1 7 10 100
C:Conserved D:Discontinued U:Under
Development [1]
应用于业界最小封装“SC2”
超小型PIN二极管、变容二极管
Part Number
: JDP2S08SC/JDV2S22SC 及其他

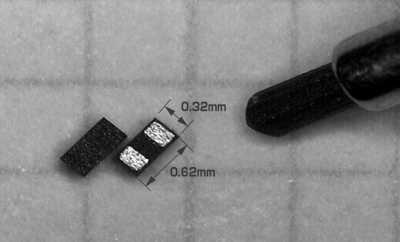

针对移动电话等便携式产品迅速向小型化方向发展，开发了“JDP2S08SC”PIN二极管、
“JDV2S22SC”变容二极管等七种应用于业界最小封装（封装名称：SC2）的产品，“SC2”封装主要用于移动机器，可与0603型无源芯片部件相媲美。
新封装（SC2）封装面积较本公司目前最小封装（fSC：1.0×0.6×0.48mm）约减小33%，厚度约减小62%。今后将用SC2封入市场所需芯片，并扩充SC2封装产品线。
特征
-
业界最小的两针脚封装：采用引脚位于下面的方式，适用于0.62mm×0.32mm×0.30mm(标准)的高密度封装
- 虽为超小型产品，但保证了优于传统封装产品（fSC封装）的高频特性。
- 采用无铅封装。
主要参数
PIN 二极管
| 产品号 |
JDP2S08SC |
| 封装 |
SC2 (0.62 x 0.32 x 0.30 mm typ.), 标准 |
| 电容总量 |
0.25 pF typ. @ 1V, 1 MHz |
| 串联电阻 |
1.0 Ωtyp. @ 10 mA, 100 MHz |
变容二极管
| 产品号 |
JDV2S22SC |
| 封装 |
SC2 (0.62 x 0.32 x 0.30 mm typ.), 标准 |
| 电容总量 |
3.38 pF typ. @ 1V, 1 MHz |
| 容量比 |
1.85 typ. @ 1 V/3 V |
变容二极管
| 产品号 |
JDV2S25SC |
JDV2S26SC |
JDV2S27SC |
JDV2S28SC |
JDV2S29SC |
| 电容总量 |
5.75pF typ.@1V, 1MHz. |
15.8pF typ.@1V, 1MHz. |
8.25pF typ.@1V, 1MHz. |
10.45pF typ.@1V, 1MHz. |
3.73pF typ.@1V, 1MHz. |
| 容量比 |
2.9 typ. @1V/4V. |
2.9 typ. @1V/4V. |
2.9 typ. @1V/4V. |
3.0 typ. @1V/4V. |
2.8 typ. @1V/4V. |
|
|
欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘
传感器专家仪器仪表世界网：HTTP：//WWW.SENSOR-IC.COM/
智能工控公共安全网：HTTP：//WWW.PC-PS.NET/
消费电子专用电路网：HTTP://WWW.SUNSTARE.COM/
地址：
深圳市福田区福华路福庆街鸿图大厦1602室
E-MAIL：szss20@163.com
电话：0755-83397033
83396822
传真：0755-83376182
83376182 邮编：518033
手机：(0)13902971329
E-MAIL:xjr5@163.com
MSN:
SUNS8888@hotmail.com
QQ: 195847376
技术支持: 0755-83394033 1350156837
深圳展销部：深圳华强北路赛格电子市场2583号
TEL/FAX：0755-83665529
13823648918
北京分公司：北京海淀区知春路132号中发电子大厦3097号
TEL：4006579498
18927445855 13823791822 FAX：010-62543996
上海分公司：上海市北京东路668号上海賽格电子市场地下一层D25号
TEL：4006571586
