二、产品图文介绍：

　
　
　
　
　

　

成像产品
红 外 微 光 激 光
　
　
　
　 　
　
　
　 　
　
　
　 　
　
　
　 　
　
　
　 　
　

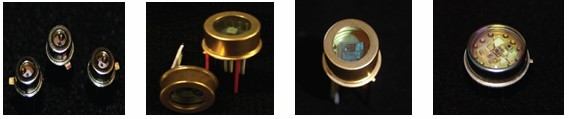

系列8高速/高增益雪崩APD管
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段nm
AD230-8 TO52S1 0.23 0.042 800 400-1100 1
AD230-8 TO52S3 0.23 0.042 800 400-1100 2
AD500-8 TO52S1 0.5 0.196 800 400-1100 3
AD500-8 TO52S3 0.5 0.196 800 400-1100 4
AD800-8 TO5i 0.8 0.5 800 400-1100 5
AD1100-8 TO5i 1.13 1 800 400-1100 6
AD1900-8 TO5i 1.95 3 800 400-1100 7
AD2500-8 TO5i 2.52 5 800 400-1100 8
AD100-8 TO52S1 0.1 0.00785 800 400-1100 9

系列9近红外增强雪崩APD管
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段
nm
AD230-9 TO52S1 Φ0.23 0.042 880 400-1100 1
AD230-9 TO52S3 Φ0.23 0.042 880 400-1100 2
AD500-9 TO52S1 Φ0.50 0.196 880 400-1100 3
AD500-9 TO52S3 Φ0.50 0.196 880 400-1100 4
AD800-9 TO5i Φ0.80 0.5 880 400-1100 5
AD1100-9 TO5i Φ1.13 1 880 400-1100 6
AD1900-9 TO5i Φ1.95 3 880 400-1100 7
AD2500-9 TO5i Φ2.52 5 880 400-1100 8
AD3000-9 TO5i Φ3.00 7.0 880 400-1100 9
AD5000-9 TO5i Φ5.00 20.0 880 400-1100 10
系列10针对1064nm雪崩APD管
型号 受光面积 响应波长 实物
芯片 封装 尺寸
mm		 面积
mm2		 波峰
nm		 响应波段
nm
AD500-10 TO5i Φ0.5 0.196 　 　 　
AD1500-10 TO5i Φ1.5 1.77 　 　 　
　
系列11蓝光增强雪崩APD管

系列11 蓝光增强型雪崩二极管

　

型号

受光面积

响应波长

实物

芯片

封装

尺寸
mm

面积
mm2

波峰
nm

响应波段
nm

AD800-11

TO52S1

Φ0.5

0.196

　

 　

1

AD1900-11

TO5i

Φ1.5

1.77

　

 　

2
　

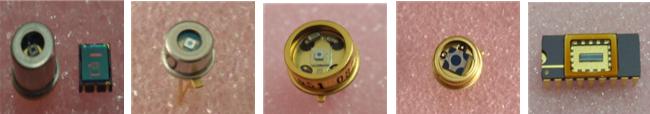

InGaAs（铟镓砷）雪崩APD管

型号

感光面直径
（um）

暗电流
（nA）

带宽
(G)

光谱响应
(nm)

备注

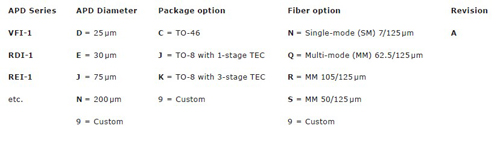

VFC-1000系列（BSI线性模式APD）：

VFC1-EBZA

30

10.8

　

950-1700

　

VFC1- JBZA

75

19

2.5

950-1700

　

VFC1-NBZA

200

81

0.55

950-1700

　

RDC1-NJAC

200

81

0.3

950-1700

　

RIC1-JJAC

75

19.2

2.3

950-1700

　

RIC1-JJQC

62.5
（纤维直径）

19.2

2.3

950-1700

带尾纤

VFI-1000系列(FSI线性模式APD)：

VFI-1DAXA

25

2.2

8.5

950-1700

　

VFI-1JAXA

75

5.6

2

950-1700

　

VFI-1NAXA

200

20

0.2

950-1700

　

VFI-1JCAA

75

2

2

950-1700

　

VFI-1NCAA

200

20

0.2

950-1700

　

RDI-1JJ0C

75

20

0.58

950-1700

带放大和温控

RDI-1NJ0C

200

760

0.2

950-1700

带放大和温控

VFI-1JK0A

75

5.6

2

950-1700

带温控

VFI-1NK0A

200

20

0.2

950-1700

带温控

VFP-1000系列（高增益、低噪声线性单一载波模式APD）：

VFP-1EBXA

30

6.6

2.3

950-1700

　

VFP-1JBXA

75

23.4

2.3

950-1700

　

VFP-1NBXA

200

165

0.35

950-1700

　

RIP1-NJAC

200

165

1

950-1700

　

RIP1-JJAC

75

23.4

2.3

950-1700

　

RDP1-NJAC

200

165

0.35

950-1700

　

VGG盖革模式：

VGG-GAK

40

　

　

950-1700

　

SQB硅光电倍增管：

SQBF-EK0A

1*1mm

<0.5

　

350-1100

　

　

带尾纤APD选择：


　

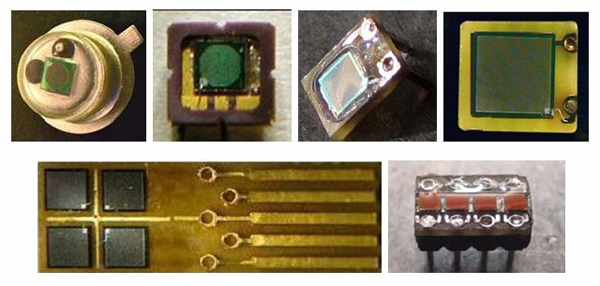

APD线阵、APD面阵、APD四象限、带放大APD雪崩二极管
一、线阵APD阵列 (提供1*16APD线阵配套的读出电路板和采集系统，插电就能用，有任何技术问题请与我们联系： 13127694596帅先生）

型号

像元数
（个）

响应波长
（nm）

暗电流
（nA）

工作温度
（℃）

AA16D-9 SOJ22GL

16

450-1050

5

-20~+70

AA16-0.13-9 SOJ 22GL

16

450-1050

5

-20~+70

AA16-9 DIL18

16

450-1050

5

-20~+70

32AA0.18-9 THD

32

450-1050

5

-20~+70


　



二、YAG增强APD四象限探测器 （ (提供APD四象限配套的偏置放大，运算和采集系统，插电就能用，有任何技术问题请与我们联系： 13127694596帅先生）

型号

受光面
（mm）

响应波长
（nm）

响应时间
（ns）

工作温度
（℃）

QA4000-10

4

450-1100

5

-20~+60

三、面阵APD （提供8*8 APD面阵读出电路板，采集系统，插电就能用，有任何技术问题请与我们联系： 13127694596帅先生）

型号

像元数
（个）

响应波长
（nm）

响应时间
（ns）

工作温度
（℃）

25AA0.04-9 BGA

5*5

450-1050

2

-20~+70

           64AA0.04-9 BGA                8*8             400-1100            2         -20~+70

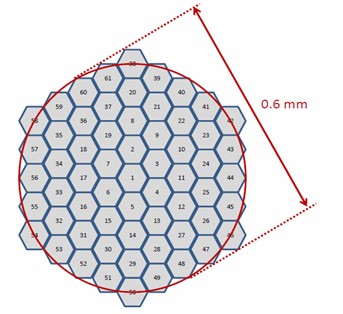

四、面阵盖革模式APD

型号

像元数
（个）

响应波长
（nm）

　

　

VX-283

61

700-1700

　

　

*以上产品均为军品，可提供配套的读出电路


　

　

五，我们也提供其它材料的线阵，面阵探测器，比如说InGaAs线阵/面阵，PbS线阵/面阵。。。，欢迎与我们联系。

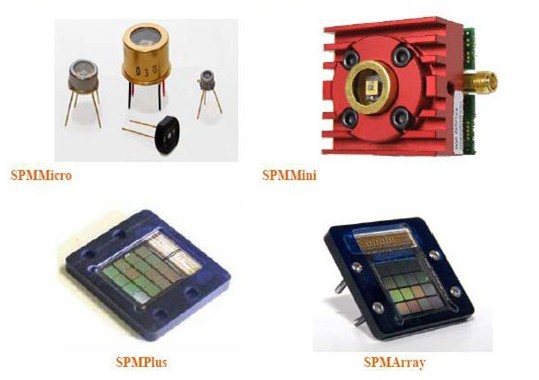

固态光电倍增管

型号

有效面积（mm2）

波峰（nm）

光谱范围（nm）

反向偏压（V）

增益

SSPM_0701BG

1.0

560

450-900

20.0 ± 5.0

0.4 x 10^6

SSPM_0609BG4MM

4.0

580

480-740

20.0 ± 5.0

0.15x 10^6

SSPM_0710G9MM

9.0

580

460-800

16.3 ± 1.3

0.18x 10^6

SSPM_0611B4MM

4.4

440

350-580

36.0 ± 0.5

0.6x 10^5

MAT-2X2

2X2矩阵阵列或定做其他

MAT-4X1

4X1阵列或定做其他

　

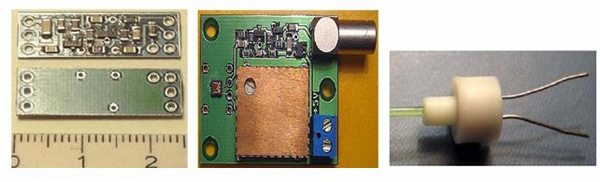

可提供配套的放大电路板及技术支持：

型号

放大增益

响应时间

备注

AMP_0604

20X ... 60X

5ns

高增益放大电路

AMP_0611

10X ... 20X

700ps

高速放大电路

ACC_0801

　

　

图（3）

MOD_0604

　

　

图（2）

　



参考电路：

R1 10kOhm
R2 5kOhm - 100kOhm
C1 10nF (100V)
C2 10nF (100V)
C3 0.5nf ... 10nf

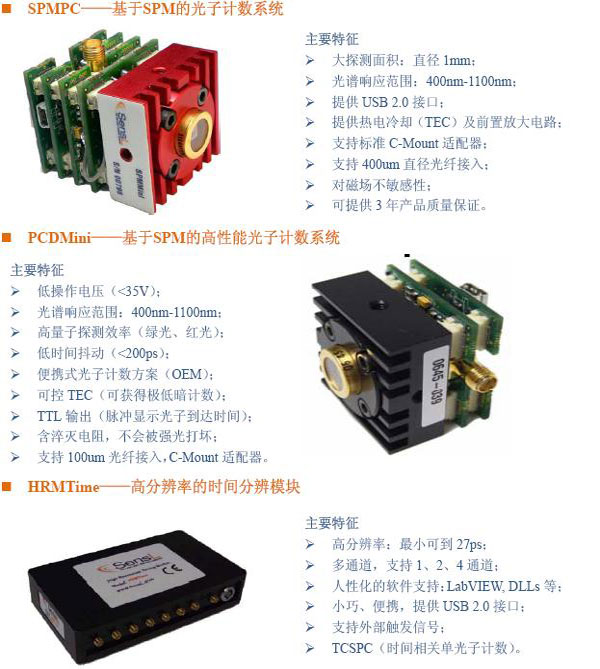

光子计数和时间分辨系统

高增益硅光电倍增管


硅APD模块
请与我们联系 131 2769 4596 帅先生

　

APD接收器模块
集成了预放型APD、高压电源模块等，可快速探测微弱信号，适用于激光雷达、激光测距、数据传输、生物医学分析等。
APD探测器模块Si-APD/InGaAs-APD

　

型号
光敏面
响应波长
峰值响应
带宽
响应度
@540nm
@650nm
@905nm
@1550nm
Si-APD模块
LCSA500-01
500μm
400-1100nm
905nm
DC-1MHz
270MV/W
360MV/W
440MV/W
　
LCSA500-03
DC-3MHz
27 MV/W
36MV/W
50MV/W
　
LCSA500-10
DC-10MHz
2.7MV/W
4MV/W
5MV/W
　
LCSA500-25
DC-25MHz
0.27MV/W
0.4MV/W
0.5MV/W
　
LCSA1500-01
1500μm
400-1100nm
905nm
DC-1MHz
270MV/W
360MV/W
440MV/W
　
LCSA1500-03
DC-3MHz
27 MV/W
36MV/W
50MV/W
　
LCSA1500-10
DC-10MHz
2.7MV/W
4MV/W
5MV/W
　
LCSA1500-25
DC-25MHz
0.27MV/W
0.4MV/W
0.5MV/W
　
LCSA3000-01
3000μm
400-1100nm
905nm
DC-1MHz
270MV/W
360MV/W
440MV/W
　
LCSA3000-03
DC-3MHz
27 MV/W
36MV/W
50MV/W
　
LCSA3000-10
DC-10MHz
2.7MV/W
4MV/W
5MV/W
　
LCSA3000-25
DC-25MHz
0.27MV/W
0.4MV/W
0.5MV/W
　
InGaAs-APD模块
LCIA200-01
200μm
1000-1650nm
1550nm
DC-1MHz
　
　
　
80MV/W
LCIA200-03
DC-3MHz
　
　
　
8MV/W
LCIA200-10
DC-10MHz
　
　
　
0.8MV/W
LCIA200-25
DC-25MHz
　
　
　
0.08MV/W
附件
LCE-PSU
供电电源，适用于APD接收器模块和PLD脉冲激光模块
RG178-1/B-100
SMB-BNC线缆，作为输出信号线
　
APD 模块
200um光敏面，不同带宽的系列化INGAAS(1000-1700nm)雪崩管模块

光电激光类产品


光电激光类产品特指大功率工业用激光器件及非光通讯用途的光电子器件。主要类别包括： 1.大功率固体激光器模块及芯片 2.民用及工业用光电子产品




应用场合

1.工业激光加工
2.激光打标
3.激光检测
4.激光医疗
5.激光印刷排版
6.光电检测
7.显示器件
8.安防领域







大功率固体激光器模块及芯片
大功率固体激光器模块及芯片主要有808-980以及14xx等大功率工业及医疗用激光器件。主要系列有： 1.915/920/940/965/980nm大面积激光二极管系列。2.915/920/9.. 915/920/940nm单模激光二极管产品系列
808/810/830nm大面积激光二极管产品系列
14××nm大面积激光二极管产品系列
915/920/940/965/980nm大面积激光二极管产品系列
....更多

　

　
　
　
　 　
　
700nm 可见光波段敏感盖革APD

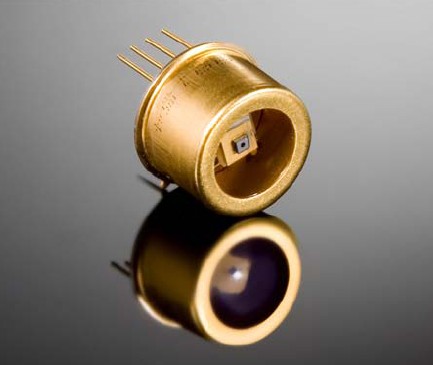

盖格模式Si-APD
单光子计数Si-APD,可工作于Geiger模式，适用于极弱信号探测(单光子、激光雷达、光谱仪、荧光探测系统)，比光电倍增管PMT更具优势。
单光子计数Si-APD，盖格模式Geiger-mode

　

型号
响应波长
暗记数率
探测效率
光敏面
响应度
击穿电压
暗电流
上升时间
封装
SAP500S2
400-1100nm
10k cps
65%@830nm
51%@900nm
500μm
110A/W@830nm
85A/W@900nm
125V
1000pA
0.5ns
S2: TO-46 (2-pin, Si)
SAP500T6
5k cps
200pA
T6: TO-37 with TEC
SAP500T8
2k cps
70pA
T8: TO-37 with 2-stag
YAG 盖革APD

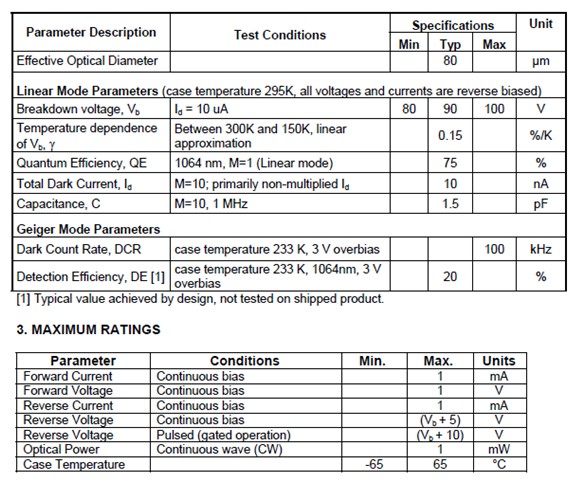

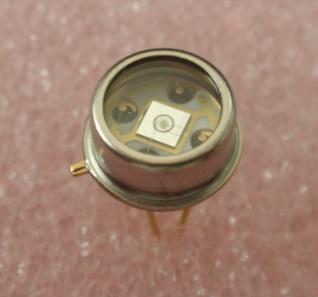

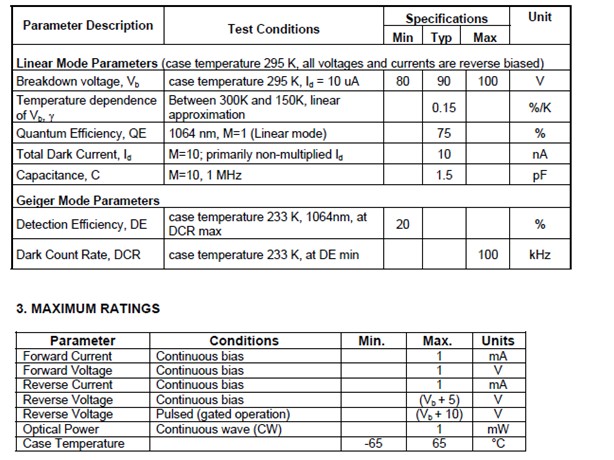

*PGA-284 1064nm 单光子盖革APD



is an InGaAs/InP avalanche photodetector designed specifically for single photon counting applications. The device is intended for use at voltage biases above the breakdown voltage (in the so-called “Geiger mode”) so that a single photon incident on the detector will give rise to a macroscopic current pulse. Combined with appropriate pulse detection circuitry, this device allows for the detection of single photons in the wavelength range from 0.95 to 1.1 um.

The PLI SPAD described in this datasheet is a back-illuminated device provided in a standard TO-46 can with a window cap.

  • Industry leading InGaAs/InP avalanche photodetector
  • Designed specifically for single photon counting applications
  • Intended for use at biases above the breakdown voltage (in the so-called “Geiger mode”)
  • Optimized for 0.95µm to 1.1µm wavelengths

Applications in:

  • Quantum optics
  • Quantum computing
  • Spectroscopy and fluorescence measurements
  • Very low light level sensing

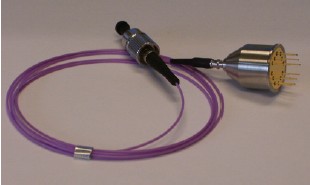

*PGA-384 1064nm 同轴尾纤盖革APD





　

  • Industry leading InGaAs/InP avalanche photodetector
  • Designed specifically for single photon counting applications
  • Intended for use at biases above the breakdown voltage (in the so-called “Geiger mode”)
  • Optimized for 0.95µm to 1.1µm wavelengths

Applications in:

  • Quantum optics
  • Quantum computing
  • Spectroscopy and fluorescence measurements
  • Very low light level sensing

　





　
